钣金弯折安装固定支架结构设计

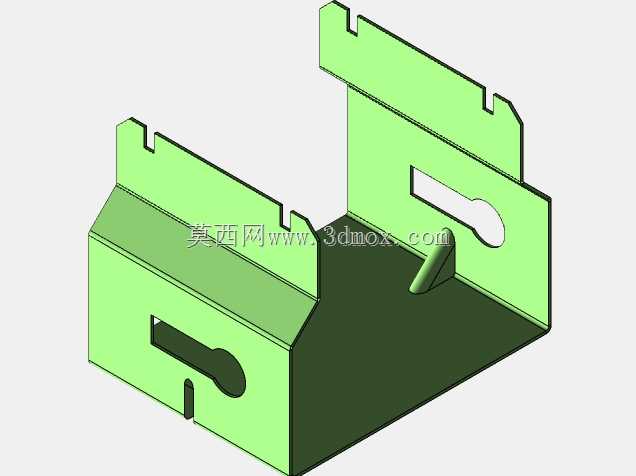

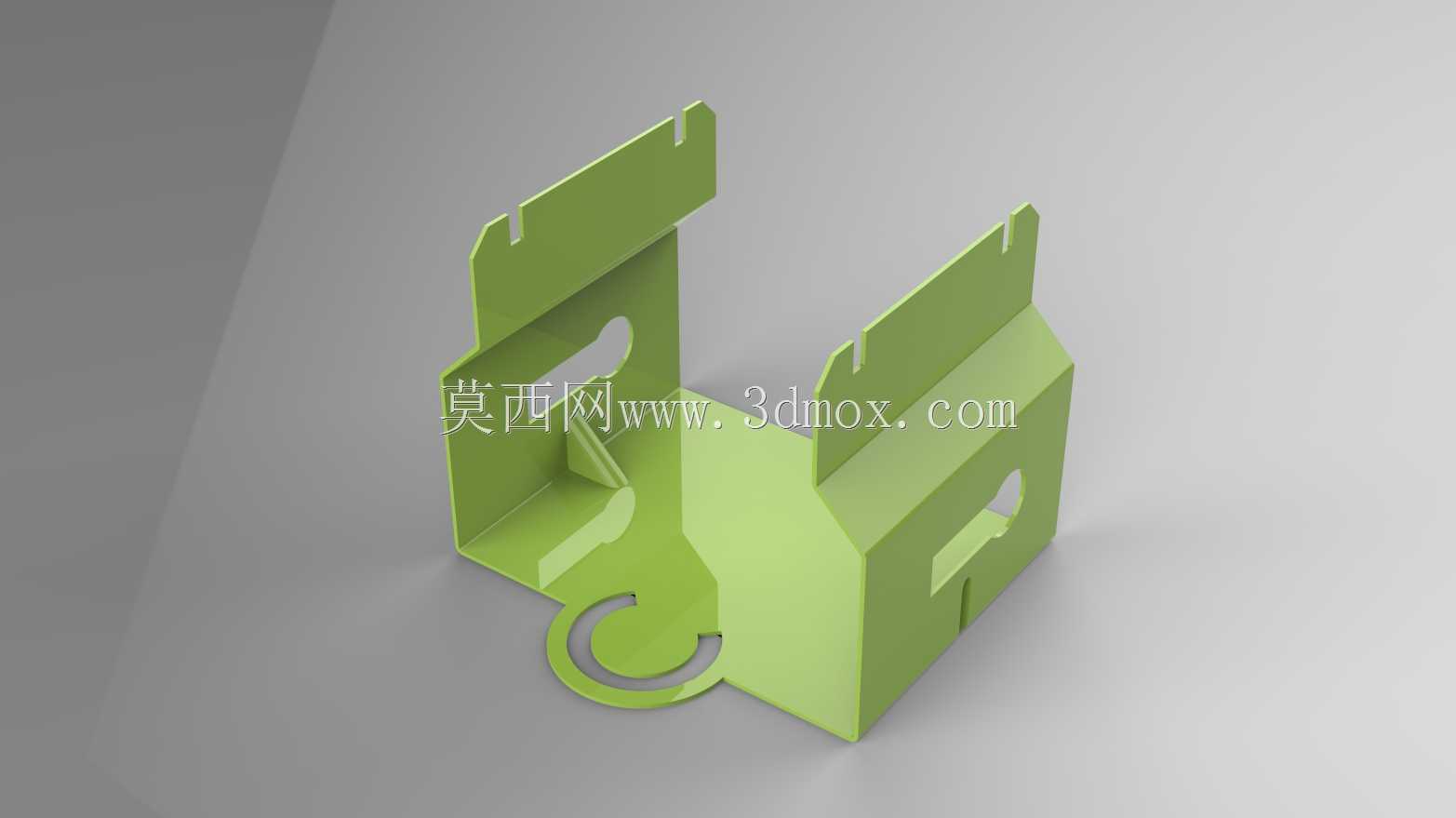

这款钣金弯折固定支架，是小型机电设备内部常用的安装支撑构件，主要应用在小型工控模块、传感组件、低压电气元件的舱内固定场景，能够在紧凑的设备内腔空间里，为被支撑部件提供稳定的安装基准，同时兼顾走线避让、装配限位的辅助功能，在小型控制柜、桌面型机电设备、嵌入式机电模组的内部装配场景中有着较高的使用频次。从实际用途来看，该支架承担着多重功能：首先是承载固定功能，通过自身的弯折结构形成稳定的支撑立面与安装平面，被固定部件可以通过支架上预留的安装孔位完成锁附，避免部件在设备运行过程中出现移位、晃动；其次是装配导向功能，支架边缘预留的开槽结构能够在装配过程中与设备舱内的预设卡筋配合，实现快速对位，降低装配时的对位难度，提升产线装配效率；另外支架上预留的异形镂空与半圆弧缺口，能够为设备内部的走线、邻近部件的凸起结构提供避让空间，避免装配时出现结构干涉，同时也能在保证结构强度的前提下减少板材用料，降低构件自身重量。从设计思路来看，该支架采用一体化钣金弯折成型工艺，全程通过裁切、冲孔、弯折工序完成加工，无需额外焊接、拼接工序，能够有效控制加工成本，适合批量生产。设计过程中首先确定了核心安装面的平面度要求，保证被固定部件安装后不会出现倾斜；其次对各弯折边的弯折半径做了适配板材厚度的优化，避免弯折处出现应力集中导致的开裂问题；支架上部的两个立边预留了开槽卡扣结构，能够直接卡入设备预设的卡槽内，减少锁附螺丝的使用量，下部的半圆弧缺口既可以作为走线孔使用，也能够适配圆柱型构件的限位需求，侧面的异形镂空在减重的同时，也能为邻近的插接件提供操作空间。从安装边界与尺寸适配来看，该支架整体为紧凑型立方支撑结构，各弯折边的高度根据常见小型电气元件的安装高度做了适配，不会占用过多的舱内垂直空间，支架的安装孔位间距符合常规小型机电元件的安装孔距标准，能够直接适配多数通用型小型传感模块、接线端子组件的安装需求，支架的外轮廓尺寸做了圆角过渡处理，避免装配过程中锐边划伤操作人员或是损坏线缆表皮，各弯折边的垂直度公差控制在合理范围内，保证安装后被支撑部件的位置精度满足设备运行要求。
