车辆悬架用螺旋弹簧液压减震结构

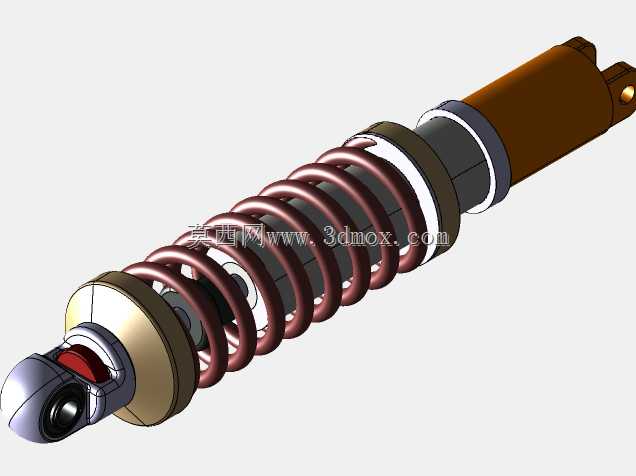

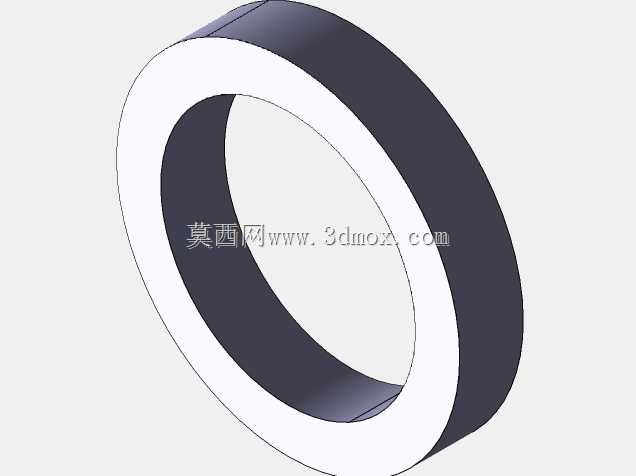

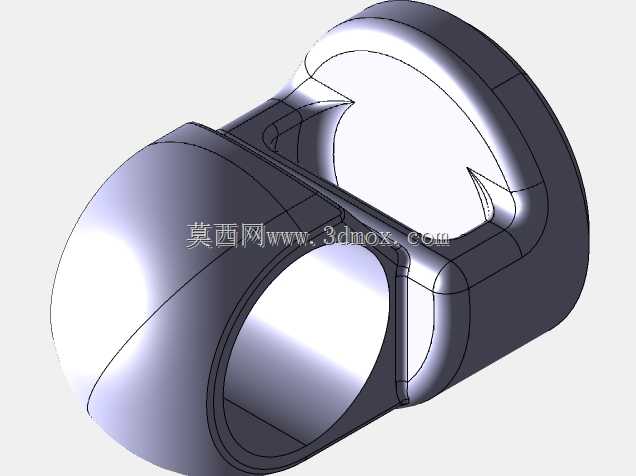

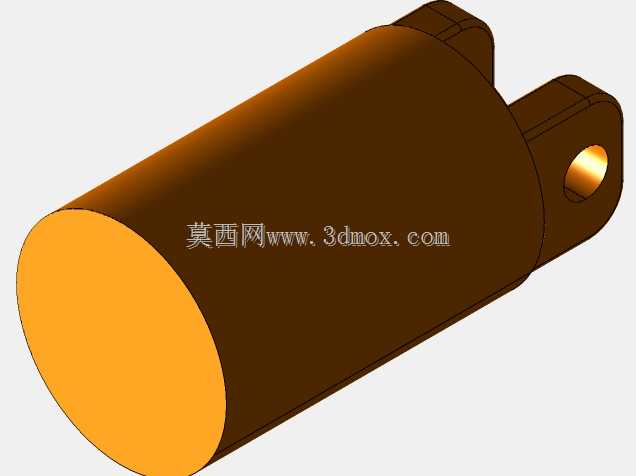

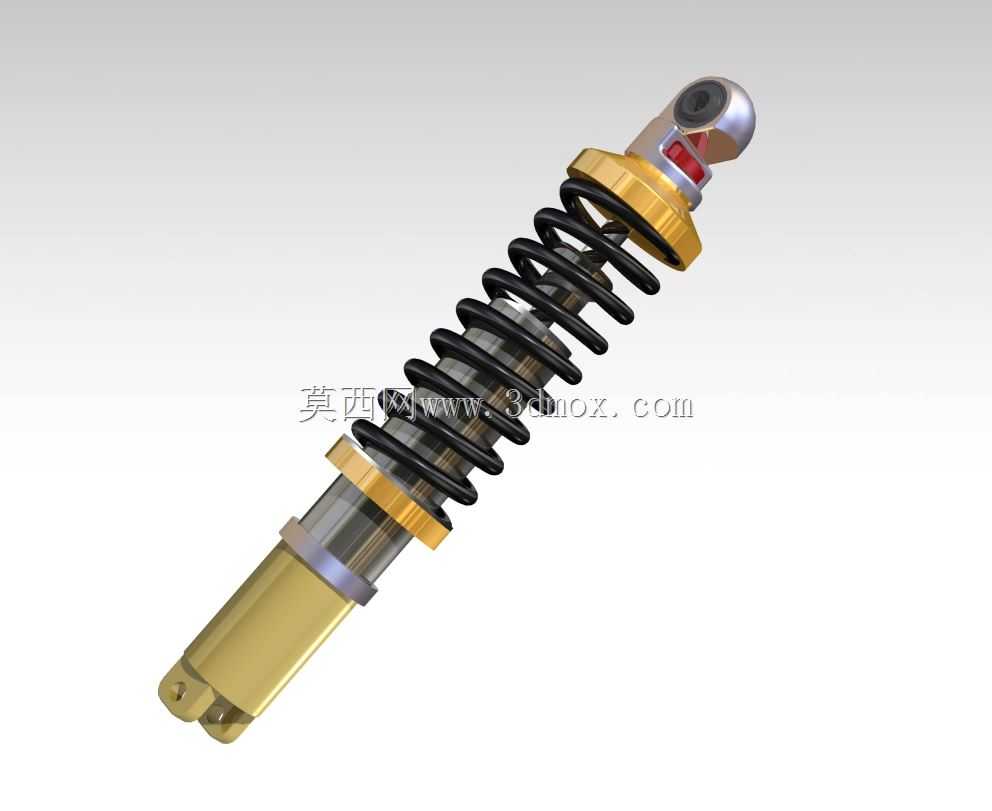

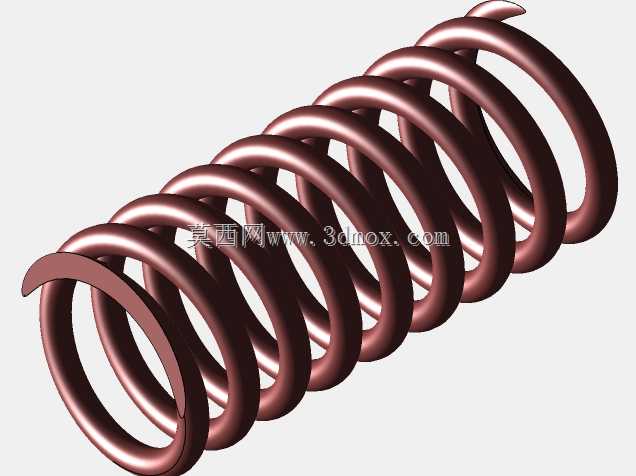

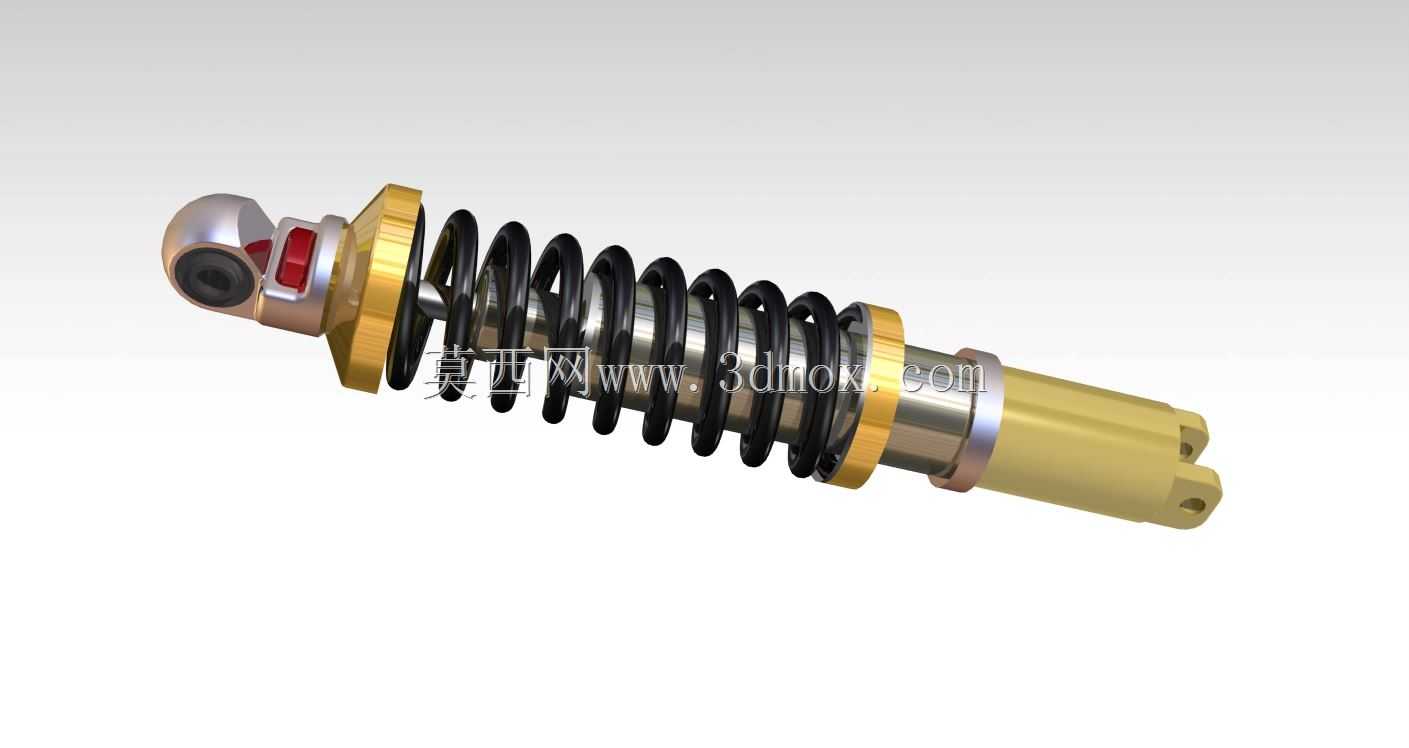

该减震结构主要应用于各类乘用车辆、非道路作业车辆以及轻型电动代步车的悬架系统中，是车辆行驶系统里负责缓冲路面冲击、衰减车身振动的核心功能部件，直接决定车辆行驶的平顺性、操控稳定性以及驾乘人员的舒适体验，同时也能降低路面颠簸对车身其他结构件的冲击损耗，延长整车的服役寿命。在实际使用场景中，当车辆驶过凹凸不平的路面时，车轮受到的竖向冲击力会率先传递至减震器下端的连接耳座，此时外置的螺旋弹簧会率先发生弹性形变，将瞬间的刚性冲击转化为平缓的弹性势能存储，而内部的液压阻尼结构则会在活塞杆往复运动的过程中，通过液压油流经阀系的阻尼效应，将弹簧存储的弹性势能逐步转化为热能耗散，避免弹簧出现持续往复的弹跳，让车身的振动能够快速收敛，保证车轮始终与路面保持可靠的接触附着力。这款减震结构采用了同轴集成式的设计思路，将螺旋弹簧套设在液压阻尼缸的外侧，上下两端分别设置了带鱼眼轴承的连接端头与铰接式下安装耳，上端的鱼眼轴承可以适配悬架跳动时产生的小角度摆转偏差，避免结构出现卡滞，下端的铰接耳则通过销轴与下摆臂或者转向节实现刚性连接，保证力的传递路径直接可靠。结构中部设置了两处金色的限位调节环，既可以对弹簧的预压缩量进行微调，匹配不同载荷下的悬架刚度需求，也能作为弹簧压缩行程的硬限位，避免弹簧被过度压缩导致阻尼缸出现撞底损伤。阻尼缸的外露活塞杆部分采用了高精度的磨削加工表面，配合内置的密封组件，既可以保证往复运动的顺滑度，也能有效阻挡外界的泥沙、水渍进入缸体内部，延长液压密封件的使用寿命。从安装边界来看，该减震器整体为细长型同轴结构，最大外径由螺旋弹簧的外圈直径决定，安装时需要预留足够的径向空间避免弹簧伸缩时与周边悬架部件发生干涉，上下连接端的中心距在自由状态下为固定值，最大压缩行程与最大拉伸行程都做了明确的结构限制，适配时只需要匹配对应车型的悬架安装点间距与载荷参数即可完成装配，不需要额外做复杂的结构改制。整体结构紧凑，功能集成度高，没有冗余的外置结构，在有限的布置空间内实现了缓冲与阻尼的双重功能，能够覆盖多数轻型车辆的前悬、后悬减震使用需求。
