多规格管道组合悬吊承重支架结构

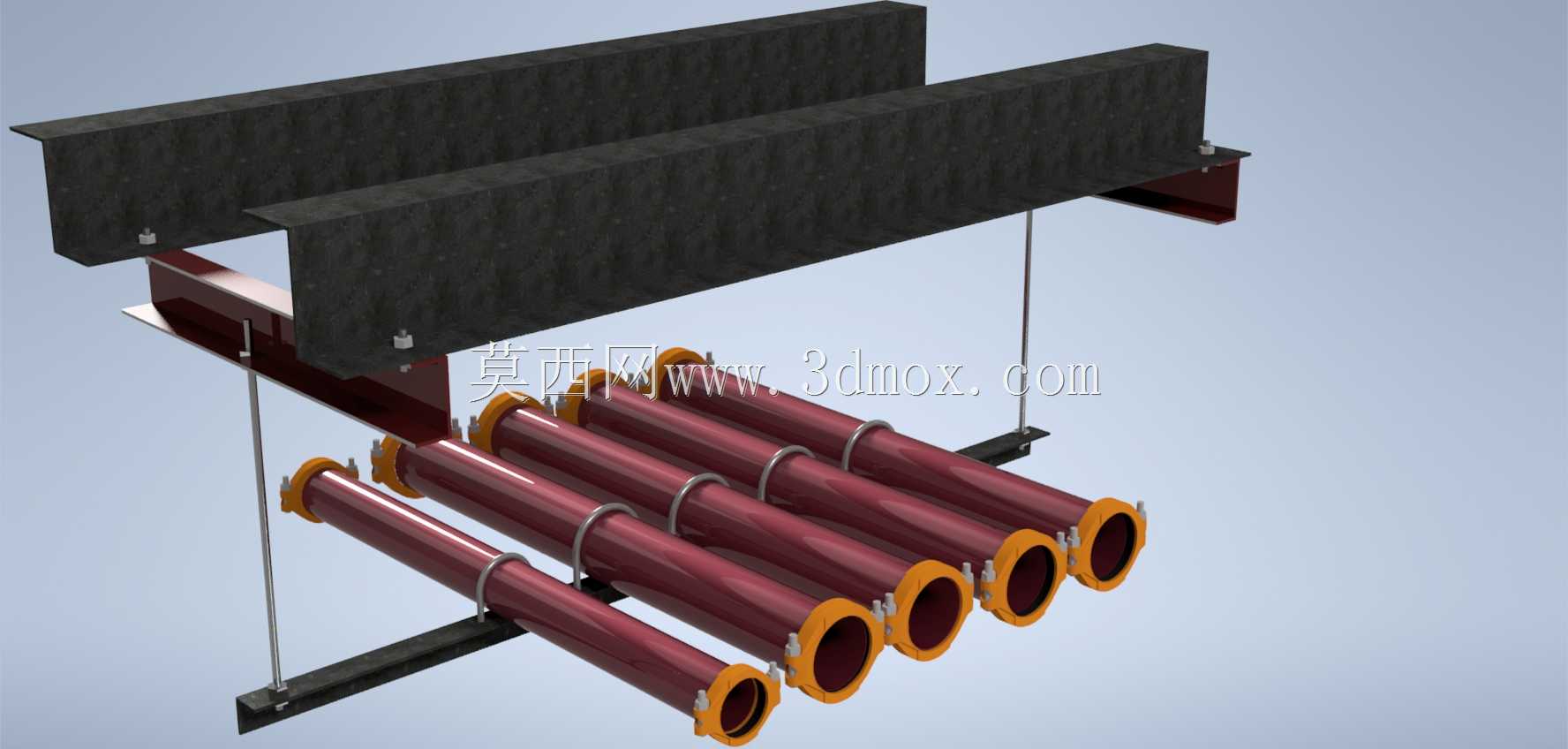

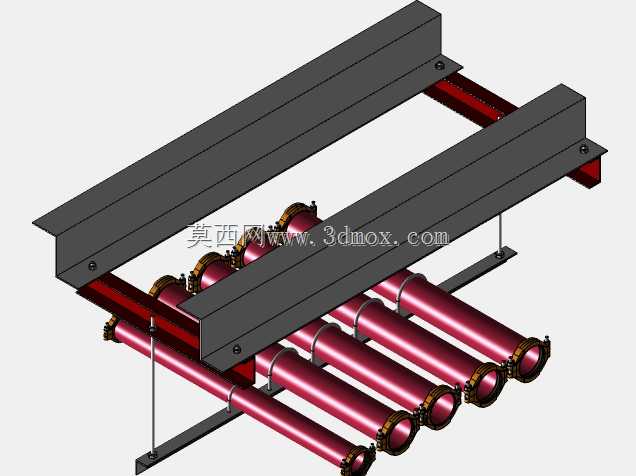

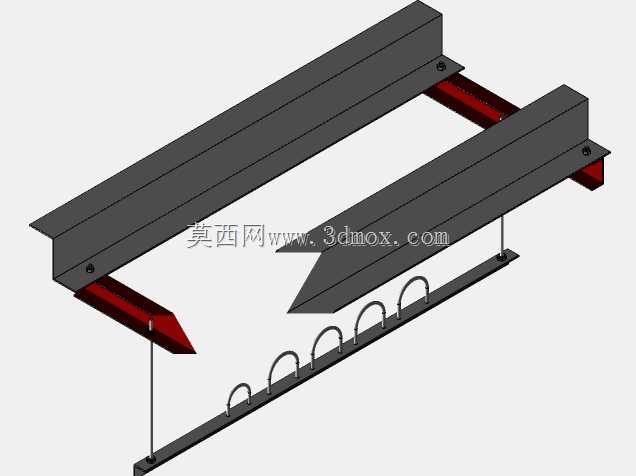

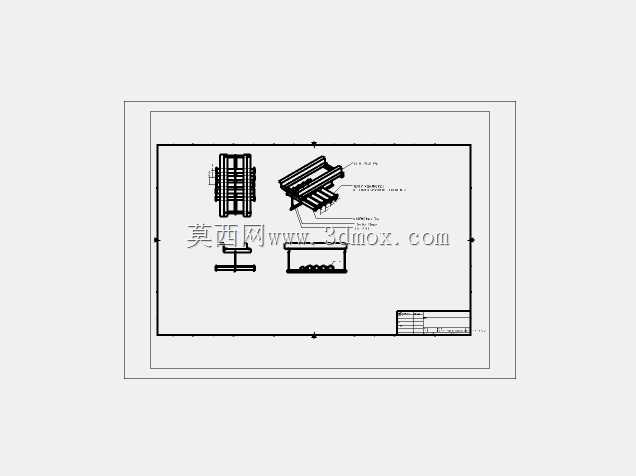

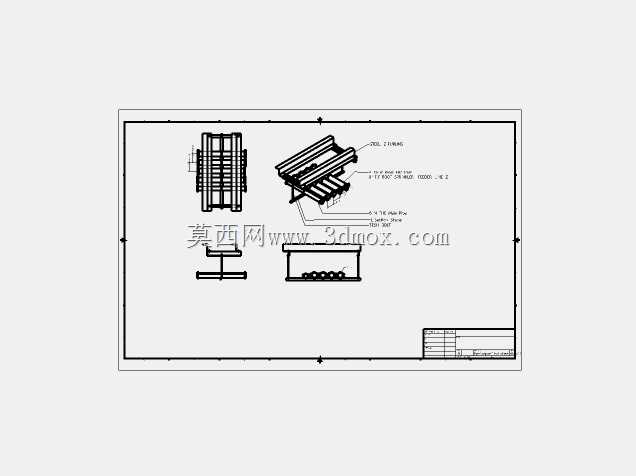

这款多规格管道组合悬吊支架，主要应用于工业厂房、市政管廊、建筑机电安装等场景中的管路集中布设环节，可同时承载两种不同管径的流体输送管道，解决了同区域多管路独立安装占用空间大、排布杂乱、维护不便的痛点。在实际工况中，这类支架常被用于架空敷设给排水管道、消防管路、低压工艺输送管道，通过顶部的双槽钢横梁与建筑结构梁体连接，将整组管道的载荷均匀传递到建筑主体结构上，避免管道自重、内部流体冲击以及外部震动带来的管路移位、接口渗漏问题。产品采用上下双层承载结构设计，上层为两根平行布置的热轧槽钢作为主承重梁，槽钢通过L型连接角码与建筑结构固定，下方通过通丝吊杆连接下层的横向支撑托梁，六根管道分两排排布在托梁上方，每根管道都配套对应管径的管卡进行环抱式固定，管卡与托梁之间通过螺栓锁紧，既可以限制管道的径向位移，也能缓冲管路运行过程中的轴向窜动。设计过程中充分考虑了不同管径的载荷差异，8英寸与6英寸管道的排布位置经过受力校核，将大管径管道靠近吊杆受力点布置，减小托梁的悬臂弯矩，提升整体结构的抗形变能力；吊杆长度可根据现场安装空间灵活裁切，适配不同的吊顶净高要求，托梁上的管卡安装位置预留了长条形调节孔，允许现场根据管道实际安装误差微调固定位置，降低现场安装的对位难度。外形尺寸方面，整体宽度适配常规双槽钢横梁的安装间距，长度方向可根据并排管道的数量灵活拓展，安装时仅需在建筑结构梁上对应位置打孔固定上角码，后续吊杆、托梁、管卡均可在地面预组装后整体吊装，大幅减少高空作业时长，提升施工效率。支架所有金属部件均做了防锈防腐处理，可适配潮湿、多粉尘的工业安装环境，长期使用也不会出现锈蚀失效的问题，管卡内侧可配套橡胶垫层，避免金属管卡与管道外壁直接接触，减少管路运行时的震动传递与噪音扩散。
