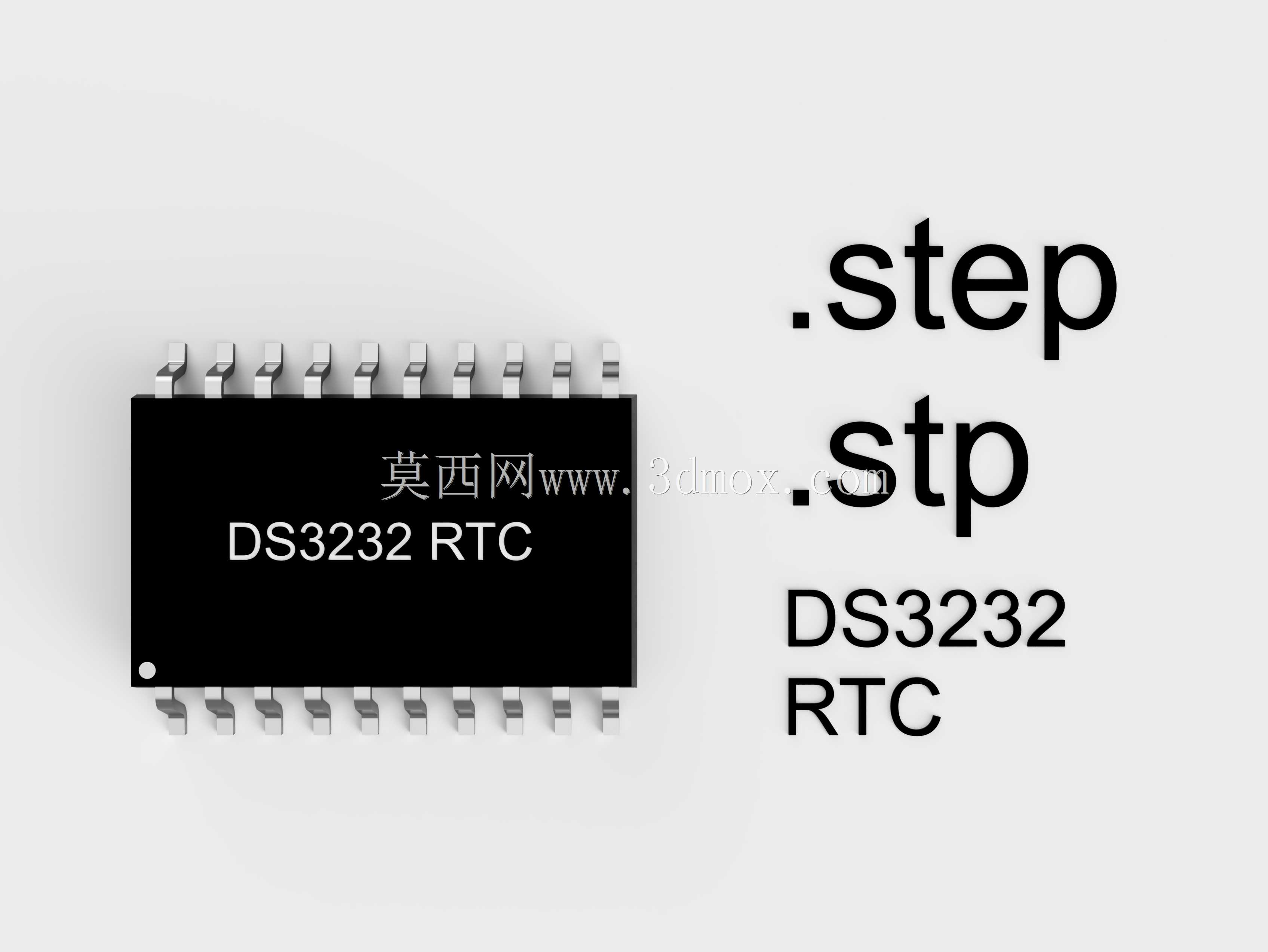

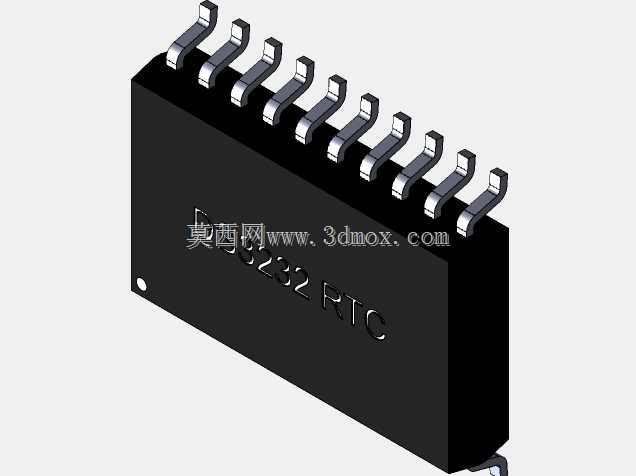

高精度贴片式实时时钟芯片DS3232结构设计

这款DS3232实时时钟元件的三维结构设计，面向工业控制、消费电子、物联网终端等多领域的计时需求场景打造，可广泛嵌入到智能电表、数据采集终端、便携医疗设备、车载电子单元等需要精准持续计时的产品内部，为主控系统提供稳定可靠的年、月、日、时、分、秒计时支撑，即使在主电源断电的状态下，也可依托备用供电回路维持计时运行，避免设备重启后出现时间错乱的问题。从功能特性来看，该元件集成了温度补偿晶体振荡电路，能够在宽温域范围内保持极高的计时精度，无需额外配置外置晶振与外围补偿元件，大幅简化终端产品的电路设计复杂度，同时内置的两路可编程闹钟功能与方波输出接口，可灵活适配不同场景下的定时唤醒、周期触发等控制需求，I2C通讯接口的设计也让其与各类主流主控芯片的连接更加便捷，仅需两根信号线即可完成数据交互。在设计思路上，整体结构严格遵循行业标准贴片封装的尺寸规范，引脚排布采用两侧对称的鸥翼式设计，既能够适配常规SMT回流焊的生产工艺要求，也兼顾了手工焊接调试的操作便利性，引脚间距、引脚宽度、本体厚度等参数都经过反复校核，确保在PCB布局时能够匹配标准焊盘尺寸，不会出现焊接偏移、虚焊等生产问题。外形尺寸方面，元件本体采用窄体SOP封装设计，整体长宽尺寸控制在行业通用的贴片元件安装边界内，厚度适配绝大多数紧凑型终端产品的内部堆叠要求，不会占用过多的板上空间，本体表面的标识区域预留了清晰的丝印位置，可在生产环节标注型号、批次等溯源信息，引脚的成型角度与伸出长度也经过优化，既保证焊接后的机械连接强度，也方便后期维修拆卸操作，整体结构在满足电气功能实现的前提下，最大化兼顾了生产适配性、安装便利性与长期使用的可靠性。
