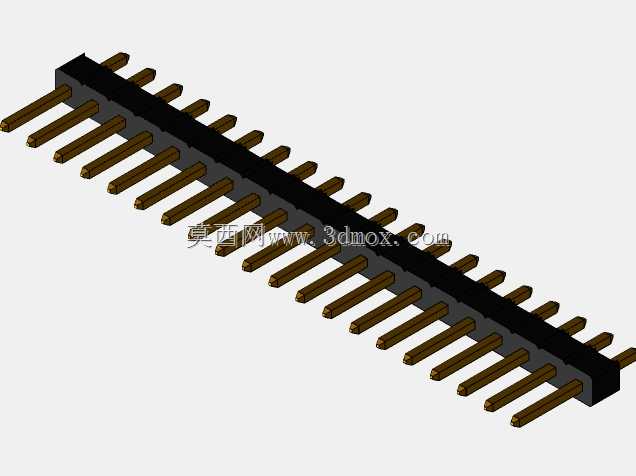

2.54mm间距外螺纹排针连接器结构设计

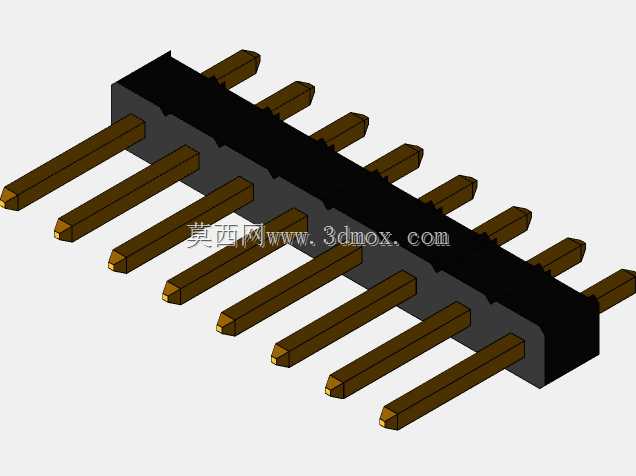

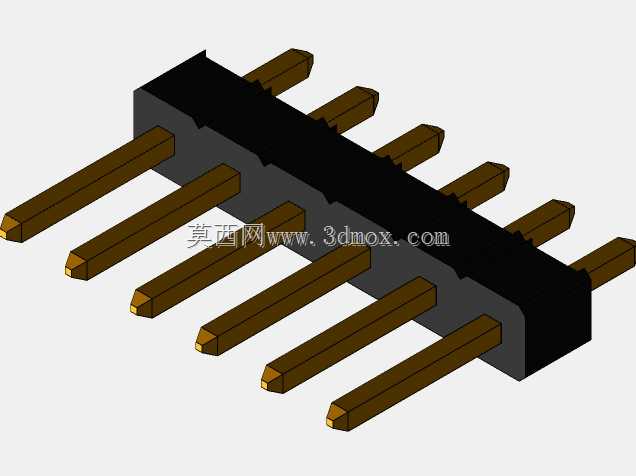

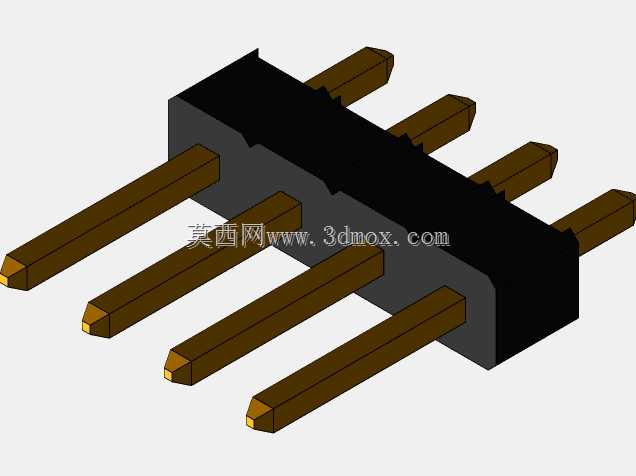

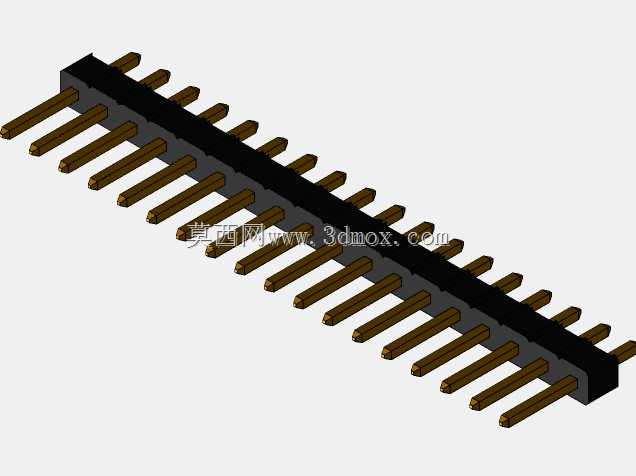

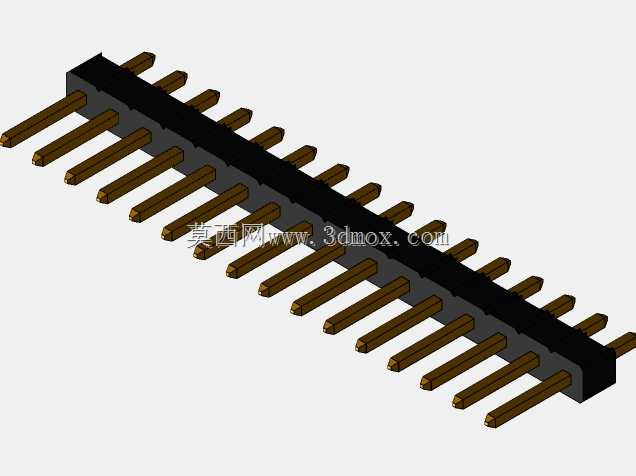

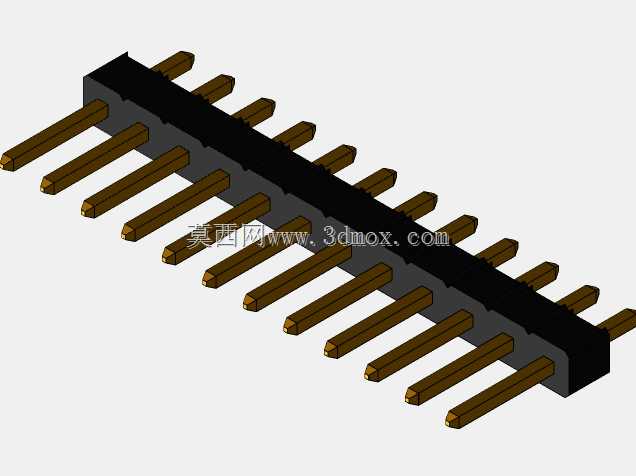

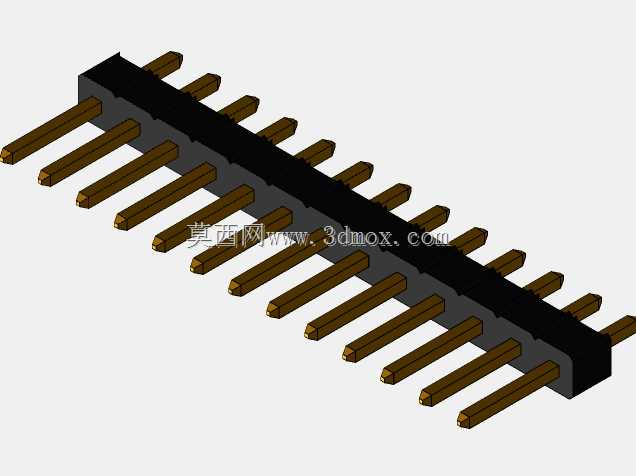

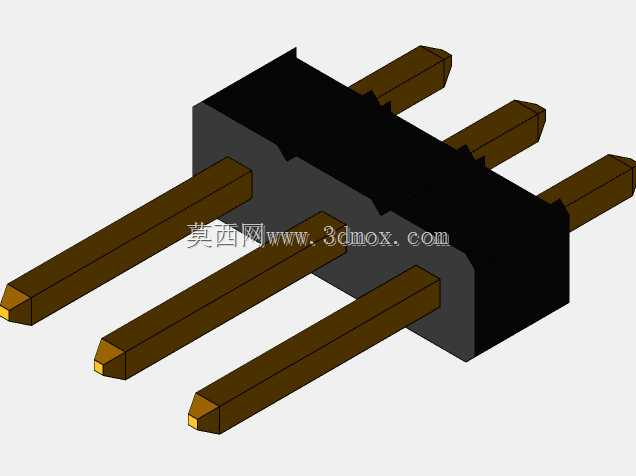

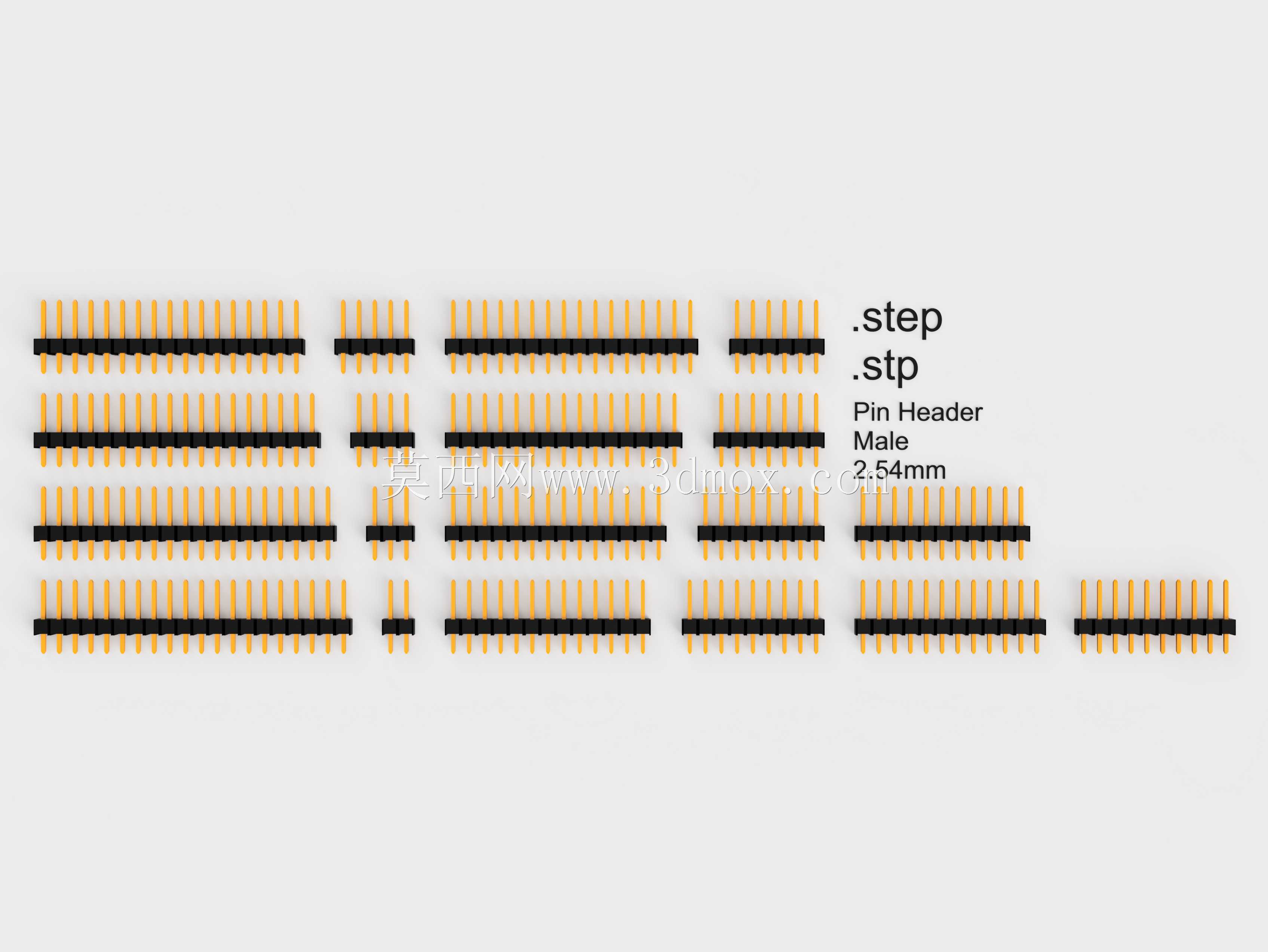

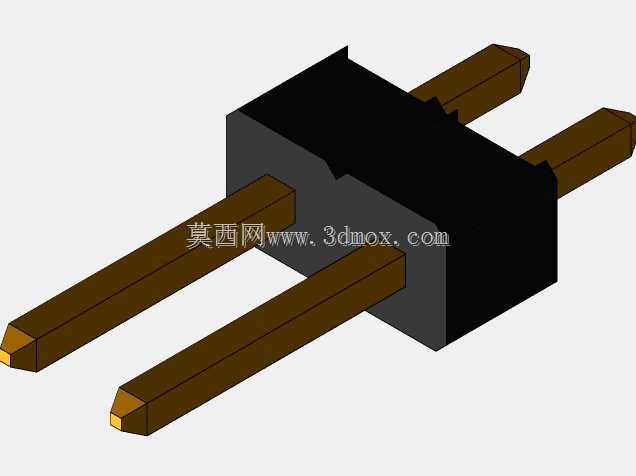

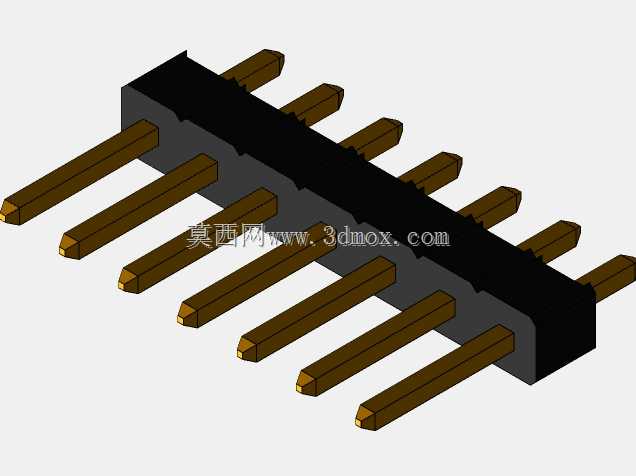

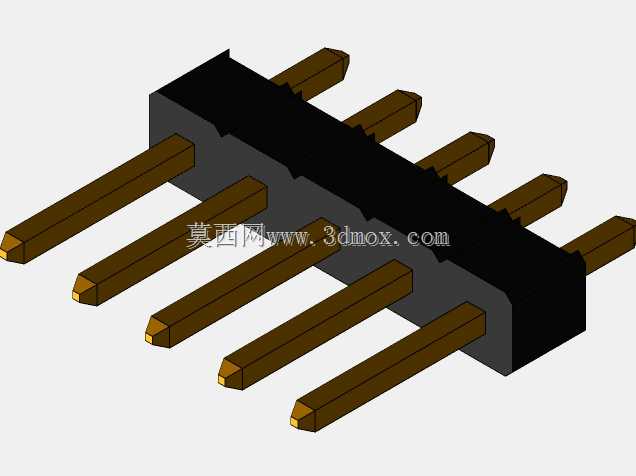

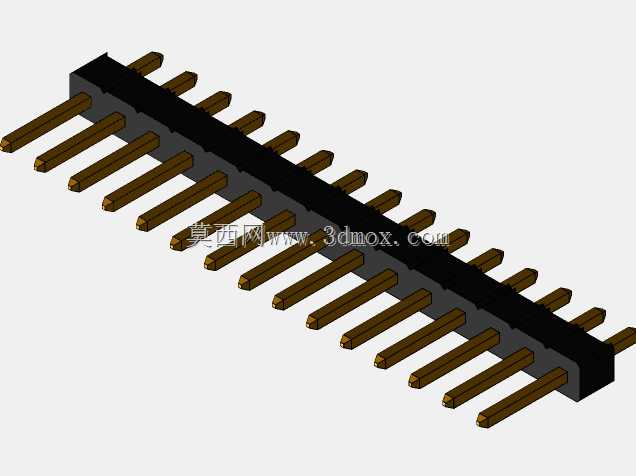

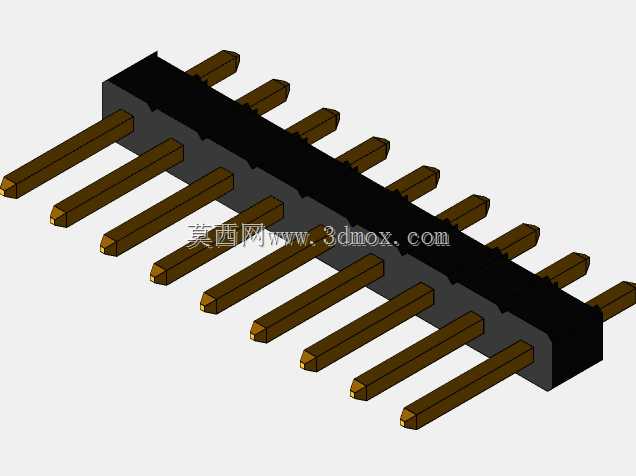

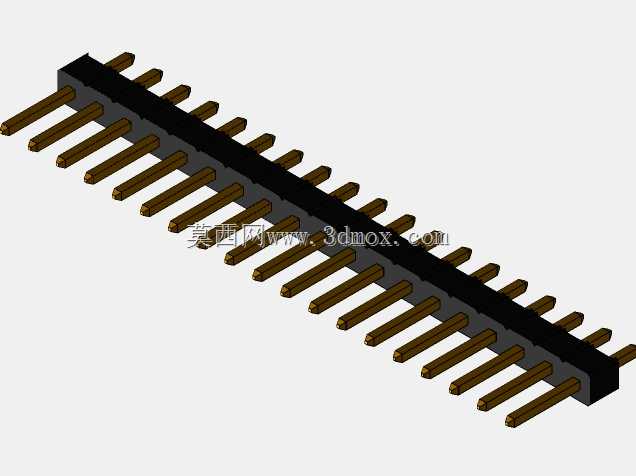

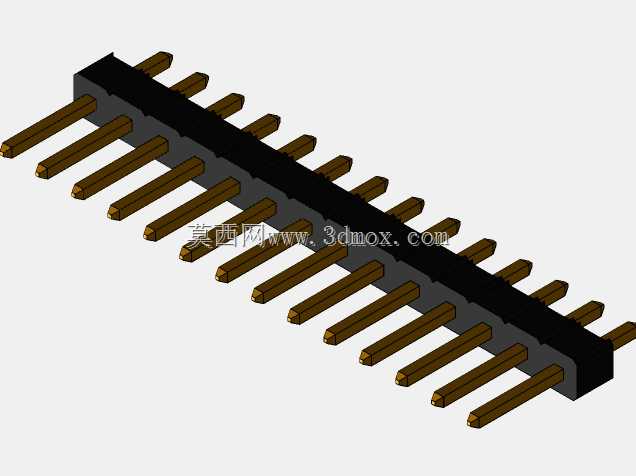

该款排针连接器是电子电路互联场景中应用极为广泛的基础接触元件，主要承担PCB板间、板与外设模块间的电信号与小电流传输功能，常见于工业控制板卡、消费电子主板、嵌入式开发模块、通讯接口转接板等场景，是实现模块化电子组装的核心互联部件。产品采用单排直插式布局，针脚间距严格遵循2.54mm行业通用标准，能够完美适配市面上绝大多数标准排母座、面包板及PCB焊盘孔位，具备极强的通用互换性，无需额外定制适配结构即可直接投入量产组装。

设计阶段优先考量了接触可靠性与安装便捷性的平衡，黑色绝缘基座采用耐高温工程塑料注塑成型，具备优异的绝缘性能与焊接耐温性，能够耐受波峰焊、回流焊等常规SMT及THT焊接工艺的高温冲击，不会出现基座变形、针脚移位的问题。每根插针采用铜合金基材加工，表面做镀锡或镀金处理，既保证了优异的导电性能降低接触电阻，又提升了抗氧化、耐腐蚀能力，长期使用也能维持稳定的接触效果，避免信号传输中断或接触不良引发的电路故障。插针端部做了倒角导向设计，插入对接排母时能够自动导正，不会出现插针弯折、顶坏对接座的问题，大幅降低组装环节的不良率。

外螺纹结构的设计是该款产品的差异化特性，在需要额外固定的使用场景中，可通过配套螺母将排针锁紧在安装面板或PCB板上，相比普通无固定结构的排针，抗振动、抗拉扯能力提升数倍，在高振动的工业设备、车载电子等场景中能够避免排针受外力偏移松脱，保障连接稳定性。产品整体外形规整，安装边界清晰，针脚伸出长度、基座高度均做了标准化管控，在PCB布局时无需预留额外避让空间，能够有效提升板面利用率，适配高密度组装的设计需求。单排多pin的规格可根据实际电路需求选择对应pin数，无需裁剪拼接，减少组装工序的同时也避免了拼接带来的接触不稳定隐患。
