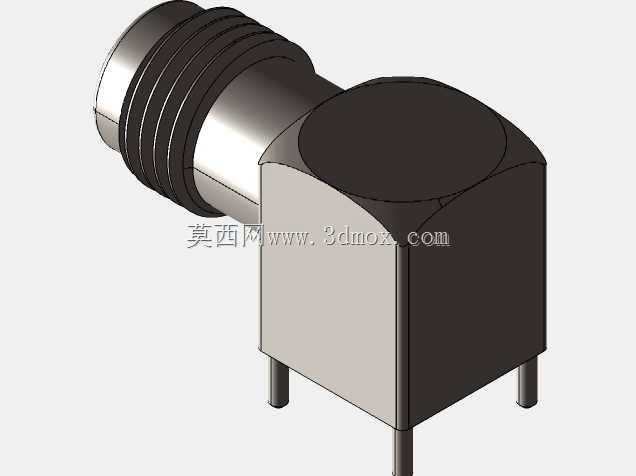

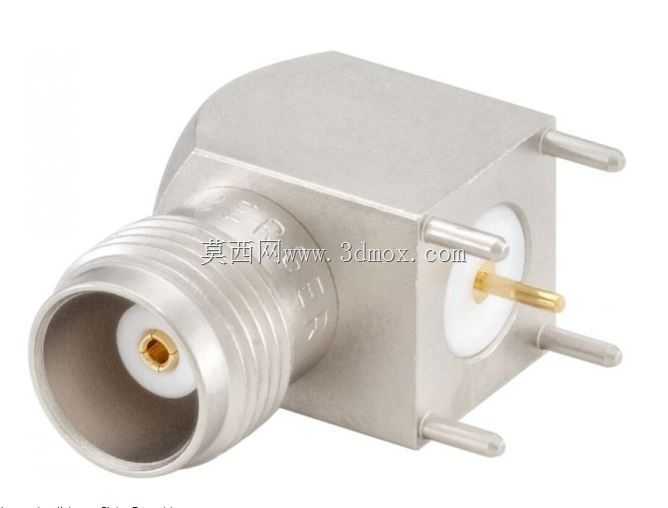

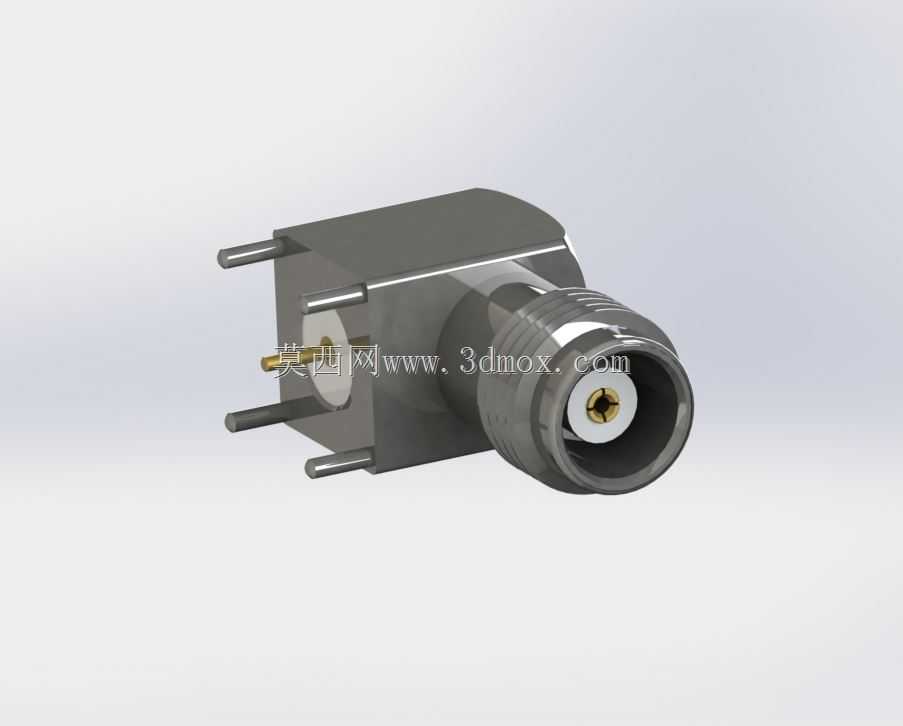

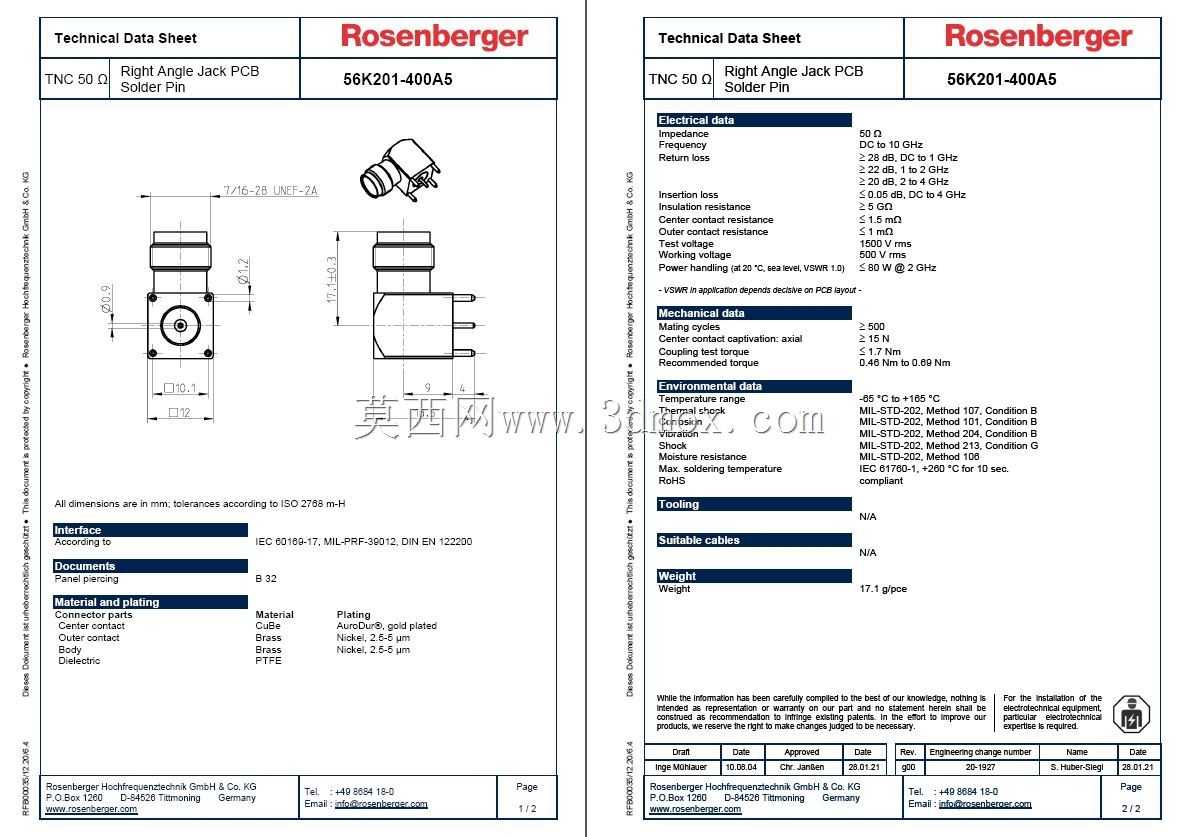

罗森伯格10GHz直角TNC型PCB同轴连接器

这款直角结构的TNC型同轴连接器，主要面向10GHz频段内的射频信号传输场景设计，是通讯设备、射频测试仪器、无线通信基站板卡、工业无线传输模块中实现板端射频信号互联的核心配套元件，能够在高密度PCB板卡布局中完成同轴射频线缆与电路板之间的信号导通，同时避免直头连接器占用过多板上垂直空间，适配紧凑化的设备内部结构设计需求。在实际应用中，这类连接器承担着射频信号从同轴传输线到PCB板载射频电路的过渡衔接作用，TNC型接头的螺纹锁紧结构可以保证连接状态下的抗振动性能，避免设备在移动、工业作业环境下出现接头松脱导致的信号中断问题，10GHz的额定工作频段可以覆盖绝大多数民用无线通信、工业遥测、射频检测设备的信号传输带宽需求，保证信号在传输过程中的回波损耗、插入损耗控制在合理范围内，减少信号畸变与功率损失。从产品设计思路来看，直角弯头的结构将接头的轴向从垂直PCB板面调整为平行板面方向，一方面可以降低连接器在板卡上方的整体突出高度，让设备外壳可以做的更薄，适配小型化通讯终端的设计需求，另一方面弯头内部的过渡结构经过阻抗匹配设计，保证50Ω标准阻抗的连续一致性，避免直角转弯处出现阻抗突变影响高频信号传输质量。连接器的插针端采用直插式设计，对应PCB板上的安装孔位可以直接完成插装焊接，四个固定插脚穿过PCB对应孔位后焊接固定，能够为接头提供足够的机械固定强度，承受外部接头插拔、螺纹锁紧时的扭转力与轴向拉力，避免长期使用后出现焊盘脱落、连接器移位的问题。从安装边界来看，连接器的主体金属外壳采用一体化加工成型，外壳的法兰贴合面与PCB板面完全贴合，安装后整体突出板面的高度控制在较低水平，接头端的外螺纹尺寸符合TNC接头的标准规范，可以直接适配标准TNC型公头接头的连接，不需要额外定制转接部件，插脚的间距与伸出长度符合常规PCB板厚的焊接要求，适配绝大多数厚度的环氧玻纤PCB板安装，金属外壳同时可以起到电磁屏蔽作用，减少外部电磁干扰对内部传输射频信号的影响，也避免板上其他电路的信号串入射频通路，提升信号传输的稳定性。
