安费诺3GHz TNC直角PCB隔板同轴连接器

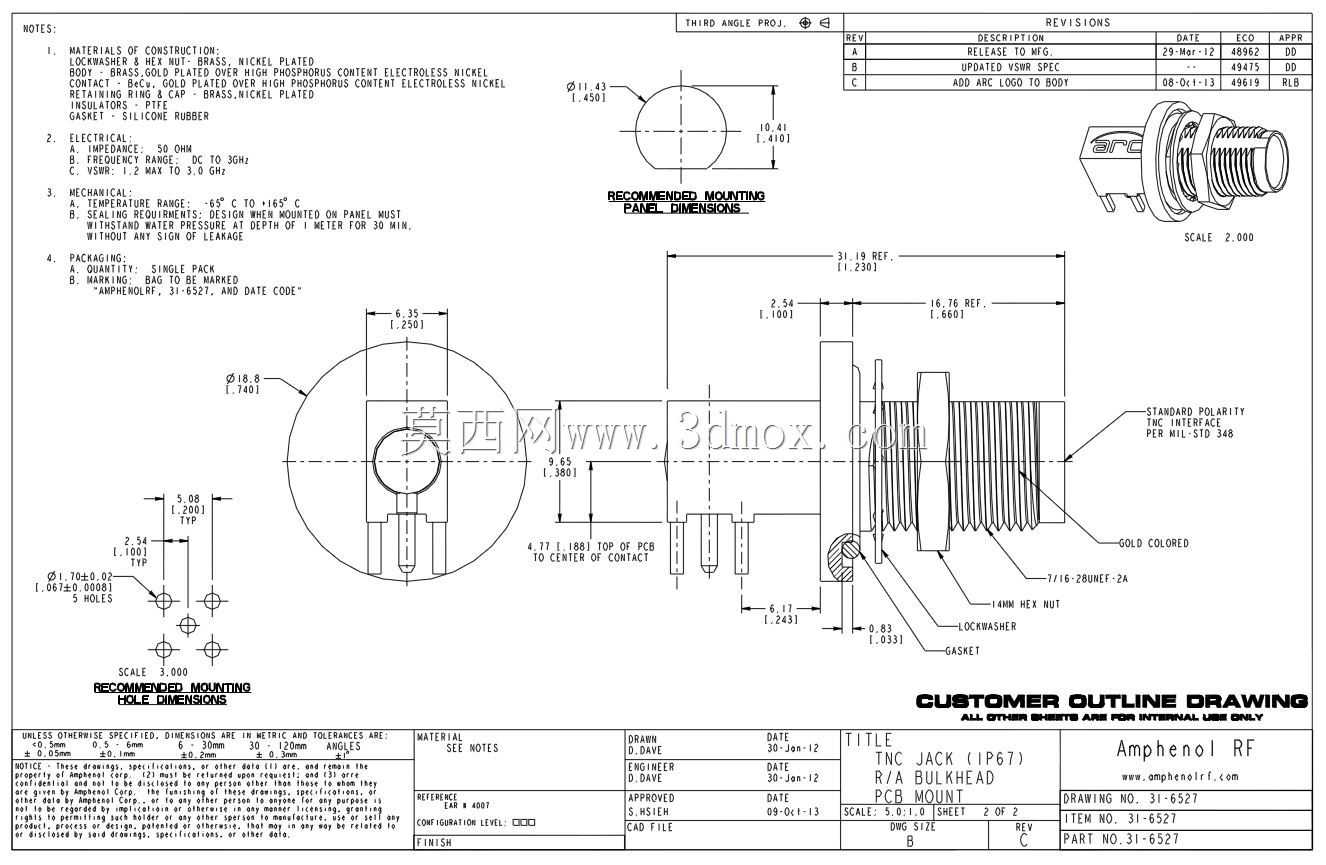

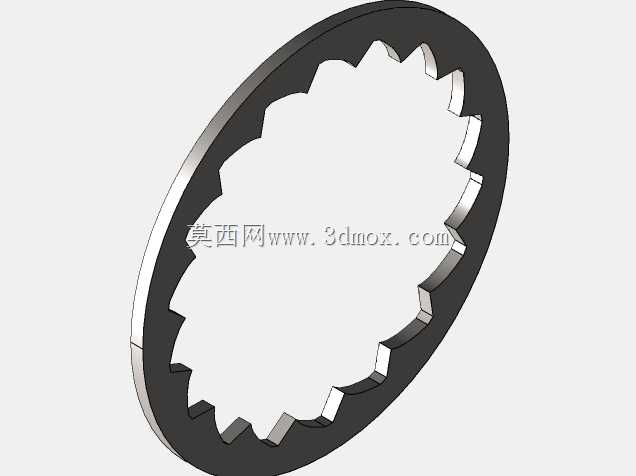

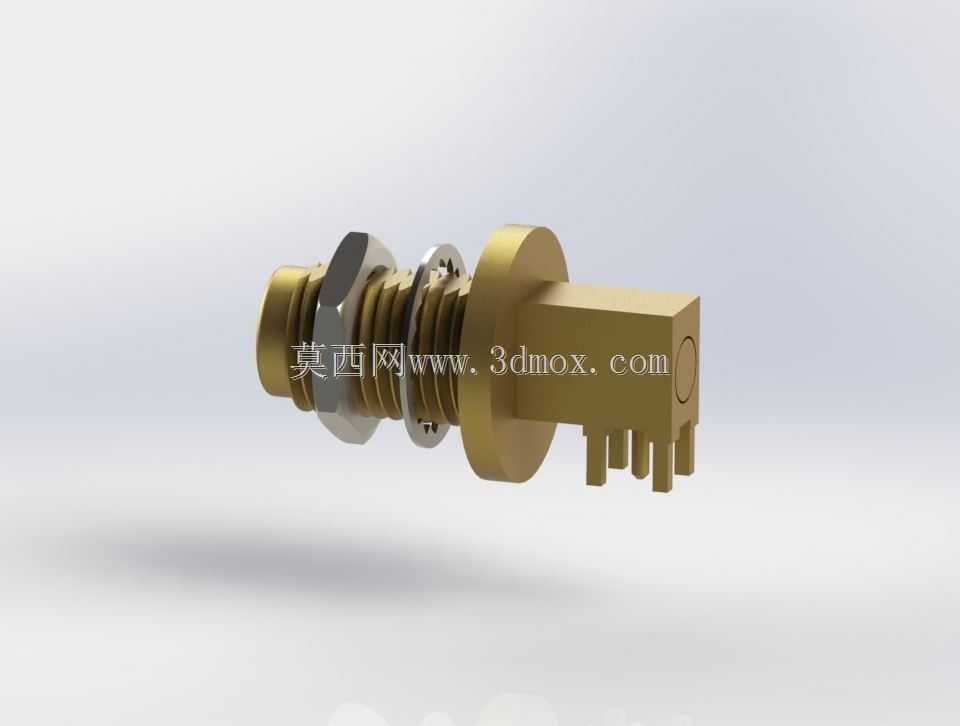

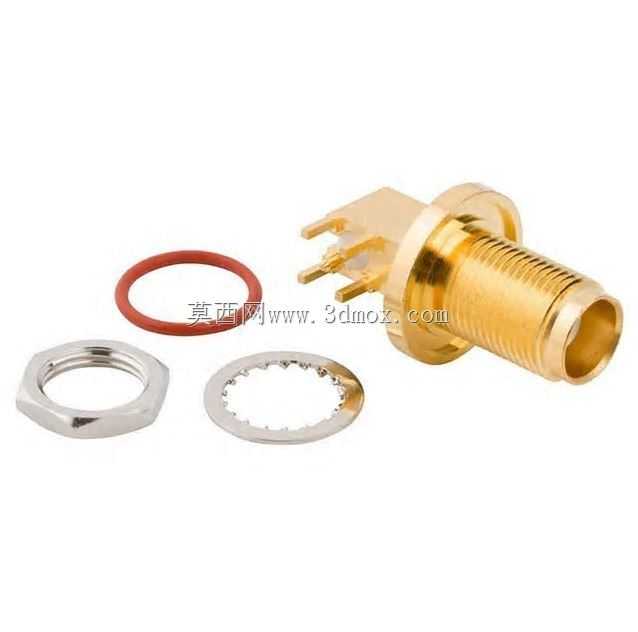

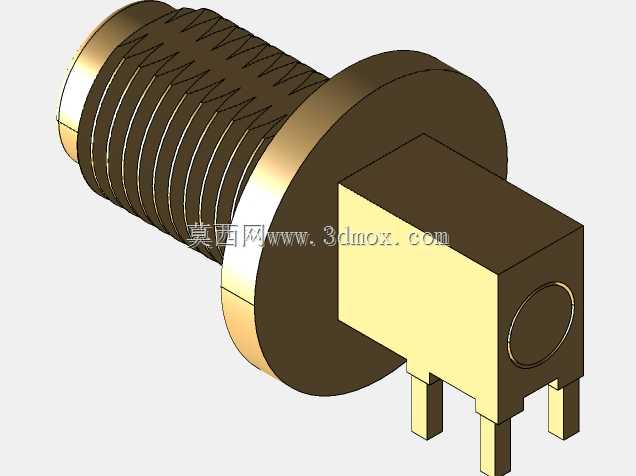

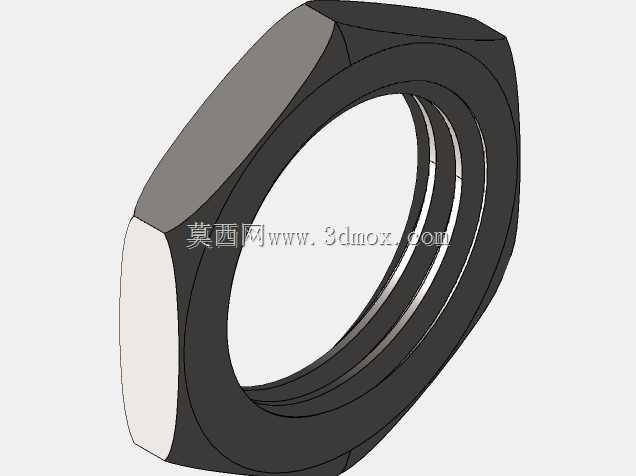

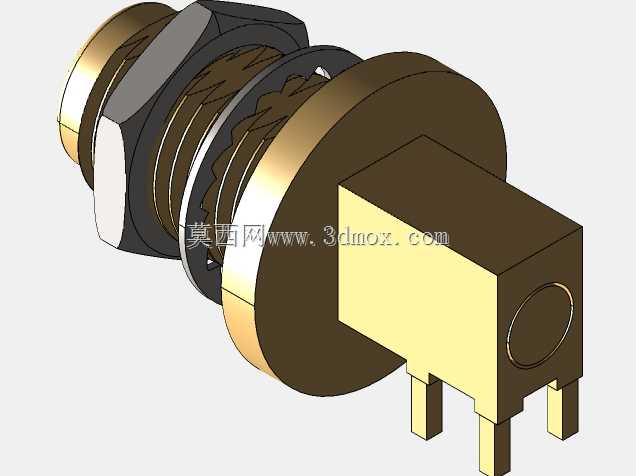

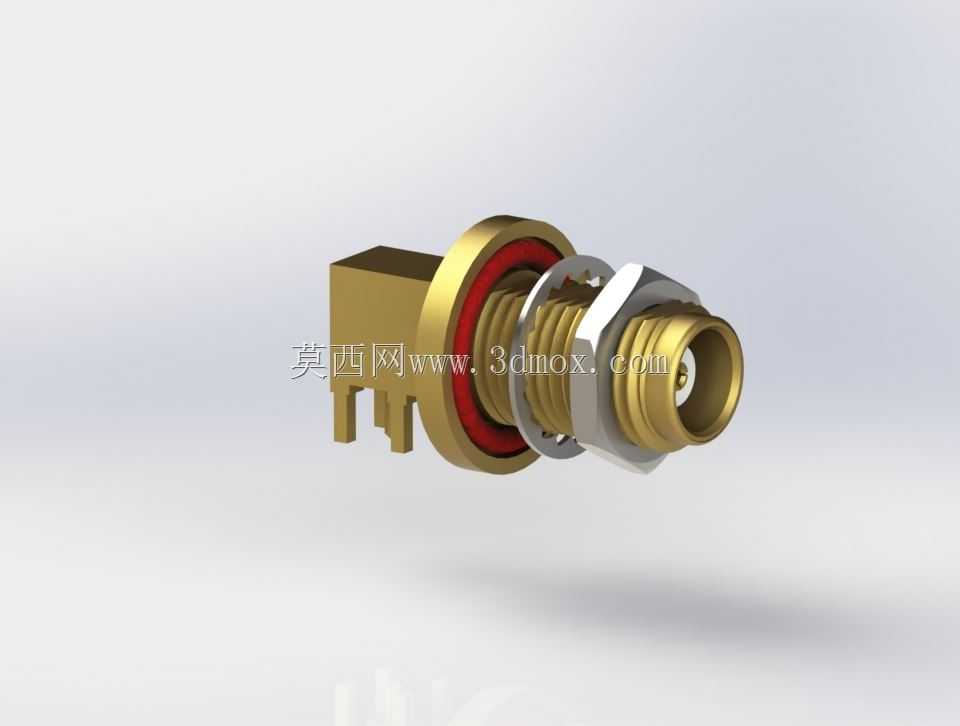

这款TNC型射频同轴连接器，主要面向射频信号传输场景下的PCB板端连接需求，适用于工作频率上限3GHz的各类无线通讯、射频测试、工业控制信号传输设备中，常被用于需要穿过设备壳体隔板、在PCB边缘完成直角布线的安装场景，能够在有限的设备内部空间里完成射频信号的稳定转接，避免线缆过度弯折带来的信号损耗与结构疲劳问题。产品采用直角弯头的结构设计，接头轴线与PCB安装面呈90度垂直布局，能够大幅降低板端连接所需的纵向空间占用，适配紧凑型设备的内部堆叠设计；隔板安装结构自带锁紧螺母与密封垫圈，穿过设备面板或隔板后可通过螺母完成轴向锁紧，既能够实现接头与壳体之间的结构固定，也可提供基础的防尘防水密封能力，提升设备外部接口的结构稳定性。接头内部采用标准TNC型同轴接触结构，内导体与外导体的同轴度经过严格控制，特性阻抗匹配标准射频传输要求，在3GHz工作频段内能够保持稳定的信号传输性能，有效降低信号反射与插入损耗，避免信号丢失问题。安装端采用直插式PCB焊接引脚，引脚间距与布局适配常规PCB板的焊盘设计，可直接通过波峰焊或手工焊接完成与电路板的固定，无需额外的转接结构；接头整体采用黄铜基材镀金处理，兼顾优良的导电性能与防腐蚀能力，外部锁紧螺母与卡环采用不锈钢材质，提升结构强度与耐磨性能，密封垫圈采用硅橡胶材质，具备良好的耐老化与密封效果。在安装边界上，产品的隔板安装段直径适配标准面板开孔尺寸，直角段的伸出长度经过优化，不会与PCB板上的周边元器件产生干涉，弯头的转弯半径符合射频线缆的弯曲半径要求，焊接引脚的长度与粗细兼顾焊接强度与透锡效果，能够适配不同厚度的PCB板材安装需求，整体结构紧凑，安装便捷，能够满足批量生产的装配要求。
