双层工位托盘自动输送设备

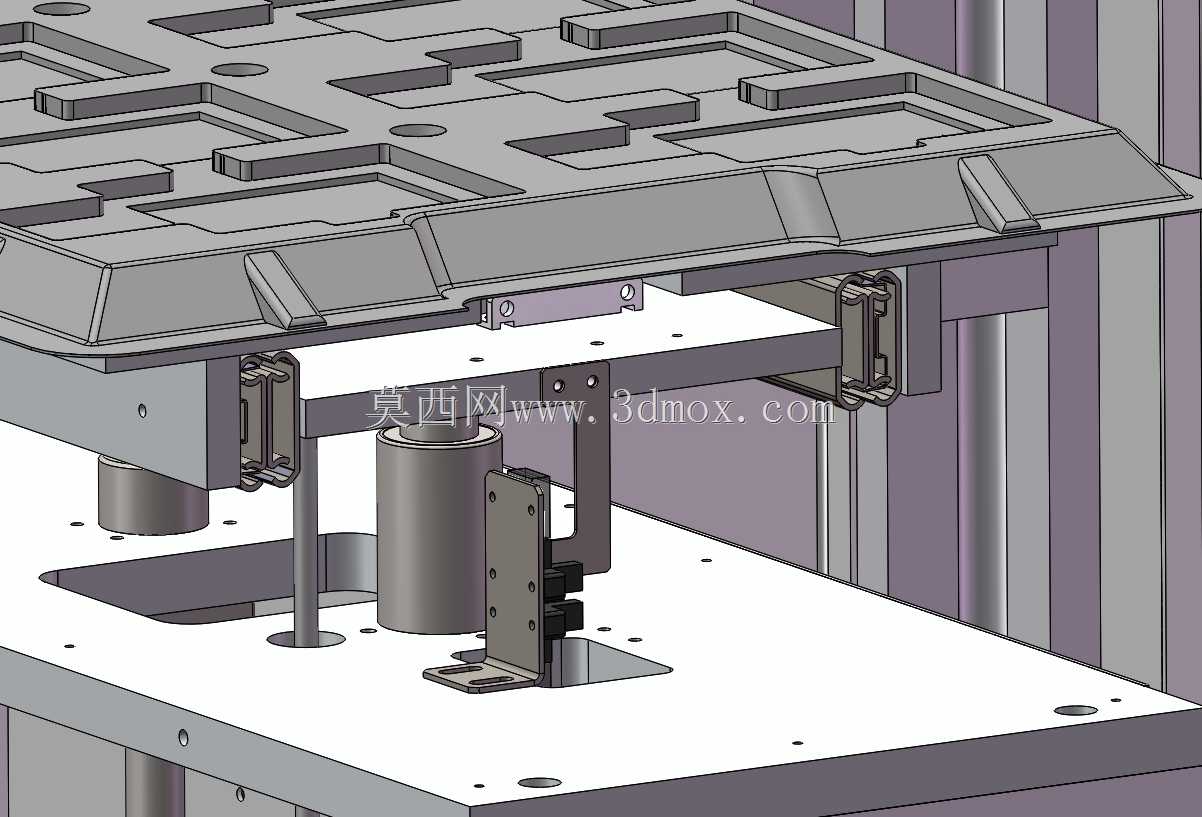

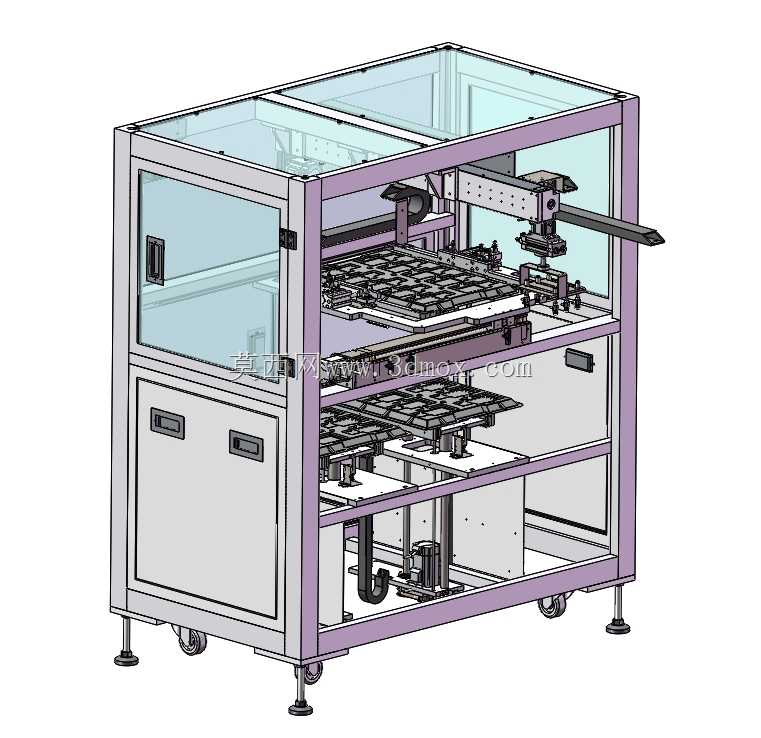

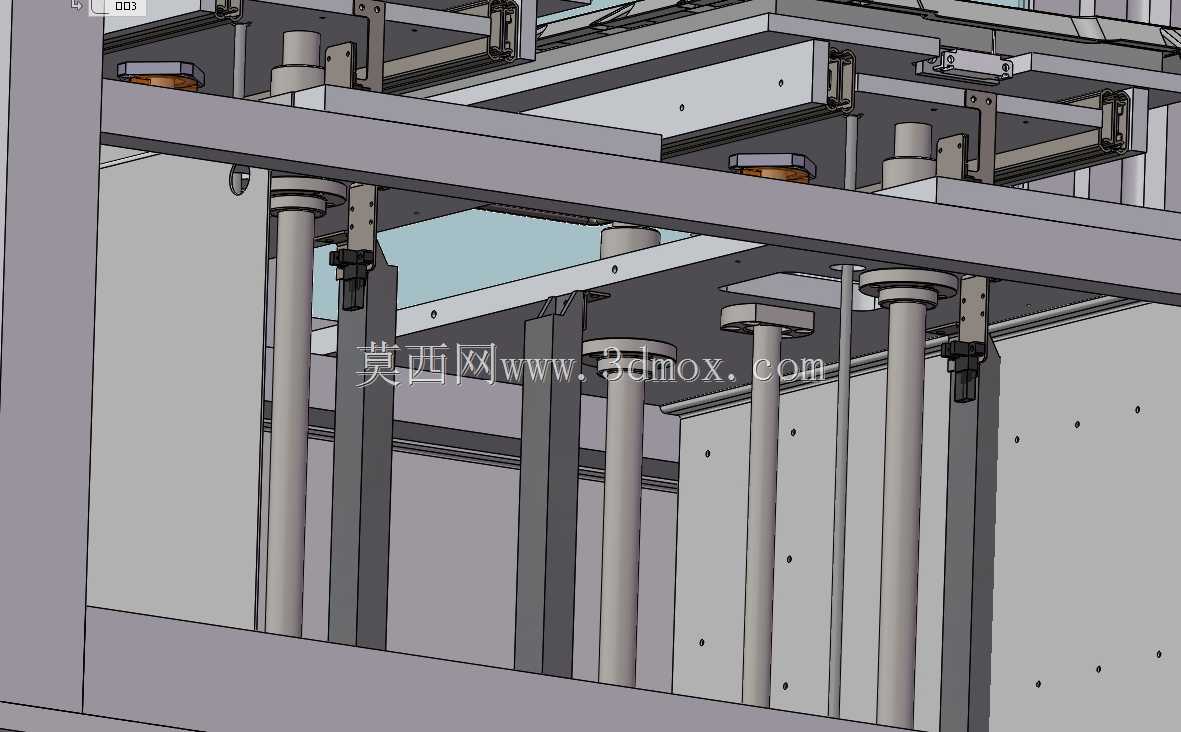

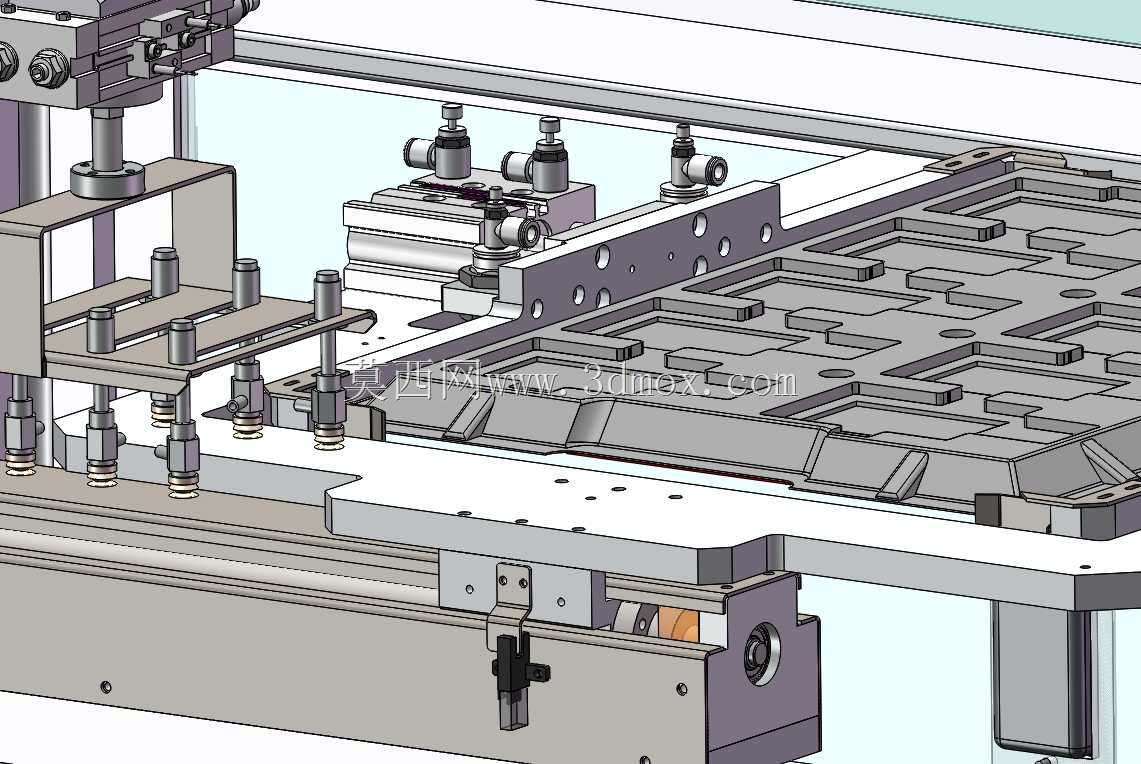

该托盘输送设备主要面向3C电子、精密零部件组装、小型汽配加工等离散制造产线场景，承担工序间托盘载具的自动转运、上下层工位切换、精准定位接驳功能，可直接对接自动上下料机械手、点胶设备、检测工位、组装工位等核心生产单元，替代传统人工搬运料盘的作业模式，大幅降低产线人工干预频次，避免人工搬运过程中出现的料盘磕碰、工件移位、定位偏差等问题，适配多品种小批量的柔性生产需求。设备整体采用框架式结构设计，底部配置可调脚杯与万向脚轮组合支撑，既可以在设备安装调试阶段通过脚轮快速移位，也可在固定工位时通过脚杯调平锁定，抵消地面不平整带来的安装误差，整体安装边界可适配常规车间标准线体的对接高度，无需额外搭建增高基座。上层为透明亚克力防护围罩，既可以直观观测内部输送运行状态，也能有效隔离外部粉尘、杂物落入输送工位，同时避免操作人员误触内部运动机构造成安全隐患；下部设置封闭式储物柜体，可用于放置设备配套的电气控制元件、备用工装配件，提升设备空间利用率。设备采用双层托盘工位设计，可同时承载两盘待加工或已加工工件，内部配置横向移栽机构与纵向升降模组，可根据产线工序节拍需求，自动完成托盘在上下层工位之间的流转切换，输送定位精度可满足精密组装、视觉检测等工序的对位要求，移栽动作平稳无冲击，不会造成托盘内工件的位移或磕碰。设计阶段充分考虑了设备的维护便捷性，所有运动模组均采用标准化通用配件，日常维护时可快速拆卸防护围板完成润滑、易损件更换作业，电气走线全部集成在框架内部的走线槽内，外观整洁同时避免线路外露造成的损坏风险。设备的输送节拍可根据对接产线的实际产能灵活调整，适配不同尺寸规格的标准工装托盘，无需对主体结构做大规模改造即可完成换型，能够很好适配柔性制造产线的快速换产需求。
