自行走直臂式高空作业平台结构设计

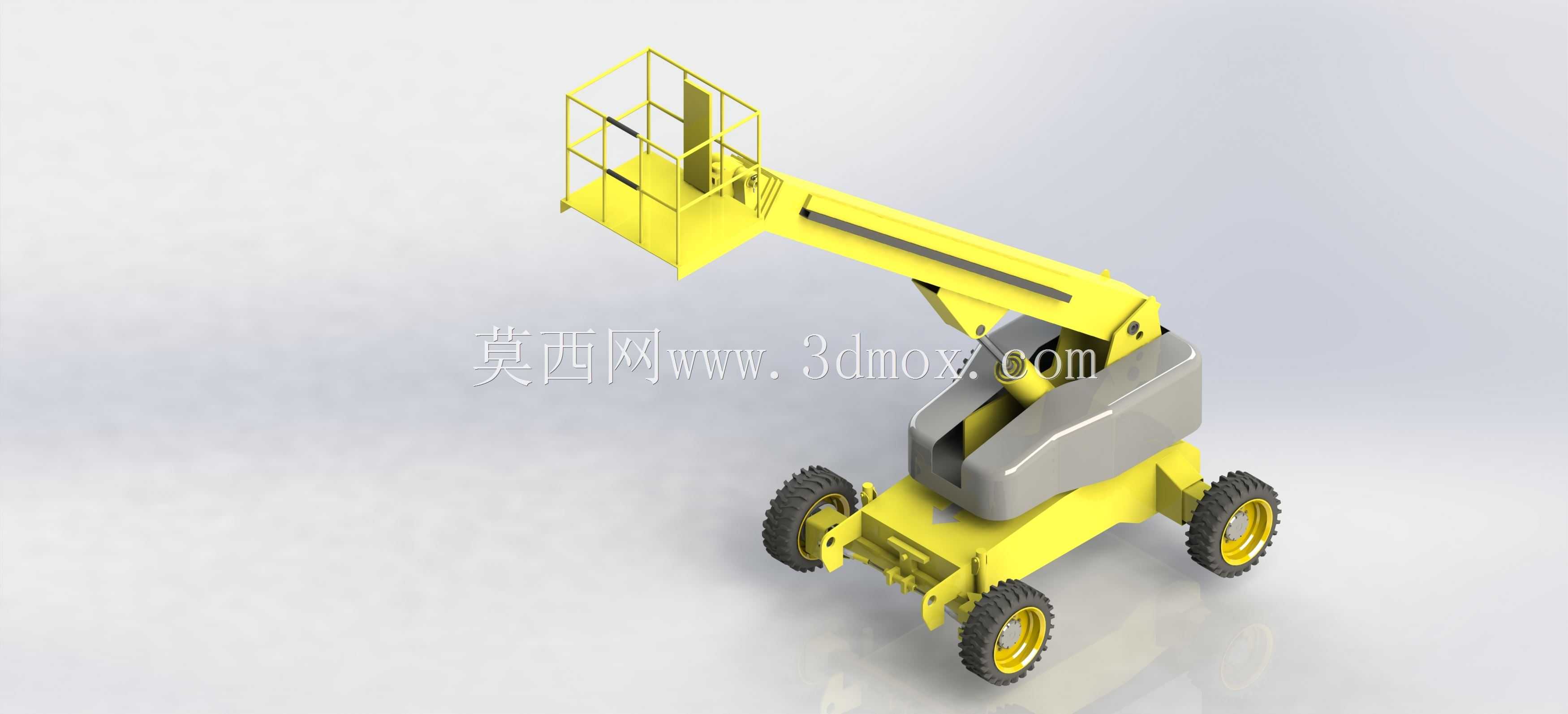

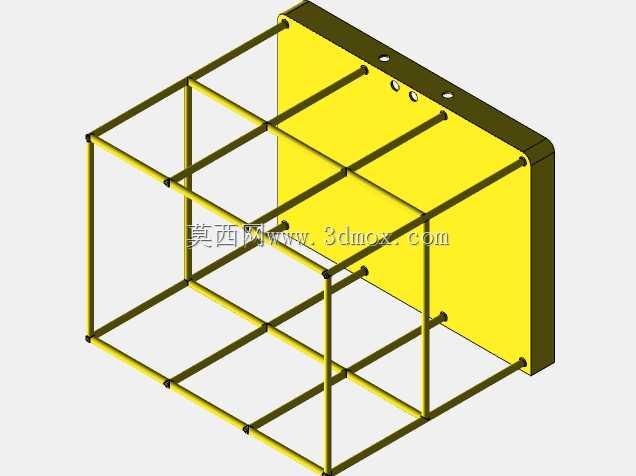

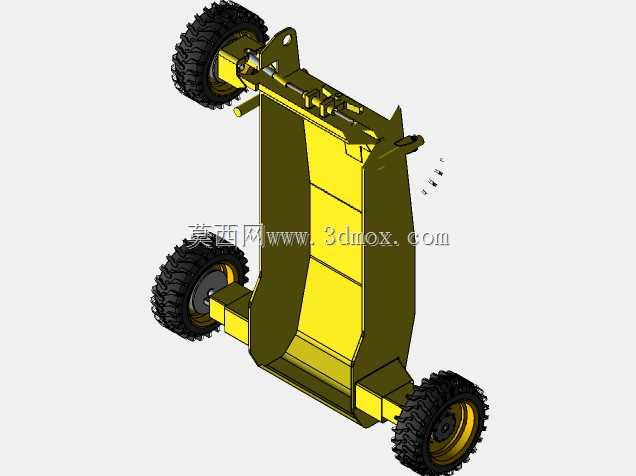

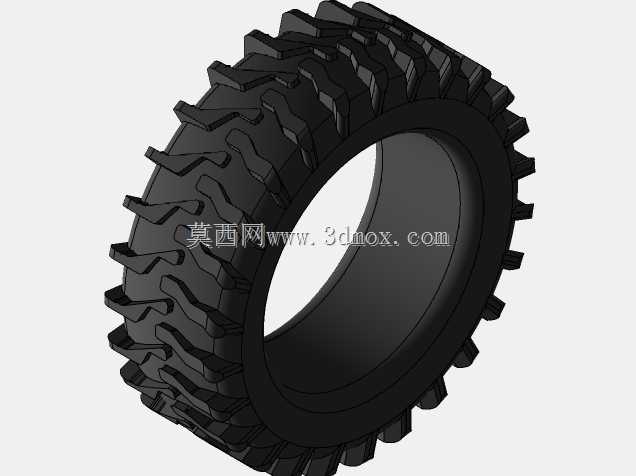

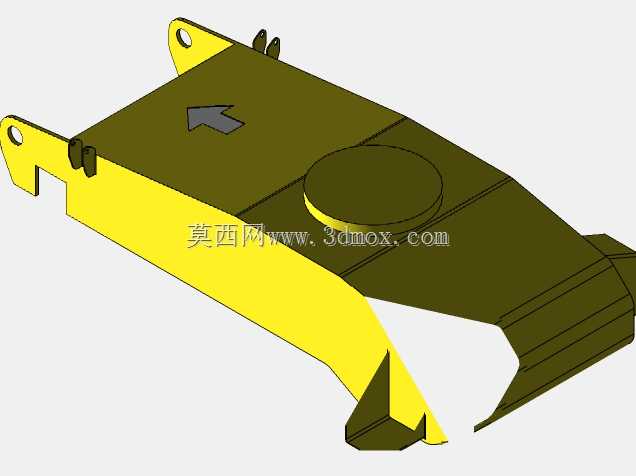

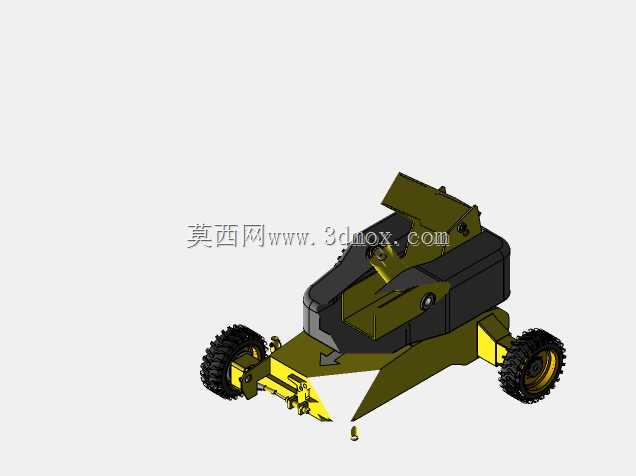

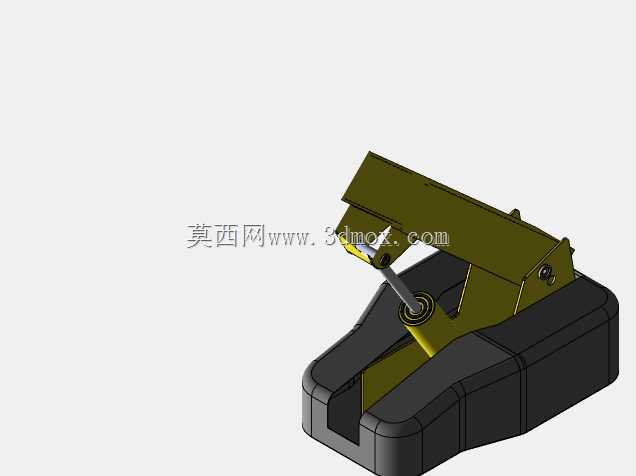

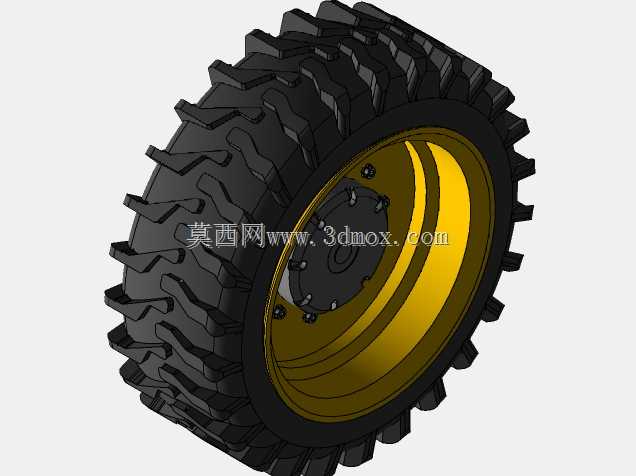

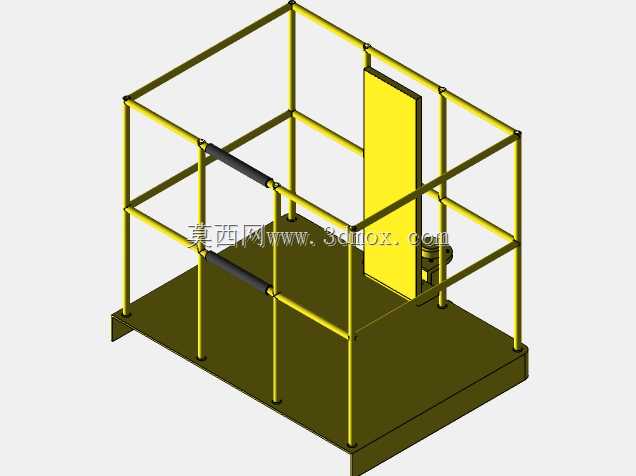

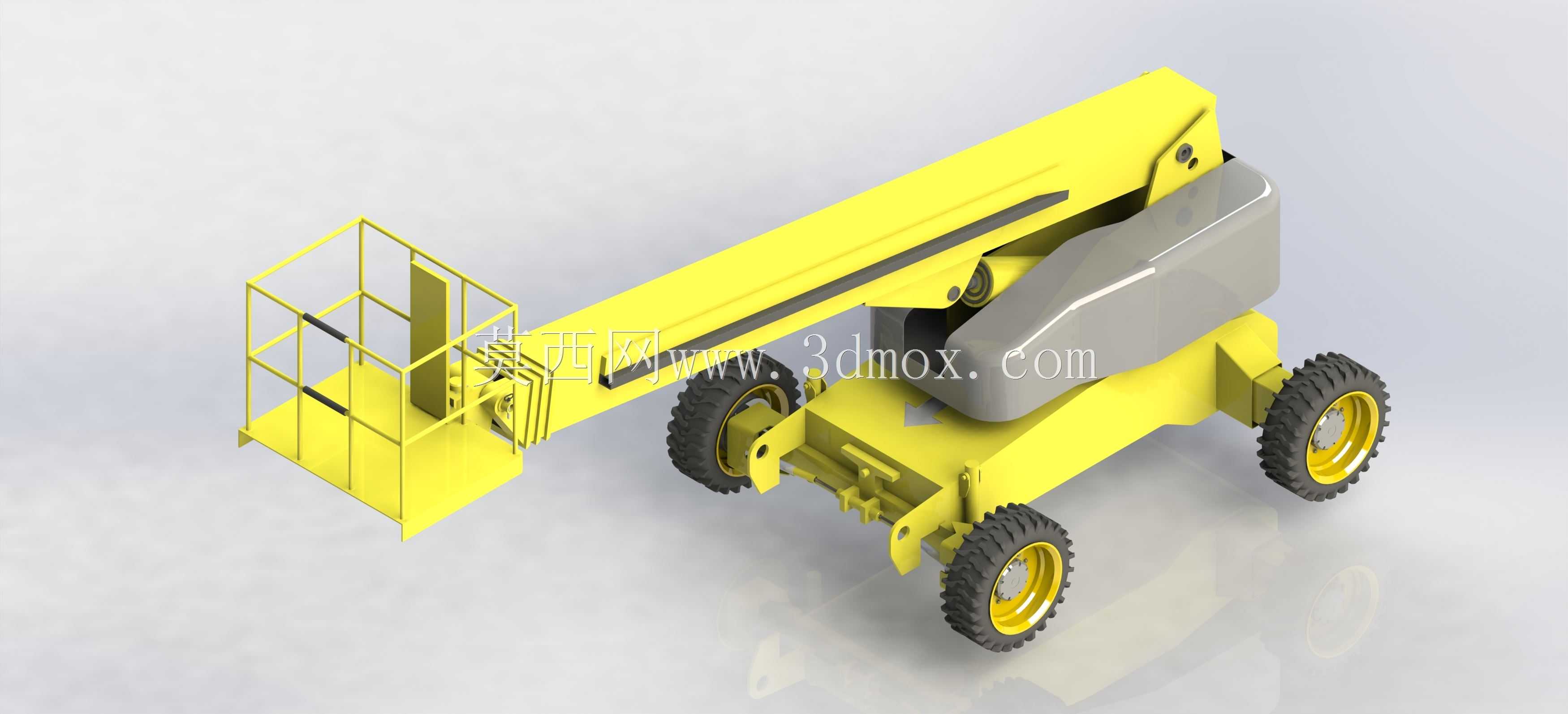

这款自行走直臂式高空作业设备，主要面向建筑施工外立面维护、工业厂房管线检修、场馆场馆设施安装、大型仓储货架高位理货、影视广告高空拍摄等多场景的高空作业需求，能够替代传统脚手架、登高梯等低效高风险作业工具，为作业人员提供稳定安全的高空操作工位，同时承载必要的作业工具与物料，大幅提升高空作业的效率与安全系数。设备整体采用轮式自行走底盘布局，搭配大花纹深沟槽的越野轮胎，能够在硬化铺装路面、工地非硬化泥泞场地、厂房环氧地坪等多种地面条件下平稳行驶，无需额外牵引转运设备，可独立完成作业点之间的转场移动，转场过程无需拆解臂架结构，到位后即可快速展开作业。核心举升结构采用直臂伸缩式设计，臂架内部集成多级伸缩油缸与同步伸缩机构，可根据作业高度需求平稳调节臂架伸出长度，臂架根部与转台铰接，搭配变幅油缸可实现臂架仰角的大范围调节，转台可实现360度连续回转，能够覆盖底盘周围大范围的作业区域，无需频繁调整设备停靠位置。臂架末端搭载的护栏式作业平台，四周设置高度符合安全规范的防护栏杆，平台底部采用防滑花纹钢板铺设，预留工具挂载点位与物料放置空间，平台与臂架连接处设置调平机构，无论臂架处于何种仰角、回转位置，作业平台始终保持水平状态，避免平台倾斜导致的物料滑落、人员站立不稳等安全隐患。底盘部分采用一体化刚性焊接车架，内部集成动力单元、液压泵站、配重块与控制系统，四轮配置行车制动与驻车制动机构，保障行驶与作业过程的稳定性，整车外形尺寸经过优化设计，在臂架完全收回的行驶状态下，整机长度、宽度与高度满足常规厂区道路、建筑通道的通行要求，能够顺利通过标准尺寸的车间大门、施工电梯入口，适配更多狭窄作业场景的进出需求。液压系统采用负载敏感设计，可根据臂架伸缩、变幅、回转、平台调平等不同动作的负载需求自动调节输出流量，动作运行平稳无冲击，同时降低不必要的动力损耗，控制系统集成在作业平台与底盘两处，作业人员可在平台上自主控制设备行驶、臂架动作，地面辅助人员也可在底盘侧进行应急操控，全方位保障作业过程的可控性与安全性。
