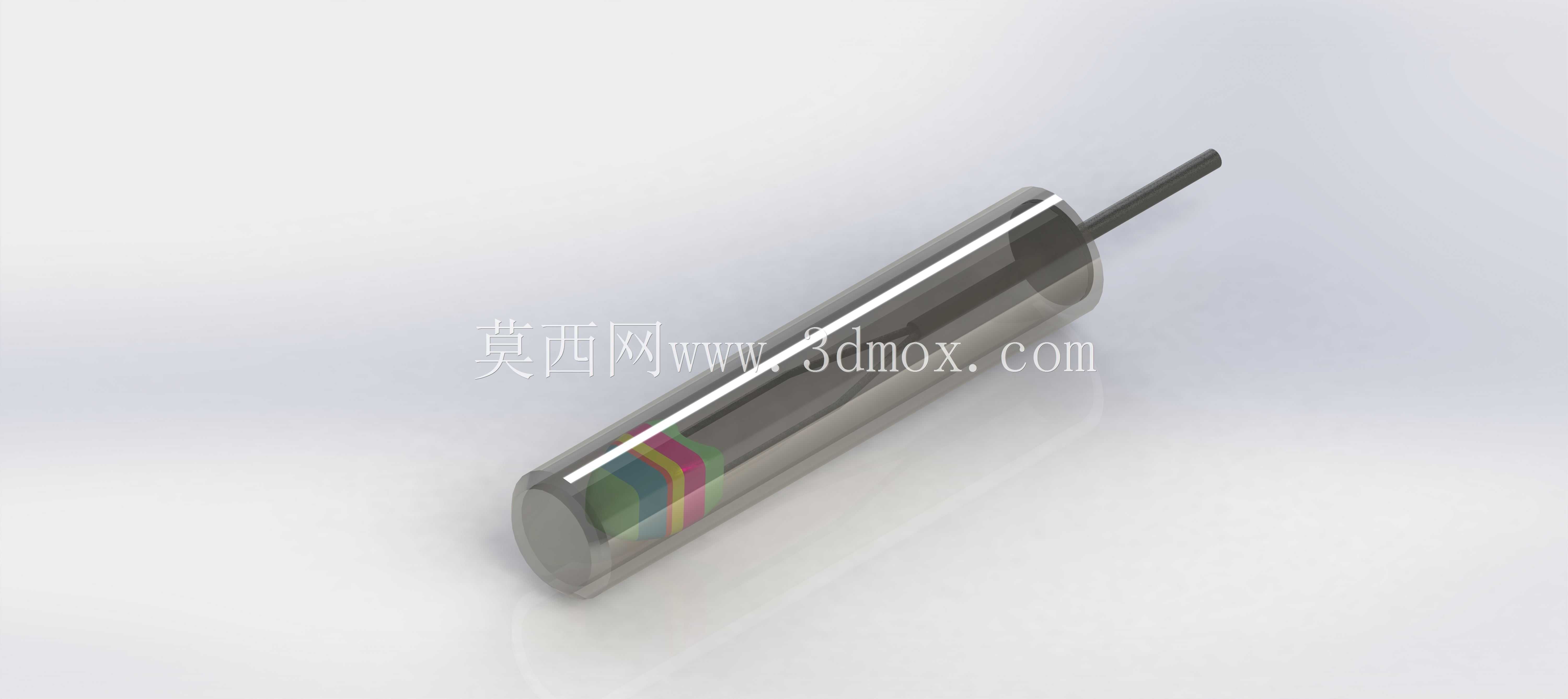

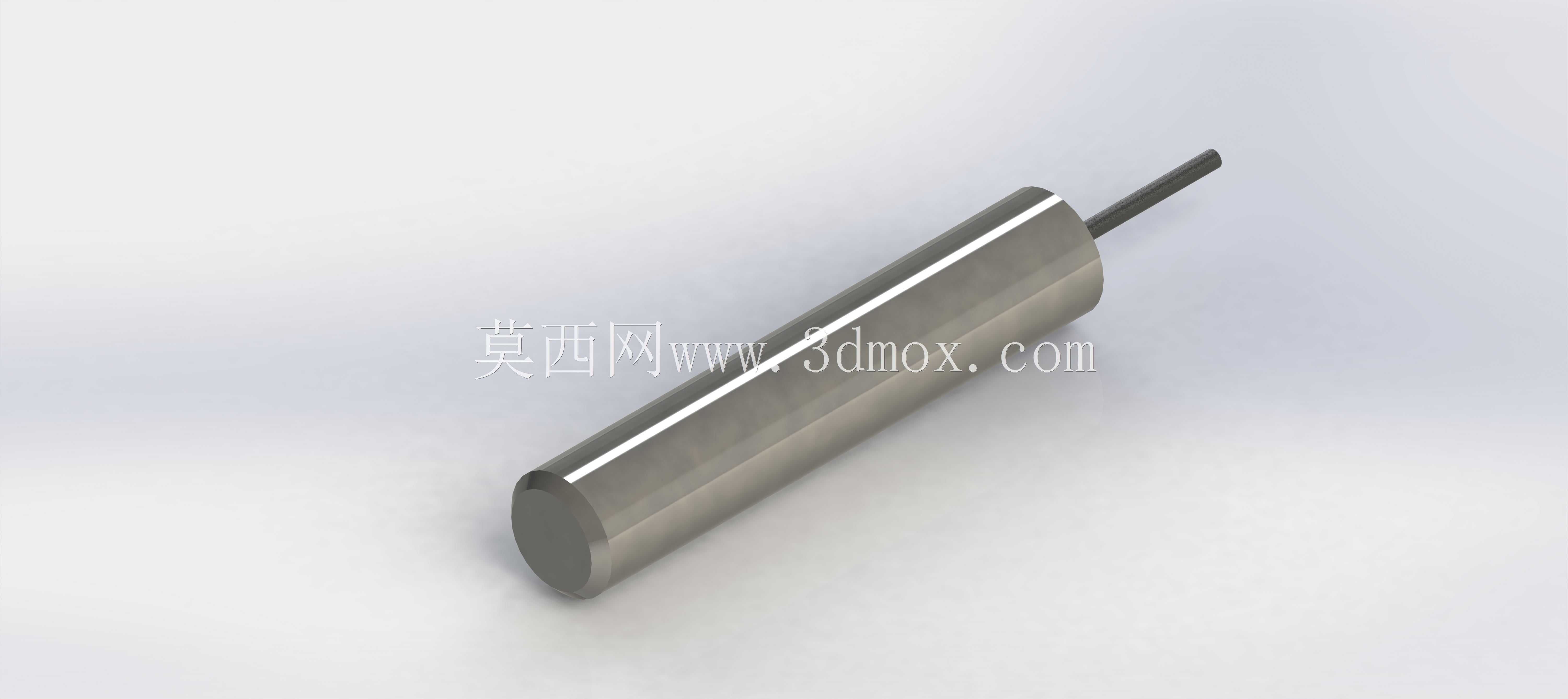

钢制封装NTC热敏电阻温度传感元件

在工业测温场景里，这类带钢制外壳的NTC热敏电阻是很常用的接触式测温元件，不像裸露的热敏芯片容易被介质磕碰、腐蚀，金属外壳能直接把探头伸到需要测温的点位，不管是小型设备的腔体内部、管路外壁，还是实验装置的测温孔位，都能适配安装。做结构设计的时候，首先要考虑的是外壳的防护性，圆柱型的金属壳加工难度低，密封工艺成熟，端部做圆弧过渡既可以避免安装时刮伤配合面，也能减少插入测温介质时的阻力，尾部引出的导线做了密封固定，防止水汽、油污顺着引线缝隙渗入内部损坏热敏芯片。

从功能特性来说，这款元件采用10欧姆规格的NTC热敏芯片，电阻值随温度变化的线性区间能覆盖多数常规工业测温需求，响应速度比带厚重保护套的探头更快，钢制外壳的导热系数足够，能快速把被测点位的温度传递到内部热敏芯片上，不会因为外壳隔热导致测温滞后太多。实际选型的时候，要注意安装边界，圆柱外壳的直径要和预留的安装孔匹配，插入深度要保证热敏芯片所在的前端段完全处于被测温区，不然会因为外壳尾部和外界接触产生测温误差，引线的长度要根据走线空间预留，避免拉扯导致引线和外壳的密封处开裂。

很多做小型温控设备、加热模块、实验装置的结构工程师，在做三维布局的时候，都会优先选这类封装成熟的热敏探头，不用自己单独设计热敏芯片的封装结构，只需要在安装位预留对应的安装孔，考虑好探头的固定方式，比如用卡簧、螺纹套或者耐高温胶固定就行。设计三维模型的时候，要准确还原圆柱外壳的同轴度，尾部引线的出线位置要和实际产品一致，避免装配的时候出现引线和周边结构干涉的问题，外壳的表面粗糙度不用做过高要求，毕竟这类探头多数是内置在设备内部，不涉及外观面，只要尺寸公差控制在合理范围，满足安装配合要求就可以。

日常应用里，这类探头还会用在小型家电的温控模块、动力电池包的点位测温、工业控制柜的内部温度监测场景，不同场景下对引线的耐温等级、外壳的防腐性能会有不同要求，但基础的钢制圆柱封装结构是通用的，三维建模的时候可以把这个结构做成基础模板，后续根据不同需求修改外壳长度、引线长度、固定结构就行，能减少重复建模的工作量。做装配校验的时候，要注意探头插入后，尾部的引线不能和周边的运动部件、发热高温部件靠太近，避免引线被磨破或者烤坏，预留的走线空间要能容纳引线的弯曲半径，不要硬折引线导致内部线芯断裂。
