微型试验用原型电路板结构设计

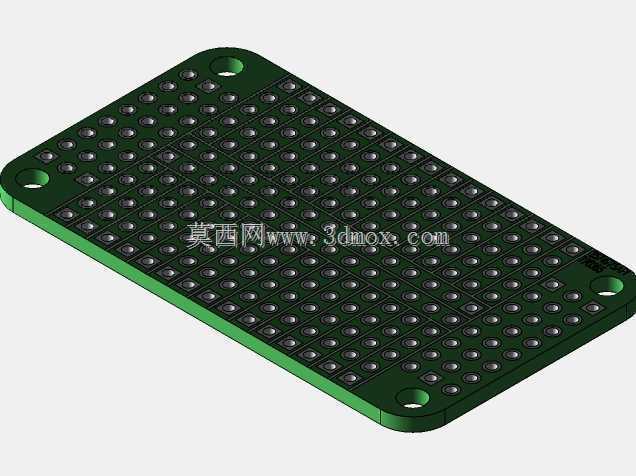

　　在电子硬件研发的前期验证环节，这类微型原型电路板是工程师开展功能调试、元件适配测试的核心载体，常应用于消费电子小功能模块验证、工业控制单元预研、教学实验电路搭建等场景，区别于量产定型的PCB产品，它的设计逻辑完全围绕快速迭代、灵活调试的需求展开。从结构设计层面看，这块原型板遵循了试验板的典型布局逻辑，板上预留了充足的元件插装与焊接空间，没有采用量产板那种高密度紧凑布线的思路，方便工程师在验证过程中临时更换元件、飞线调整电路走向，不需要因为局部电路修改就重新制板，能大幅压缩前期研发的试错周期。安装边界上，板体设置的3毫米直径安装孔是结构适配的核心参数，这个尺寸的安装孔可以匹配常规的M3规格螺丝、铜柱，

　　既可以直接固定在通用的电子实验台架上，也能适配小型设备内部的预留安装位，不需要额外做转接结构就能完成装配，在小型传感模块、微型控制单元的样机搭建中，这种标准化的安装尺寸能减少结构匹配的工作量。实际使用中，这类原型板不需要考虑量产时的拼板效率、SMT贴装节拍等生产端约束，设计时更侧重调试操作的便利性，板边预留了足够的手持操作空间，避免焊接调试时被周边结构干涉，元件排布也预留了万用表表笔、示波器探头的接触空间，方便测试时直接获取测点信号。不少刚接触硬件开发的工程师容易忽略原型板的结构设计细节，实际上合理的安装孔位、宽松的布局预留，能让调试过程少很多不必要的麻烦，比如如果安装孔尺寸不统一，每次固定都要找适配的紧固件，要是元件排布过密，

　　飞线或者更换元件时很容易碰伤周边已经焊好的器件。这块板的结构设计刚好平衡了原型验证的灵活性和装配的通用性，不管是用来搭建简单的LED驱动测试电路，还是验证微型传感器的信号采集电路，都能快速完成装配固定，不需要额外加工定制安装结构，对于需要快速出功能样机的研发项目来说，这种遵循通用试验规范的原型板结构，能帮结构工程师省掉很多定制化安装件的设计工作，把更多精力放在核心功能的验证上。
