123毫米标准电感器三维结构设计

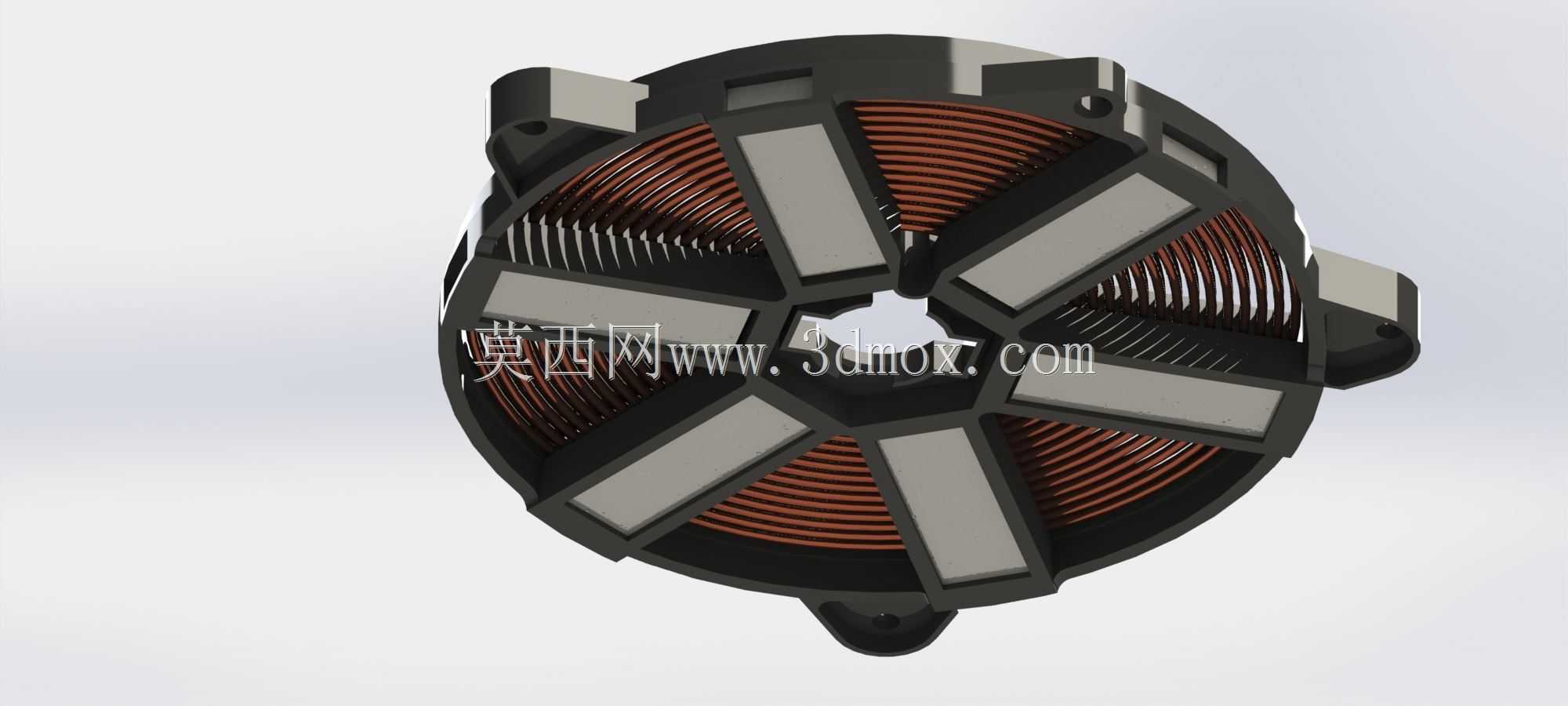

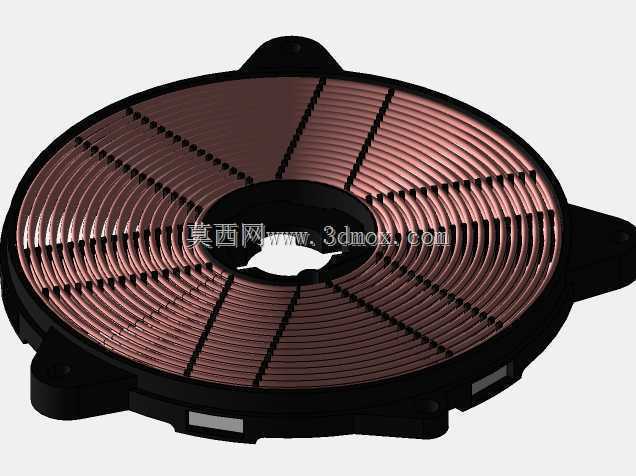

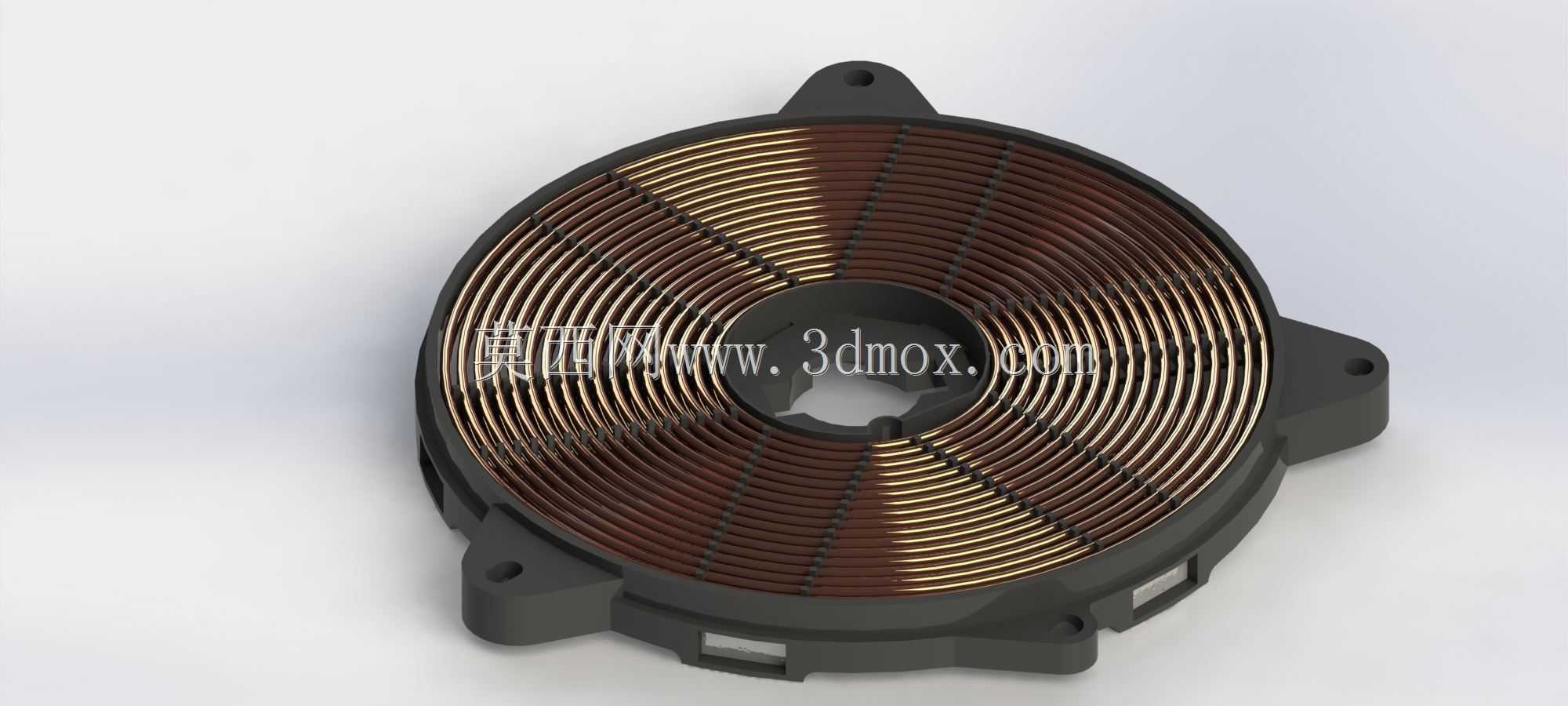

　　这款盘式结构的电感器件，在中小功率电磁感应类设备中应用十分广泛，常见于家用电磁加热设备、工业感应加热模组、无线电能传输发射端等场景，核心作用是通过电磁感应原理实现电能与磁能的转换，在电路中承担谐振、滤波、能量耦合的功能。从结构设计来看，整体采用圆形对称布局，主体为多层密绕的铜质线圈，线圈匝间做了均匀的绝缘分隔处理，既保证了绕组的排布规整度，也能避免大电流工况下出现匝间短路的风险，绕组外层的绝缘包覆层兼顾了耐热与绝缘性能，适配长时间工作的温升需求。外围的安装基座采用耐高温工程塑料一体成型，三个带安装孔的固定耳沿圆周120度均匀分布，安装孔位做了沉台设计，装配时螺丝头部不会突出基座平面，不会干涉周边其他元器件的排布，

　　基座侧面预留的多个卡槽结构，用于线圈引线的走线固定与温度检测元件的嵌入安装，中心的通孔结构既可以作为定位基准，也能适配穿过式的温度传感器安装，实时监测线圈工作时的核心温度。设计过程中优先考虑了绕组的散热路径，线圈与基座之间预留了微小的通风间隙，工作时产生的热量可以通过间隙内的空气流动带走，同时基座的安装耳与设备安装面接触后，也能通过热传导将部分热量传递到设备壳体上，降低线圈自身的温升速率。外形尺寸上整体直径控制在123毫米，安装孔的中心距、基座的整体厚度都做了标准化适配，可以直接替换同规格的市面通用电感产品，不需要额外修改设备的安装腔体结构。线圈的绕组匝数、线径选型都匹配常规的谐振工作参数，建模时还原了每一层绕组的排布弧度，

　　没有做简化的实心体处理，对于做电磁仿真、设备结构干涉检查的设计人员来说，可以直接导入模型做装配验证，不需要额外重构绕组细节。基座的边角位置都做了圆角过渡处理，避免生产装配过程中尖锐边角划伤操作人员或者破坏线材绝缘层，引线出口位置做了导向弧面，引线弯折时不会出现直角死折，有效降低引线断裂的风险。
