Nidec3-5V微型丝杆步进电机结构设计

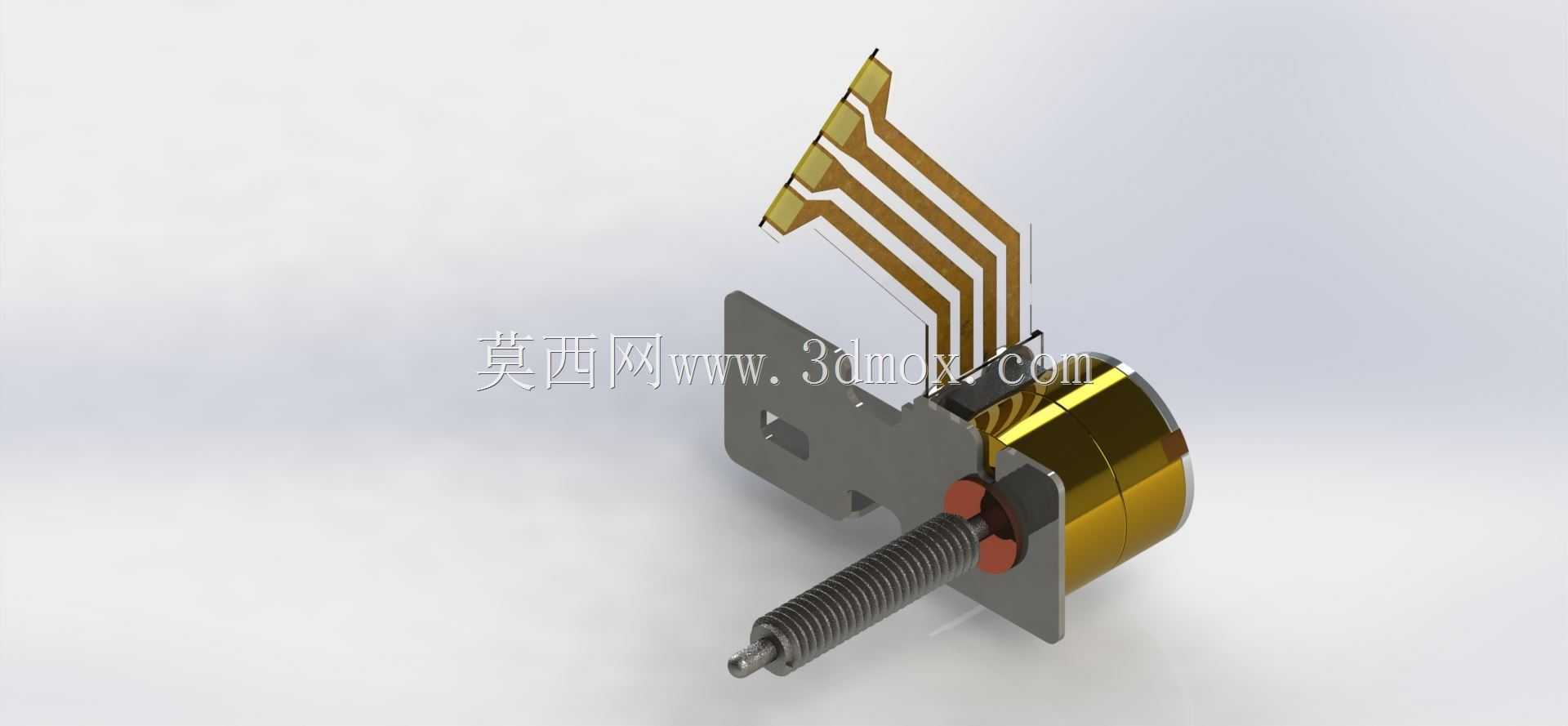

　　这款微型步进电机的设计，核心瞄准小空间精密位移类场景的使用需求，常见于便携光学设备调焦机构、小型医疗采样装置进给单元、桌面级精密执行模组这类对安装体积、传动精度有严苛要求的领域，区别于常规步进电机搭配独立丝杆副的结构，这款产品直接将梯形丝杆集成在电机输出轴端，省去了额外的联轴器、轴座安装空间，整体轴向尺寸压缩到了常规同规格步进电机加联轴器组合的六成左右，能适配内部空间极度紧凑的电子设备内部安装需求。从结构设计逻辑来看，电机本体采用永磁式步进结构，额定工作电压覆盖3V到5V区间，刚好匹配多数便携电子设备、小型嵌入式控制板的供电范围，不需要额外做升压电路适配，降低下游设备的电路设计复杂度。引出端采用柔性FPC排线设计，

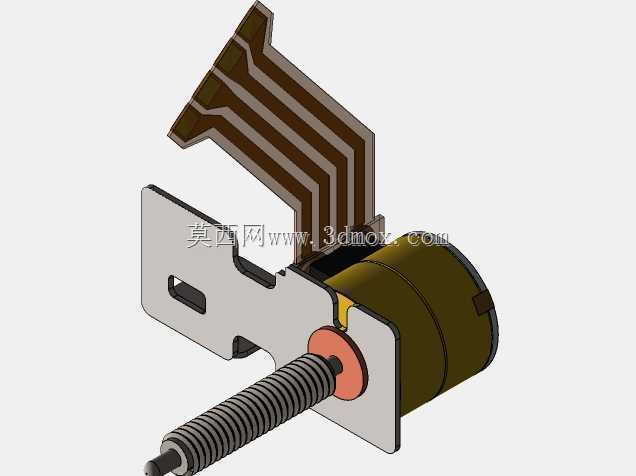

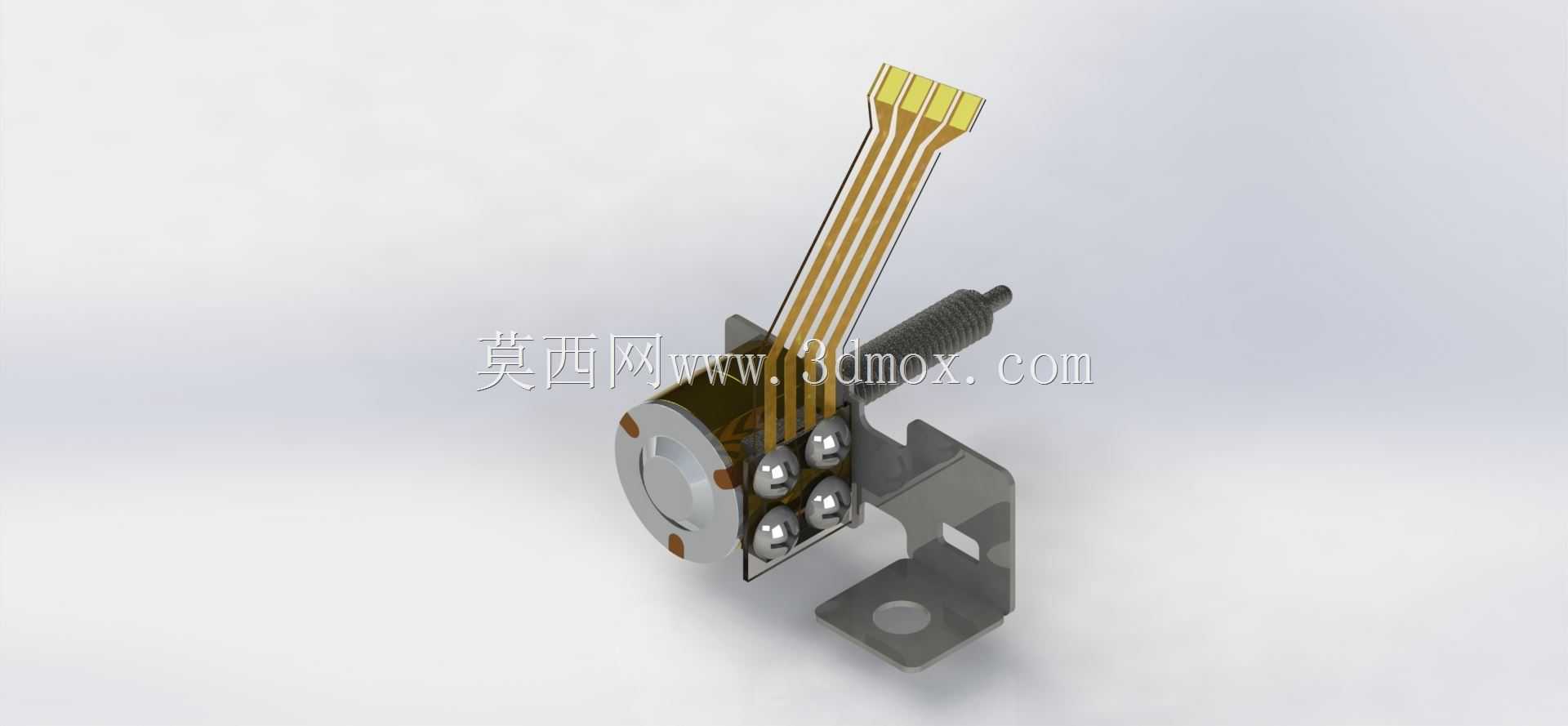

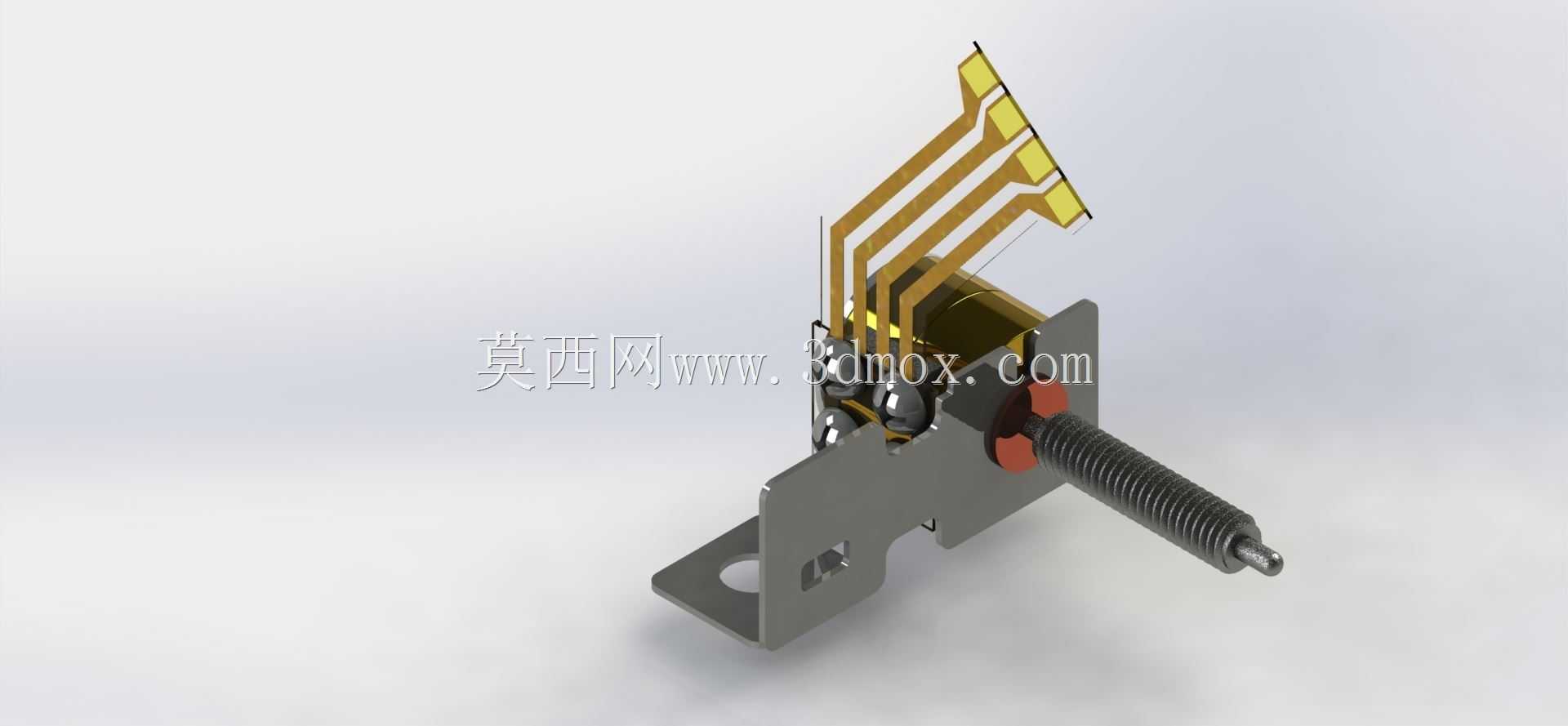

　　排线做了等长差分布线，四根接线对应两相绕组的驱动端，排线弯折寿命满足设备反复开合、内部走线弯折的使用要求，安装时不需要额外焊接接线端子，直接将FPC插入对应连接器即可完成电气连接，大幅提升产线装配效率。安装固定端采用L型一体式金属支架，支架上预留两个定位安装孔，孔位公差按照IT7级精度设计，安装时可以直接通过螺丝将电机固定在设备基板上，支架与电机本体的配合面做了止口定位，避免电机运行过程中出现径向偏移，保证丝杆传动的同轴度。丝杆部分采用导程0.5mm的梯形丝杆，丝杆端部做了球面顶头设计，运行时和被驱动部件接触应力更小，传动过程中不会出现卡滞、爬行问题，电机步距角为18度，搭配细分驱动可以实现微米级的进给精度，

　　满足精密位移场景的控制要求。设计过程中特意将绕组与金属外壳之间做了绝缘隔离处理，避免设备金属外壳带电引发的安全问题，电机外壳采用镀镍锌合金材质，既可以屏蔽绕组运行时产生的电磁干扰，避免影响设备内部其他敏感电子元件的正常工作，也能提升壳体的防锈能力，适配潮湿、多尘的复杂使用环境。从安装边界来看，电机本体直径仅10mm左右，搭配支架后的整体径向尺寸不超过15mm，丝杆伸出最大长度根据实际行程需求可以做适配调整，模型中还原的安装尺寸完全匹配量产实物的装配公差，结构设计人员在做设备整体布局时，可以直接调用该模型核对安装空间、校验传动路径，不需要反复测绘实物尺寸，能大幅缩短小型精密设备的研发周期，避免后期装配时出现干涉、安装位不匹配的问题。
