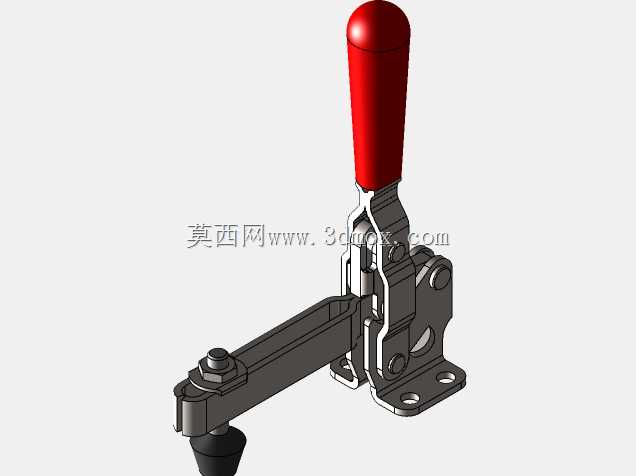

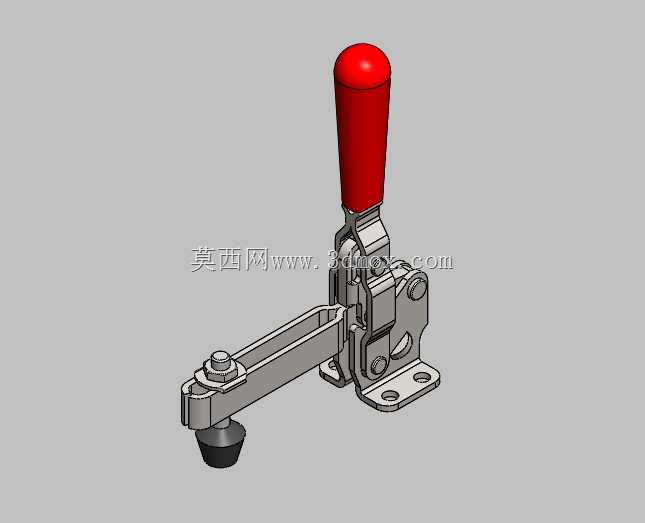

立式手动快速夹钳压紧工装结构

这款手动快速夹钳是工装夹具领域应用极广的压紧类标准部件，常见于各类需要频繁开合、快速压紧定位的生产场景，覆盖电子装配工位的电路板固定、木工加工中的板材定位、五金件焊接时的工件夹持、包装工序的箱体压合、小型零部件组装时的位置锁定等诸多场景，相比传统螺栓压紧、压板锁固的方式，它的操作效率能提升数倍，操作人员无需借助额外工具，单手握持手柄即可完成压紧与释放动作，大幅降低重复装夹的劳动强度，适配中小批量多品种的柔性生产需求。从功能特性来看，它采用肘节式死点锁紧结构，当手柄下压至锁紧位置时，内部连杆机构越过力学死点，即便承受加工过程中的振动、冲击载荷，夹钳也不会意外松脱，能提供稳定持续的压紧力，压头端部采用软质橡胶材质，既可以避免压伤工件表面，也能通过自身形变补偿工件厚度的微小公差，适配不同厚度的被夹持物件。设计层面上，整体结构采用模块化集成思路，将手柄、连杆组、安装底座、压臂整合为独立单元，底座预留两个标准安装孔位，可直接通过螺栓固定在工装板、工作台面或者专用夹具基板上，无需复杂的二次加工适配；压臂采用长条形开槽设计，压头组件可沿槽道前后滑动调整位置，能根据不同工件的尺寸、压紧点位置灵活调整压合行程，适配不同规格的工件装夹需求。安装边界方面，底座安装孔的孔距符合行业通用的夹钳安装标准，锁紧状态下整体高度、压臂伸出长度都控制在紧凑范围内，不会占用过多工装空间，手柄采用符合人体工学的红色防滑握套，握持手感舒适，操作时施力方向符合人手自然发力角度，长时间重复操作也不易产生疲劳，整体金属部件采用镀锌防锈处理，能适应车间内多粉尘、少量切削液飞溅的工作环境，长期使用也不易出现锈蚀卡滞的问题，维护时仅需定期在连杆铰接点滴注少量润滑油即可保持动作顺畅。
