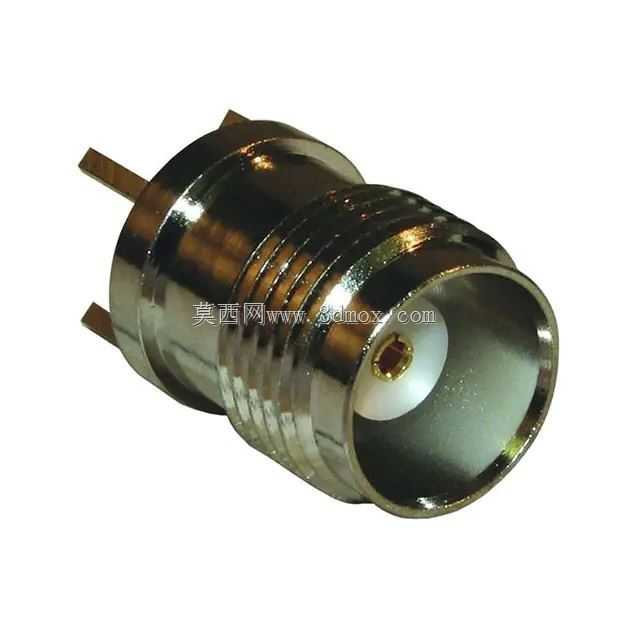

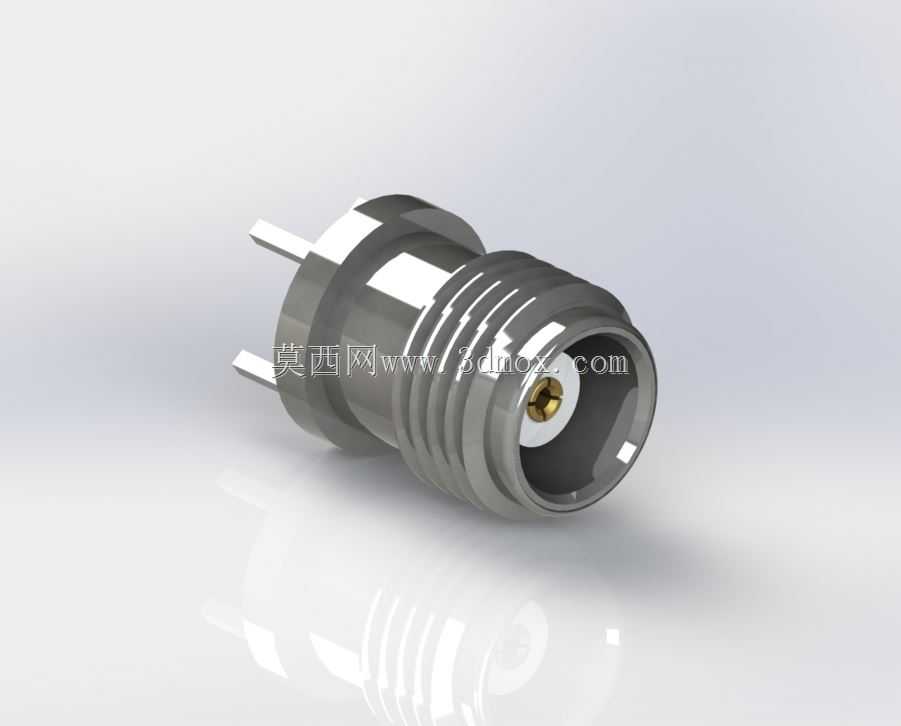

11GHz频段TNC同轴隔板垂直PCB射频连接器

这款射频同轴连接器主要面向高频信号传输场景设计，可广泛应用在无线通信设备、射频测试仪器、航空航天机载电子单元、工业无线传感终端、毫米波通信模组等需要稳定高频信号互联的领域，作为射频链路中板端连接的核心部件，承担着同轴传输线与印制电路板之间的信号衔接作用，能够在11GHz的工作频段内维持稳定的阻抗匹配特性，最大限度降低信号传输过程中的回波损耗与插入损耗，避免高频信号在连接节点处出现反射、衰减或串扰问题，保障射频信号的完整传输。

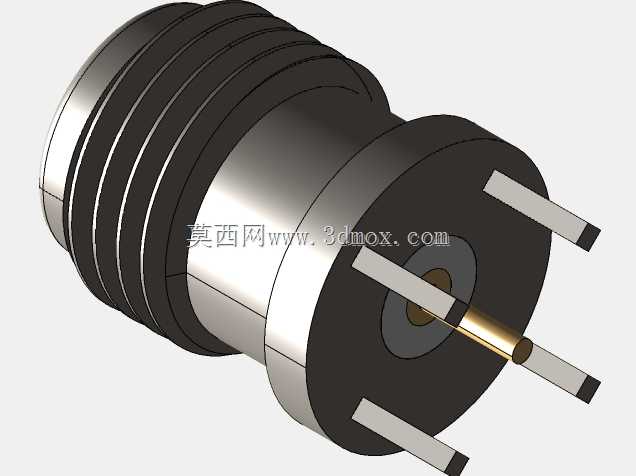

产品采用隔板垂直安装的结构形式，设计阶段充分考虑了机箱面板与PCB板的装配空间约束，连接器主体穿过设备隔板后通过自带的法兰结构完成面板侧的固定，尾部插针垂直插入PCB板对应的焊盘孔完成焊接固定，这种安装方式既可以实现机箱内外射频通路的物理分隔，提升设备整体的电磁屏蔽效能，又能让射频线缆从机箱外侧直接对接连接器，无需在机箱内部预留过长的同轴线缆走线空间，有效压缩整机内部的布局占用空间。连接器的接口端遵循标准TNC型射频接口规范，螺纹锁紧的连接结构可以保证对接后的连接强度，在存在振动、冲击的工业或车载使用场景下也不会出现接口松脱的问题，相比卡扣式的BNC接口具备更可靠的连接稳定性，适配常用的TNC型同轴线缆接头。

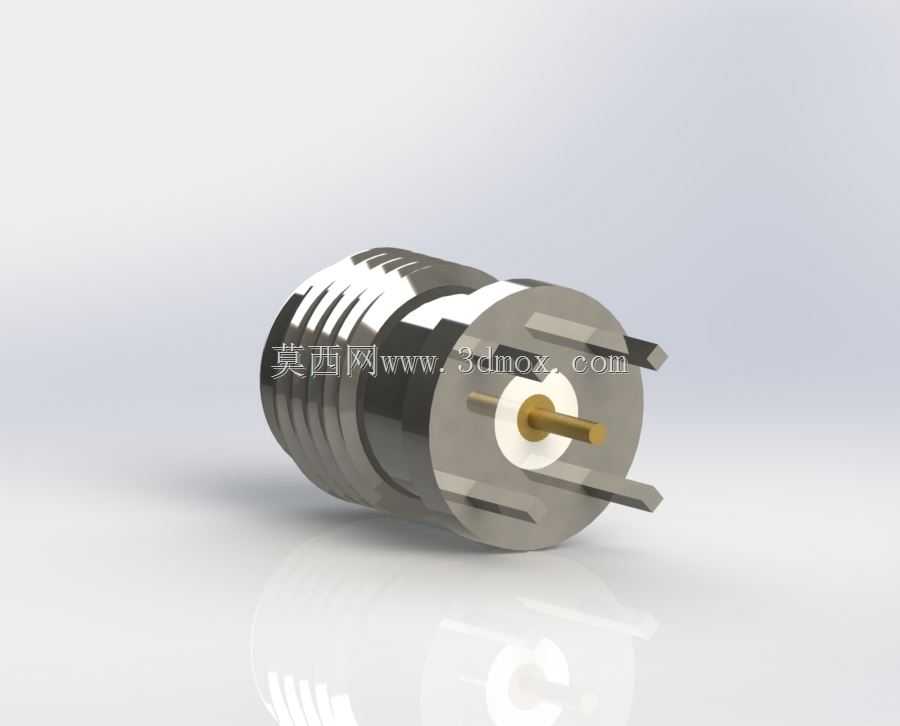

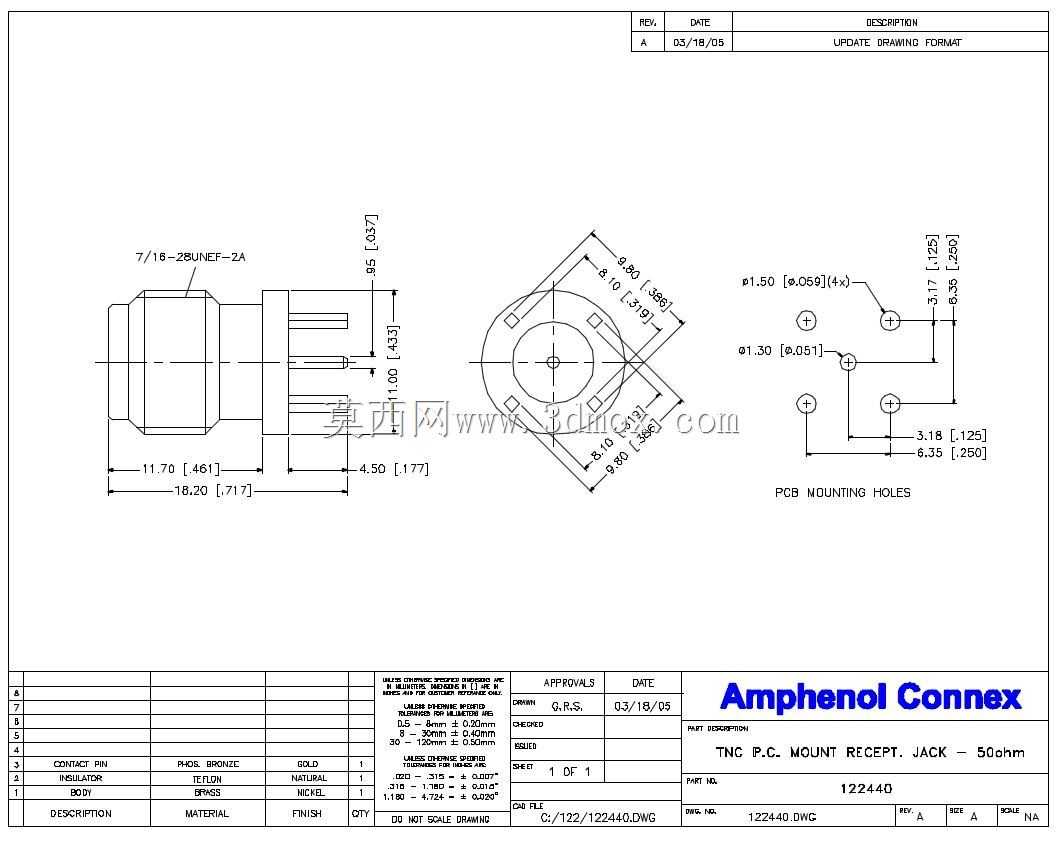

设计过程中严格控制了内部导体的同轴度与介质支撑的结构尺寸，保证全链路保持50欧姆的标准射频阻抗，外壳采用金属切削加工成型，表面做镀镍钝化处理，既具备良好的耐腐蚀性能，又能形成连续的电磁屏蔽层，隔绝外界电磁干扰对内部传输信号的影响，同时避免内部射频信号向外辐射产生电磁泄漏。尾部的两个定位插针与信号插针的位置公差控制在极小范围内，能够适配常规厚度的FR-4材质PCB板，插针长度经过精准核算，既可以保证波峰焊或手工焊接时的焊锡浸润深度，又不会因为插针过长导致焊接后在PCB背面形成突出的锡尖，避免与板上其他元器件产生安全距离不足的问题。法兰盘上预留的安装孔位与行业通用的TNC隔板连接器安装尺寸完全兼容，工程师在做设备迭代或替换原有连接器时无需重新修改机箱隔板的开孔尺寸与PCB的封装焊盘，可直接完成替换装配，大幅降低设计变更带来的额外成本。连接器的整体外形做了圆滑过渡处理，没有尖锐的棱角结构，在生产装配过程中不会划伤操作人员的手部，也不会刮伤同轴线缆的外护套，金属外壳的粗糙度经过严格控制，既保证外观质感，又能在插拔对接时顺畅旋合，不会出现卡滞问题。
