3GHz TNC隔板PCB边缘安装同轴连接器

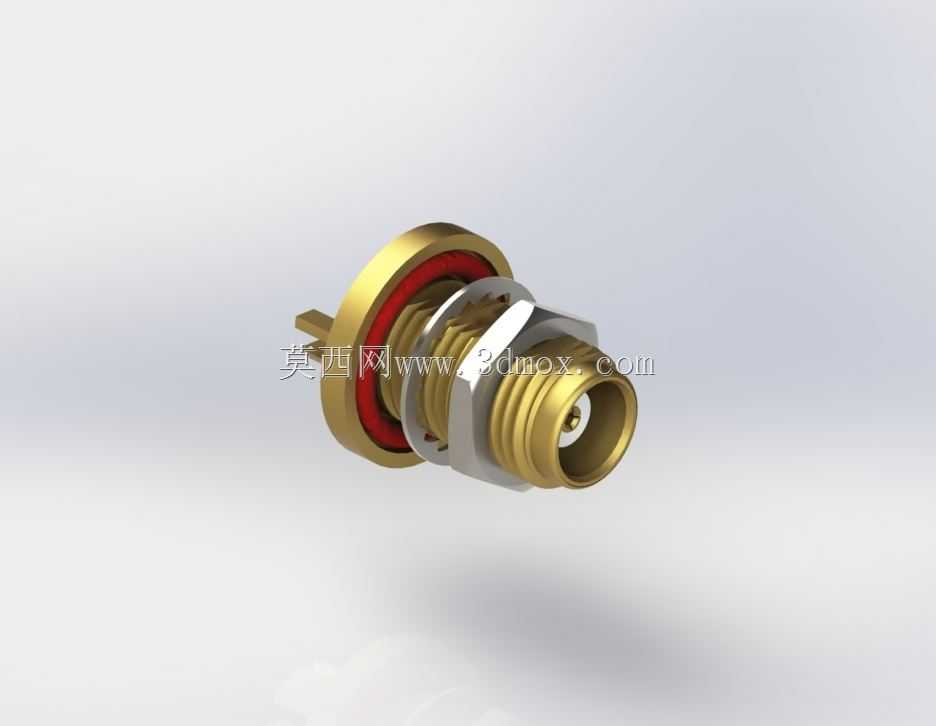

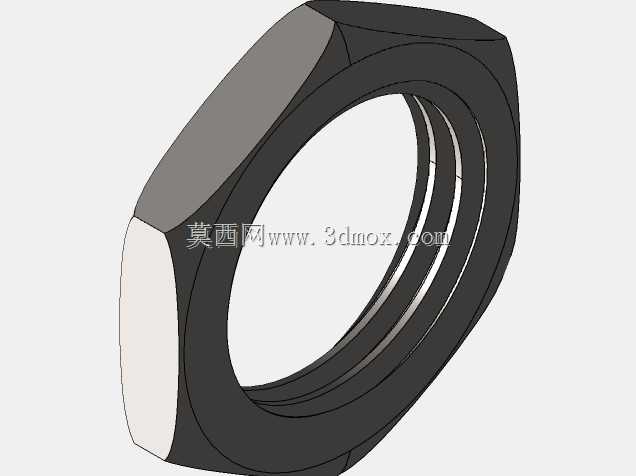

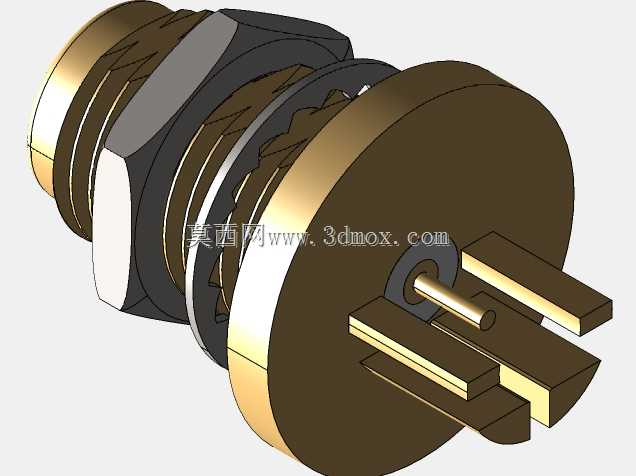

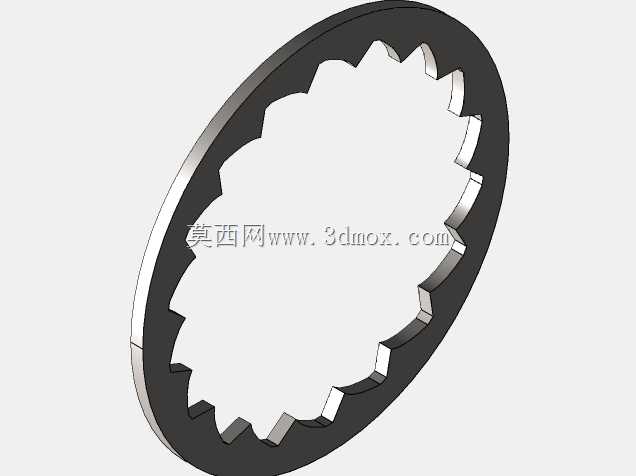

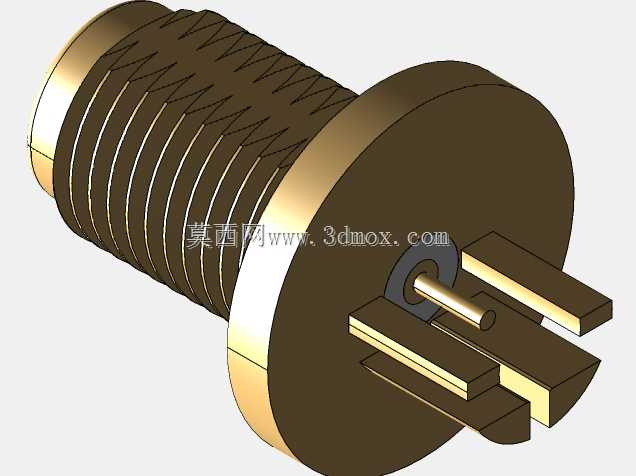

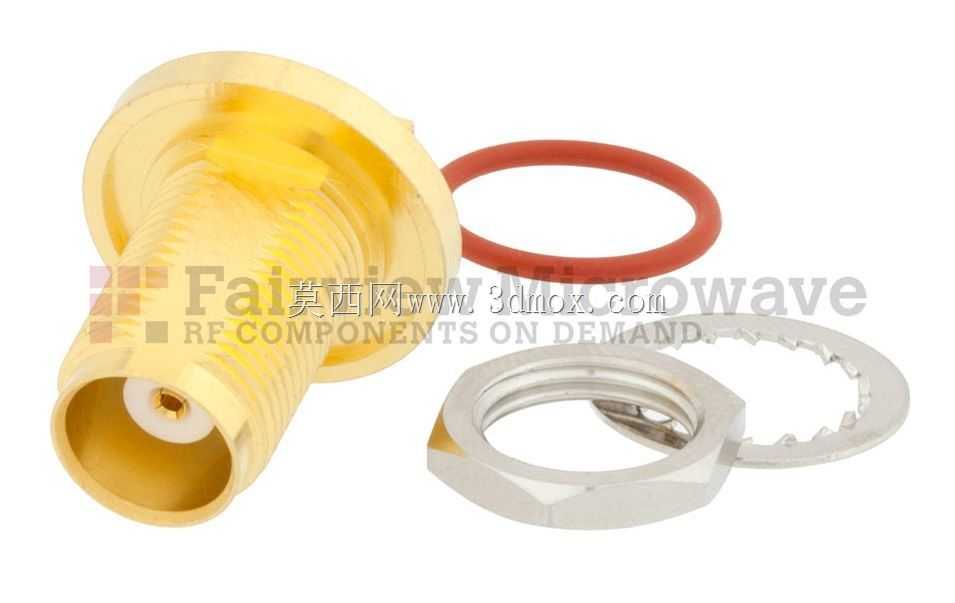

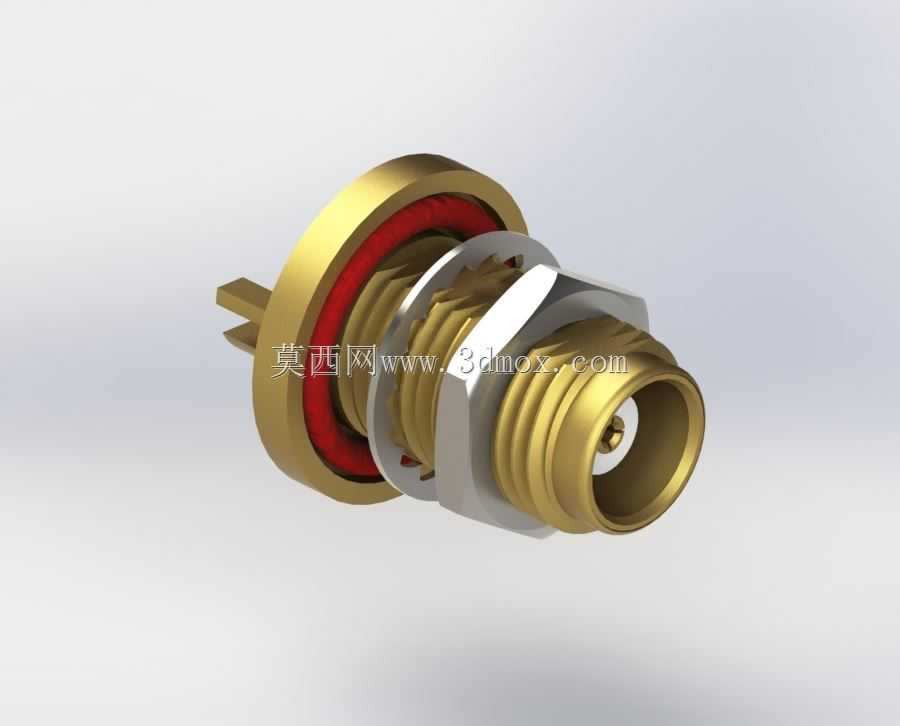

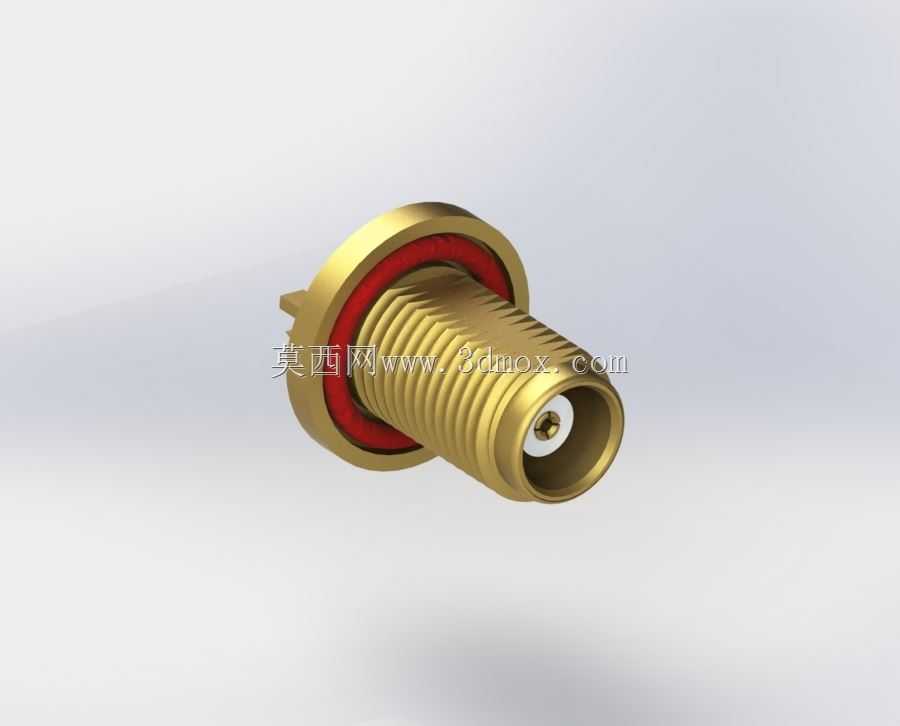

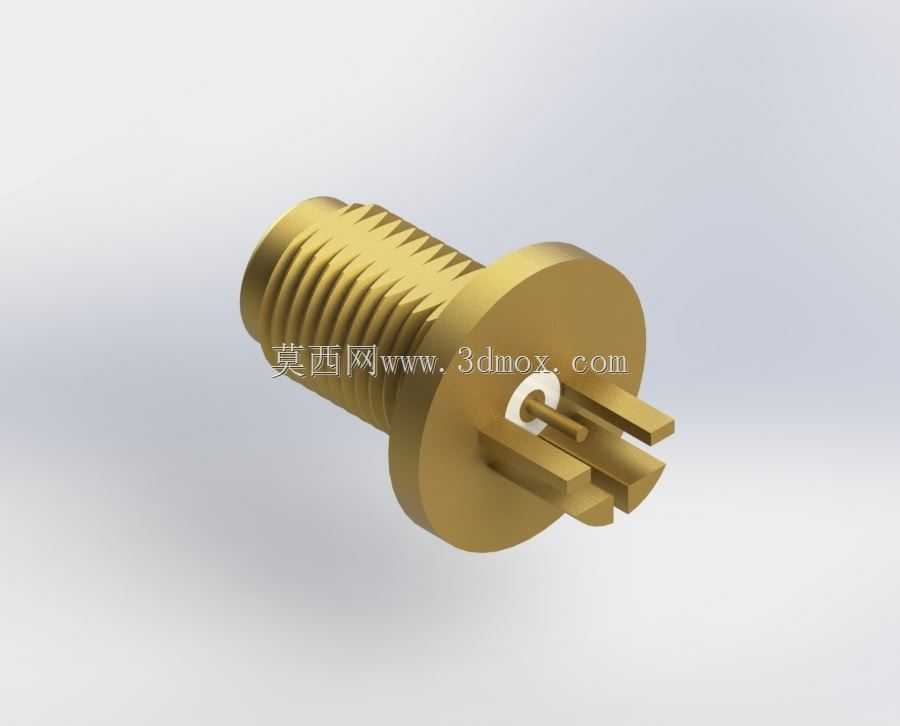

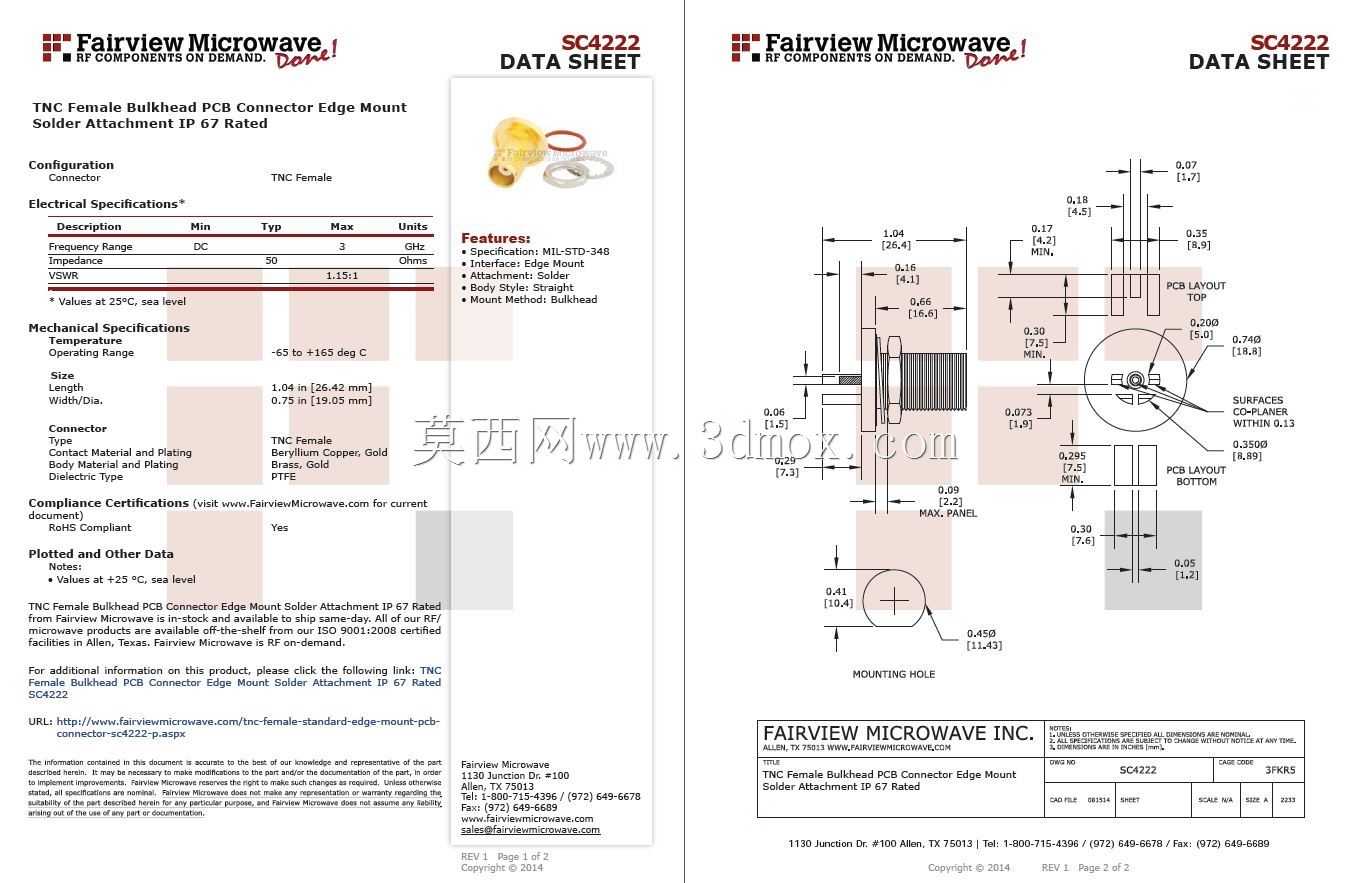

这款射频同轴连接器主要面向3GHz频段内的射频信号传输场景，广泛应用在通信基站射频前端、测试测量仪器接口、工业无线通信设备、航空航天机载射频链路等需要实现隔板穿墙、PCB板边缘直连的信号连接场景，能够在设备壳体分隔的舱段之间建立稳定低损耗的射频通路，避免舱内电磁干扰向外泄漏，同时阻挡外部电磁杂讯进入敏感射频电路区域。在实际设备装配中，该连接器承担射频信号的物理连接与电磁屏蔽双重作用，一端通过螺纹锁紧结构固定在设备金属舱壁或隔板上，依靠内置的弹性密封垫圈实现安装位置的电磁密封与机械防松，另一端直接焊接在印刷电路板的边缘焊盘上，省去额外的转接线缆与连接接头，大幅缩短射频信号的传输路径，降低链路中的信号插入损耗，减少阻抗不连续点带来的信号反射问题。产品设计阶段围绕3GHz频段的阻抗匹配要求展开，整体内部导体与绝缘支撑结构严格遵循50欧姆射频阻抗标准，接口采用通用TNC螺纹连接制式，能够与同规格的TNC公头接头实现可靠锁紧，相比卡扣式的BNC接口具备更优异的抗振动性能，在移动设备、户外部署的通信设备中不会因为振动冲击出现连接松脱导致的信号中断。外形结构上，连接器采用同轴阶梯式设计，前端为标准TNC母头接口，中部设置六角锁紧螺母与配套平垫、密封圈，尾部延伸出PCB焊接引脚，安装时仅需在隔板上开设对应直径的安装圆孔，将连接器从一侧穿入后在另一侧旋紧锁紧螺母即可完成隔板固定，尾部引脚长度与间距匹配常规厚度的PCB板边缘焊盘位置，焊接后连接器本体与PCB板保持垂直固定状态，不会出现歪斜偏移，能够为外部接头插拔提供稳定的结构支撑。设计过程中充分考虑了批量装配的工艺性，所有金属部件采用车削一体加工成型，接触部位镀金处理提升导电性能与抗腐蚀能力，绝缘支撑件采用高频性能优异的聚四氟乙烯材质，既保证内部导体的同轴定位精度，又能在宽温度范围内维持稳定的介电常数，确保高低温环境下射频性能不会出现明显波动，同时整体结构没有多余的零散部件，装配流程简单，适合自动化产线的批量焊接与组装作业，能够有效降低设备整体的装配成本与后期维护难度。
