三轮摩托后轮悬挂摇臂传动总成设计

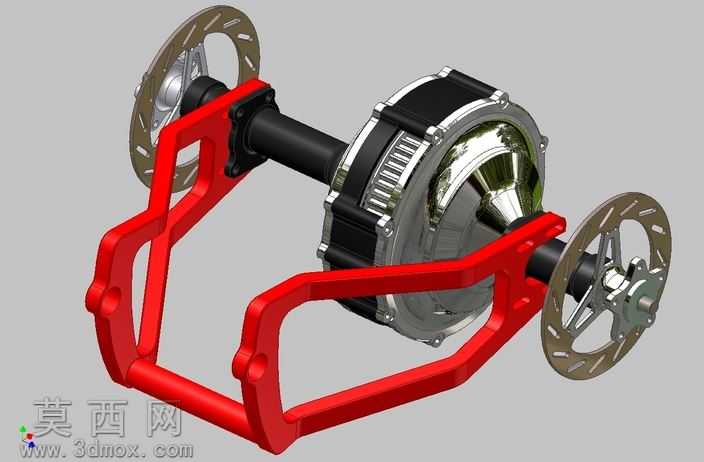

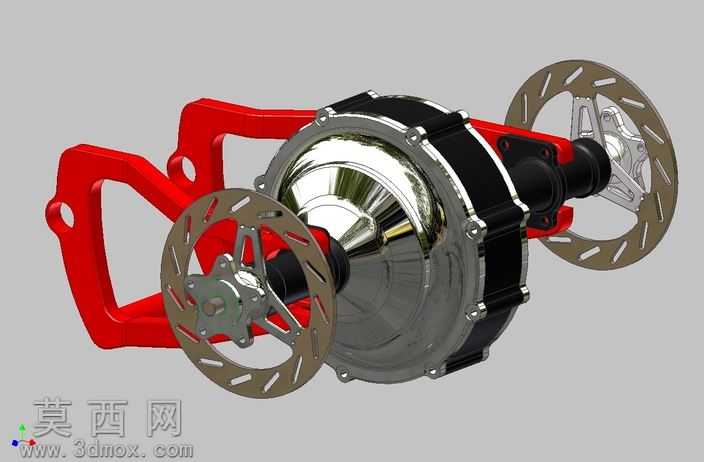

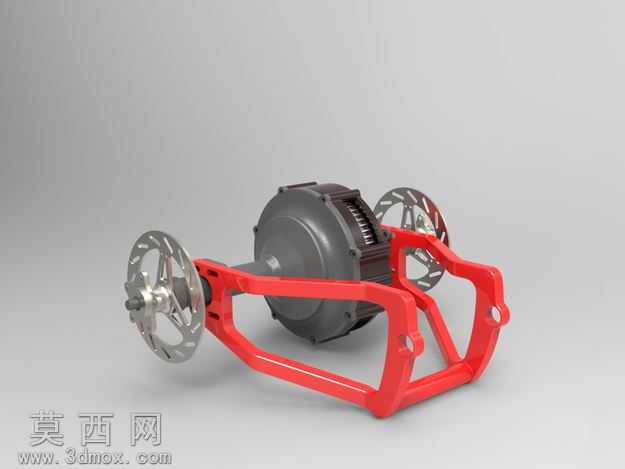

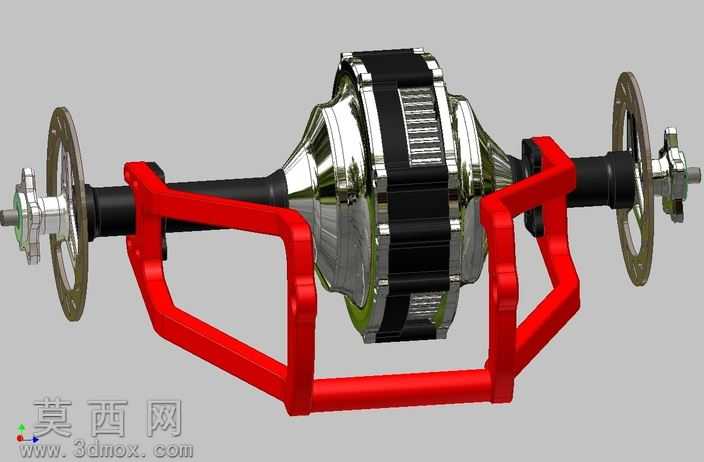

本作品为三轮摩托车后轮配套的摇臂式悬挂传动集成总成，建模过程采用自顶向下的参数化设计思路，先完成整体装配空间的基准搭建，再逐一对各子部件进行精细化建模，确保各零件间的装配间隙、运动行程完全符合实车使用需求。模型主体的红色摇臂采用高强度合金钢材质设定，建模时通过多段扫掠、布尔运算完成异形管状框架的结构构建，精准还原了摇臂上的安装凸台、螺栓过孔、减震连接位的细节，框架的弯折弧度、壁厚参数均参考量产三轮摩托的承重标准设计，兼顾结构强度与轻量化需求。中间的传动差速组件部分，分别完成了差速器壳体、内部行星齿轮组、半轴连接法兰的独立建模，壳体表面的散热筋、螺栓紧固位、油封安装槽都做了细节还原，金属壳体采用高反光镀铬材质搭配哑光黑的端盖材质，通过材质区分清晰展现部件的装配层次。两侧伸出的半轴部分，精准还原了轴身的台阶结构、轴承安装位，末端连接的双碟刹制动盘，建模时还原了刹车盘的通风镂空槽、安装固定孔位，刹车盘采用耐磨铸铁材质，表面做了细微的磨砂质感处理，搭配金属卡钳安装座，完整呈现后轮的制动系统结构。渲染阶段采用工作室均匀布光，通过主光勾勒摇臂的红色框架轮廓，辅光打亮差速器壳体的金属反光细节，阴影参数调整至柔和不生硬，让整体模型的结构层次清晰可见，各部件的装配关系一目了然。设计过程中重点考量了摇臂的摆动行程与传动部件的同轴度，确保摇臂随路面起伏摆动时，半轴传动不会出现干涉卡滞，同时兼顾碟刹组件的安装位置精度，保证制动时的受力均匀，整体结构集成了后悬挂承载、动力传输、后轮制动三大核心功能，结构布局紧凑合理，各连接位的受力点均做了加强结构设计，符合三轮摩托重载使用的结构强度要求。
