凸轮轴配套刷涂衬套结构设计

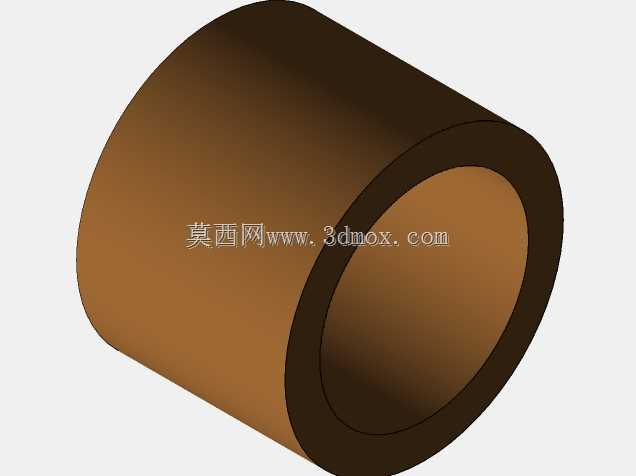

该款刷涂衬套是凸轮轴组件中承担减磨防护、介质涂布功能的配套零件，主要应用在中小功率内燃机凸轮轴腔、自动化凸轮传动机构的轴段防护场景中，在发动机配气机构、包装设备凸轮送料机构、纺织机械凸轮传动单元里都能见到这类结构的应用。它的核心用途是套设在凸轮轴的非凸轮型面轴段上，一方面为轴体提供滑动支撑面，降低轴体转动过程中与相邻支撑座、腔体内壁的摩擦损耗，另一方面可借助自身内壁的储油结构，在轴体转动过程中持续将润滑介质均匀刷涂在轴体表面，避免轴段长期转动出现干磨、拉伤的问题，同时还能阻隔腔体内的杂质、磨屑直接接触轴体表面，延长凸轮轴整体的服役寿命。从功能特性来看，该衬套采用等壁厚圆筒式结构，整体无额外的异形凸起或安装卡扣，依靠过盈配合压装在对应安装座的内孔中，装配后内孔与凸轮轴轴颈保持均匀的配合间隙，既不会因为间隙过大出现轴体转动晃动，也不会因为间隙过小导致转动卡滞、润滑介质无法顺利进入摩擦面。衬套的内外壁都做了均匀的粗糙度控制，外壁压装后可与安装座紧密贴合无松动，内壁的刷涂面经过细微的网纹处理，能够留存一定量的润滑油脂，在轴体转动时通过相对滑动将油脂均匀涂布在整个轴颈表面，相比普通无储油结构的衬套，能有效降低润滑介质的加注频次，减少长期运行过程中的维护工作量。在设计思路上，这款衬套优先考虑了装配便捷性与工况适配性，整体采用直筒构型，没有设计复杂的定位台阶，能够适配不同轴向长度的安装腔，压装时不需要额外调整周向角度，可直接压入到位，降低装配环节的操作难度；壁厚取值经过匹配计算，既保证了衬套自身的结构强度，在长期受轴体挤压、摩擦的工况下不会出现变形、开裂，也不会因为壁厚过大占用过多的径向安装空间，适配原有凸轮轴安装腔的尺寸边界，不需要对原有设备的腔体结构做额外修改就能直接替换使用。从安装边界来看，该衬套的外径与安装座内孔采用H7/p6的过盈配合公差，压装后不会随轴体转动出现跟转问题，内孔与凸轮轴轴颈采用H8/f7的间隙配合，保证轴体转动时的顺畅度，衬套的轴向长度略短于对应轴颈的长度，两端不会超出轴颈范围，避免与相邻的凸轮型面、密封件产生运动干涉，两端的端口做了微小的倒角处理，既方便压装时的导向定位，也能去除端口的锐边，避免装配时刮伤轴体表面或安装座内孔。在实际工况运行中，这类衬套能够承受凸轮轴转动带来的径向载荷，同时持续完成轴面的润滑刷涂工作，有效降低凸轮轴组件的故障率，尤其在长期连续运转的传动场景中，能够大幅减少轴颈磨损带来的设备停机检修概率。
