遥控太阳能农用喷药小车结构设计

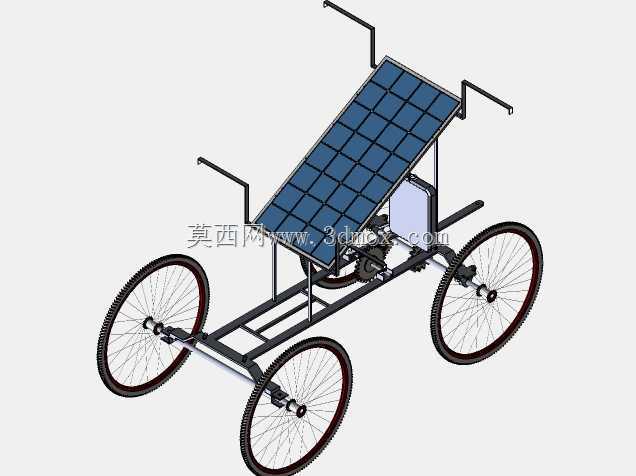

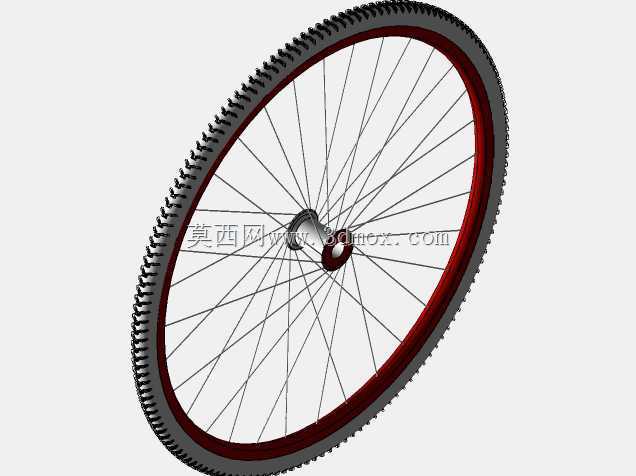

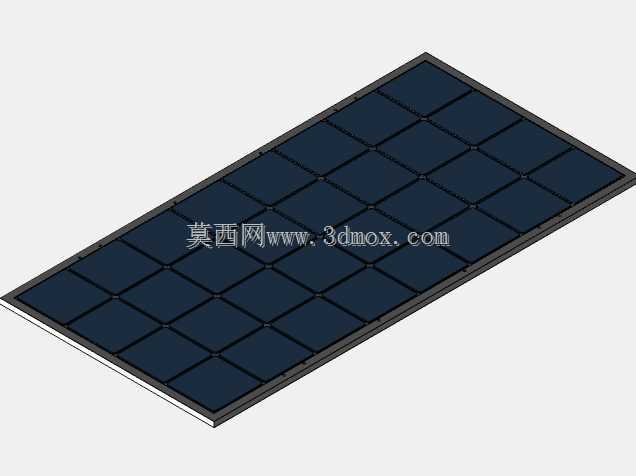

　　该装置面向小块农田、果园行间、设施大棚周边以及丘陵缓坡地块的植保作业场景，核心用途是在人员不近距离接触药液的情况下完成低容量农药、叶面肥或消毒液的喷洒。整机采用四轮行走底盘，轮距与离地间隙按作物垄间通过性进行布置，车轮选用带辐条的大直径轮体，能够在松软泥土、碎石路和浅草地面保持较好的滚动通过能力；底盘上方倾斜安装光伏板，板面朝向作业区域主要日照方向，支架角度兼顾受光面积与整车重心，避免板面过高造成侧翻风险。

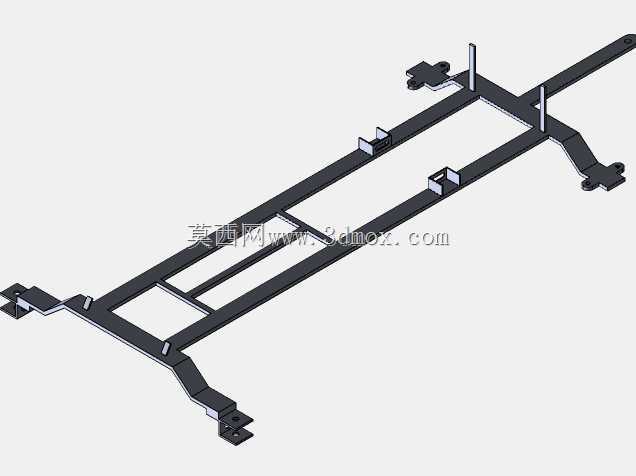

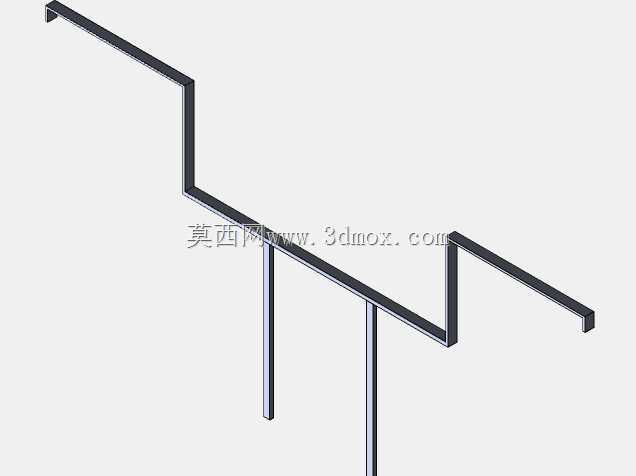

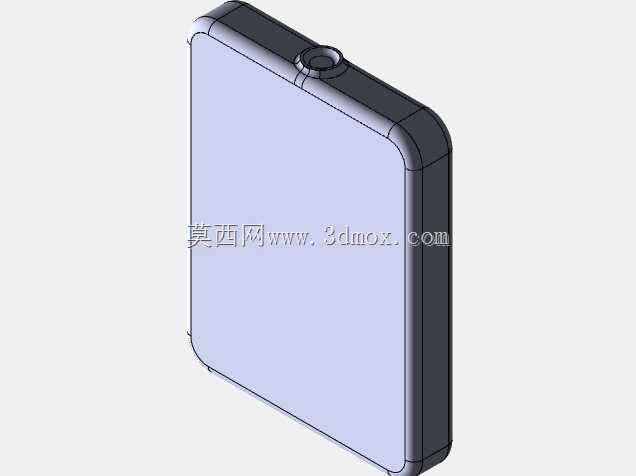

　　从结构布局看，车架主体由细长杆件焊接或装配而成，前部与后部均设置轮轴安装位，四轮独立承担支撑，转向与驱动相关构件集中布置在底盘中部。光伏板通过框架固定在车架上方，板下保留药液箱、泵体、管路和电控元件的安装空间。药液箱位于光伏板下方偏前位置，外形紧凑，便于与喷杆、输液管和微型泵连接；车架两侧伸出的杆状结构可作为喷杆支撑、遥控天线或防护扶手使用，具体装配时可根据喷洒幅宽调整端部喷头位置。

　　设计思路上，该设备并不追求大型牵引式喷药机的高续航和大载药量，而是强调轻量、低能耗和远程操作。太阳能板为电池及电控系统提供能量补充，适合间歇性、小面积植保任务；遥控方式使操作人员可与雾化药液保持安全距离，降低漂移药液对人体的暴露风险。四轮底盘相比两轮手推结构更稳定，在起步、制动和坡面转向时不易倾翻；杆件车架则有利于控制整备质量，同时方便后期维护时拆解、更换管路和调整轮距。

　　外形边界方面，整车长度主要由前后轮轴间距和端部喷杆决定，宽度受轮距及外侧喷头约束，高度则由倾斜光伏板上沿控制。建模时需要重点检查光伏板支架与车轮、车架横梁之间的干涉关系，确认药液箱拆装空间、泵体管路走向以及喷杆折叠或伸展后的安全距离。车轮转向角不能与车架纵梁、板架下沿发生擦碰；光伏板倾角过大时会增加风阻并抬高重心，倾角过小则影响发电效率，因此支架连接孔位宜保留一定调节余量。

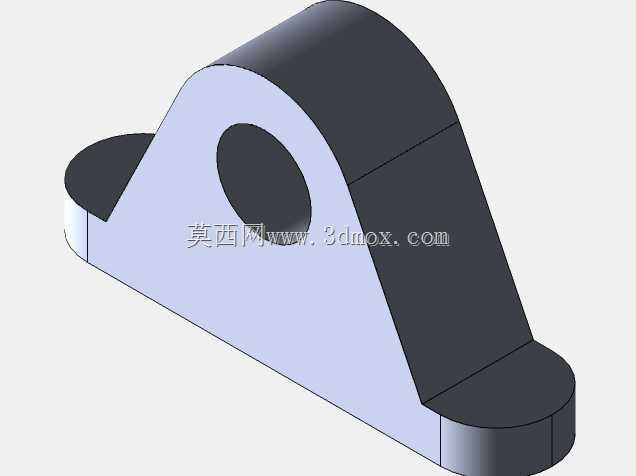

　　在实际工程细化中，底盘杆件需考虑药液箱满载后的弯曲载荷，轮轴支撑处应加强连接；喷洒系统应设置过滤、稳压和防滴漏结构，减少喷头堵塞和停机后余液滴落。电控部件、电池与接线端子应远离药液管路接头，并预留防水、检修和散热空间。该结构适合作为农用太阳能植保小车的方案模型，可用于验证行走底盘、光伏供能、药液承载与喷杆布置之间的空间匹配。
