工业螺旋连续式果蔬榨汁压榨设备结构

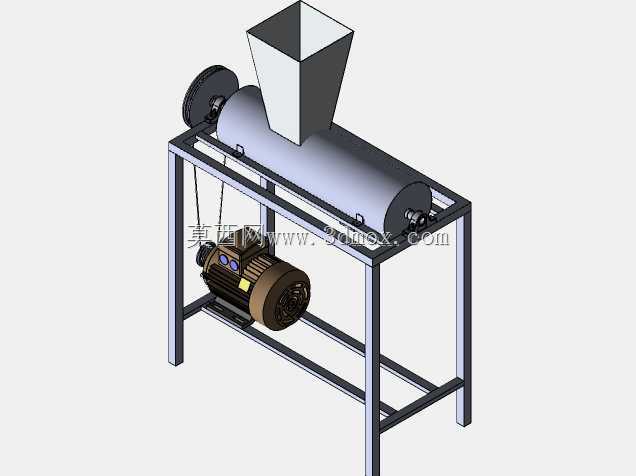

　　该设备面向中小型果蔬加工、饮品试验线和农产品初加工场景，核心作用是将破碎后的苹果、梨、菠萝、胡萝卜等物料连续送入螺旋压榨腔，通过变螺距、变径螺旋产生的渐进挤压力完成汁液与渣料分离。整机采用卧式布置，上部设置方形扩口进料斗，物料依靠重力落入压榨筒；筒体一端布置带轮与传动端，另一端设置出汁、出渣结构，下部由型钢焊接框架支撑，电机通过带传动布置在机架下层，使设备重心降低并便于维护。

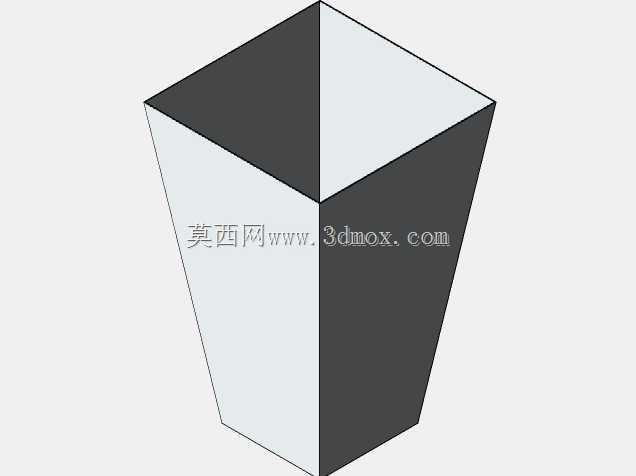

　　从实际使用角度看，连续压榨设备不同于间歇式杯体榨汁机，它更强调进料稳定性、压榨力分布和排渣顺畅性。进料斗采用上宽下窄的斗形结构，上口尺寸较大，可降低人工或输送设备喂料时的对位要求；下口与筒体上方进料段对齐，避免物料堆积在螺旋轴端无效区域。斗体壁面在建模中保留了折边和焊接连接关系，实物制作时可采用不锈钢板折弯焊接，边缘设置加强翻边，以承受果料倾倒时的冲击并减少薄壁振动。

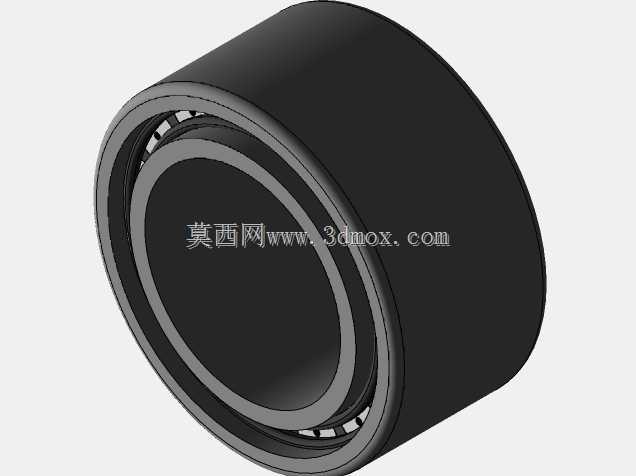

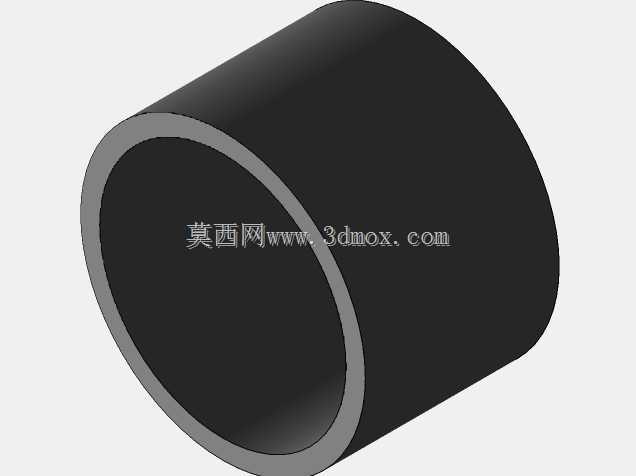

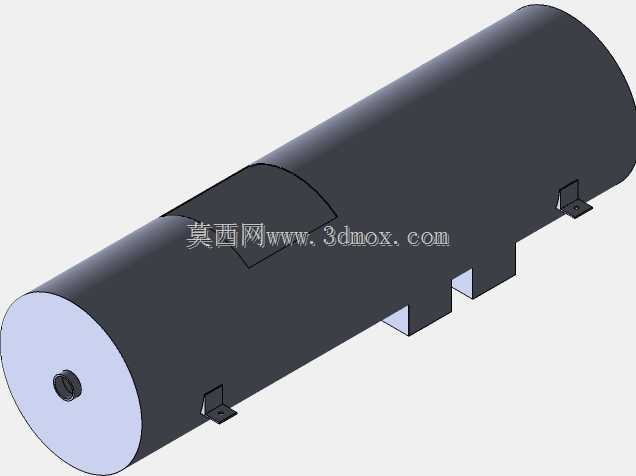

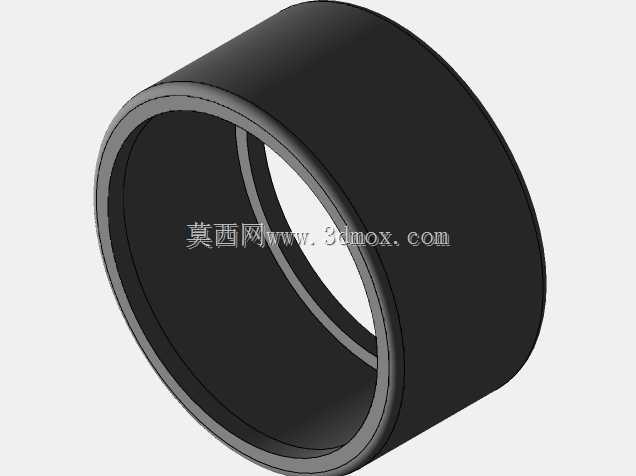

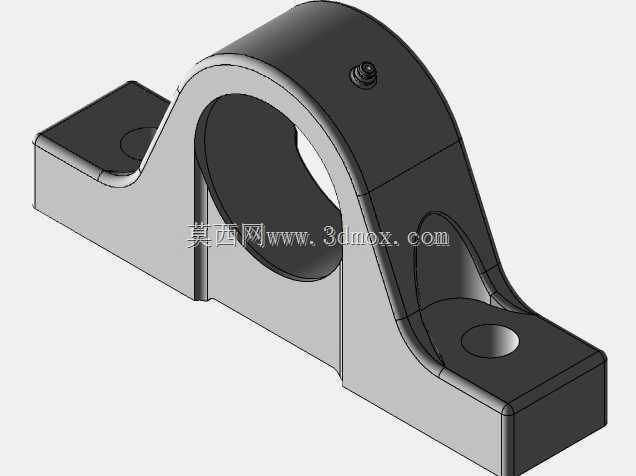

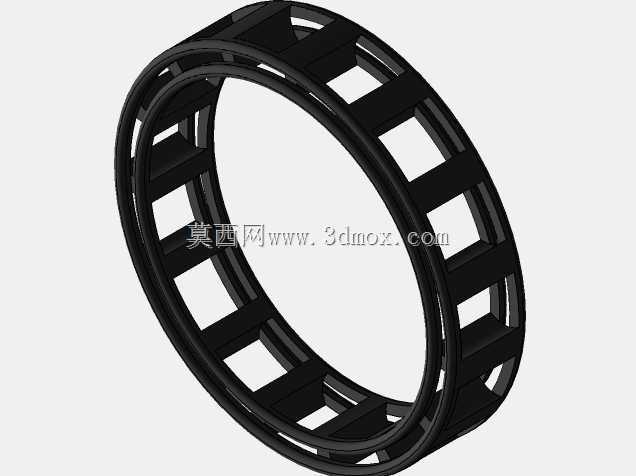

　　压榨主体为水平圆筒结构，内部螺旋轴沿物料输送方向逐步压缩容积。设计时需要重点控制螺旋外径与筒体内壁的间隙：间隙过大会造成物料随轴回转而不能稳定向前推送，间隙过小则会因制造误差、果核硬粒或金属异物引发卡滞。筒体上部承接进料斗，下部可布置筛孔或滤缝，汁液在压榨过程中经滤网汇入集汁盘，渣料则沿轴向向端部排出。模型中筒体端部保留了轴承座、端盖和调节件的位置关系，这些结构在真实设备中分别承担支撑主轴、密封腔体和调整出渣阻力的作用。

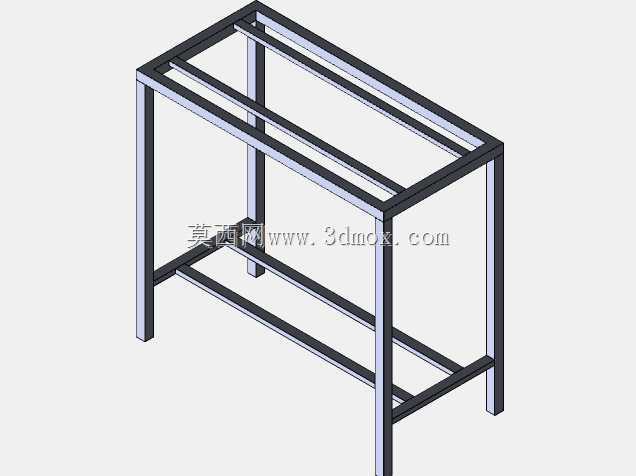

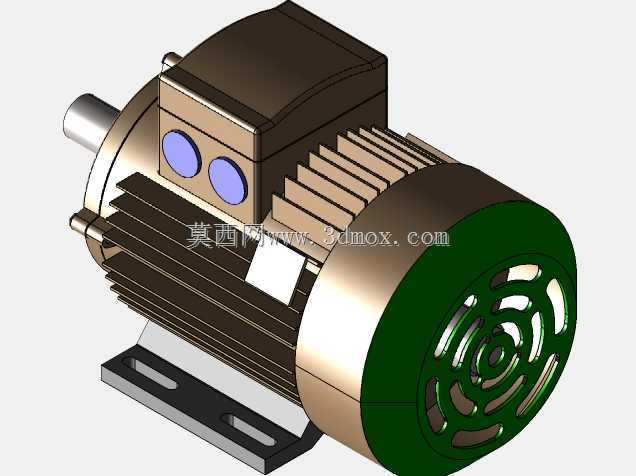

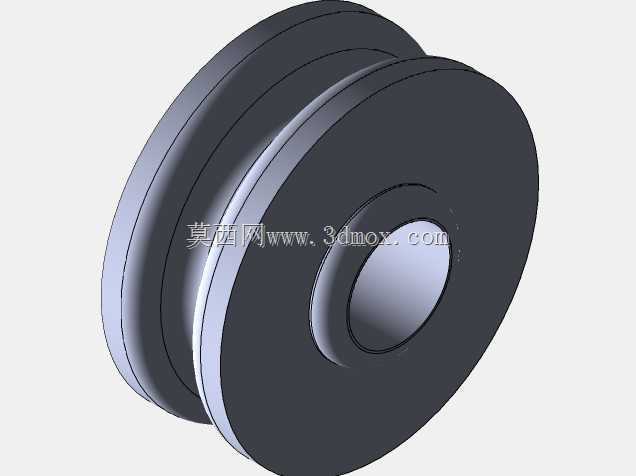

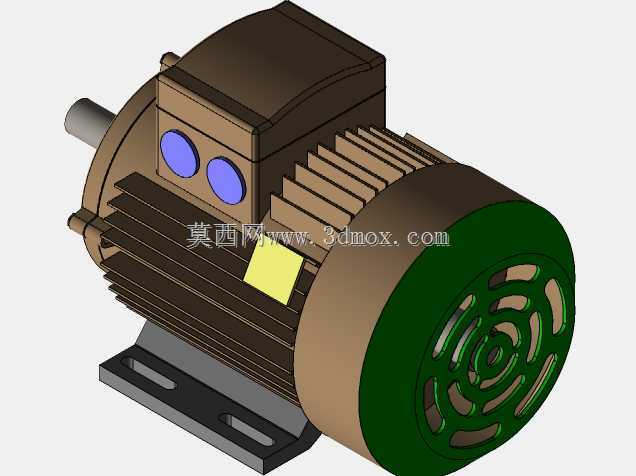

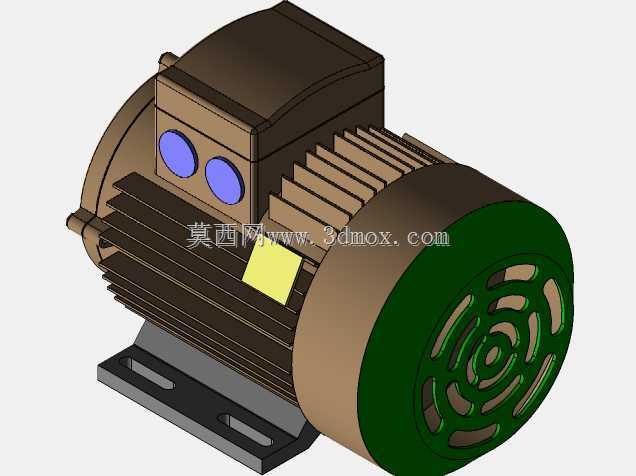

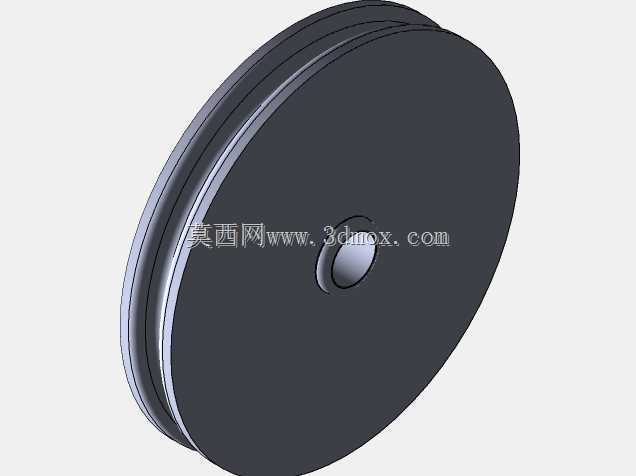

　　传动系统采用电机—带轮—主轴的方案。电机安装在机架下层电机座上，通过皮带将动力传递至压榨轴端。带传动适合这类负载波动较大的食品加工设备，启动时可通过皮带滑移缓冲冲击，果料短时过载时也能保护电机和螺旋轴。结构设计时应在电机底板上设置长圆孔或张紧调节机构，方便更换皮带并调整中心距；带轮外侧需配置防护罩，模型虽以展示主体结构为主，但实际投产时不能省略安全防护。机架立柱与横梁采用矩形管或角钢组合，上层承载筒体和进料斗，下层承载电机，中间留出皮带运行和检修空间。

　　安装边界方面，设备长度主要由压榨筒体、进料斗投影和端部传动轮决定，宽度由机架跨距及电机侧向尺寸决定，高度则受进料斗上口和操作平台限制。布置生产线时，前端应预留人工倒料或接输送设备的空间，后端出渣位置需对接渣桶或螺旋排渣机，筒体下方需留出集汁槽、管路和清洗操作空间。机架地脚应落在平整硬化地面上，四点支撑需可调水平；若用于连续生产，建议在机架与地面之间设置减震垫，并在电机附近预留电气控制和急停装置位置。

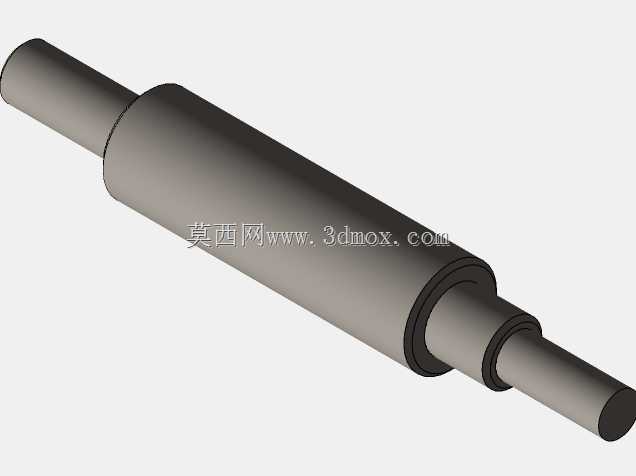

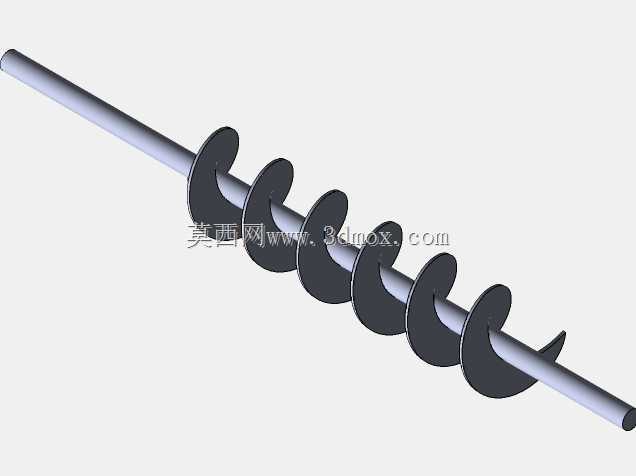

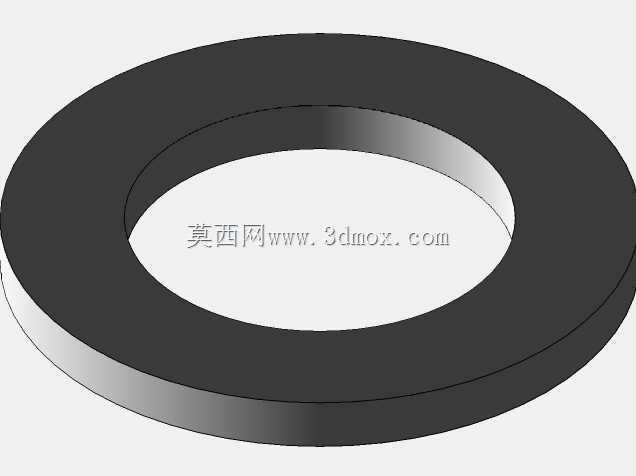

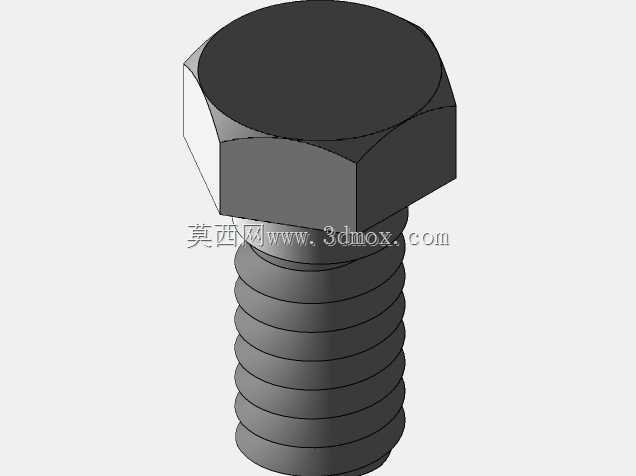

　　三维结构建模时，可按机架、筒体、螺旋轴、进料斗、传动带轮、电机和紧固件分总成处理。机架焊缝不必逐一实体化，但承力交点、电机安装板、轴承座支撑板应表达清楚；螺旋叶片是整机关键零件，建模需保证螺距、轴径和叶片厚度沿程变化逻辑一致，便于后续工程图展开和加工校核。筒体若采用筛网结构，应区分外筒加强件与内部过滤面，避免把滤孔简化成实心壁后误导后续选型。进料斗与筒体交接处需保证开口贯通，装配时不得出现螺旋叶片与斗壁干涉。

　　功能设计上，该类设备的压榨效果取决于螺旋压缩比、出料背压、筛网开孔率和主轴转速。转速过高会使物料快速通过压榨区，出汁率下降并增加浆液飞溅；转速过低则可能导致产能不足和物料回堵。出渣端通常设置可调压力锥或挡渣机构，通过改变排渣阻力建立压榨压力，但压力过大可能造成筛网堵塞、电机过载或果渣过度摩擦升温。对于食品加工场景，与物料接触的筒体、螺旋、料斗和集汁部件应优先采用耐酸腐蚀、易清洗的材料，机架外露表面则需做防腐涂装或不锈钢处理。

　　设备维护点集中在主轴轴承、皮带张紧、筛网清洗和电机固定。筒体上方应考虑可开盖或快速拆卸结构，以便在换料结束后冲洗残留果浆；进料斗内部转角应尽量减少死角，避免微生物积存。轴承座与压榨腔之间需要设置密封和隔挡，防止汁液进入轴承，也避免润滑脂污染物料。电机位于下层时，要注意冲洗水和果汁滴落方向，电气元件应远离集汁区。整体结构虽然不复杂，但承载、传动、过滤、清洗和安全防护必须同时满足，才能从教学模型转化为可落地的食品加工装备。
