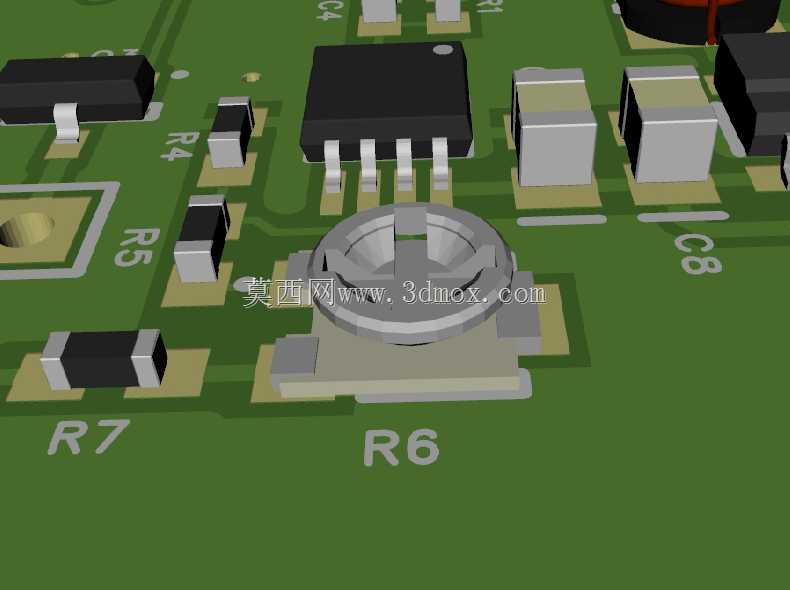

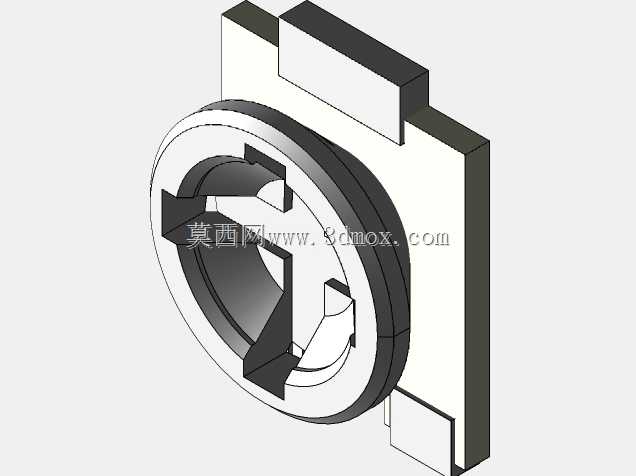

Bourns3303W-3贴片电位计PCB适配结构

这款贴片电位计是面向高密度印制电路板组装场景设计的可调电子元件，广泛应用在消费电子、工业控制板卡、小型智能设备、车载电子模块的电路调校环节，主要承担电路信号微调、参考电压校准、增益参数调整的功能，能够在不更换板上固定电阻的前提下，实现小范围的电路参数修正，抵消元器件批次公差带来的性能偏差，保障整块电路板的功能一致性与运行稳定性。

从实际使用场景来看，这类贴片电位计多用于空间极度受限的板卡设计中，替代传统直插式可调电阻，大幅压缩元件占用的板面空间，适配回流焊的自动化生产工艺，无需人工后续插装，能够有效提升整板的组装效率，降低生产环节的人工成本。在实际电路运行中，该电位计通过顶部的调节槽配合专用螺丝刀，即可转动内部的碳膜调节结构，实现电阻值的连续平滑调整，调节过程阻尼均匀，阻值变化线性度优异，调整到位后具备良好的阻值保持能力，不会因为日常的设备振动、温度循环出现阻值漂移，保障设备长期运行的参数稳定性。

在设计思路上，这款电位计采用了标准的贴片封装结构，底部焊盘尺寸完全匹配行业通用的SMD贴装标准，焊盘布局充分考虑了回流焊过程中的锡流浸润效果，能够有效避免立碑、虚焊等常见贴片焊接缺陷，焊接后的机械连接强度充足，能够承受常规的板级弯折、振动测试要求。元件整体采用低矮化的外形设计，顶部调节面与板面的高度差控制在极小范围内，不会对板上其他 taller 元件的布局造成干涉，也不会额外占用设备内部的垂直空间，适配超薄型电子设备的结构设计需求。

从安装边界来看，这款电位计的占位尺寸经过精准优化，周边预留的焊接安全距离符合PCB设计的通用规范，在进行板卡布局时，仅需要在元件周边留出满足焊接工艺要求的间隙即可，不需要额外预留过大的避让空间，能够帮助工程师进一步提升板面的元件排布密度。元件的调节槽位于顶部中心位置，调节操作的空间需求极小，即使周边排布了其他贴片阻容元件，也不会影响螺丝刀的调节操作，在整板调试、后期运维调校环节都具备极佳的操作便利性。外壳采用耐高温的工程塑料材质，能够承受回流焊过程中的高温冲击，不会出现壳体变形、内部结构移位的问题，焊接完成后外壳能够对内部的碳膜调节结构形成有效防护，隔绝日常使用中的灰尘、潮气侵蚀，延长元件的实际使用寿命。
