IRF7480贴片式场效应管结构设计

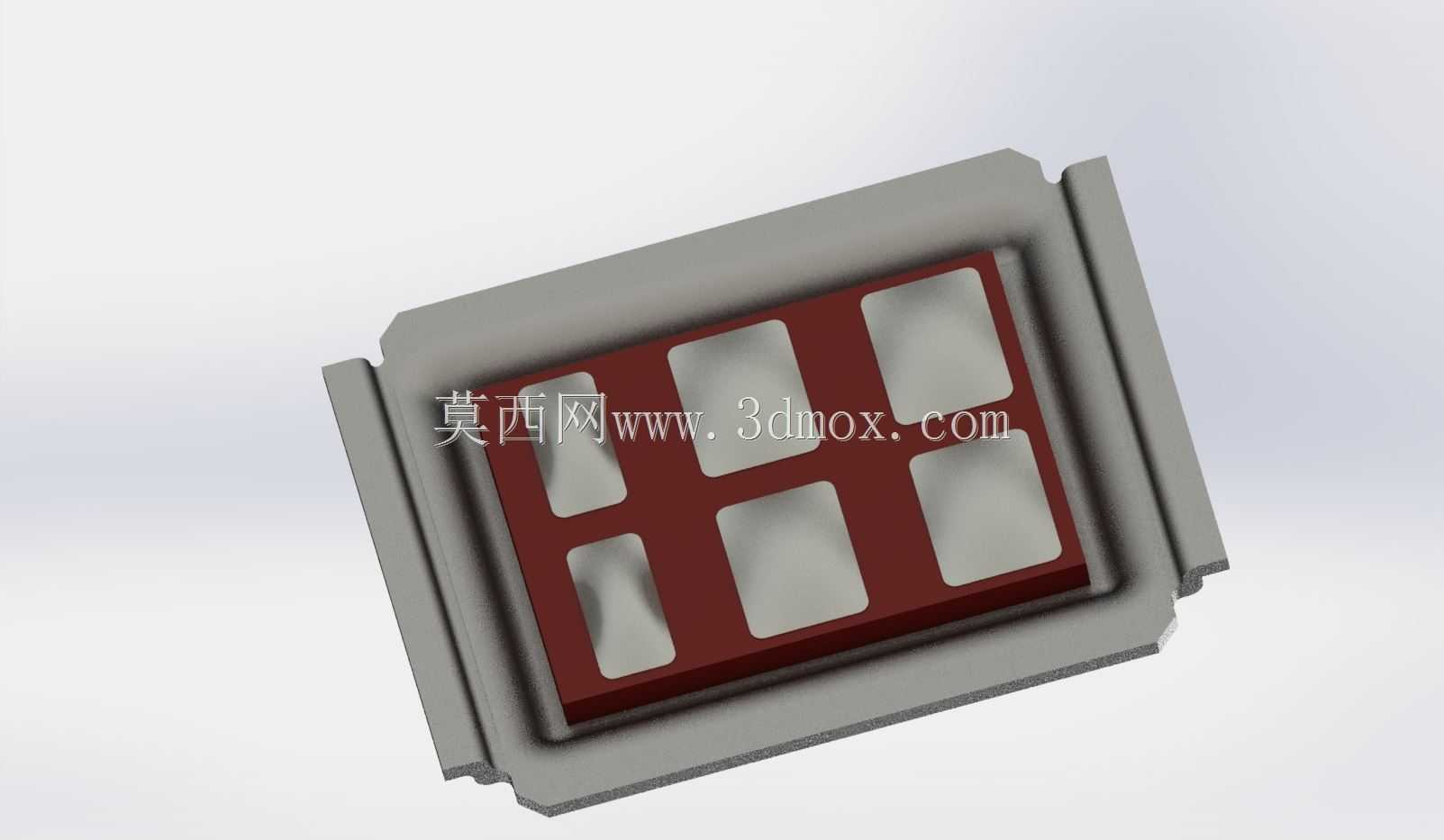

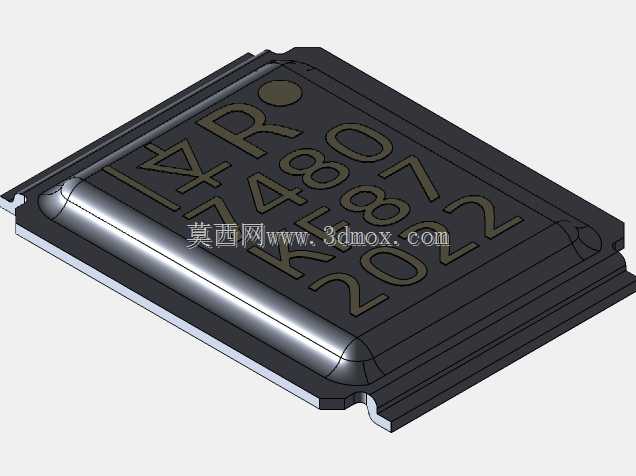

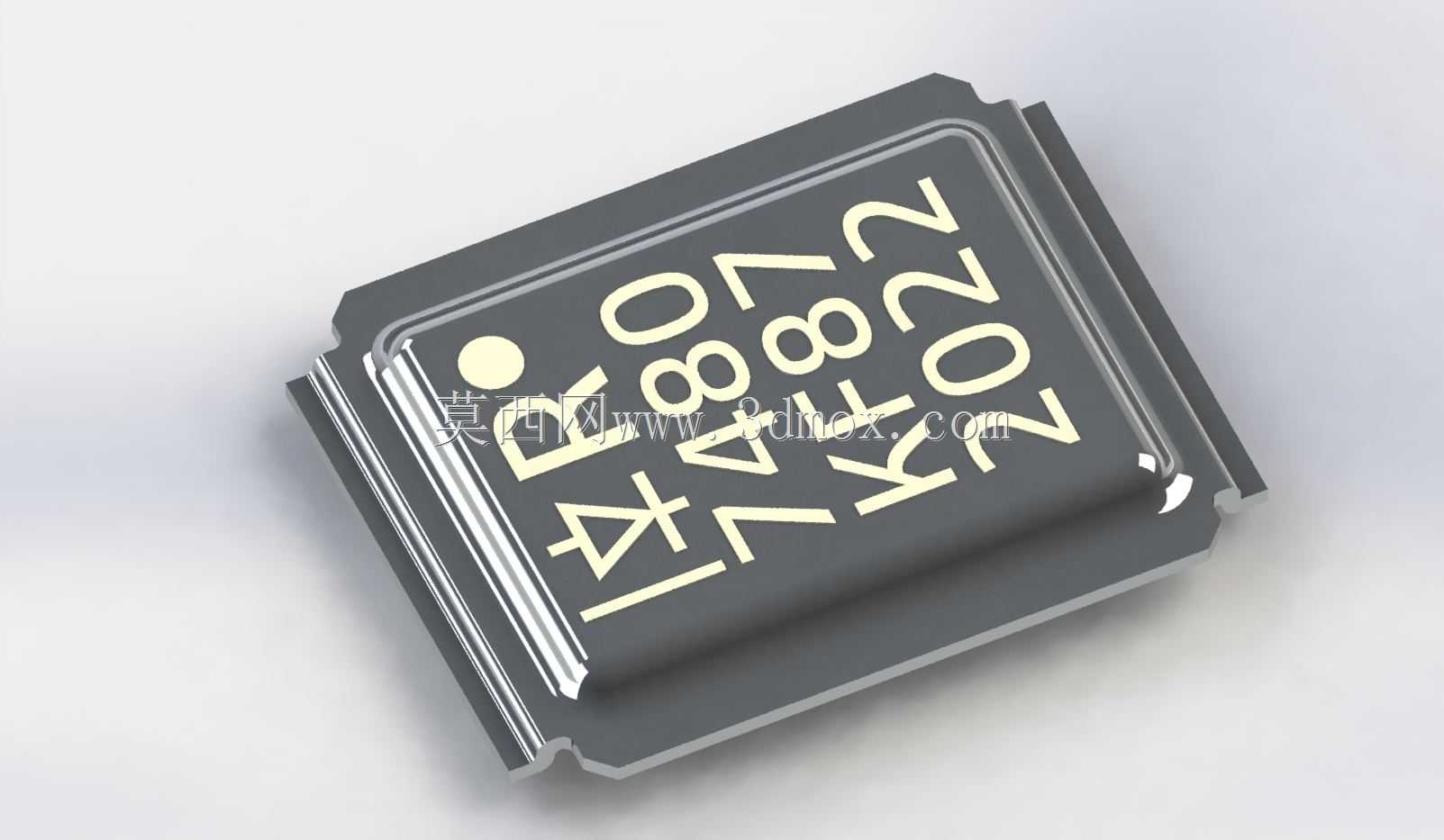

这款功率场效应管主要面向低压大电流的电源变换场景，在工业开关电源、直流电机驱动、锂电池保护板、车载逆变模块、大功率LED驱动电源等领域有着广泛应用，作为核心功率开关器件承担着电能通断、电流调控的关键作用，能够在高频开关状态下稳定传输大电流，降低导通损耗提升整机电源转换效率。该器件采用贴片式封装设计，整体外形为标准矩形塑封结构，引脚从封装两侧向外延伸呈鸥翼形态，能够适配常规SMT表面贴装工艺，可直接通过回流焊完成与PCB板的焊接固定，无需额外打孔插装，适配自动化产线的高速贴装需求，有效提升终端产品的组装效率。从功能特性来看，该器件可承载40V耐压工况下最高217A的持续导通电流，导通内阻极低，在大电流工作状态下自身发热更小，能够有效降低散热设计压力，多数常规应用场景下无需额外加装大型散热片即可稳定运行，大幅缩减终端电源类产品的体积占用。设计过程中充分考量了量产装配的实际需求，封装本体的边角做了微小的圆弧过渡处理，避免塑封过程中出现应力集中导致的本体开裂问题，同时在本体一角设置了圆形极性标识点，与引脚排布形成对应关系，能够让产线操作人员、贴装设备快速识别器件安装方向，杜绝反向贴装导致的电路烧毁风险。引脚的长度、宽度以及引脚间距严格遵循行业通用贴片封装的尺寸规范，安装边界完全匹配对应封装的标准PCB焊盘尺寸，无需额外定制特殊焊盘即可直接适配现有成熟的PCB设计方案，能够帮助硬件工程师快速完成方案选型与电路迭代，缩短产品开发周期。封装表面的型号标识采用激光镭雕工艺制作，标识清晰耐磨，即使经过长期高温工作环境也不会出现标识模糊脱落的问题，方便后续生产检修过程中的器件识别与替换。整体结构设计兼顾了电气性能、装配便利性与量产可靠性，能够满足各类低压大电流功率变换场景的使用需求。
