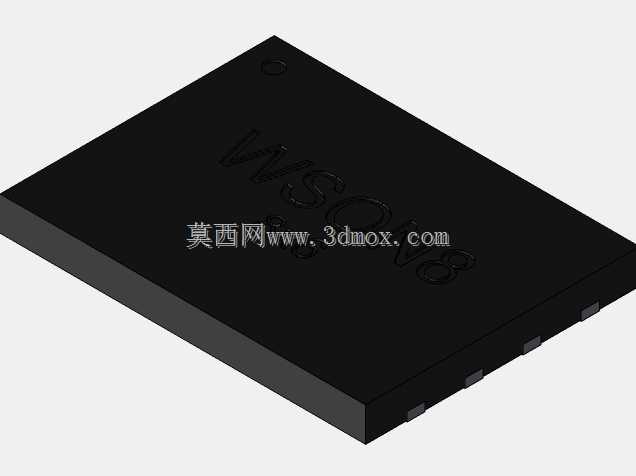

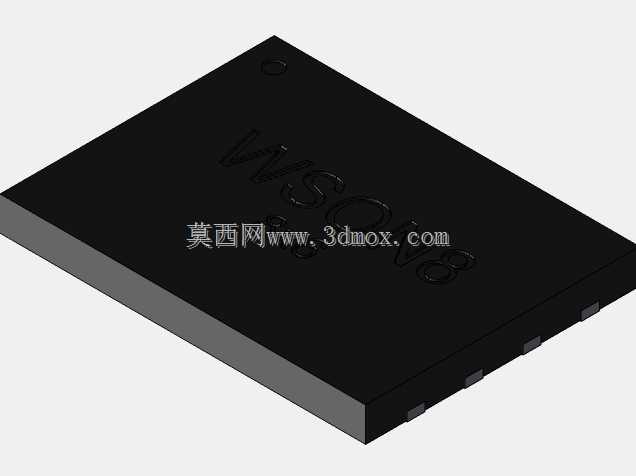

WSON8-8x6型贴片封装电子元器件结构

这款WSON8规格的贴片式封装结构，是面向高密度电路板组装场景设计的半导体承载构件，广泛应用于消费电子、工业控制板卡、便携智能设备、车载电子模块的电路设计环节，作为小型化半导体芯片的外部承载与引脚引出结构，承担芯片物理防护、电气连接、散热传导的核心作用，是表面贴装工艺中适配小尺寸芯片的主流封装形态之一。在实际电路应用中，这类封装结构能够在极小的板面占用空间内完成8引脚的信号与电源连接，适配波峰焊、回流焊等主流SMT生产工艺，相比传统直插式封装能够大幅压缩电路板的占用面积，适配当下电子产品轻薄化、小型化的设计趋势。从功能特性来看，该封装采用无引脚外露焊盘设计，底部焊盘直接与电路板焊盘贴合焊接，既能够缩短信号传输路径，降低高频信号传输过程中的寄生参数影响，也能通过底部大面积散热焊盘将芯片工作产生的热量直接传导至电路板铜箔层，提升芯片长时间工作的热稳定性，避免过热导致的性能衰减或器件损坏。在设计思路上，该结构严格遵循贴片封装的尺寸公差规范，整体外形为方正扁平的块状结构，主体采用黑色环氧塑封材质成型，表面预留清晰的标识刻印区域用于标注型号、引脚方向标识，避免生产组装过程中出现贴装反向的问题；八个引脚沿封装本体两侧均匀排布，每个引脚的宽度、间距都严格匹配行业通用的焊盘设计标准，确保焊接过程中焊锡能够均匀浸润，减少虚焊、连焊等组装不良问题。外形尺寸方面，该封装本体长宽控制在8mm×6mm的边界范围内，整体厚度适配常规贴片元件的安装高度要求，不会对电路板上层的结构件安装造成干涉；安装边界设计上充分考虑SMT贴片机的吸嘴拾取需求，上表面平整无凸起结构，确保贴装过程中吸嘴能够稳定吸附构件，提升高速贴装过程中的拾取成功率，同时引脚的外延尺寸严格控制在标准范围内，避免贴装过程中出现引脚磕碰变形的问题，适配批量自动化生产的工艺要求。在结构细节上，封装本体的边角做了微小的倒角处理，既能够减少塑封过程中的应力集中问题，提升封装本体的机械强度，也能避免生产转运过程中边角掉屑对电路板造成污染；引脚表面采用镀锡处理，提升焊接过程中的焊锡浸润性，保障焊接连接的可靠性，底部散热焊盘的尺寸经过优化，在不占用过多板面空间的前提下最大化散热接触面积，平衡小型化设计与散热性能的需求。
