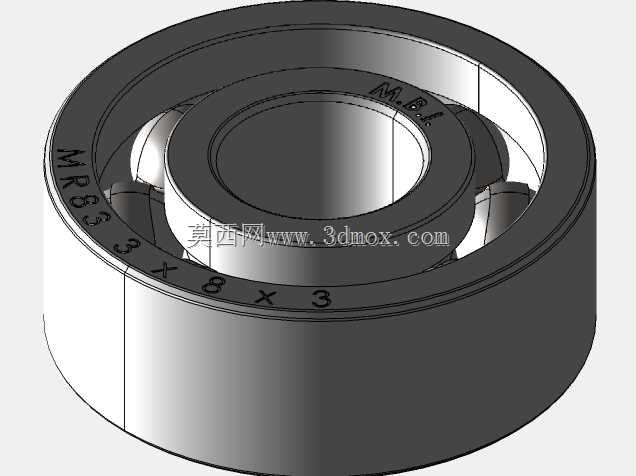

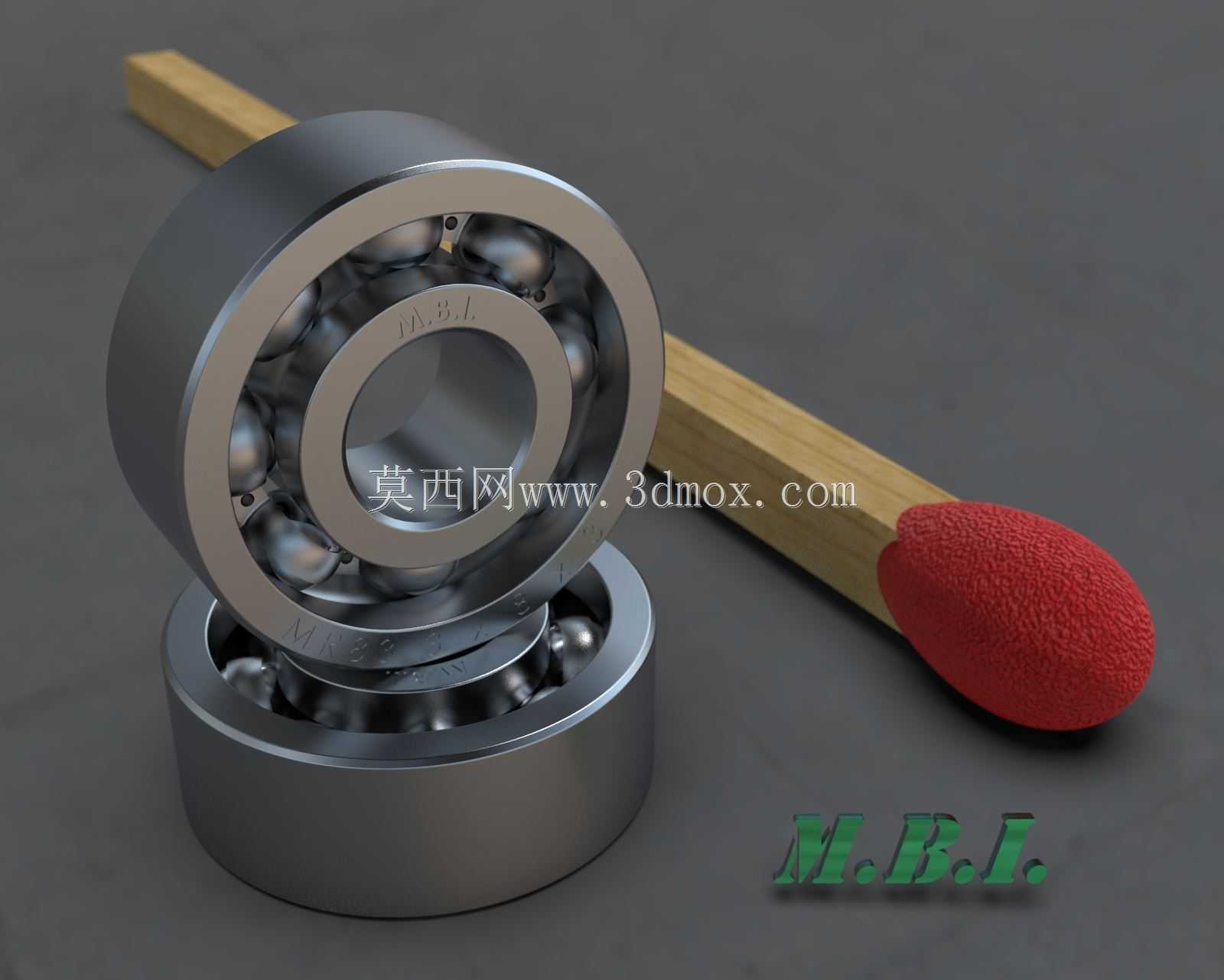

微型深沟球轴承MR83精密结构设计

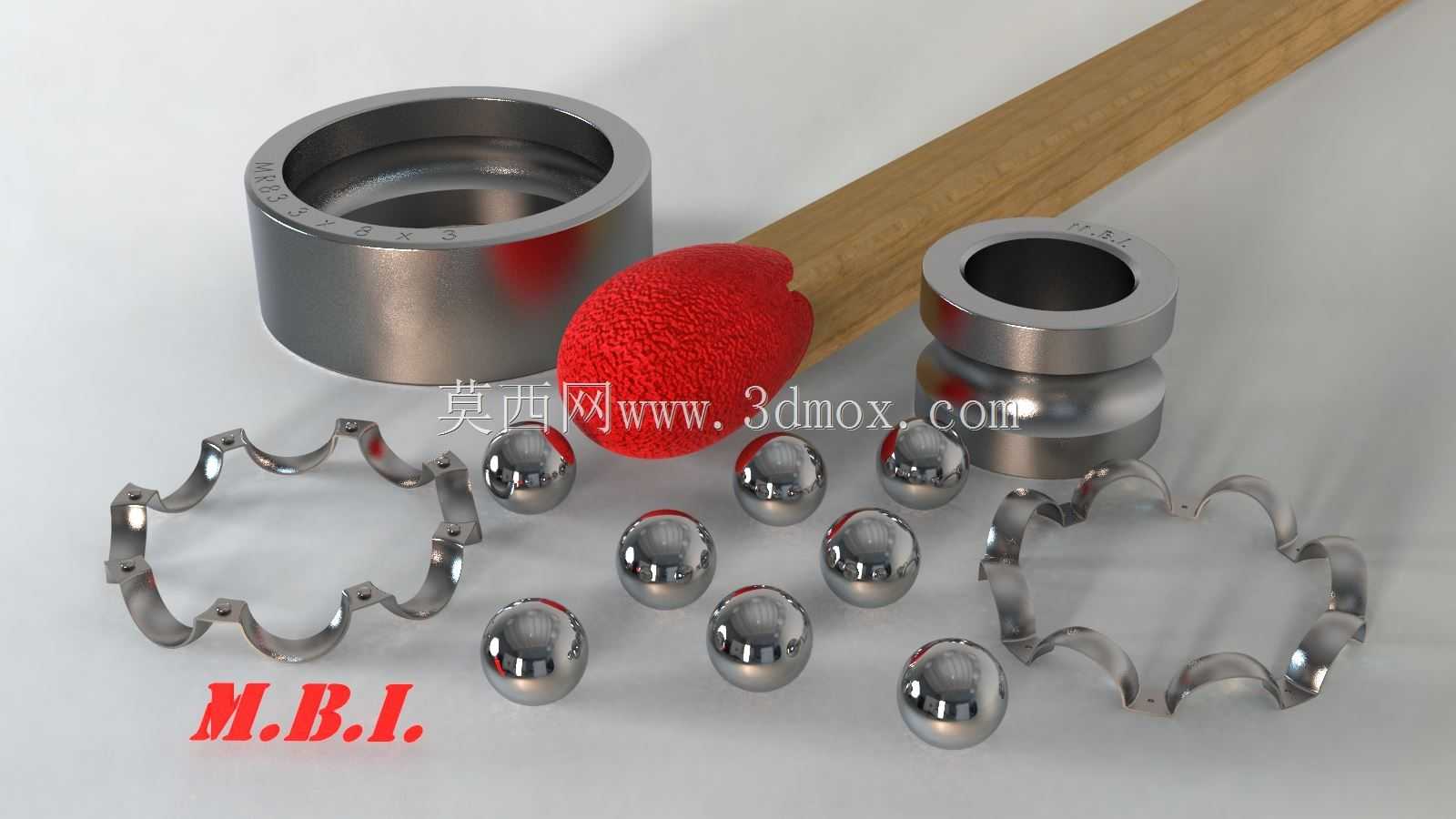

这款微型深沟球轴承是面向小型精密传动场景开发的核心支撑部件，主要适配对安装空间有严格限制、同时需要低摩擦回转支撑的各类小型设备。在实际工业应用中，这类微型轴承常被用于小型伺服电机输出端、精密仪器仪表的回转机构、牙科医疗手持设备、微型无人机舵机、消费电子的转轴结构以及小型自动化设备的轻载传动工位，能够在极小的安装空间内为回转零件提供稳定的径向支撑，同时可承受一定程度的轴向载荷，适配高速轻载的回转工况。从功能特性来看，该轴承采用经典的深沟滚道设计，内圈、外圈的滚道曲率与钢球曲率经过匹配优化，运转过程中钢球与滚道的接触应力分布均匀，能够有效降低回转摩擦阻力，减少运转过程中的发热与磨损，保障长期运转的精度稳定性。保持架采用兜孔式结构，能够均匀分隔每颗钢球，避免钢球之间直接接触产生摩擦与碰撞，同时引导钢球在滚道内顺畅运转，提升轴承整体的极限转速。在设计思路上，这款轴承针对微型化应用场景做了结构优化，在保证额定载荷满足轻载传动需求的前提下，尽可能压缩了轴承的径向与轴向尺寸，适配紧凑化的设备装配需求。内圈与外圈的倒角尺寸经过严格控制，既能够避免装配过程中锐边划伤安装基座与配合轴颈，也能保证装配时的导向顺畅，降低装配难度。轴承的外形尺寸严格遵循微型轴承的通用尺寸规范，内径3mm、外径8mm、厚度3mm，安装边界清晰，配合轴颈的公差推荐采用基孔制过渡配合，安装基座的孔位公差推荐采用基轴制过渡配合，装配时可通过压装内圈或外圈的方式完成安装，禁止直接敲击轴承套圈，避免滚道产生压痕影响回转精度。在实际选型应用中，该轴承适合载荷平稳、转速较高的轻载传动场景，使用时需配合适配的润滑方案，可根据工况选择润滑脂或微量润滑油进行润滑，保障钢球与滚道接触面形成稳定的油膜，延长轴承的使用寿命。这类微型轴承虽然结构尺寸小巧，但作为精密传动系统的基础支撑部件，其加工精度直接影响整套设备的回转精度与运行稳定性，设计过程中对套圈的圆度、滚道的表面粗糙度、钢球的球形精度都有严格的公差要求，能够满足精密设备对低振动、低噪音、高回转精度的使用需求。
