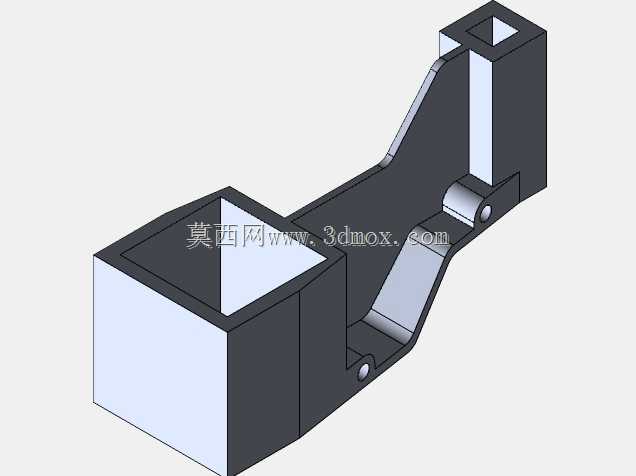

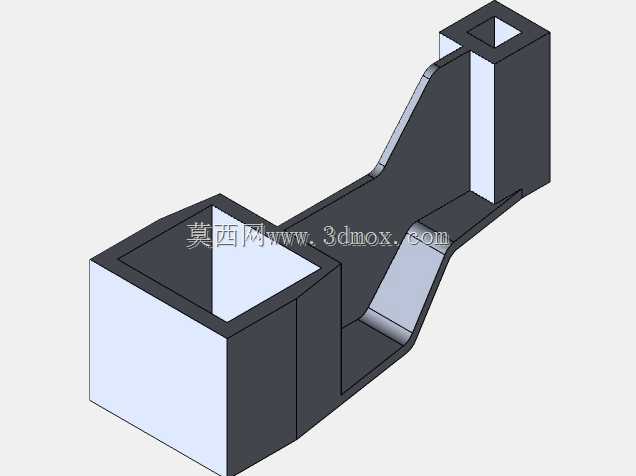

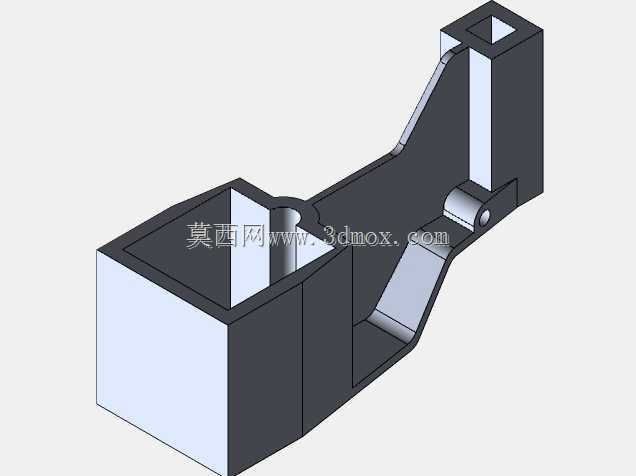

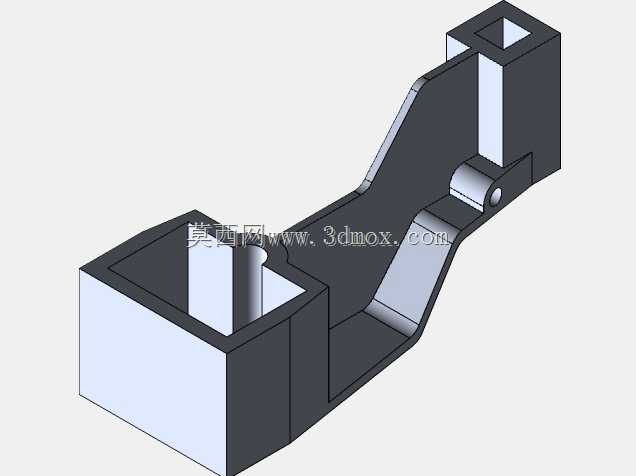

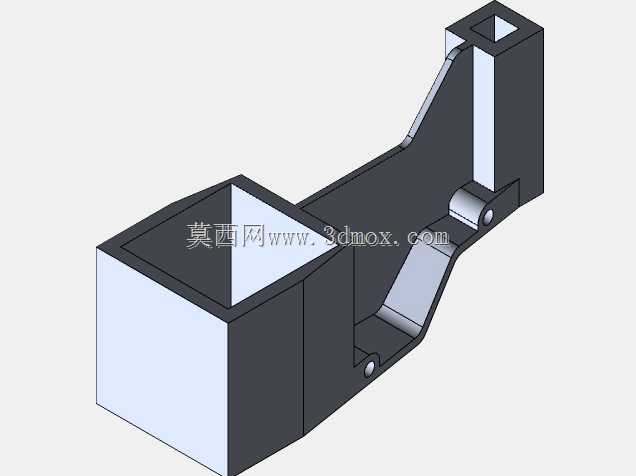

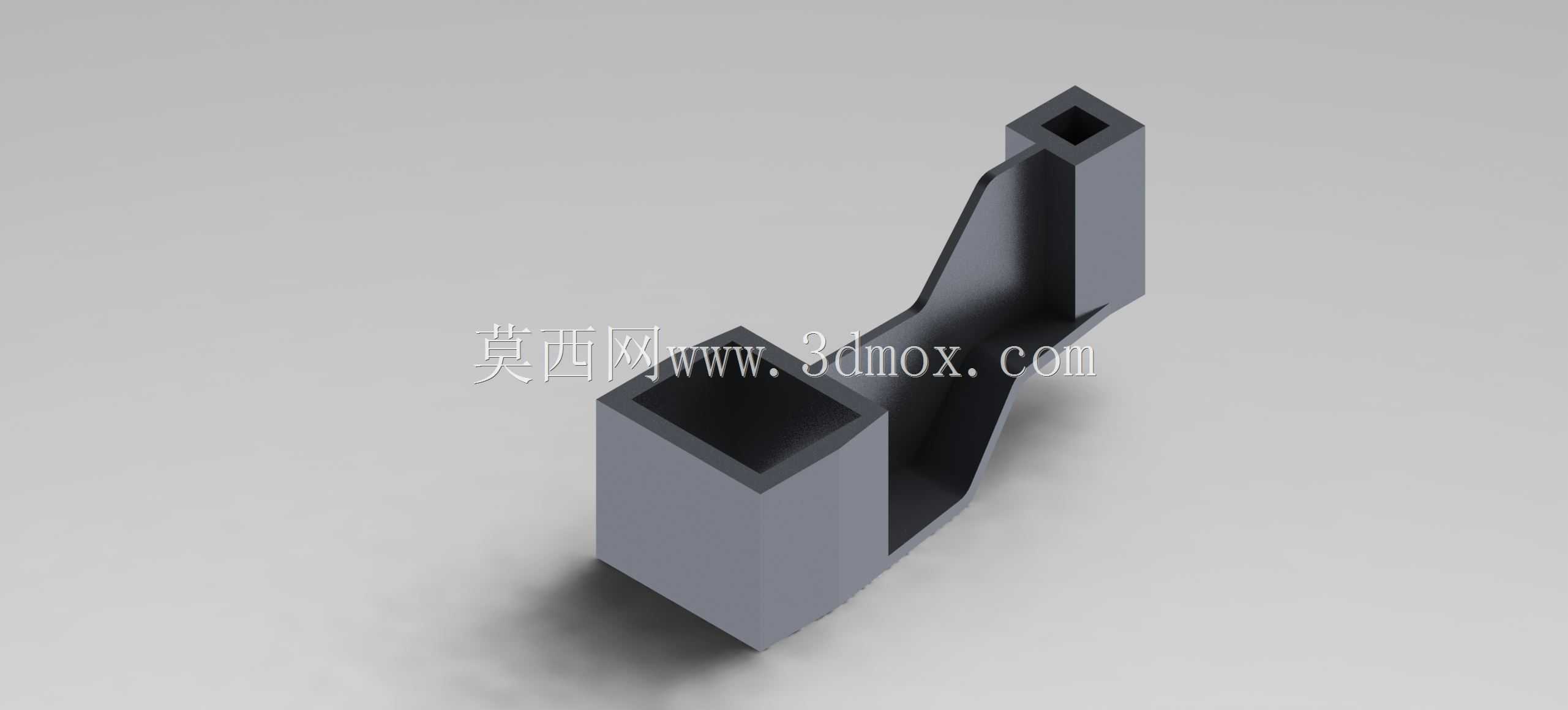

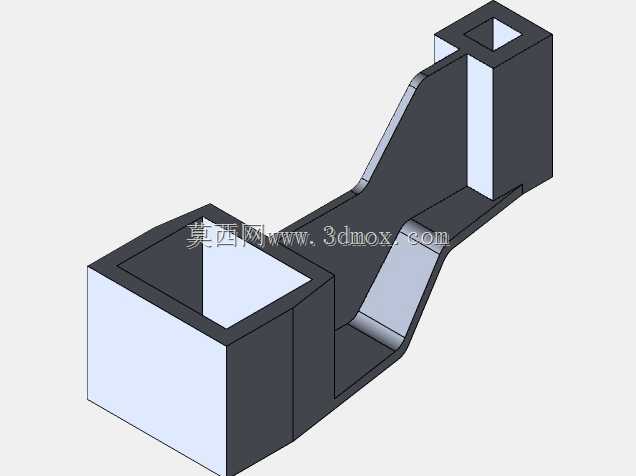

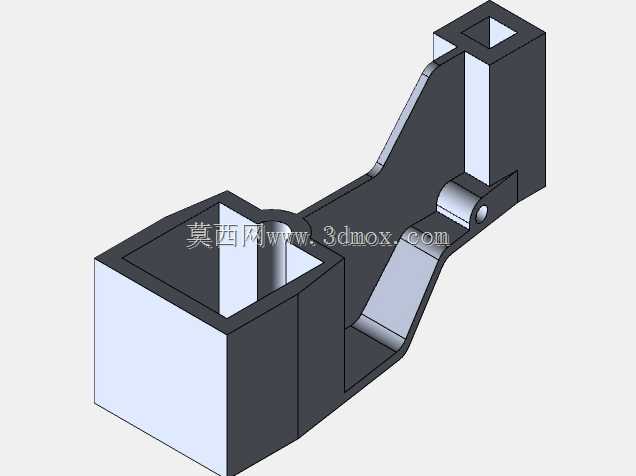

CSWP认证考试练习用异形连接支座结构

该异形连接支座是面向机械设计技能实操考核设计的练习类结构件，主要应用于机械设计能力验证、三维建模技能训练场景，可帮助从业者熟练掌握复杂异形结构的建模逻辑、特征组合思路与工程图转化能力，也可作为小型非标设备中两端定位的连接支撑构件使用，适配需要两端方孔定位、中间弧形过渡避让的装配场景。从功能特性来看，该构件两端采用带空心方腔的立柱结构，方腔可直接套接在对应截面的方形定位轴上，无需额外紧固件即可实现周向防转，配合端面顶丝即可完成轴向固定，安装便捷且定位精度可靠；中间采用弧形内凹的连接臂结构，在保证整体结构刚性的前提下，大幅降低了构件自重，同时弧形内凹的轮廓可避让装配路径上的凸起零部件，避免安装过程中出现结构干涉，适配紧凑空间内的连接需求。从设计思路来看，该结构采用对称基准布局，以两端方腔的中心连线作为装配基准轴，中间连接臂的弧形轮廓采用平滑相切过渡，避免应力集中导致的结构断裂，所有棱边均做了微小倒角处理，既消除了加工毛刺带来的安全隐患，也提升了构件的外观质感；两端方腔的内壁设计有均匀的拔模斜度，若采用注塑或3D打印工艺加工，可顺利完成脱模，若采用金属铣削加工，拔模斜度也可作为工艺避让角，降低刀具加工时的啃刀风险。从外形尺寸与安装边界来看，构件整体呈斜向Z型布局，两端方柱的外轮廓尺寸一致，方腔的内壁尺寸与配套定位轴采用间隙配合公差，单边预留0.02mm的装配余量，保证装配顺畅无卡滞；中间连接臂的最窄处厚度满足常规工况下的抗弯强度要求，可承受两端垂直于基准轴方向的额定载荷，不会出现明显形变；构件整体的最大外轮廓边界规整，无外伸的凸起结构，安装时所需的操作空间较小，可适配狭小装配空间内的支撑连接需求，两端方柱的端面均设计为平面，可与安装面完全贴合，保证装配后的支撑稳定性。
