角式法兰连接截止型阀门结构设计

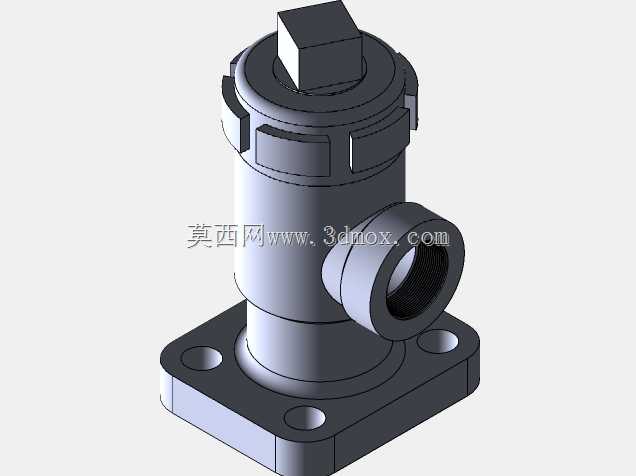

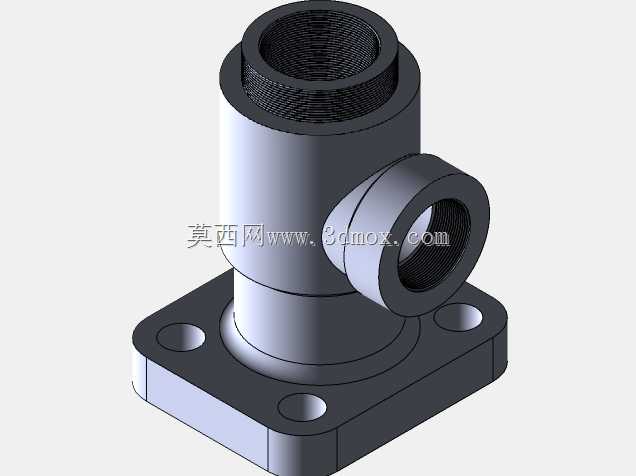

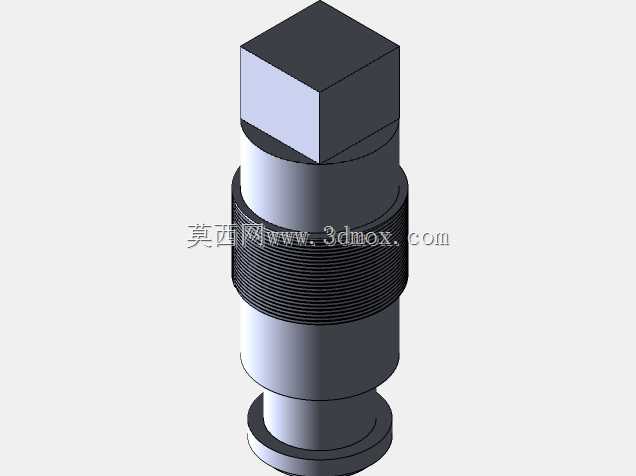

这款角式结构的阀门，主要应用在管路系统需要直角转向的流体通断控制场景，常见于化工流体输送、小型液压站回路、水处理管路、暖通配套管线中，相比直通式阀门，它能直接完成管路90度转向处的截流控制，减少管路中额外弯头配件的使用，降低管路泄漏点与整体流阻。从实际使用场景来看，这类阀门多适配中小通径的低压管路，顶部的方头结构是专门配套标准扳手设计的操作端，旋转方头即可带动内部阀芯升降，实现通路的开启、关闭以及开度调节，操作时受力均匀，不会出现普通手轮阀在狭窄安装空间内操作干涉的问题。底部的方形法兰安装座是整个阀门的固定基准，四个安装孔呈对称分布，安装时可直接通过螺栓固定在设备面板或者管路对接法兰上，安装孔的位置公差在建模时做了严格约束，保证对接时密封面完全贴合，不会出现偏载导致的密封失效。侧面的接口为内螺纹式管路对接端，可直接匹配对应通径的外螺纹管路，接口内部做了密封面倒角处理，安装时配合密封垫或者生料带即可实现可靠密封，无需额外加工过渡接头。设计过程中，优先考虑了阀体的整体刚性，阀体主体采用等壁厚渐变结构，在介质流经的转角位置做了圆弧过渡处理，避免直角流道造成的介质紊流与冲蚀，同时降低流体在转角处的压力损失，延长阀体的使用寿命。顶部的阀盖与主体采用卡装式预定位加螺纹锁紧的结构，装配时可以先通过卡爪实现阀盖与阀体的同轴定位，再旋转锁紧，保证阀杆与阀芯的同轴度，避免阀杆偏磨造成的外漏。安装边界上，方形法兰底座的边长尺寸适配常规管路支架的安装间距，阀门整体的高度控制在常规操作空间允许的范围内，侧面接口的中心高度与法兰安装面的距离做了标准化设计，可直接替换同参数的老旧角阀，无需重新调整管路布局。从结构细节来看，阀芯的密封面采用锥面配合结构，相比平面密封，锥面密封在关闭时所需的操作力矩更小，密封比压更均匀，在低压工况下也能实现可靠截流，不会出现内漏问题。阀杆与阀盖之间预留了填料密封的安装空间，可根据使用介质的特性选配不同材质的填料，适配水、油、弱腐蚀性流体等多种介质的输送需求。
