高同轴度摩擦夹紧联轴器结构设计

在各类精密传动场景中，轴系连接的可靠性直接决定整套设备的运行精度与寿命，摩擦夹紧联轴器正是针对高精度轴系连接需求开发的传动部件，区别于传统键连接、销连接的硬接触传力方式，这类联轴器依靠接触面的正压力产生的摩擦力传递扭矩，可完全消除连接间隙，适配高速、正反转频繁、启动冲击大的传动工况。从实际应用场景来看，这类联轴器常见于伺服电机传动链、精密机床进给轴、自动化检测设备输送辊组、包装机械的牵引辊传动单元，尤其适合两轴安装对中精度存在微小偏差、需要频繁拆装维护的工位，不会像键连接那样在反复正反转过程中出现键槽磨损、回程间隙增大的问题。

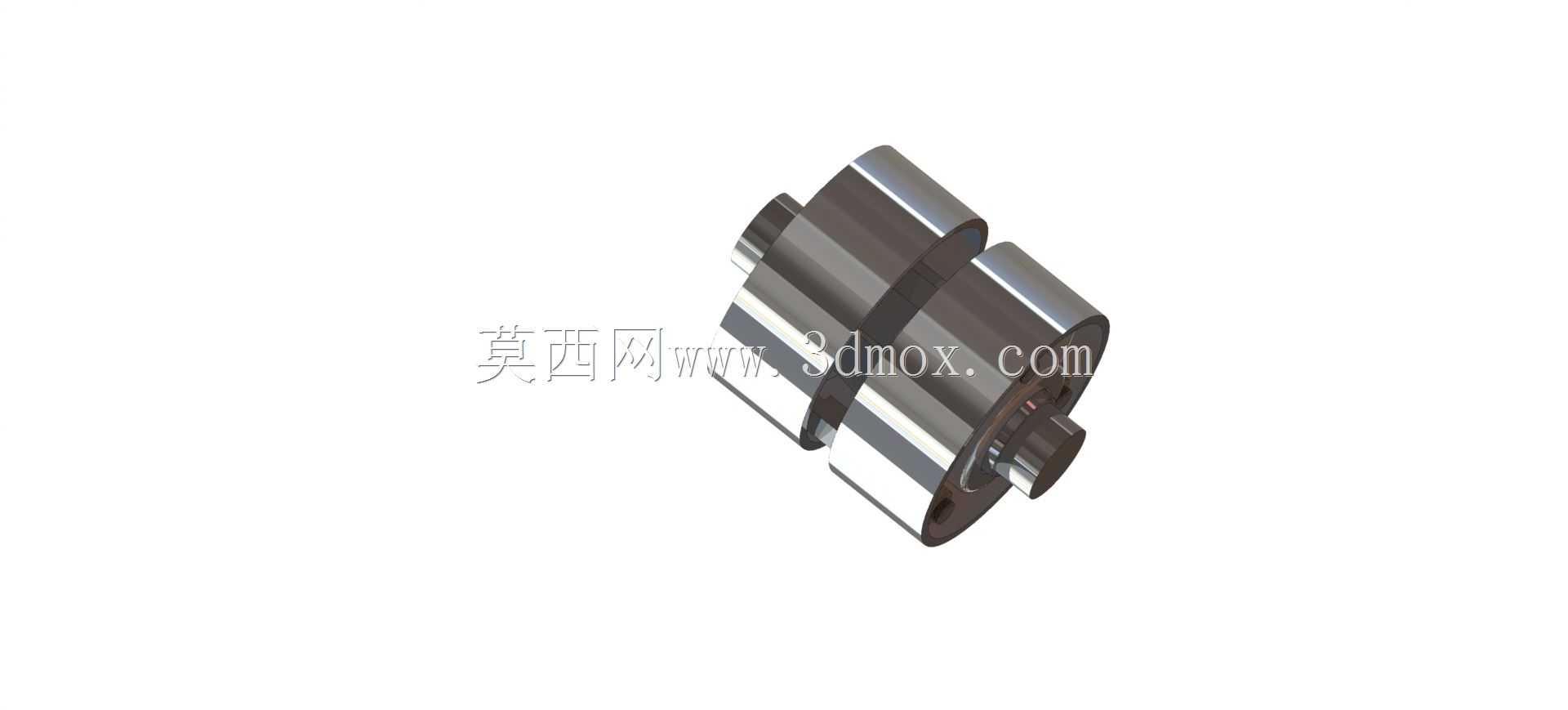

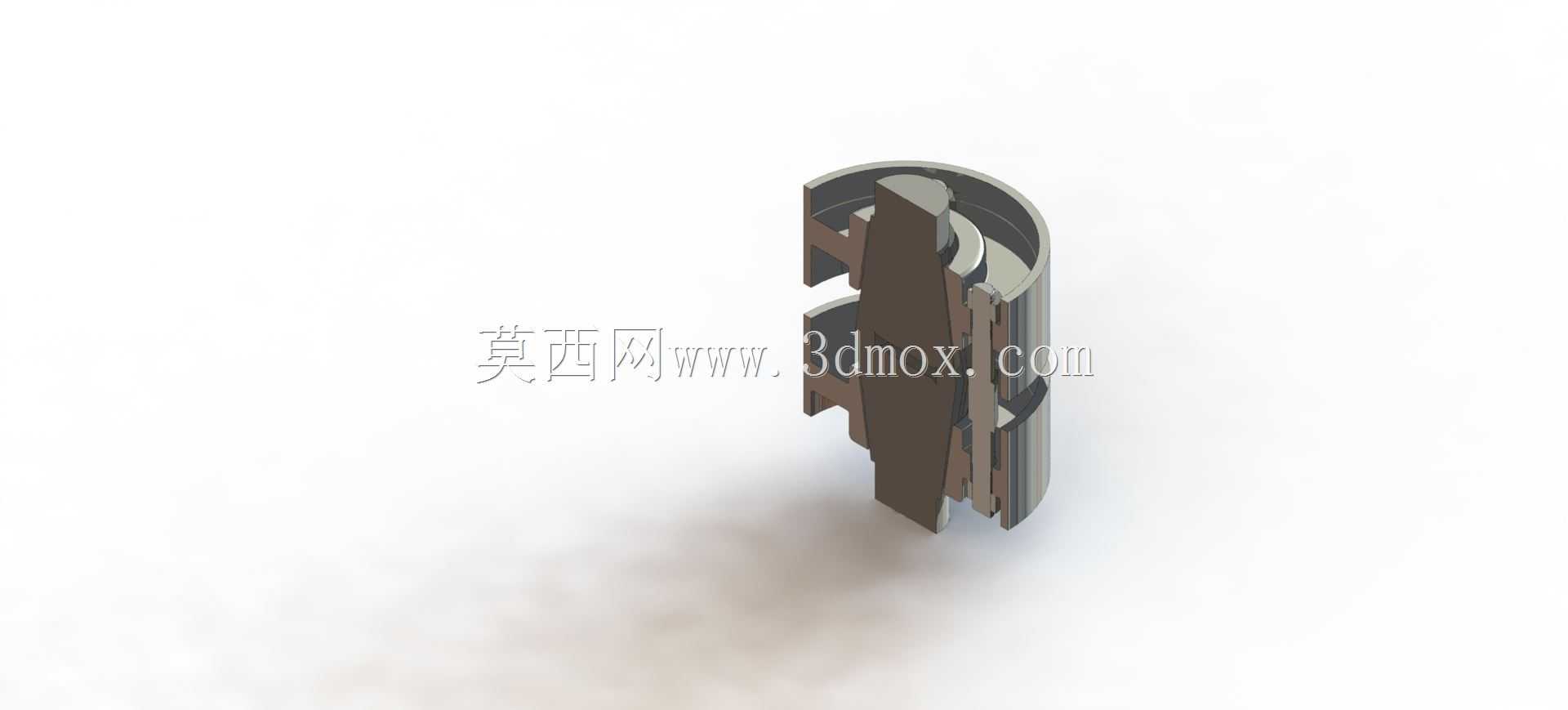

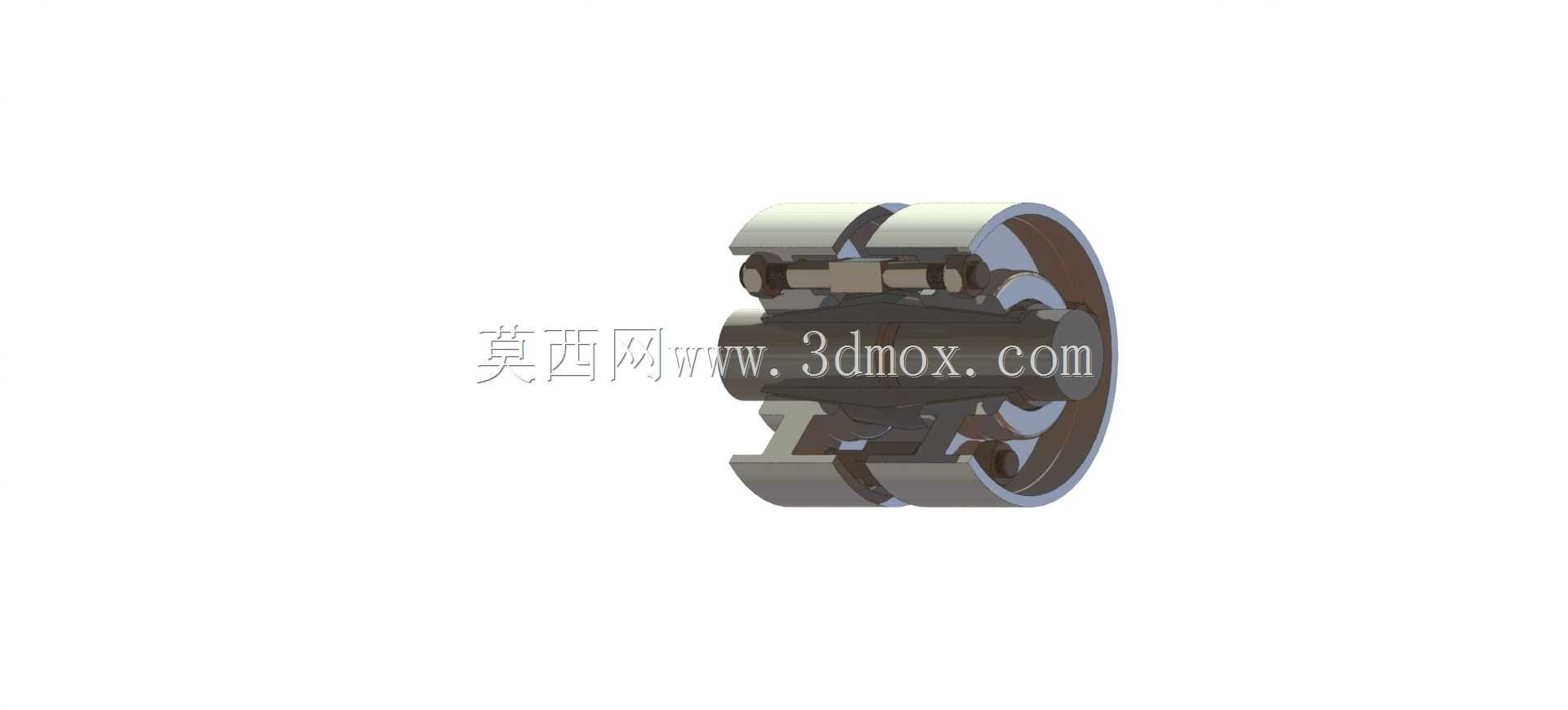

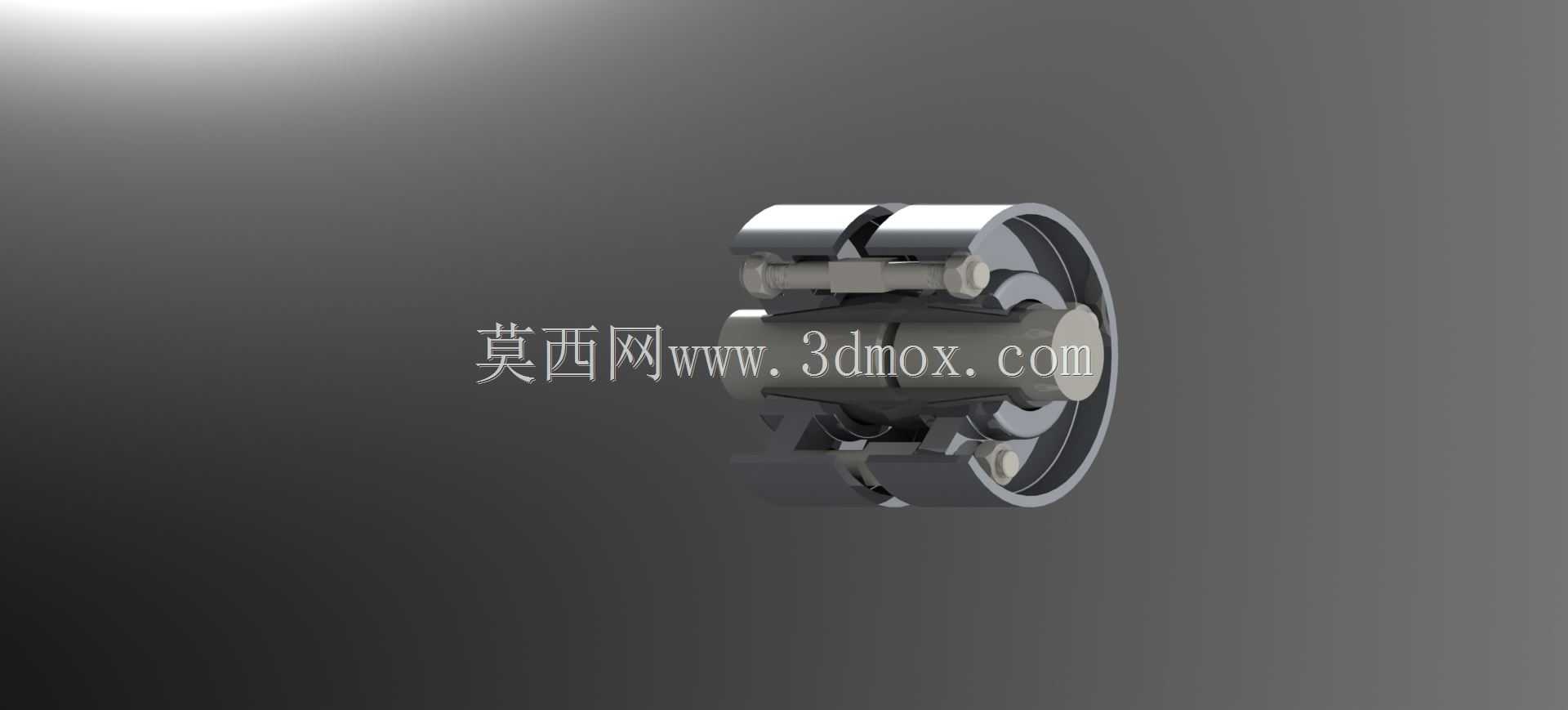

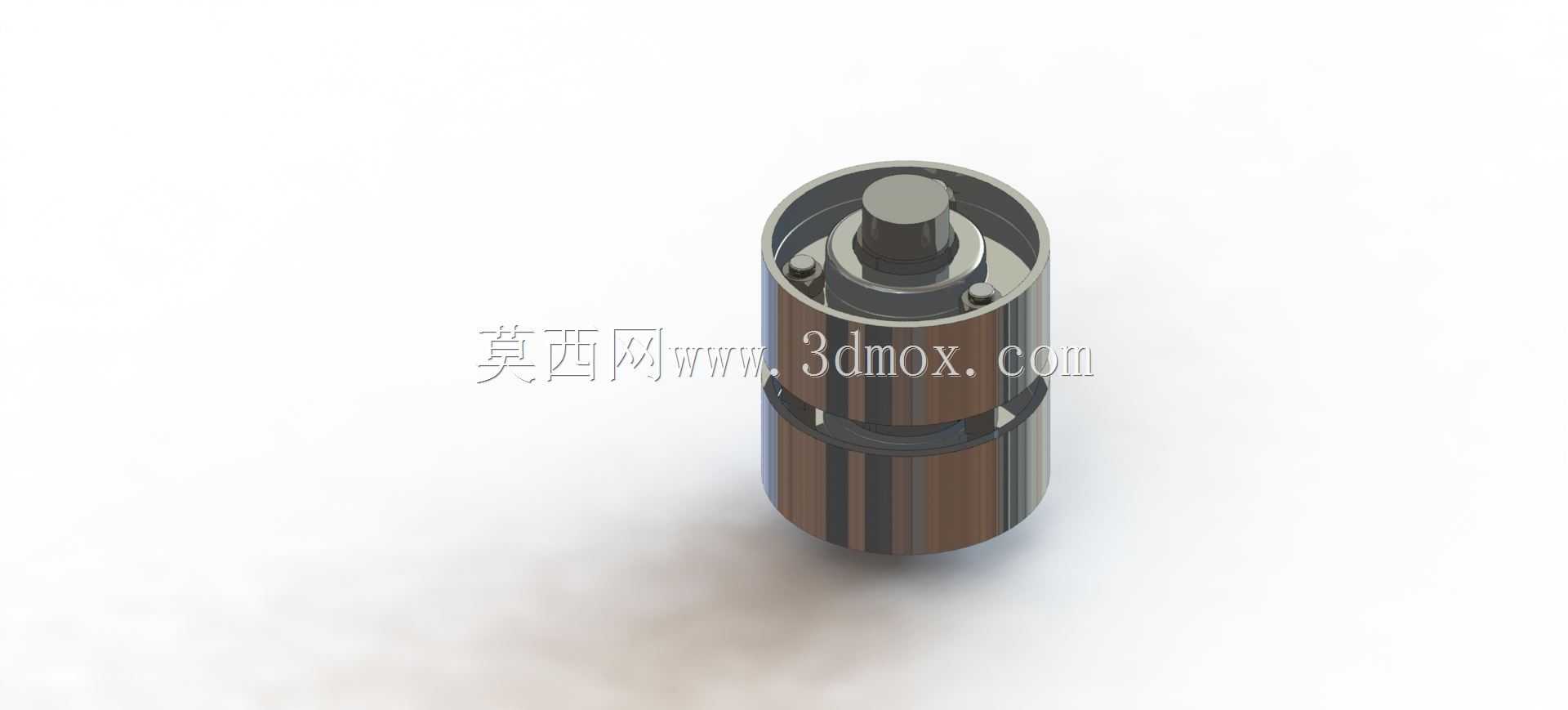

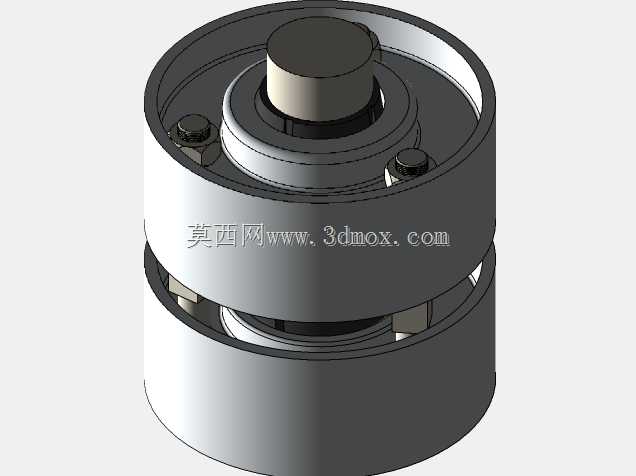

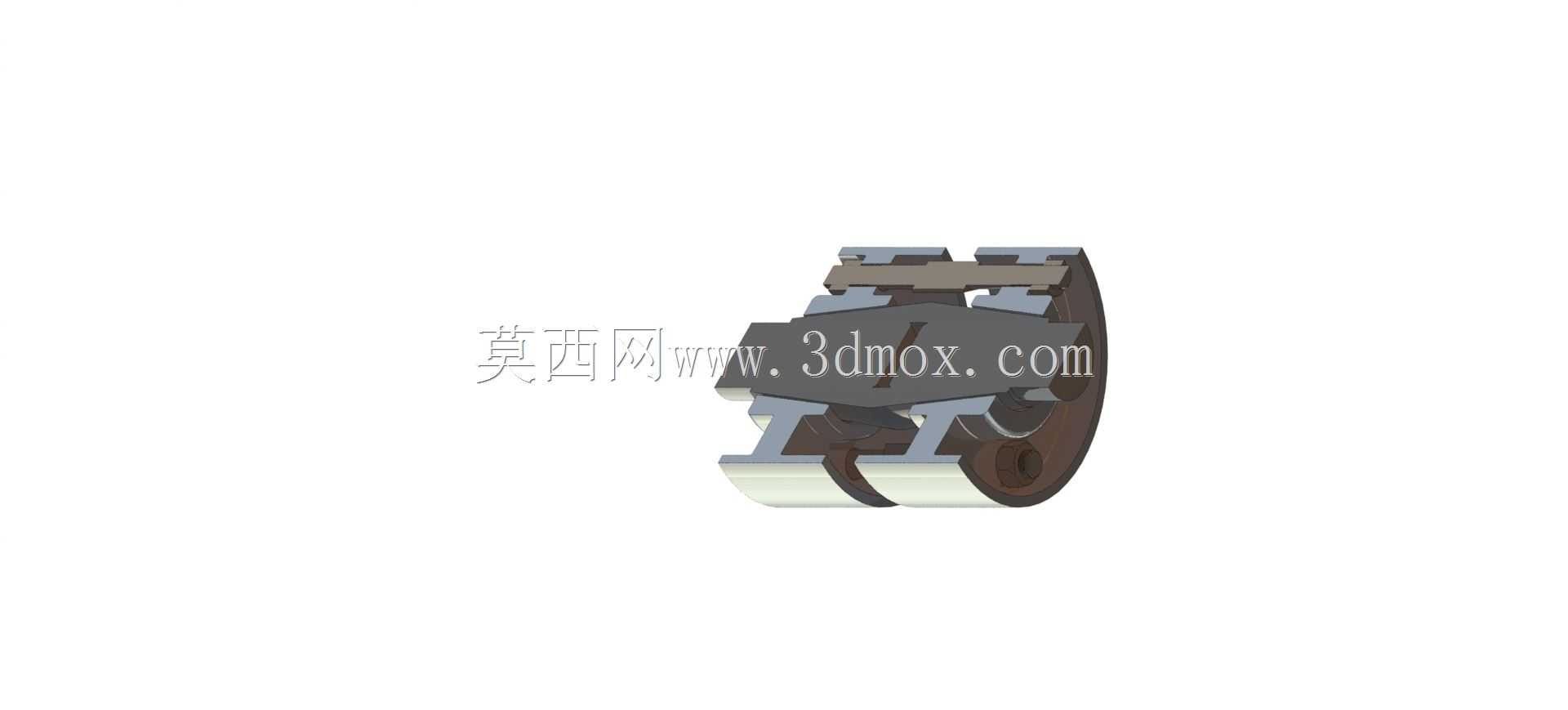

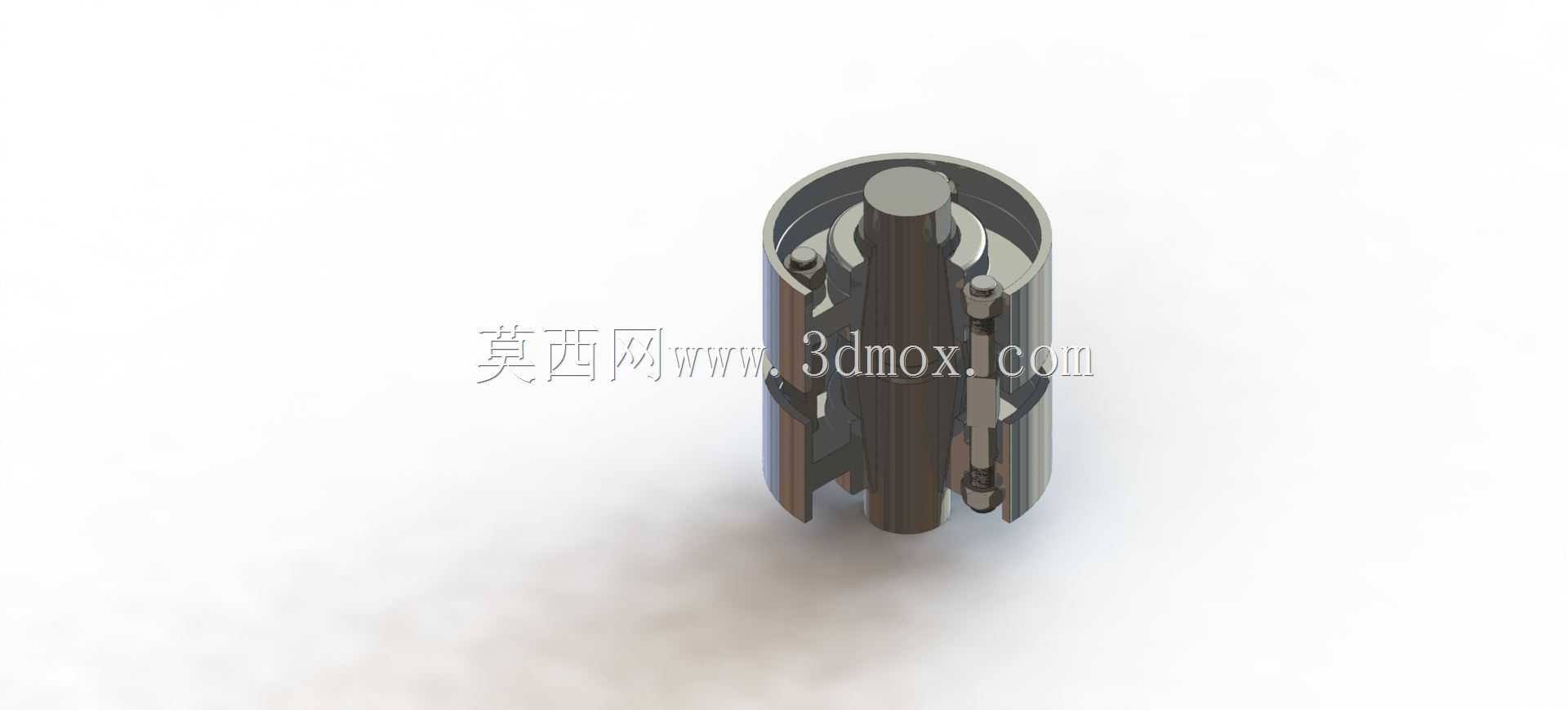

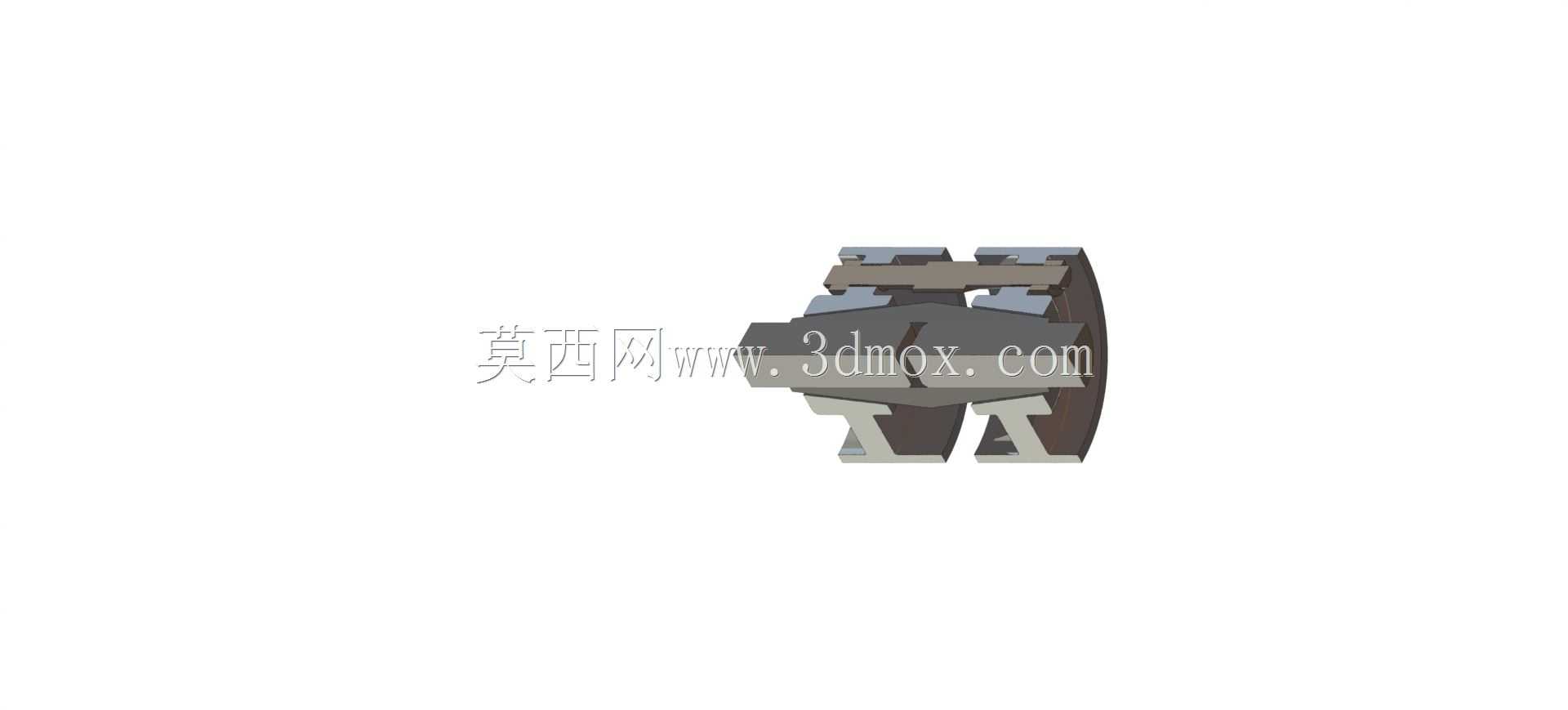

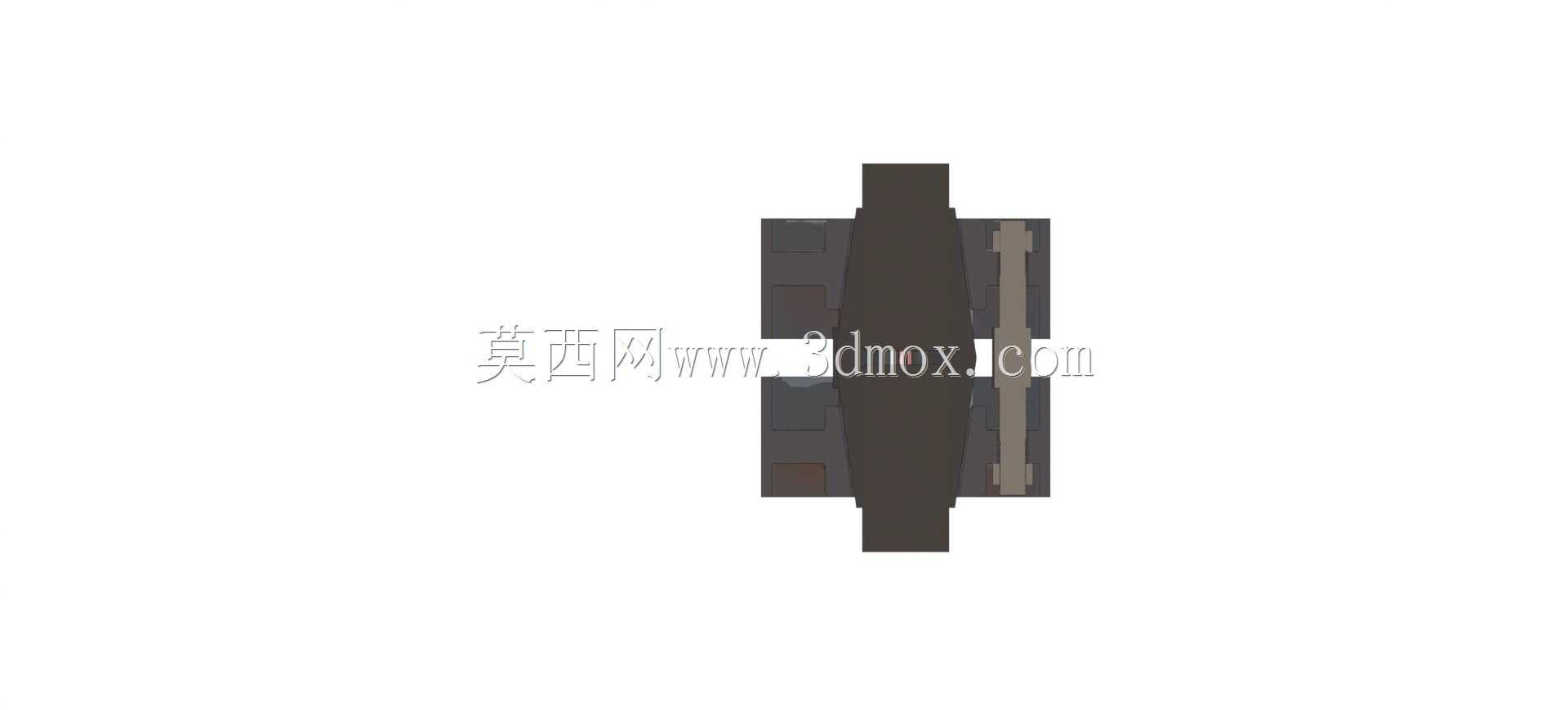

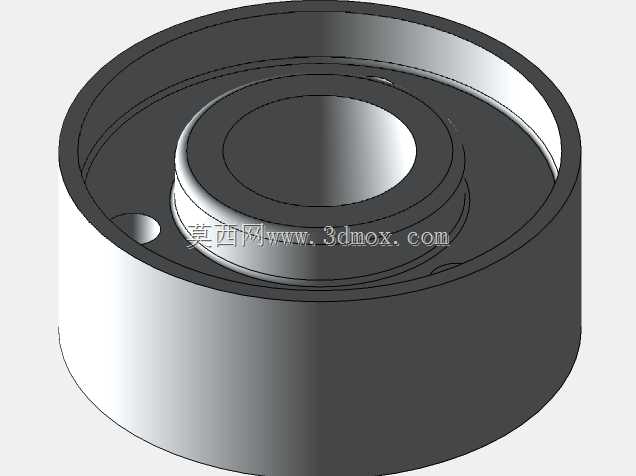

从结构设计逻辑来看，这款联轴器采用剖分式夹紧环配合锁紧螺栓的结构，主体包含两个对称布置的夹紧毂、中间传力摩擦副以及周向均匀分布的锁紧紧固件，安装时无需对主动轴、从动轴做额外的键槽加工，仅需将两轴插入联轴器内孔，按对角顺序逐步拧紧锁紧螺栓，即可让夹紧毂内孔均匀收缩抱紧轴面，依靠接触面的静摩擦力完成扭矩传递。这种设计的优势在于对轴的加工精度要求更低，普通光轴即可完成装配，拆装时不会在轴表面留下压痕或损伤，后期维护更换时无需挪动两端的动力单元与执行单元，大幅缩短设备停机维护的时间。

在安装边界与尺寸适配方面，这类联轴器的径向尺寸相比同扭矩规格的弹性套柱销联轴器更小，可适配安装空间局促的紧凑传动布局，轴向预留的安装距离仅需满足夹紧毂的轴向抱紧长度即可，不需要额外预留键连接的轴向窜动间隙。设计时需要注意，锁紧螺栓的预紧力需要严格匹配传递扭矩的大小，预紧力不足会出现传动打滑、轴面磨损的问题，预紧力过大则会导致夹紧毂应力集中，甚至出现螺栓断裂、毂体开裂的故障。周向均匀布置的螺栓可以保证夹紧力沿内孔圆周方向均匀分布，避免单侧受力导致轴系偏心，运行过程中产生额外的径向振动。

实际选型过程中，除了核算额定传递扭矩、最高允许转速之外，还需要确认两端轴径与联轴器内孔的适配范围，同时核算联轴器的最大允许径向、角向补偿量，确保安装过程中两轴的对中偏差在联轴器的补偿范围内，避免运行过程中产生额外的附加载荷。相比膜片联轴器、波纹管联轴器等高精度弹性联轴器，摩擦夹紧式联轴器的扭转刚度更高，没有弹性元件的疲劳老化问题，在重载、长期连续运行的工况下使用寿命更长，同时具备一定的过载保护能力，当传动链出现瞬时过载超过摩擦力临界值时，联轴器会出现轻微打滑，可避免后端精密执行部件被冲击载荷损坏。
