双铰接式重载曲柄连接构件结构设计

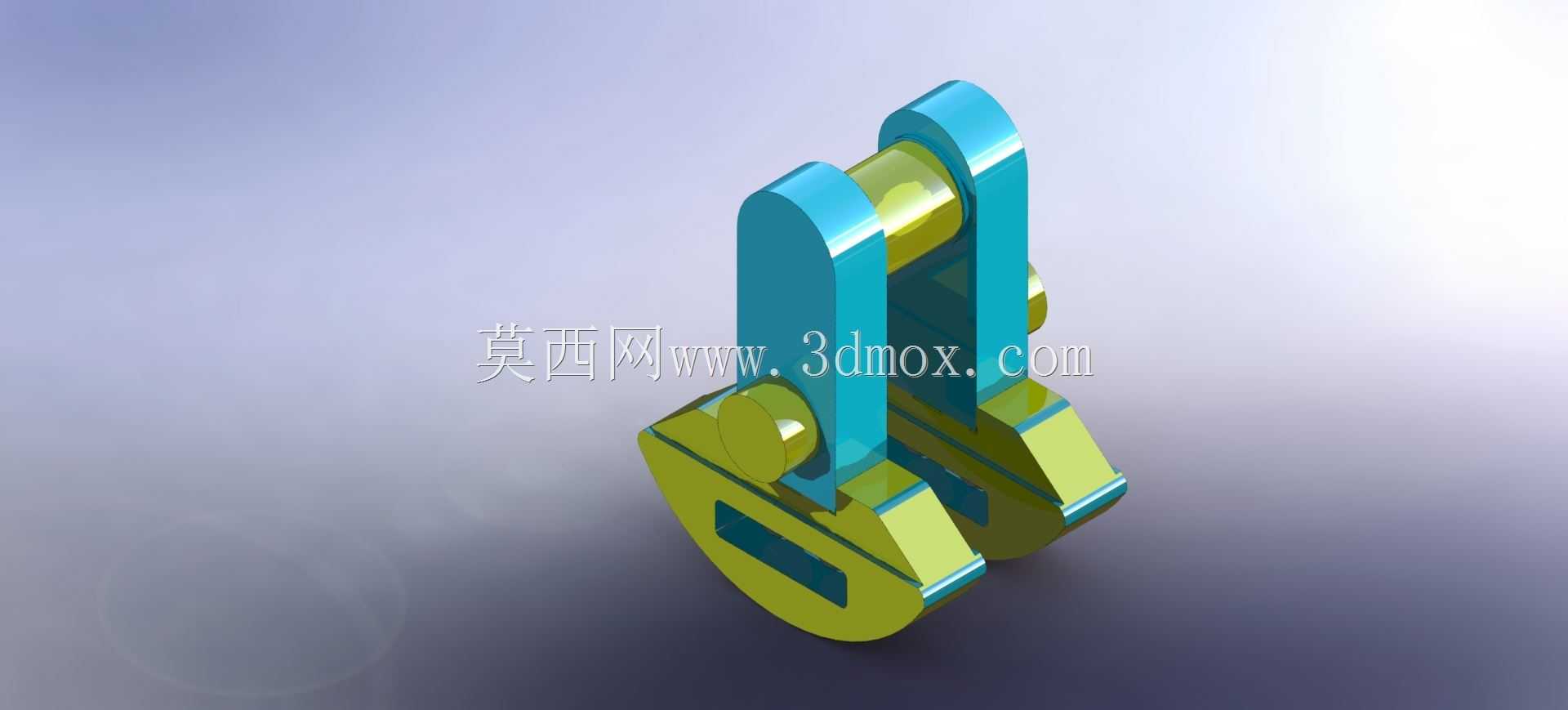

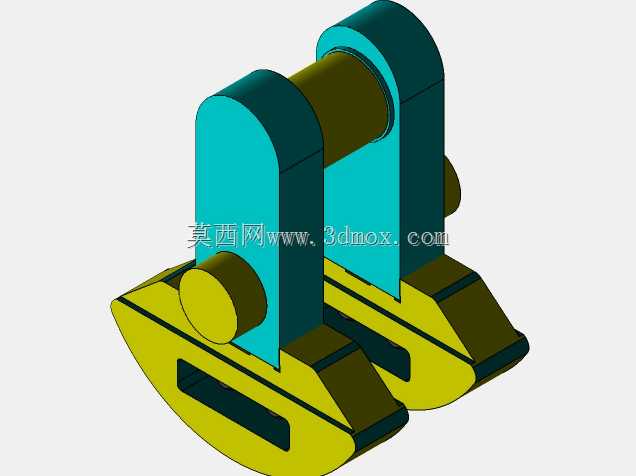

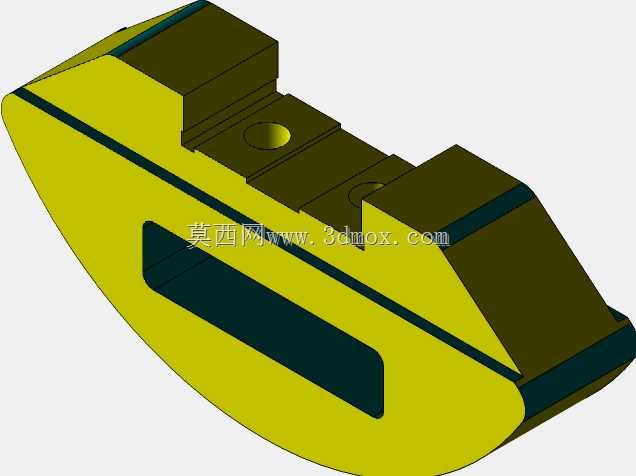

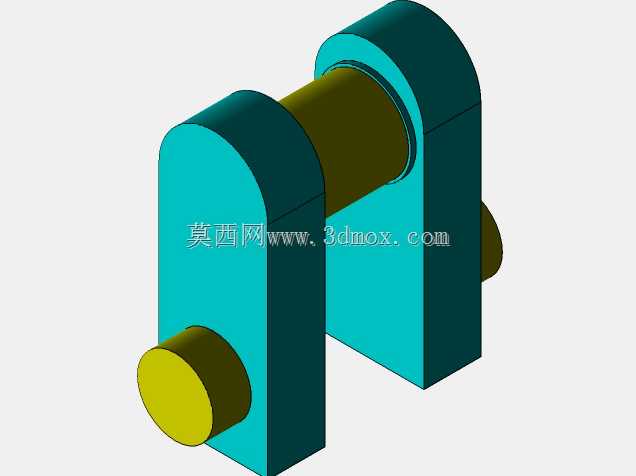

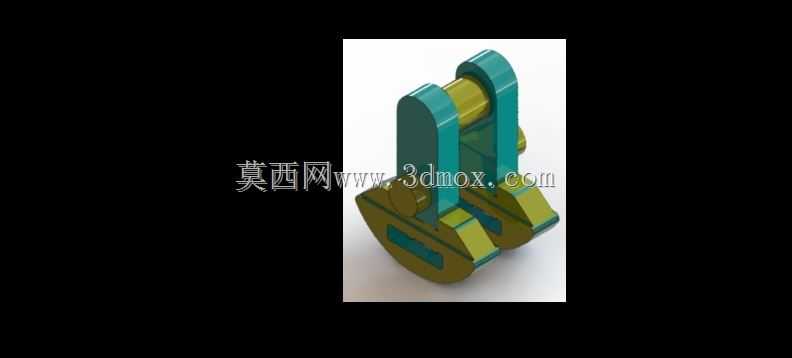

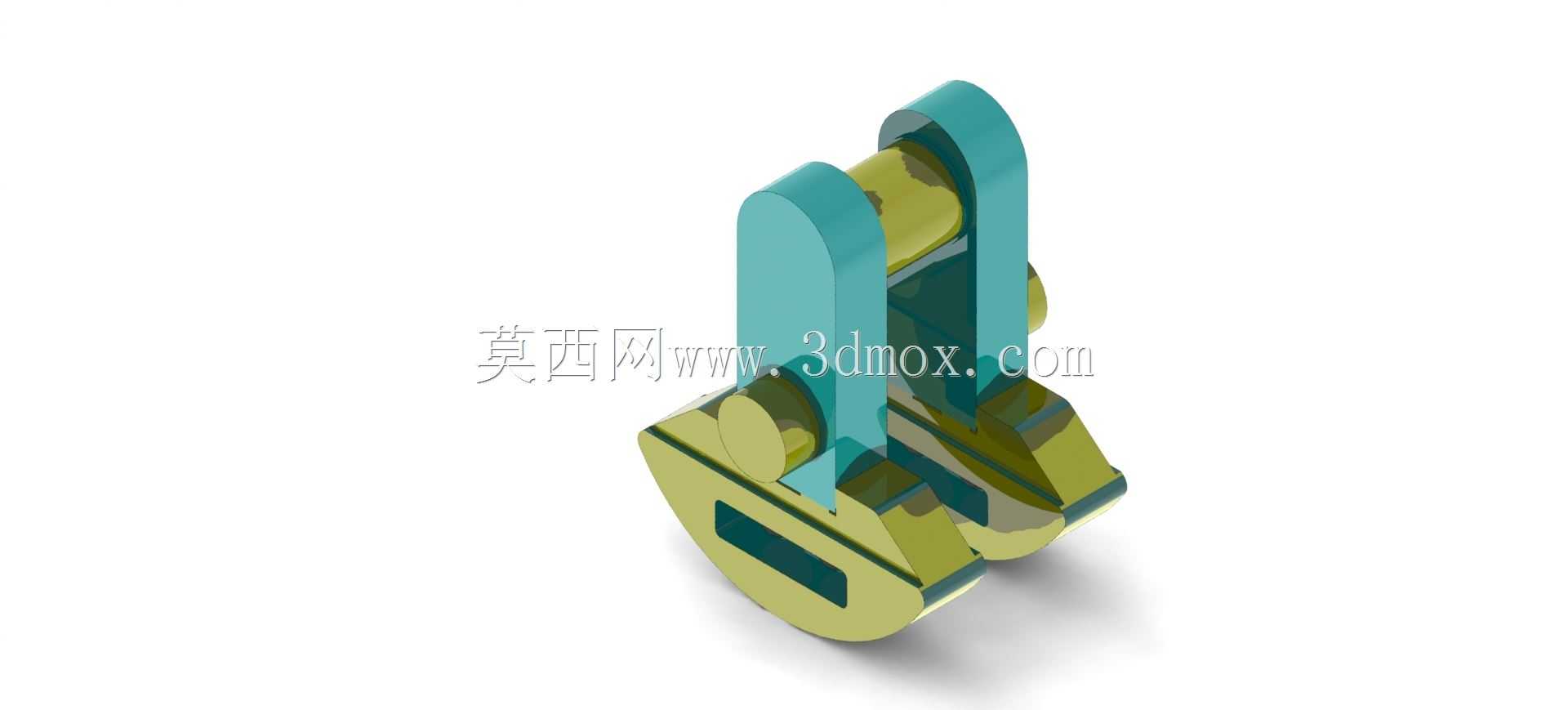

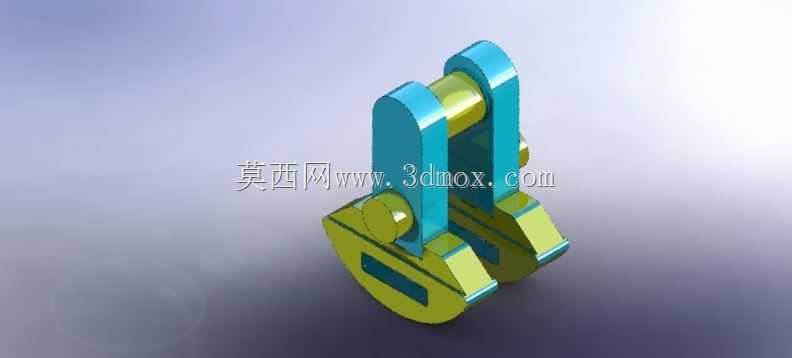

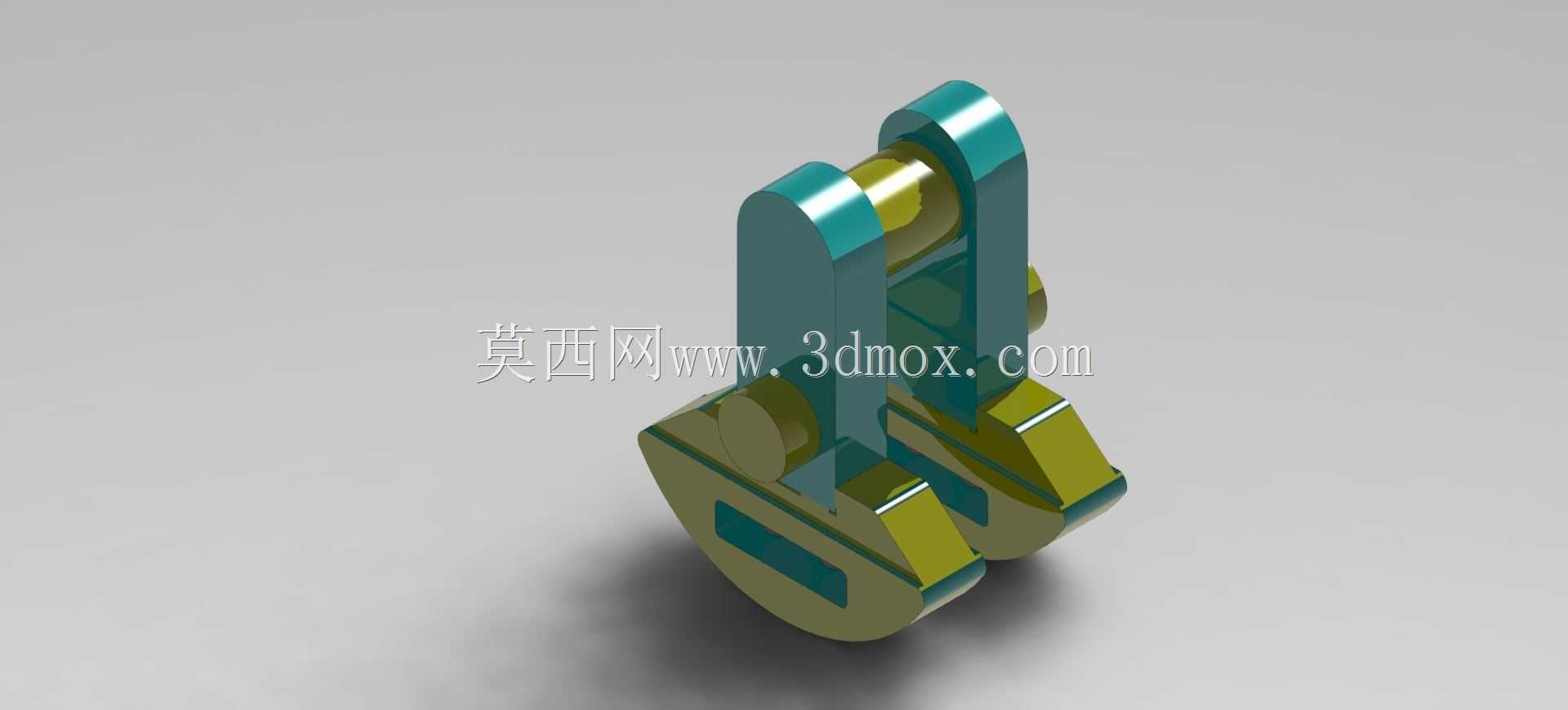

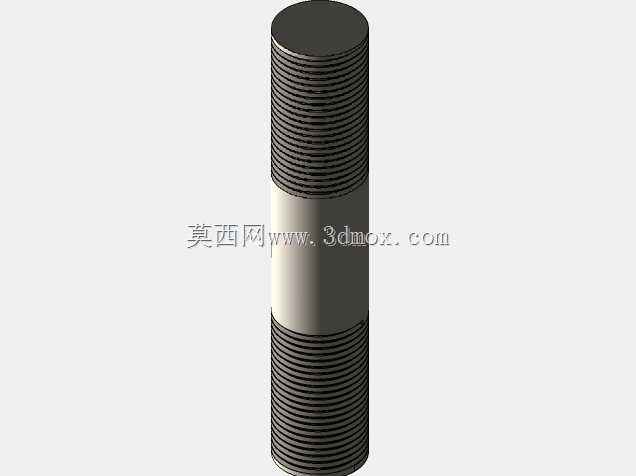

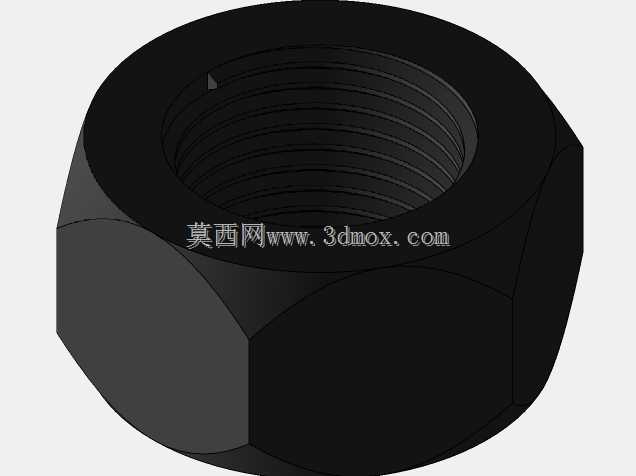

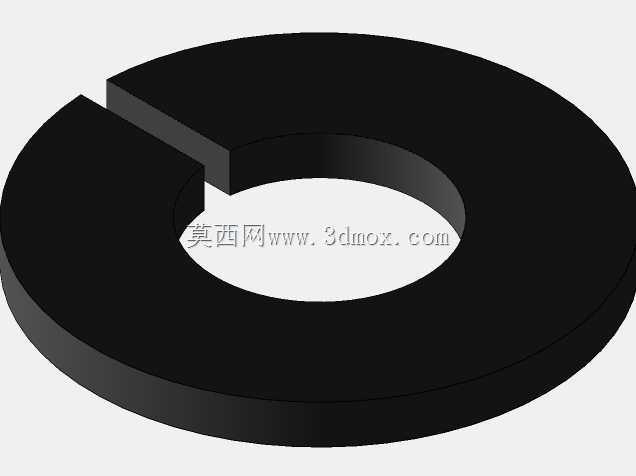

这类双铰接曲柄构件多用于中载间歇传动的工装夹具、输送线拨叉机构以及小型压力机的执行端，核心作用是将旋转轴的圆周运动转化为摆臂的往复弧线运动，相比单臂曲柄，双平行铰接耳的结构能大幅抵消侧向弯矩，避免铰接销轴在高频往复动作中出现单侧偏磨，延长铰接副的维护周期。从结构设计逻辑来看，构件下端的U型铰接座采用等厚对称布局，两侧耳板的同轴度公差控制在0.02mm以内，保证销轴穿装后无卡滞，耳板与中间销轴的配合选用H7/h6间隙配合，既满足转动灵活性，又不会因间隙过大产生传动冲击。上端的单耳铰接端与下端U型座的连接臂采用变截面过渡，在铰接孔周边做了加厚凸台处理，避免应力集中导致的臂体断裂，整体材质选用45号钢调质处理，表面做发黑防锈处理，适配车间多油污、多粉尘的作业环境。安装边界方面，下端U型座的开口宽度适配厚度16mm的外接摆臂，铰接孔直径为12mm，可配用标准圆柱销带孔销轴配合开口销防脱，上端单耳厚度为10mm，铰接孔直径同样为12mm，能与标准连杆接头直接匹配，整体安装中心距为68mm，摆角范围可达±45°，满足多数往复摆动机构的行程需求。在实际应用场景中，这类构件常配套在自动化生产线的工件顶升摆转机构、仓储设备的锁止摆臂以及农用机械的离合操纵机构中，设计时特意将臂体的棱边做了R2圆角处理，避免装配和维护过程中尖锐棱边划伤操作人员，同时铰接孔端面预留了0.5mm的沉台，可镶嵌铜基自润滑轴套，无需频繁加注润滑脂即可长期稳定运行，降低日常运维的工作量。建模过程中对铰接部位的配合间隙做了运动仿真验证，确保在全摆角范围内无运动干涉，各受力截面的强度校核满足1.5倍额定载荷下的安全系数要求，不会出现塑性变形。
