多通路集成式液压油路连接阀体结构

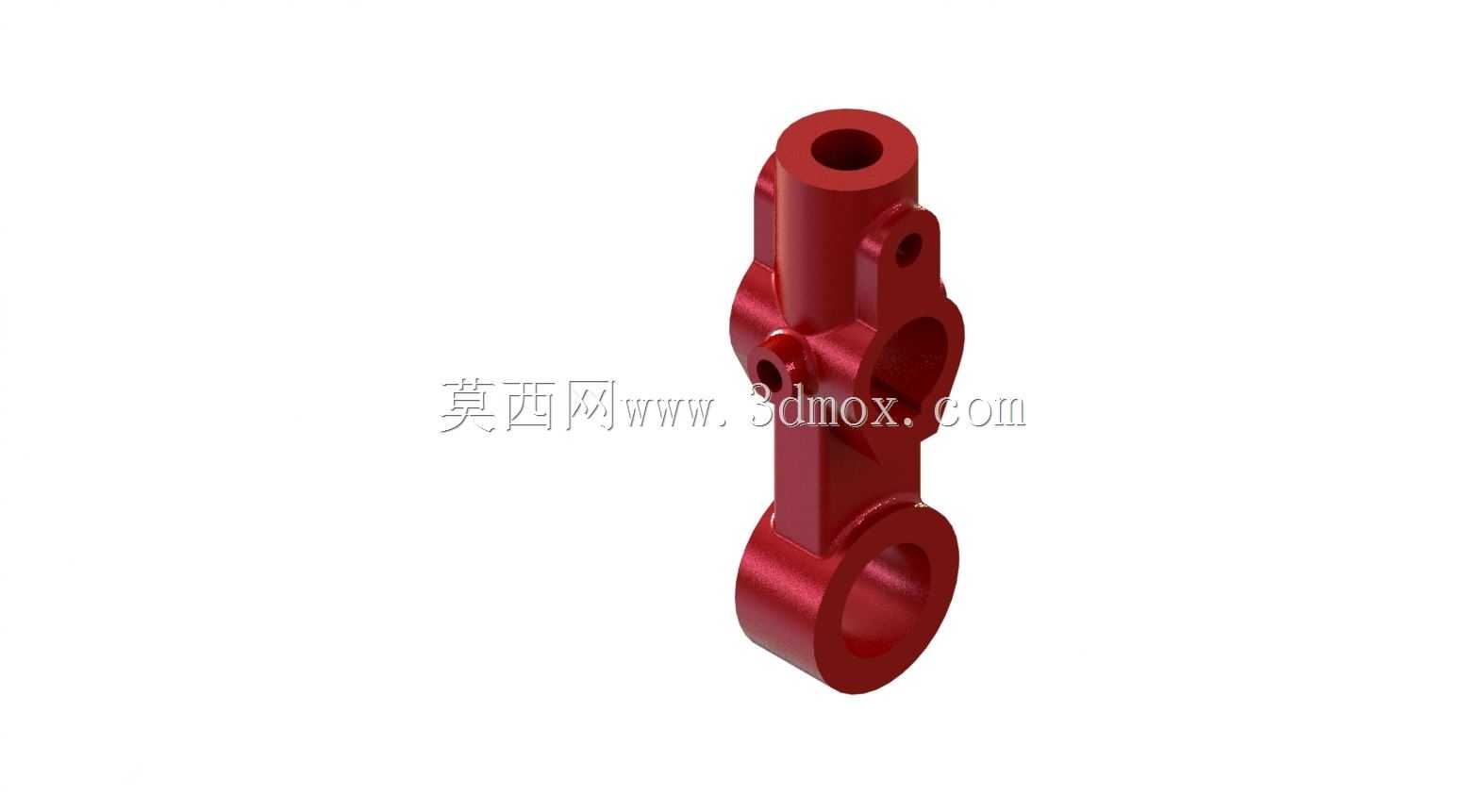

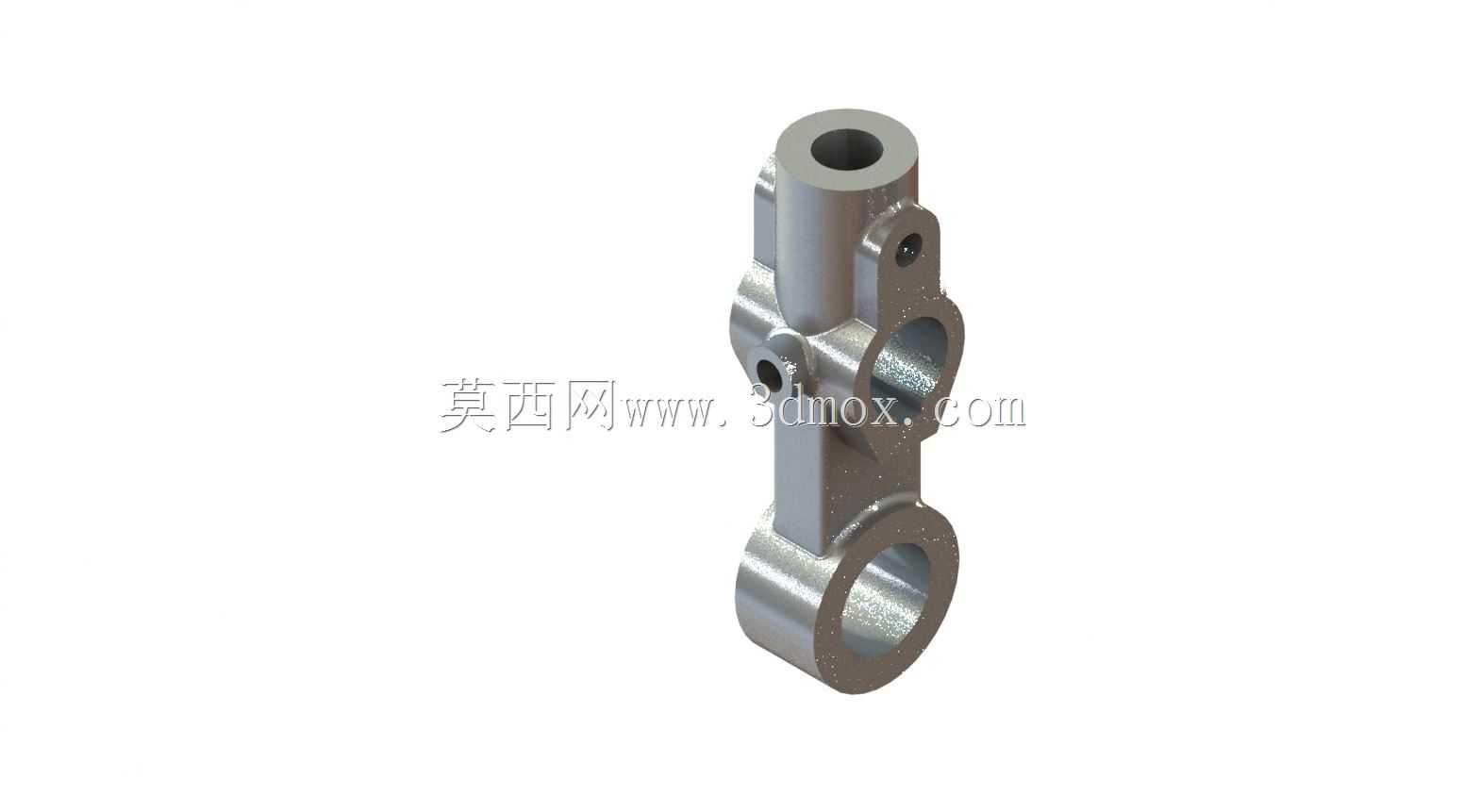

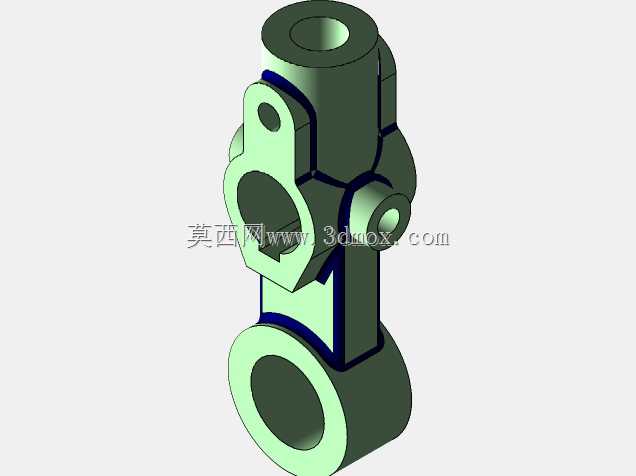

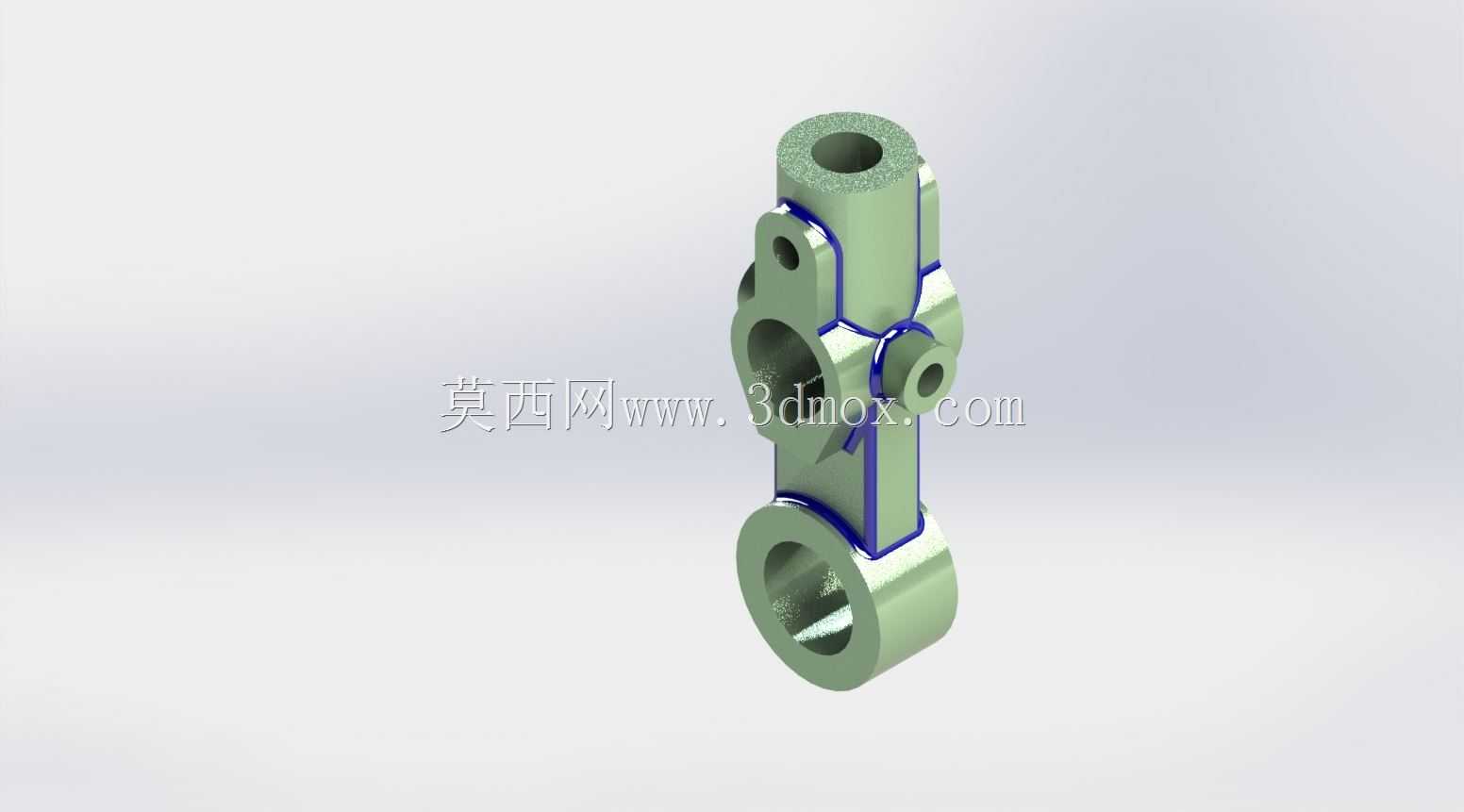

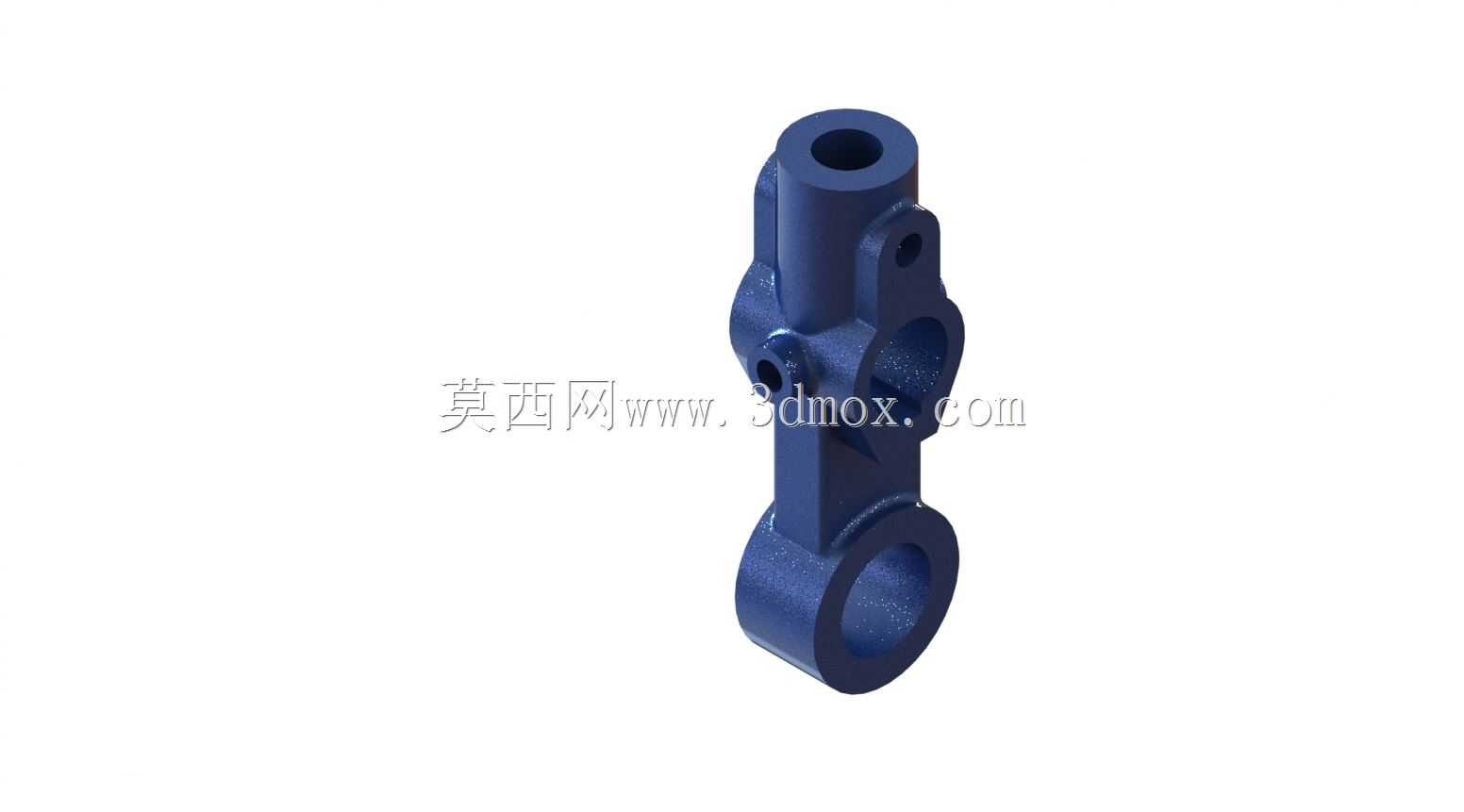

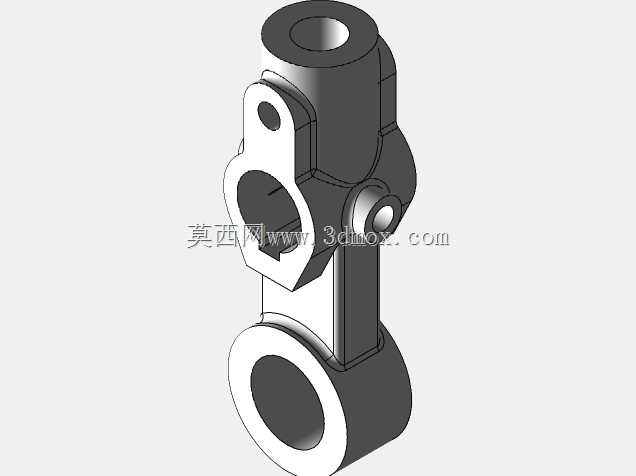

该零件属于液压系统中的集成式油路连接构件，主要应用在中小型工程机械、农用机械以及小型工业液压站的油路分配回路中，承担多通路液压油的导通、流向切换以及相邻液压元件的安装承载作用。从结构设计来看，主体采用长条形锻压毛坯加工成型，整体布局沿纵向轴线分布三个核心通油孔位：顶端为小直径进油孔，内壁加工有高精度密封环槽，用于和液压泵出口的高压油管对接，孔口做了15度倒角处理，避免安装时刮伤油管密封圈；中部为侧向通油支路，侧方预留的两个小螺纹孔用于安装固定小型溢流阀或者压力检测接头，支路孔道和主孔道的相贯处做了圆弧过渡处理，减少液压油流经时的紊流和压力损失；底端为大直径回油环孔，孔壁粗糙度控制在Ra1.6以内，和回油管路的卡套式接头配合时可实现无额外密封垫的硬密封适配。设计阶段优先考虑了安装边界的兼容性，零件整体宽度控制在62mm以内，纵向总长度138mm，侧向突出的安装耳厚度为8mm，耳孔中心距主轴线22mm，可直接适配市面上多数通径10mm的标准液压阀组安装位，不需要额外加工转接板。实际工况下，该零件可承受最高16MPa的连续工作压力，孔道内部做了去毛刺和酸洗磷化处理，避免长期通油时残留的铁屑刮伤下游液压元件的密封件。和传统分体式油路接头相比，这种集成式结构减少了70%的管路接头数量，降低了液压系统的泄漏点，同时整体刚性更强，在设备存在持续振动的工况下也不会出现接头松动渗油的问题。建模过程中对所有相贯孔的位置做了公差约束，各孔位的同轴度公差控制在0.02mm以内，安装耳的端面和主轴线垂直度公差为0.03mm，可直接导出工程图用于机加工生产，不需要额外做尺寸校核。
