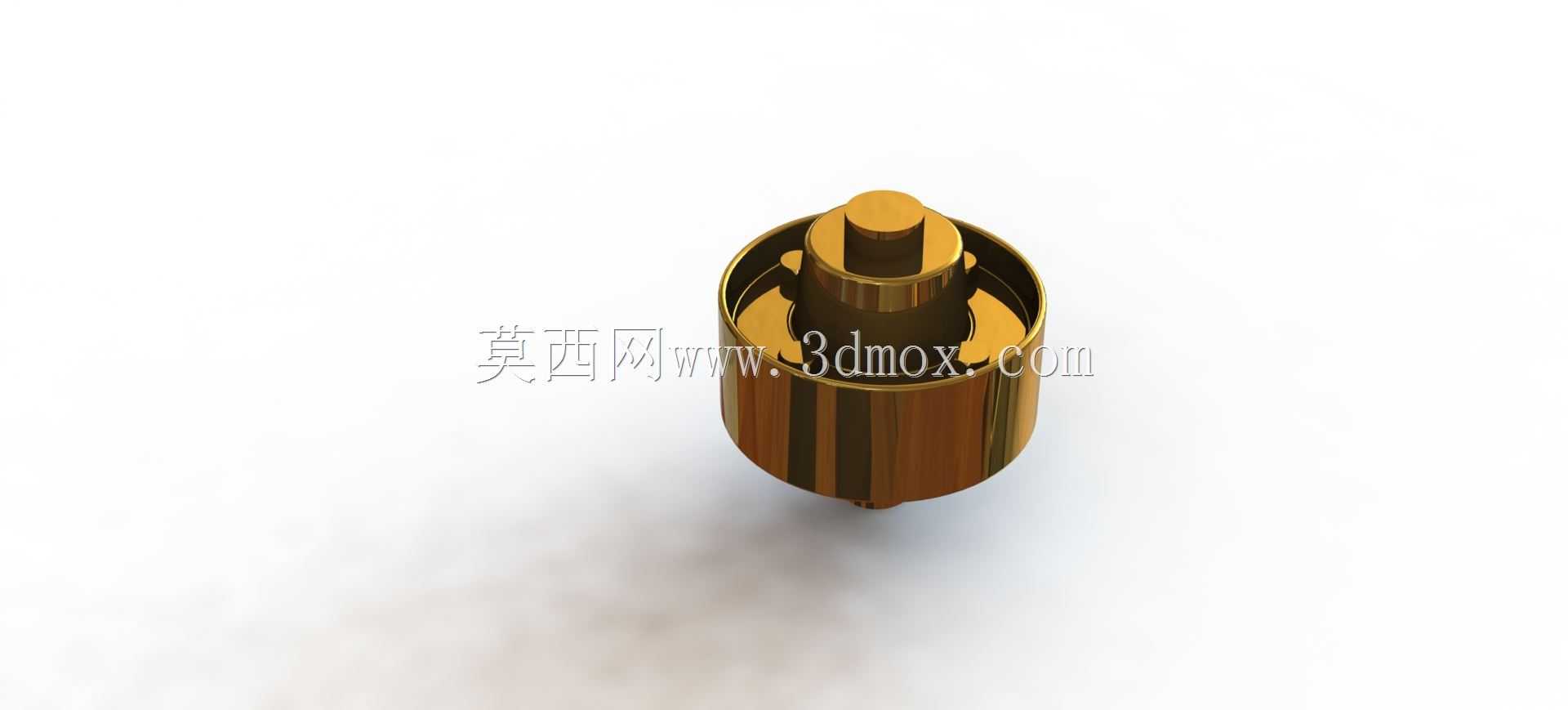

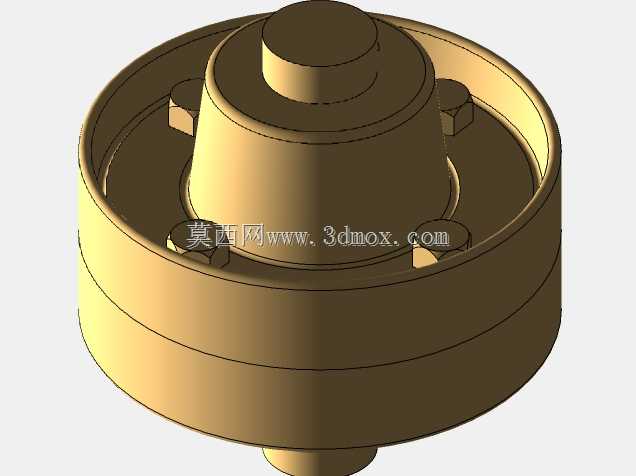

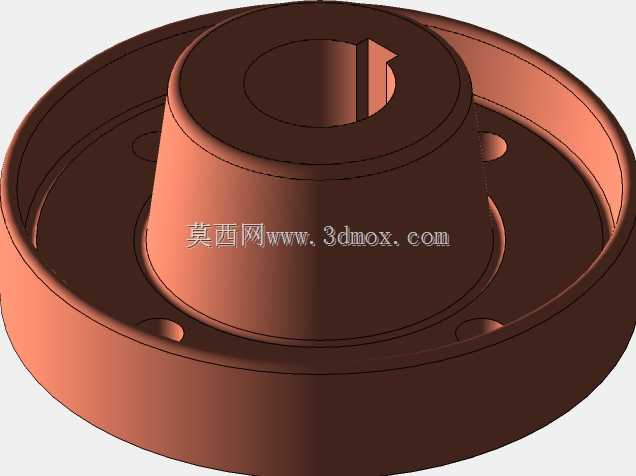

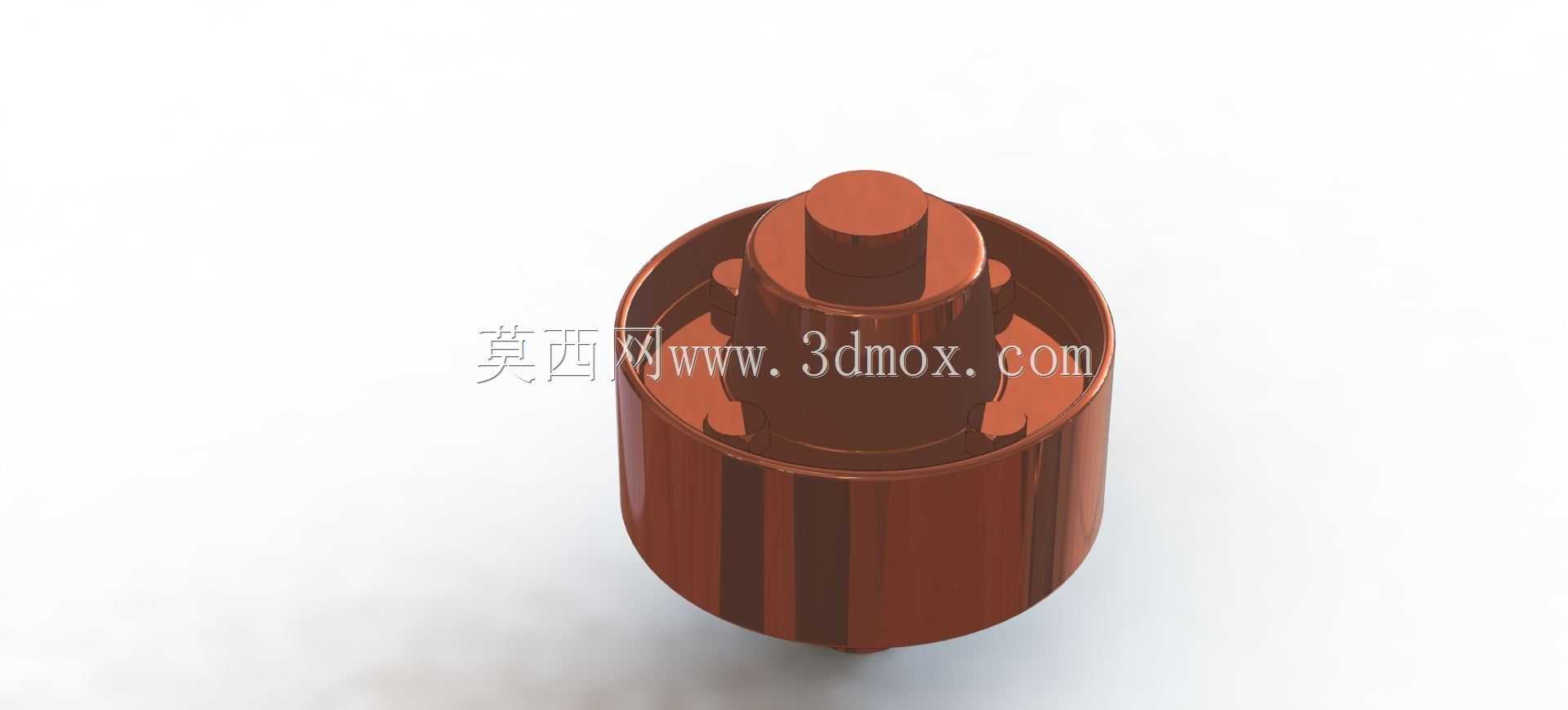

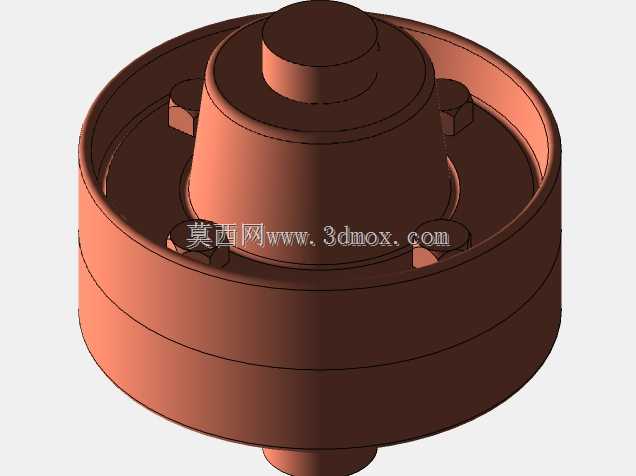

这类套筒式刚性联轴器,主要应用在对中精度要求较高、载荷平稳无冲击的传动场景中,常见于小型机床进给轴、精密输送辊组、小型泵组直连传动等工况,用来实现两根同轴轴段的刚性连接,同步传递旋转扭矩,不存在缓冲补偿能力,因此对安装时的两轴同轴度偏差容忍度极低,选型安装阶段必须严格校验两轴的径向偏移、角向偏移与轴向窜动量,避免运行过程中产生附加弯矩损伤轴系与支撑轴承。从结构设计来看,该联轴器采用整体套筒式主体结构,配合径向紧定螺钉实现轴与套筒的锁紧固定,主体为一体式圆柱结构,没有分体式法兰的连接接缝,整体扭转刚度极高,传动过程中无回转背隙,能够保证精确的转速同步传递,适合对传动同步精度有要求的刚性传动场景。设计阶段首先要匹配所连接轴的轴径公差,套筒内孔采用H7级公差配合,保证与轴的装配间隙控制在合理范围,避免过盈量过大造成装配困难,或是间隙过大导致传动时出现偏心振动。紧定螺钉的排布采用沿轴向错位90度的双螺钉布局,相比单螺钉锁紧,能够提供更均匀的锁紧力,防止运行过程中螺钉松动造成轴与套筒打滑,螺钉孔的位置设计要避开套筒的应力集中区域,保证套筒整体的结构强度满足额定扭矩传递需求。外形上主体为等直径圆柱结构,径向尺寸紧凑,安装时不需要额外的法兰安装空间,只需要保证套筒两端的轴段插入深度符合设计要求,预留足够的轴向装配空间即可,安装边界需要注意套筒外径与周边设备结构的安全间隙,避免旋转过程中发生剐蹭。这类联轴器没有相对滑动的摩擦副,日常运行不需要额外润滑维护,结构简单可靠,只要安装对中精度达标,长期运行的故障率极低,设计建模过程中需要重点校验套筒的抗扭截面系数,根据传递的额定扭矩核算套筒壁厚,确保在最大载荷下套筒不会发生扭转变形,同时紧定螺钉的顶紧位置要对应轴段的平整表面,避免顶在轴的键槽或是退刀槽位置,影响锁紧可靠性。
