多层波形弹性垫圈结构设计

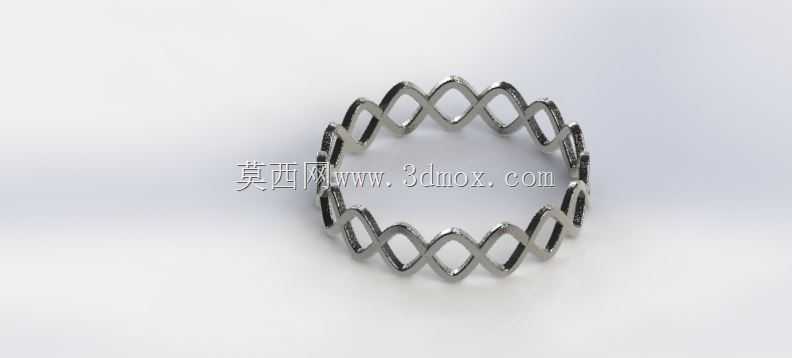

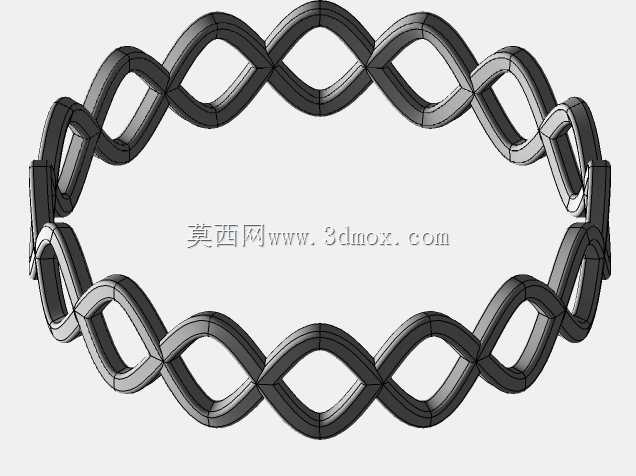

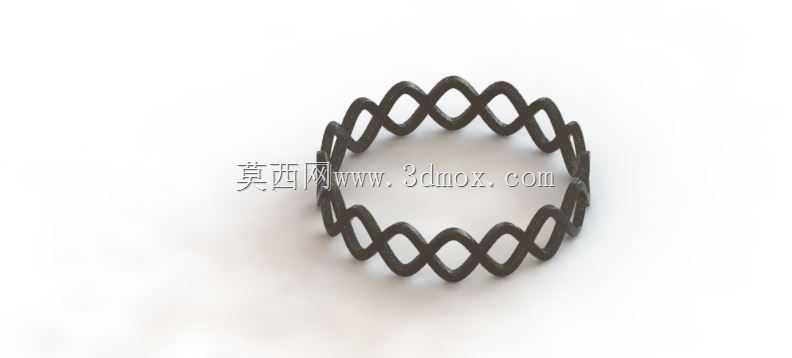

在机械装配场景中，这类多层波形弹性垫圈常被布置在轴承预紧、轴向间隙补偿、密封结构预压的位置，替代传统平垫圈搭配圆柱弹簧的组合方案，能在有限的安装空间内提供稳定的轴向弹力，解决装配公差累积带来的松动、窜动问题。从结构设计逻辑来看，该垫圈采用连续波浪形环状结构，通过多层波形金属片的叠合设计，在相同压缩量下能提供比单层波形垫圈更平缓的弹力曲线，避免预紧力过大损伤配合面，同时也不会因为压缩行程不足导致预紧失效。设计过程中需要重点考量波形的波峰数量、波高尺寸、片层厚度与叠合间隙，波峰数量直接决定受力均匀度，波高需要匹配安装槽的深度公差，片层厚度则根据所需预紧力的大小选定，叠合间隙要控制在合理范围，既要保证各层能同步形变，又要避免层间摩擦带来的弹力衰减。实际应用中，这类垫圈多用于电机端盖轴承装配、液压阀块密封组件预紧、汽车传动系统轴向定位等场景，安装时需要嵌入预先加工的环形槽内，安装边界需要保证环形槽的内径与垫圈内径匹配，外径与垫圈外径留有不超过0.2mm的间隙，槽深要略小于垫圈自由状态下的总厚度，预留15%-25%的压缩量，这样才能保证装配后垫圈持续提供稳定的轴向推力，补偿设备运行过程中因温度变化、磨损带来的轴向尺寸变化。不同于普通开口弹簧垫圈依靠切口变形提供防松力，这类波形垫圈的弹力分布更均匀，不会对配合轴或孔的表面造成刮伤，也不会因为振动出现切口卡滞的问题，在对装配精度要求较高的精密设备中应用优势明显。建模过程中需要先绘制单片波形的轮廓曲线，通过环形阵列生成整圈波形结构，再通过轴向阵列生成多层结构，层间的贴合关系要按照实际装配状态设置，保证后续做结构仿真时能准确模拟压缩过程中的应力分布，波峰与波谷的过渡圆角需要按照实际冲压工艺要求设置，避免出现应力集中导致垫圈在反复压缩过程中出现断裂失效。
