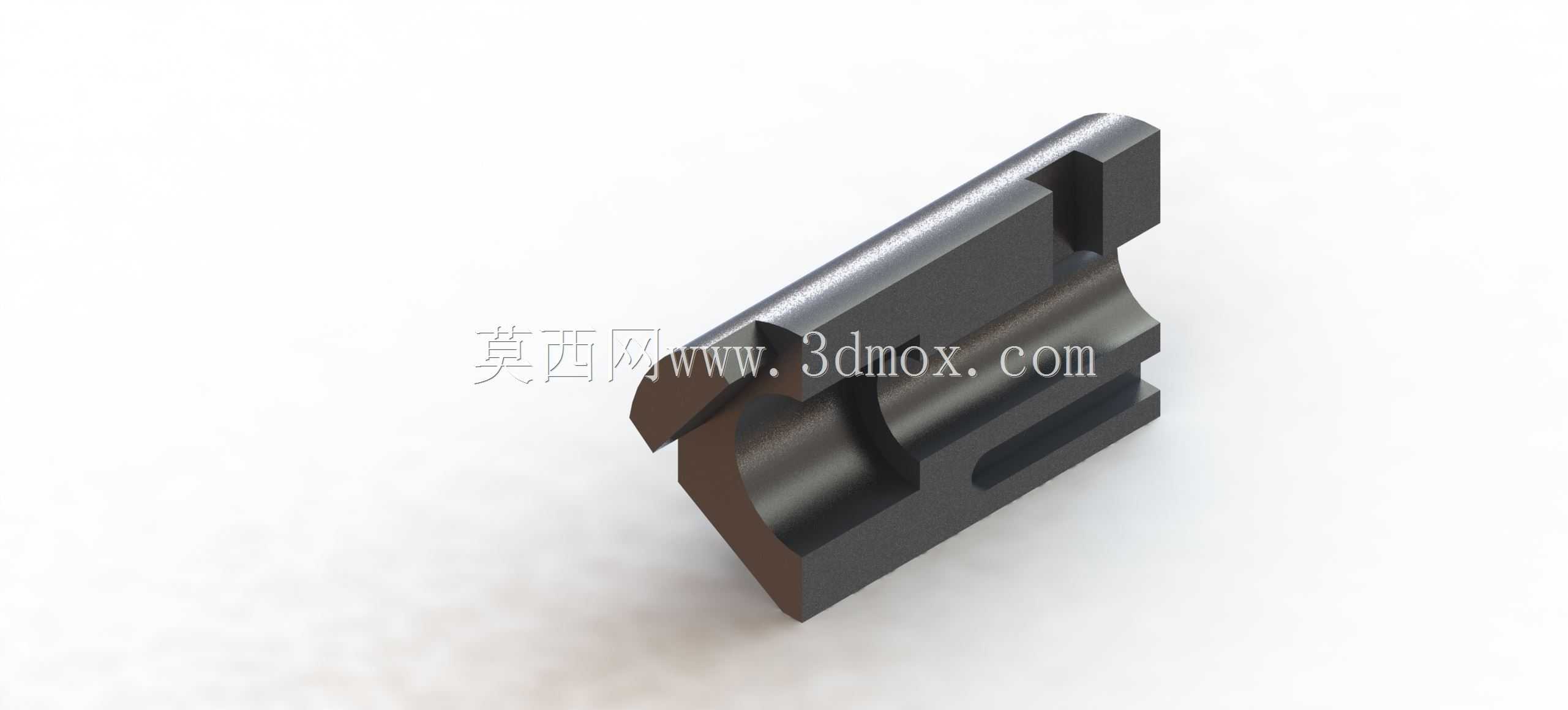

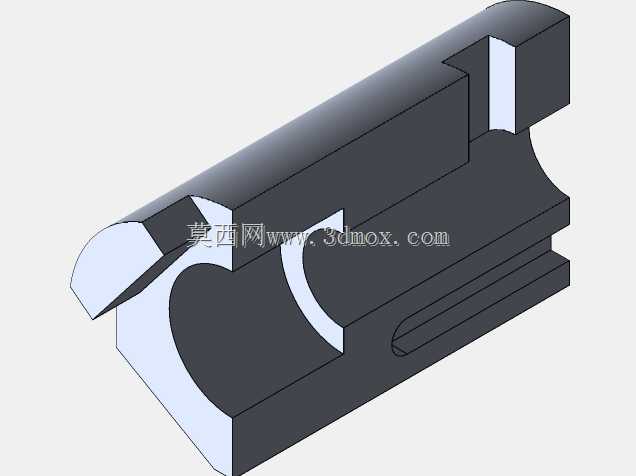

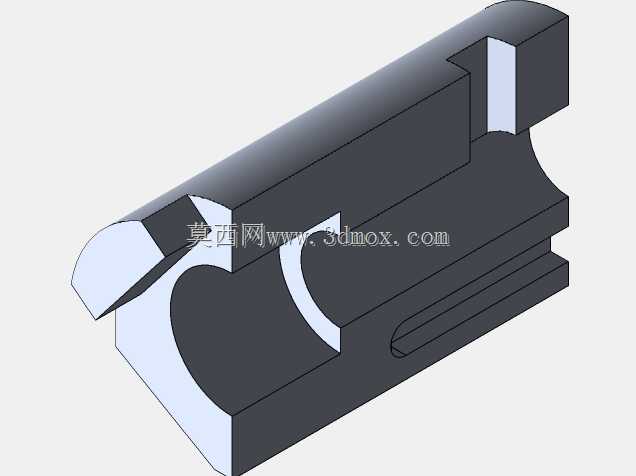

CSWA认证考核用异形机械零件结构

该零件属于机械技能考核场景下的典型机加工类构件，主要用于三维建模能力实操考核的命题载体，同时也可作为同类槽轴类连接件的结构设计参考样件，在小型工装夹具、轻工自动化输送设备的定位模组中，这类带弧形配合面与侧部卡槽的构件常作为滑动定位块使用，承担部件间的导向、限位与载荷传递作用，能够在往复直线运动的工位中保持稳定的配合精度，避免运动过程中出现偏载、卡滞的问题。从功能特性来看，该零件集成了弧形贴合面、侧部通槽、端部凸台三类核心结构，其中内凹的弧形面用于和配套的圆柱类导向件实现面接触配合，相比线接触结构拥有更大的承载面积，能够降低配合面的压强，减少长期往复运动带来的磨损；侧部开设的通槽用于嵌装定位销或锁紧螺钉，实现零件在导向轴上的位置固定与微调，槽体的宽度与深度经过匹配设计，既保证锁紧件有足够的安装空间，又不会过度削弱零件的整体结构强度；端部的凸台结构用于和相邻的传动件实现卡接配合，传递直线方向的推拉力，凸台的侧边做了倒角处理，既能够在装配过程中起到导向作用，也能去除机加工产生的锐边，避免装配时划伤操作人员或配合零件表面。在设计思路上，该零件采用对称与非对称结合的结构布局，主体沿弧形面的轴向做等截面延伸，保证加工时可以通过一次装夹完成大部分外轮廓的铣削加工，降低加工工序的复杂度；非对称的侧槽与凸台布局则是根据实际装配的空间约束设计，在满足功能需求的前提下尽可能压缩零件的整体体积，减少材料占用。从外形尺寸与安装边界来看，该零件整体为长条状结构，径向最大尺寸不超过配套导向轴直径的1.6倍，轴向长度根据配套工位的行程需求设定，安装时仅需将弧形面贴合在配套导向柱上，通过侧槽内的锁紧件完成固定，不需要额外设计复杂的安装基座，整体占用的安装空间较小，能够适配布局紧凑的小型机械模组，在安装时需要保证弧形面与导向件的同轴度误差控制在0.02mm以内，侧槽的锁紧力控制在合理区间，避免锁紧力过大导致零件变形，影响滑动配合的顺畅度。
