剪式铰接联动升降支撑机构

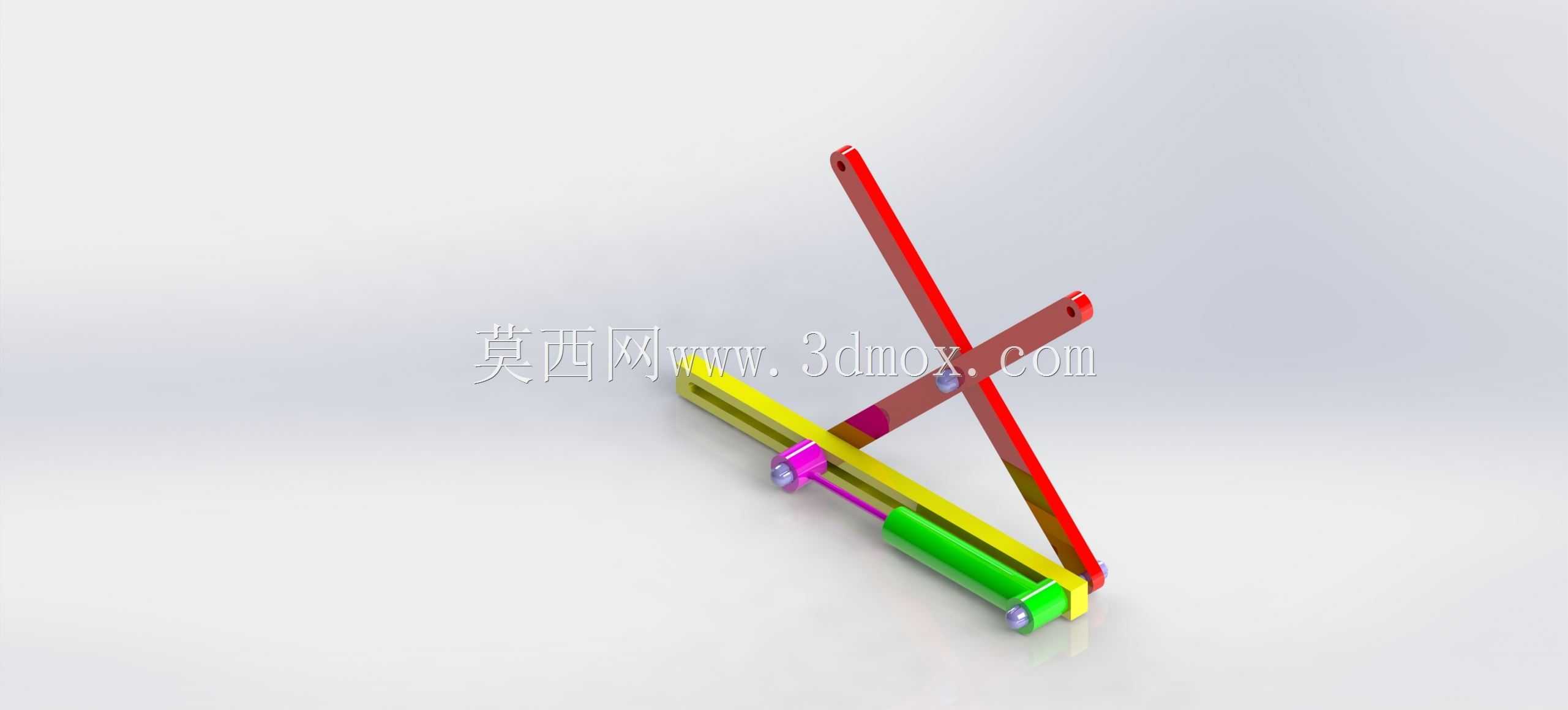

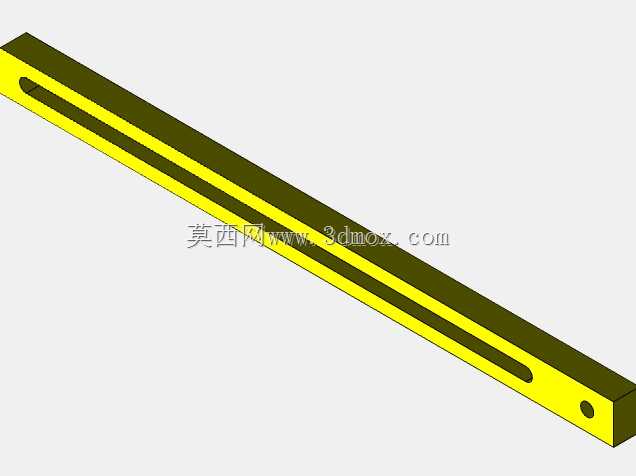

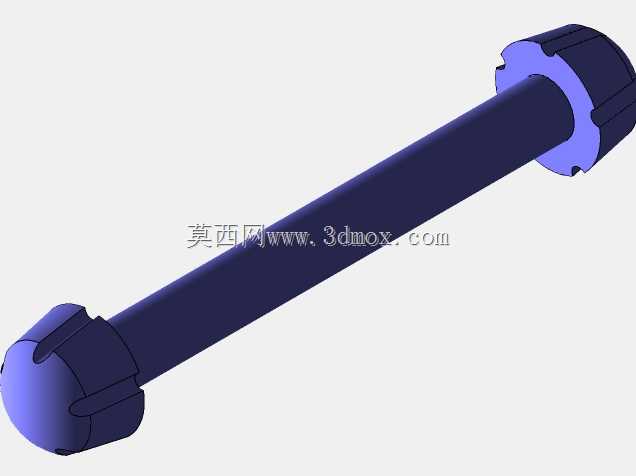

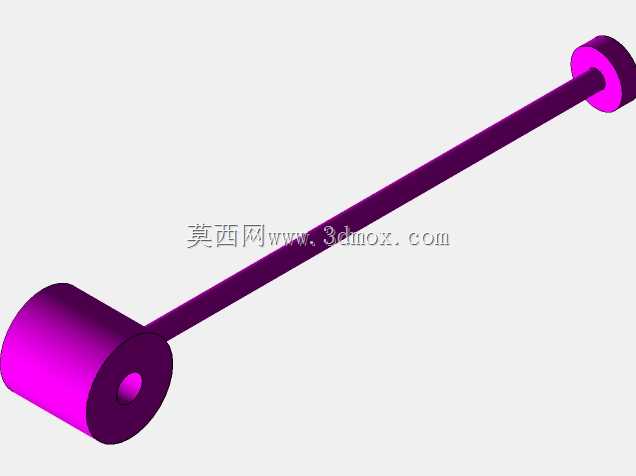

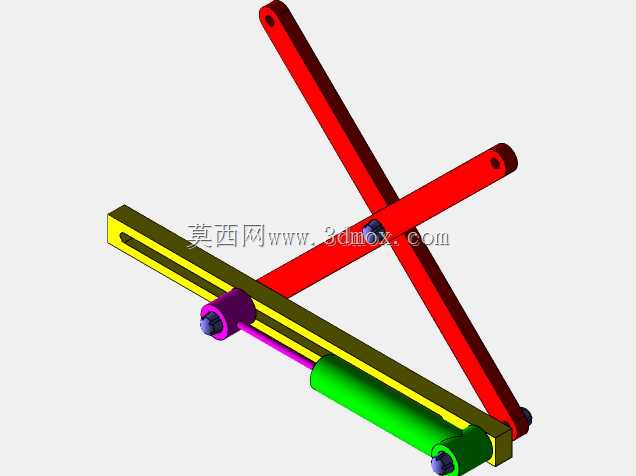

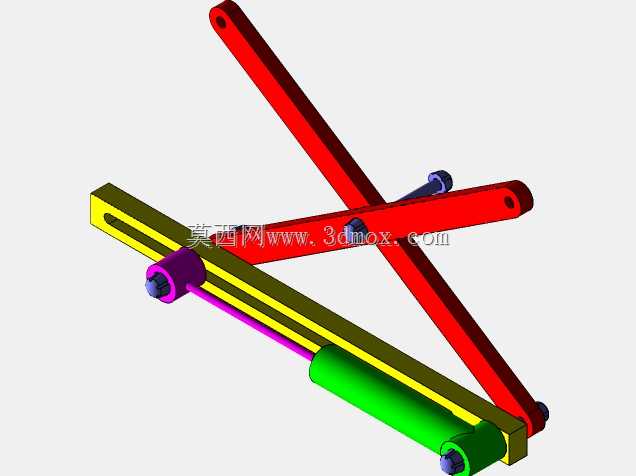

该剪式铰接联动升降支撑机构是典型的平面连杆传动结构，核心应用场景覆盖小型工装顶升、轻型物料举升、教学实训演示、桌面级可调支撑平台等领域，可作为独立功能单元嵌入小型自动化生产线的工件抬升工位，也可改装为便携设备的可调高度支架，在轻工装配、实验设备调整、小型物料转运等场景中承担稳定的高度调节与载荷支撑作用。机构实际用途为通过驱动端的直线位移输入，转化为剪臂的角度开合运动，最终实现支撑端的垂直方向升降输出，可在设定行程范围内任意位置锁止，为上方承载的工件或设备提供稳定的高度支撑，适配需要频繁调整作业高度、对支撑稳定性有一定要求的轻型作业场景。从功能特性来看，该机构采用对称双剪臂铰接布局，配合底部滑动导轨副与顶部铰接支撑端，运动过程中受力分布均匀，侧向偏移量极小，升降过程无卡顿死点，驱动端配置的直线动力组件可适配手动旋钮、电动推杆、小型气缸等多种动力输入形式，可根据实际使用场景灵活选配驱动方式，铰接位置均采用耐磨销轴连接，长期往复运动磨损量小，维护成本低，整体承载能力适配10kg以内的轻型载荷，完全满足小型作业场景的使用需求。设计思路上遵循经典剪叉升降机构的运动学原理，将传统剪叉机构的单驱动布局优化为侧置直线驱动，驱动组件沿底部导轨方向布置，大幅压缩了机构收拢状态下的整体厚度，收拢后整体结构扁平，可嵌入狭窄的安装空间内，同时对各铰接点的转动间隙做了公差优化，既保证转动灵活性，又将升降过程的晃动量控制在极小范围内，各杆件的截面尺寸经过受力校核，在满足轻量化要求的同时避免杆件受载发生弯曲变形。外形尺寸与安装边界方面，该机构收拢状态下整体高度较低，完全展开后升降行程可达到收拢高度的2.5倍以上，底部导轨为长条形平直结构，安装时仅需在底部预留对应长度的平直安装面，通过端部的安装孔位即可完成固定，顶部支撑端预留了标准安装接口，可直接连接承载平台或作业工装，整体结构无外凸尖锐部件，安装后不会与周边设备发生运动干涉，适配各类紧凑型安装空间的使用要求。
