洗衣机部件注塑成型固定块模具结构

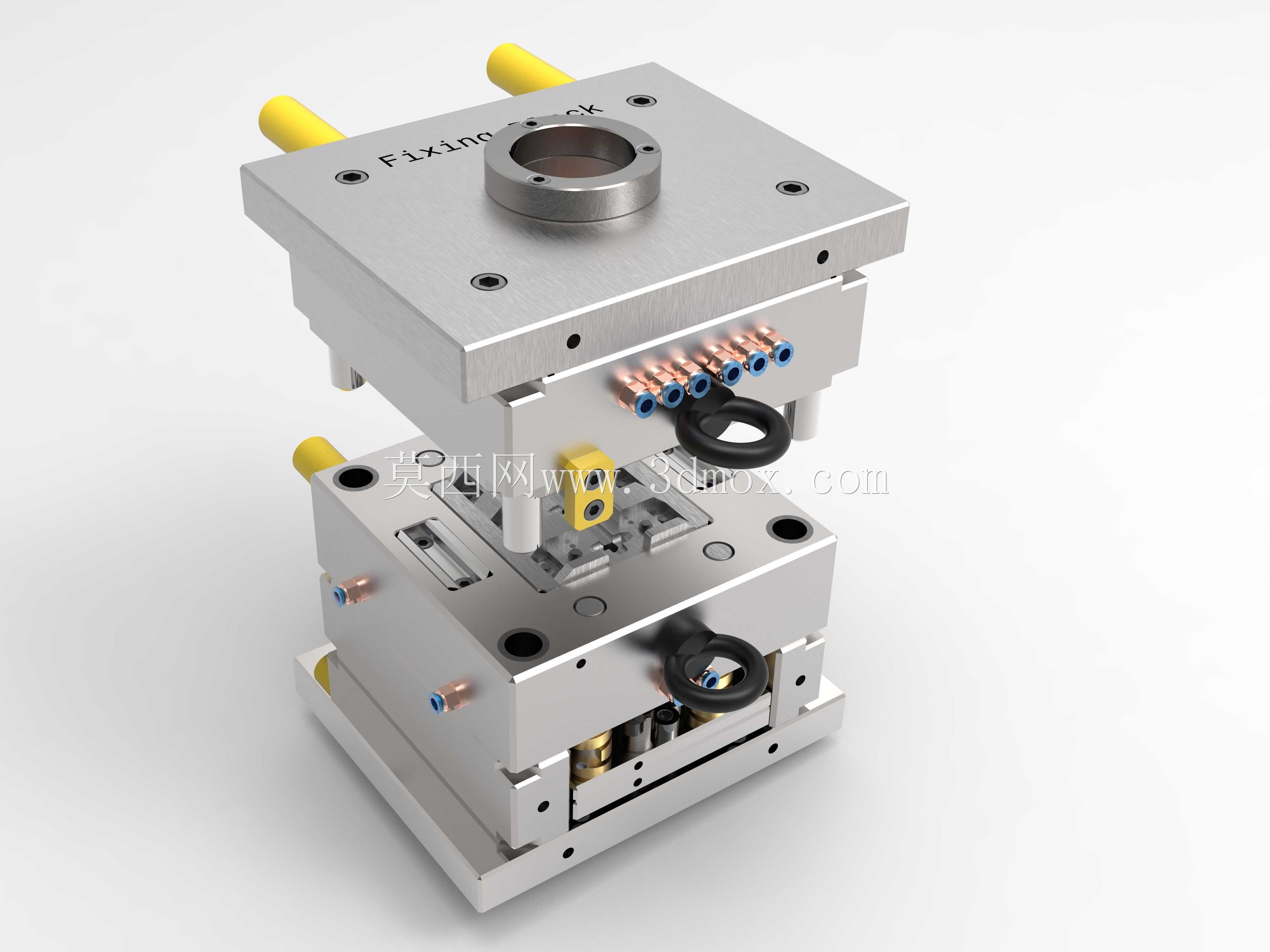

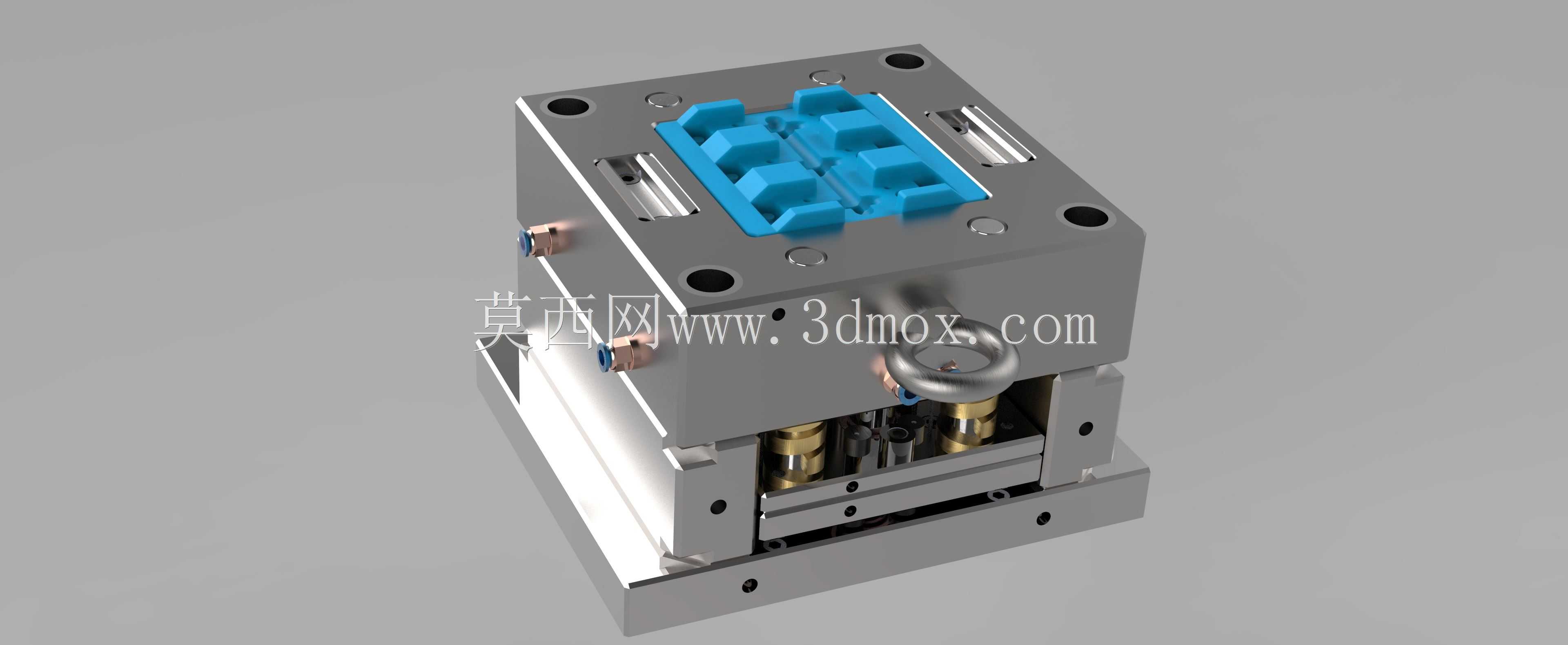

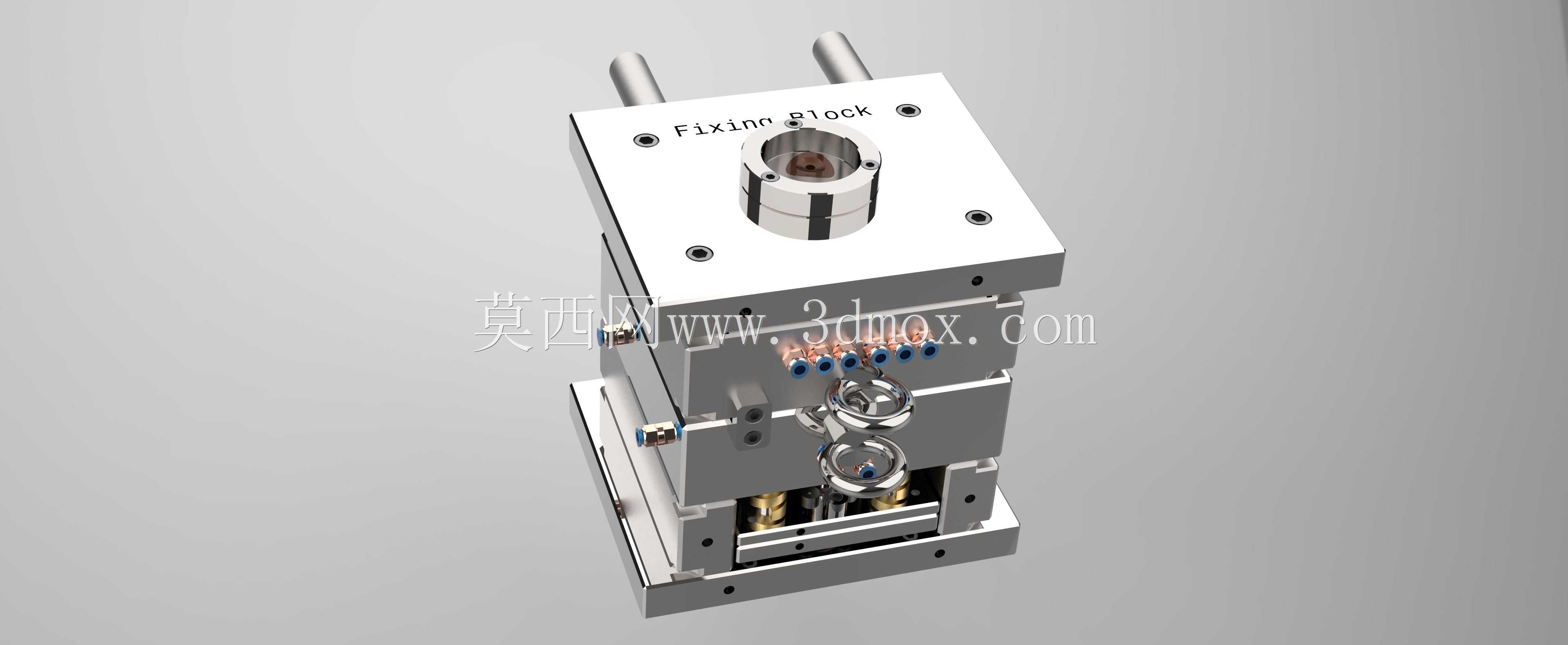

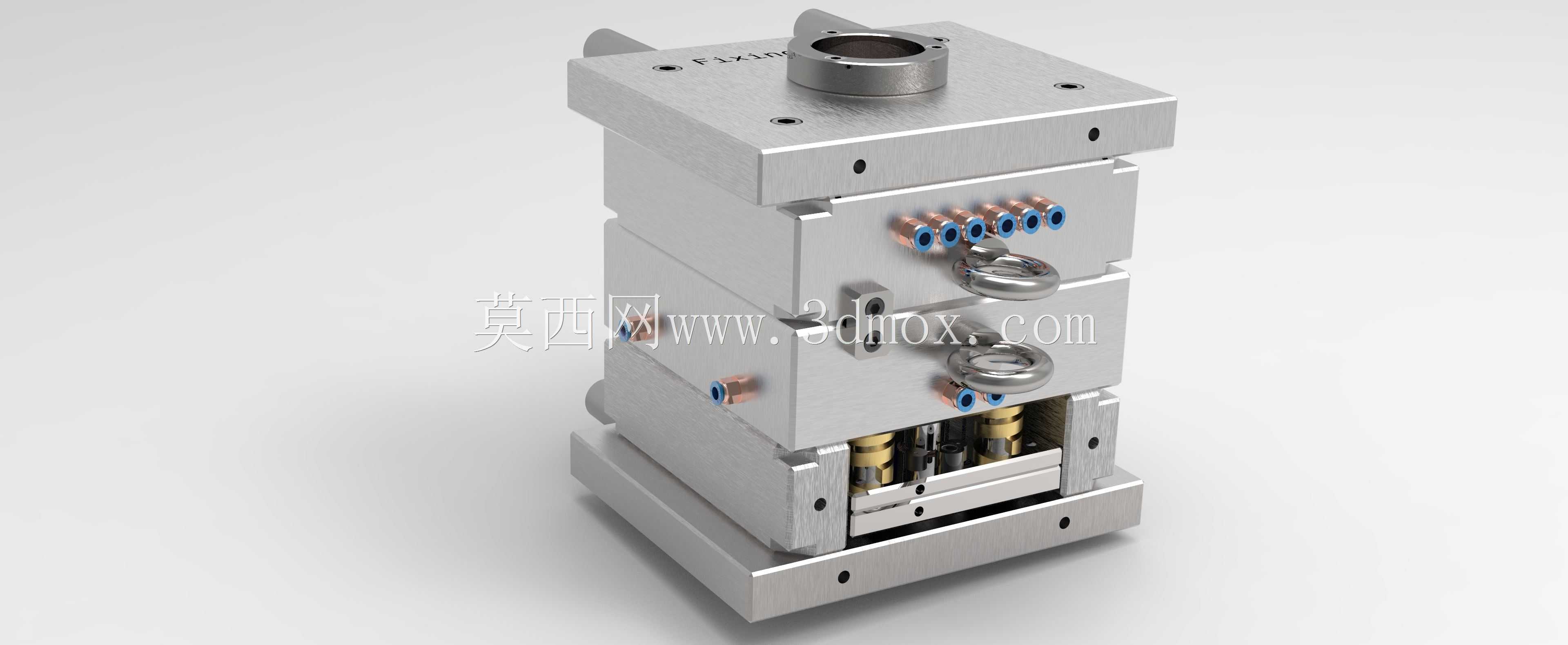

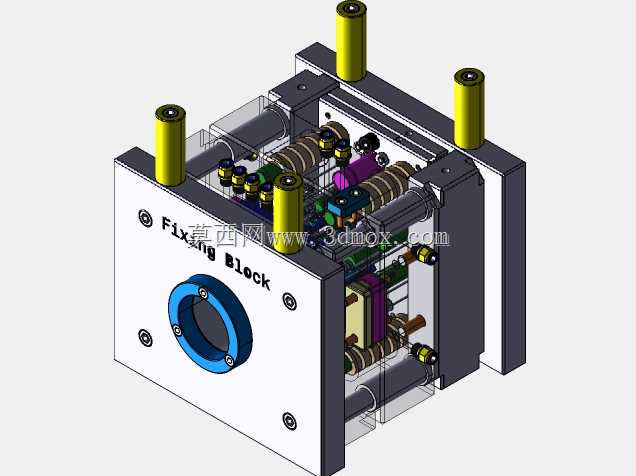

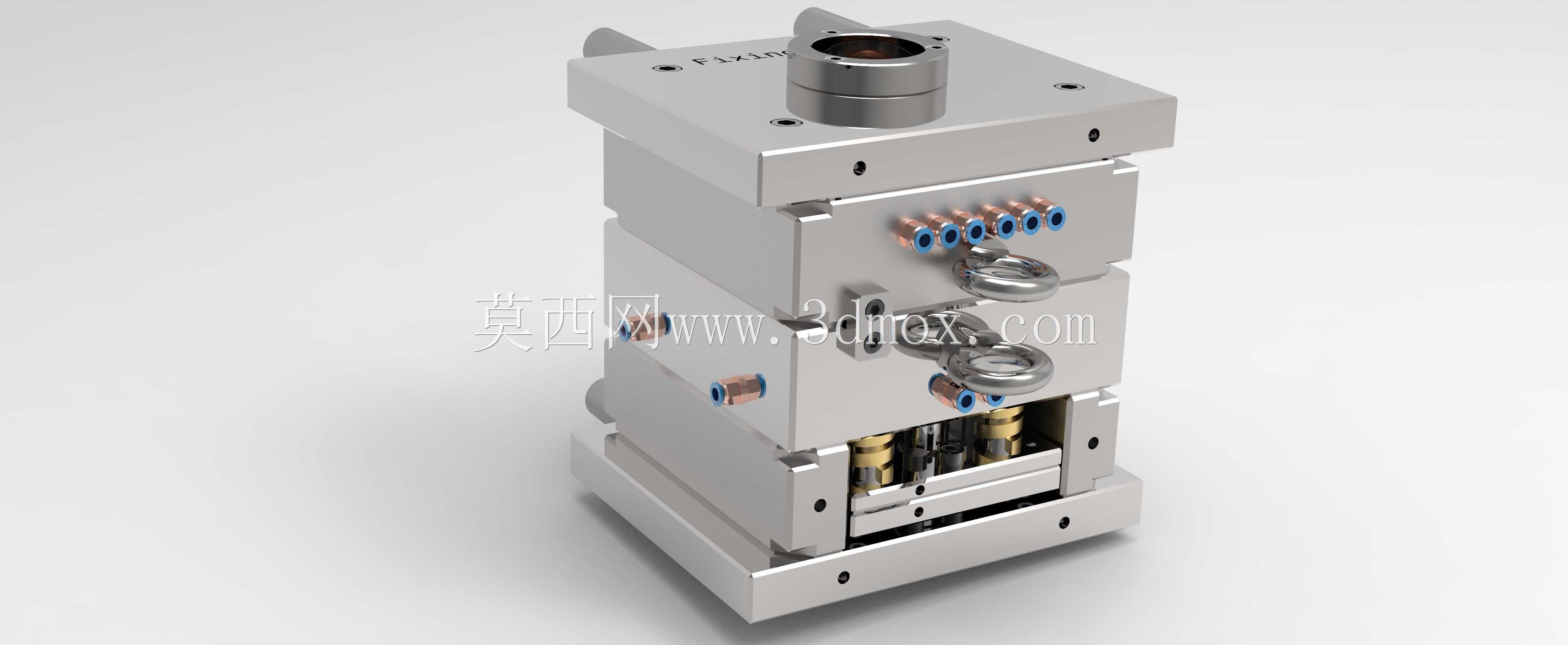

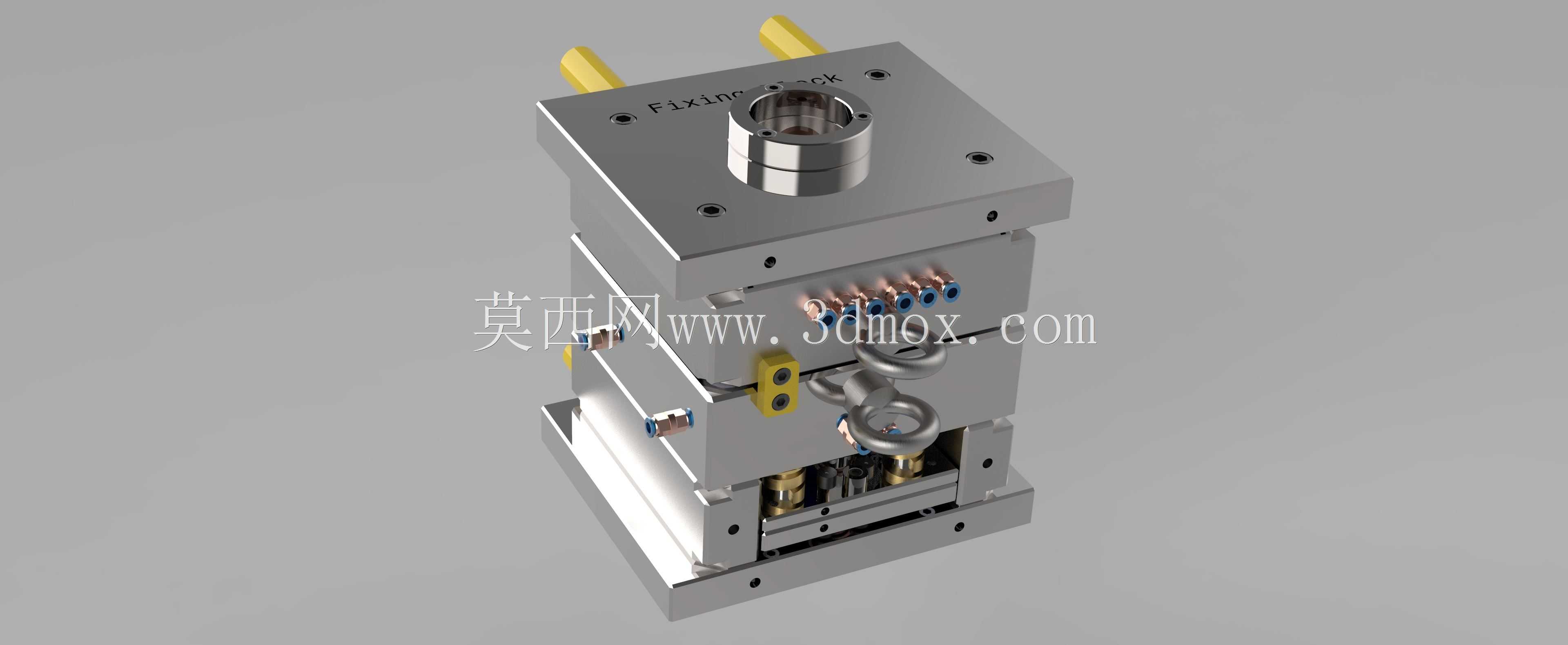

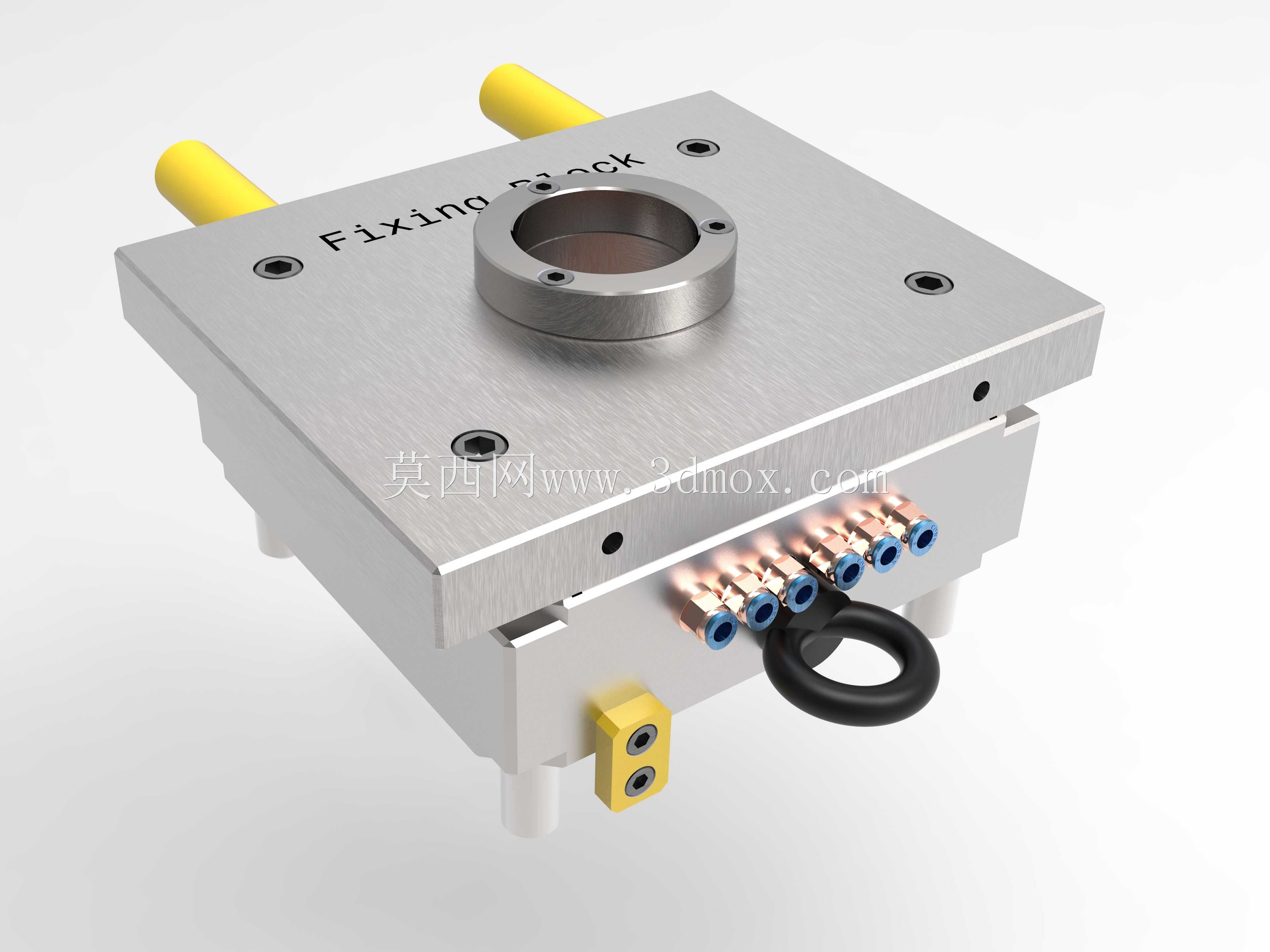

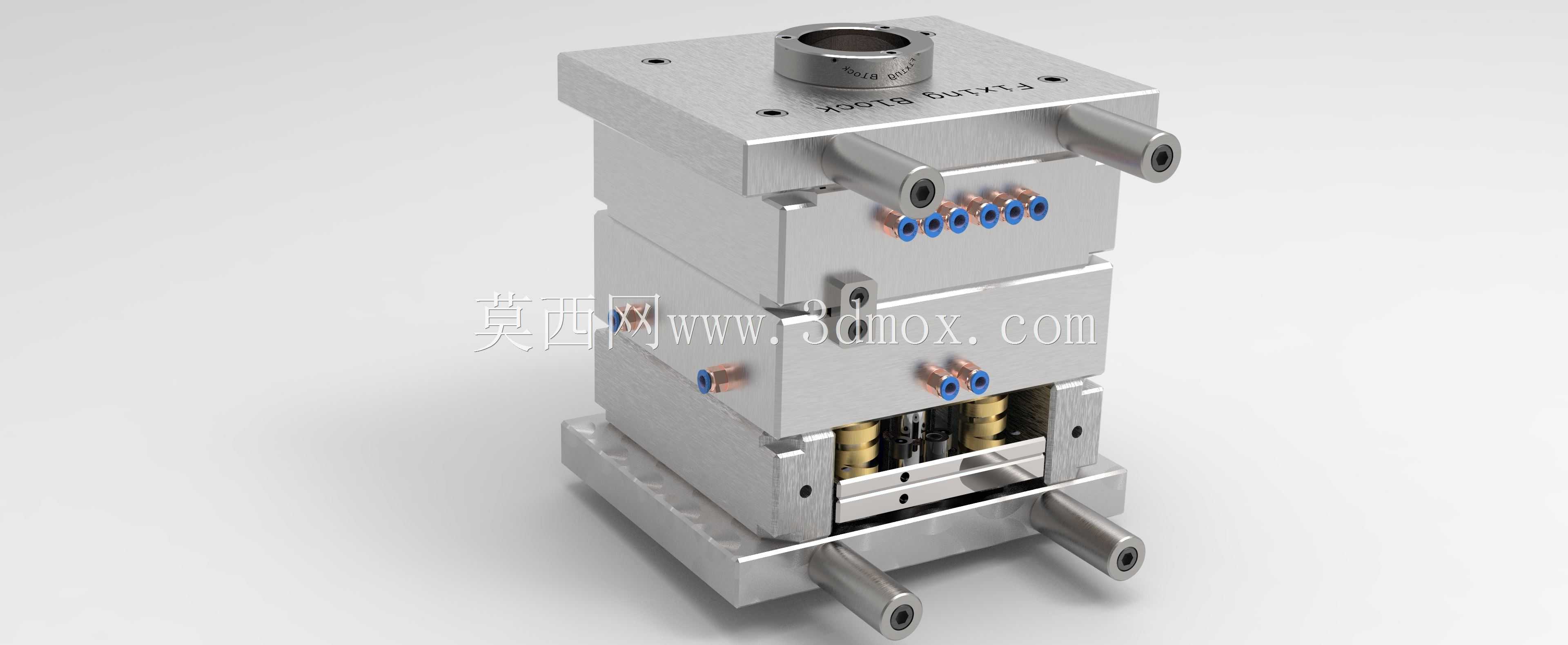

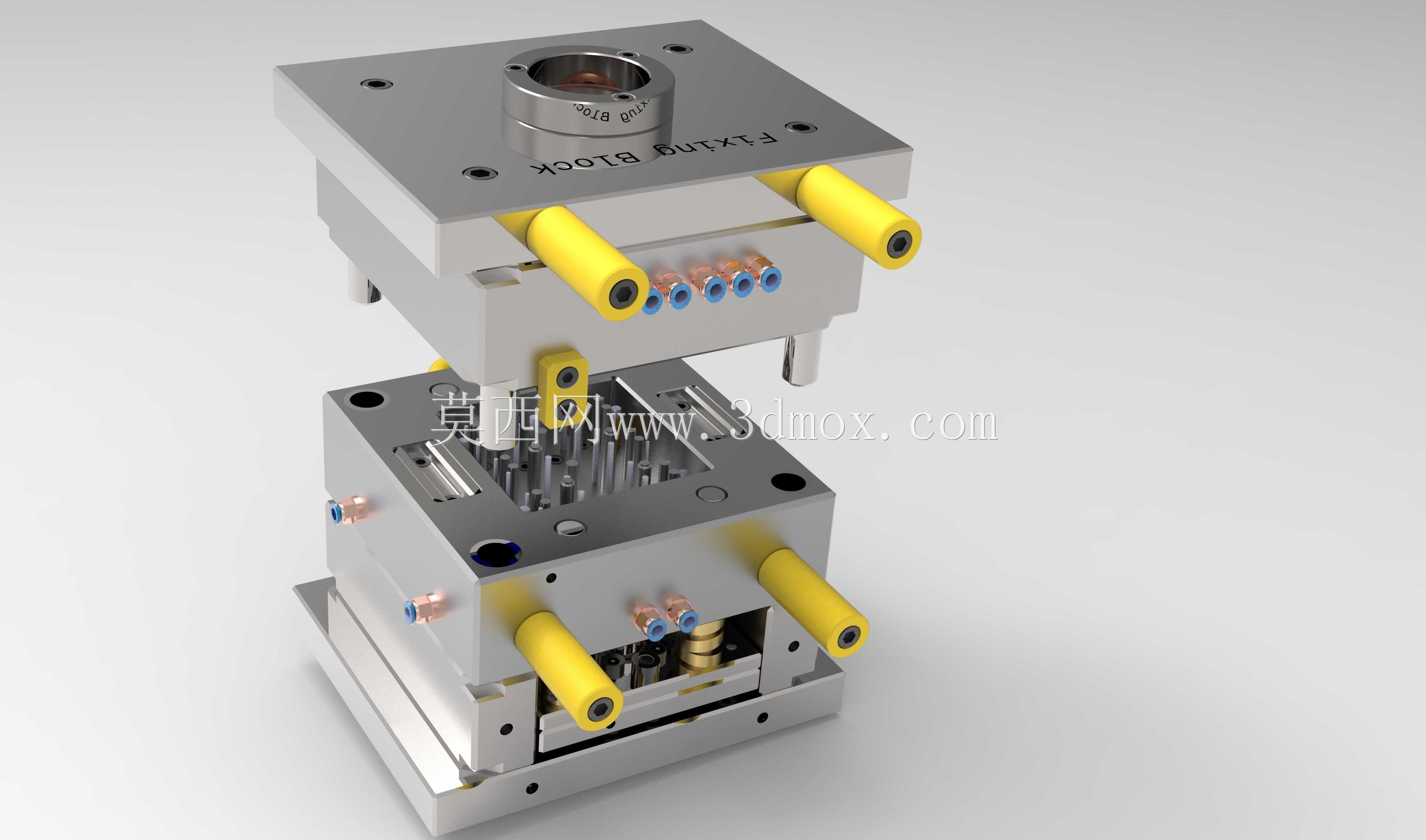

这套模具结构主要面向家用洗衣机塑胶固定块零部件的批量注塑成型生产场景，是洗衣机塑胶结构件量产环节的核心成型工装，适配卧式注塑机的安装使用需求，能够稳定完成对应固定块塑胶件的注塑、冷却、脱模全流程作业，保障成型件的尺寸精度与外观质量满足家电装配的公差要求。从实际生产用途来看，该模具针对洗衣机内部用于紧固、限位功能的固定块塑件设计，这类塑件是洗衣机装配过程中衔接内部管路、电控组件与机身壳体的关键结构件，需要具备稳定的装配精度与足够的结构强度，模具的成型精度直接决定了后续整机装配的顺畅度与长期使用的结构可靠性。在功能特性上，这套模架采用标准两板模衍生的多层叠合结构，配置了独立的冷却水路回路，水路接口采用标准快插式接头布局，可根据生产环境的温控需求接入恒温冷却水，精准控制模温分布，减少塑件成型后的收缩变形问题；顶出结构采用弹簧复位配合直顶杆的组合设计，开模后可平稳将成型塑件从型芯侧顶出，避免顶出过程中塑件出现顶白、变形等外观缺陷；导柱导套采用高精度配合公差，保障合模过程中动定模的对位精度，减少长期生产过程中的模位偏移损耗。设计思路上，整体结构优先考虑量产场景下的生产稳定性与维护便捷性，将流道、冷却、顶出、排气各系统进行模块化布局，日常生产中清理飞边、更换易损配件时无需对模架进行大面积拆解，可有效缩短设备停机维护的时间；型腔与型芯部分采用嵌件式设计，当塑件出现小范围设计迭代时，仅需更换对应模芯嵌件即可适配新的塑件生产需求，无需重新制作整套模架，大幅降低产品迭代阶段的工装投入成本。外形尺寸与安装边界方面，这套模架整体采用方正的叠层式结构，上下安装面预留了标准的注塑机装夹槽位与定位孔位，可适配多数常规吨位卧式注塑机的装夹尺寸范围；侧向伸出的导柱长度经过精准核算，合模全程不会与注塑机的安全门、射嘴结构产生运动干涉；水路、气路接口全部集中布置在模架的操作侧立面，生产过程中接驳管路时操作空间充足，不会出现管路弯折、干涉模架开合运动的问题，能够满足家电制造车间批量连续生产的现场使用要求。
