RV24YN型单圈碳膜电位计结构设计

这款RV24YN型电位计是工业控制、消费电子、仪器仪表领域应用极为广泛的角度传感与阻值调节元件，在各类需要参数微调、信号校准、位置反馈的电路系统中承担核心调节功能，小到家用音响的音量调节旋钮，大到工业变频器的参数整定面板、自动化设备的行程限位校准模块，都能见到这类电位计的身影，它可以通过转轴的旋转改变内部碳膜片上的接触位置，连续改变输出电阻值，进而实现对电压、电流、转速、角度等物理量的线性调节，是模拟量调控场景中成本可控、可靠性优异的基础电子元件。

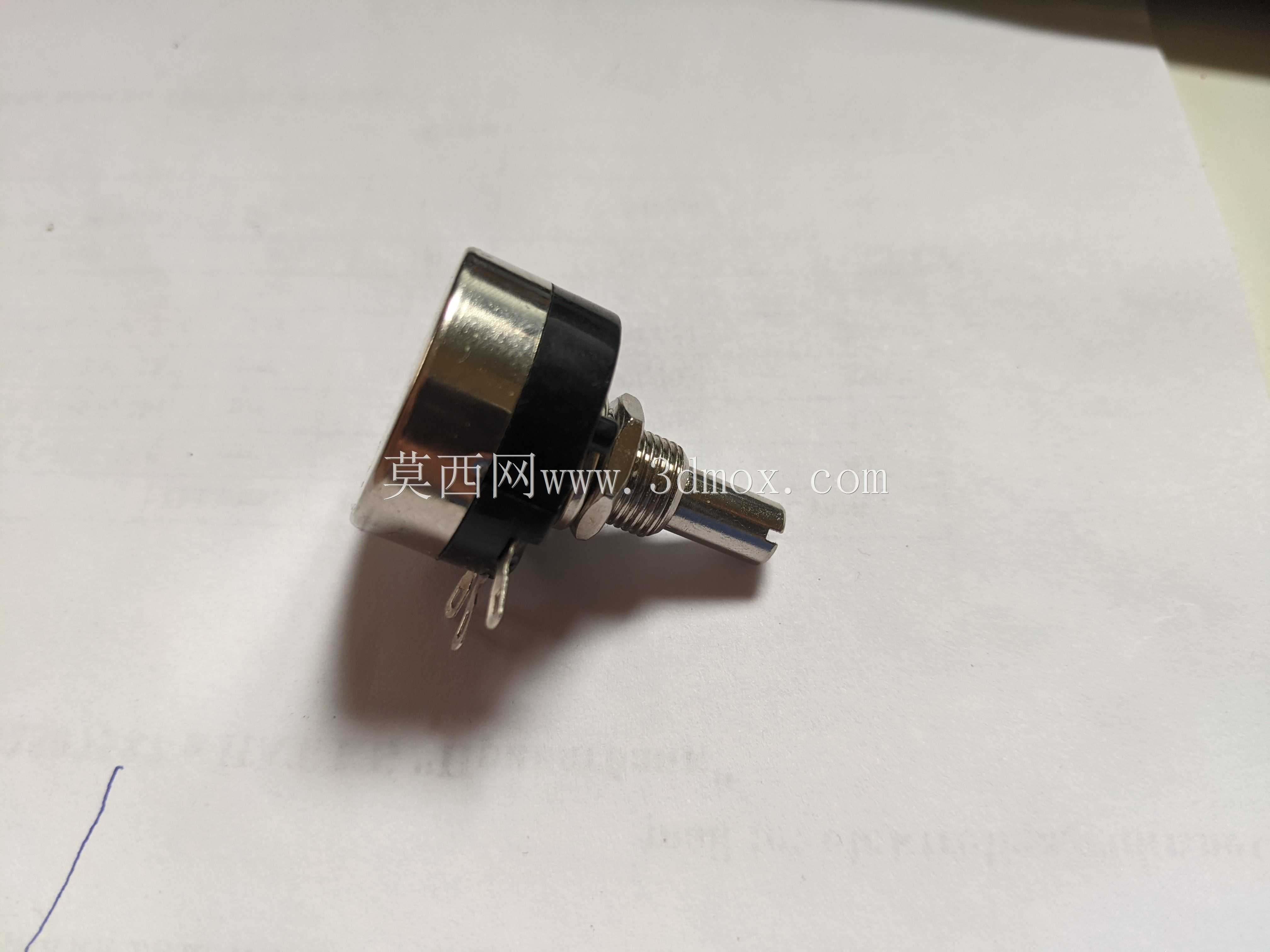

在产品功能特性上，该款电位计采用单圈旋转结构，有效旋转角度为270度左右，能够覆盖绝大多数常规参数调节的行程需求，转轴采用金属材质加工，表面做防锈镀层处理，旋转阻尼均匀顺滑，既不会因为阻尼过小导致参数误触偏移，也不会因为阻尼过大造成调节卡顿，内部碳膜片采用高耐磨碳浆印刷工艺，能够承受数万次的反复旋转磨损，长期使用阻值漂移量控制在极小范围内，保证调节精度的长期稳定性，引脚采用标准焊片结构，既可以直接焊接在PCB电路板上，也可以搭配接线端子实现导线直连，适配不同的安装接线场景。

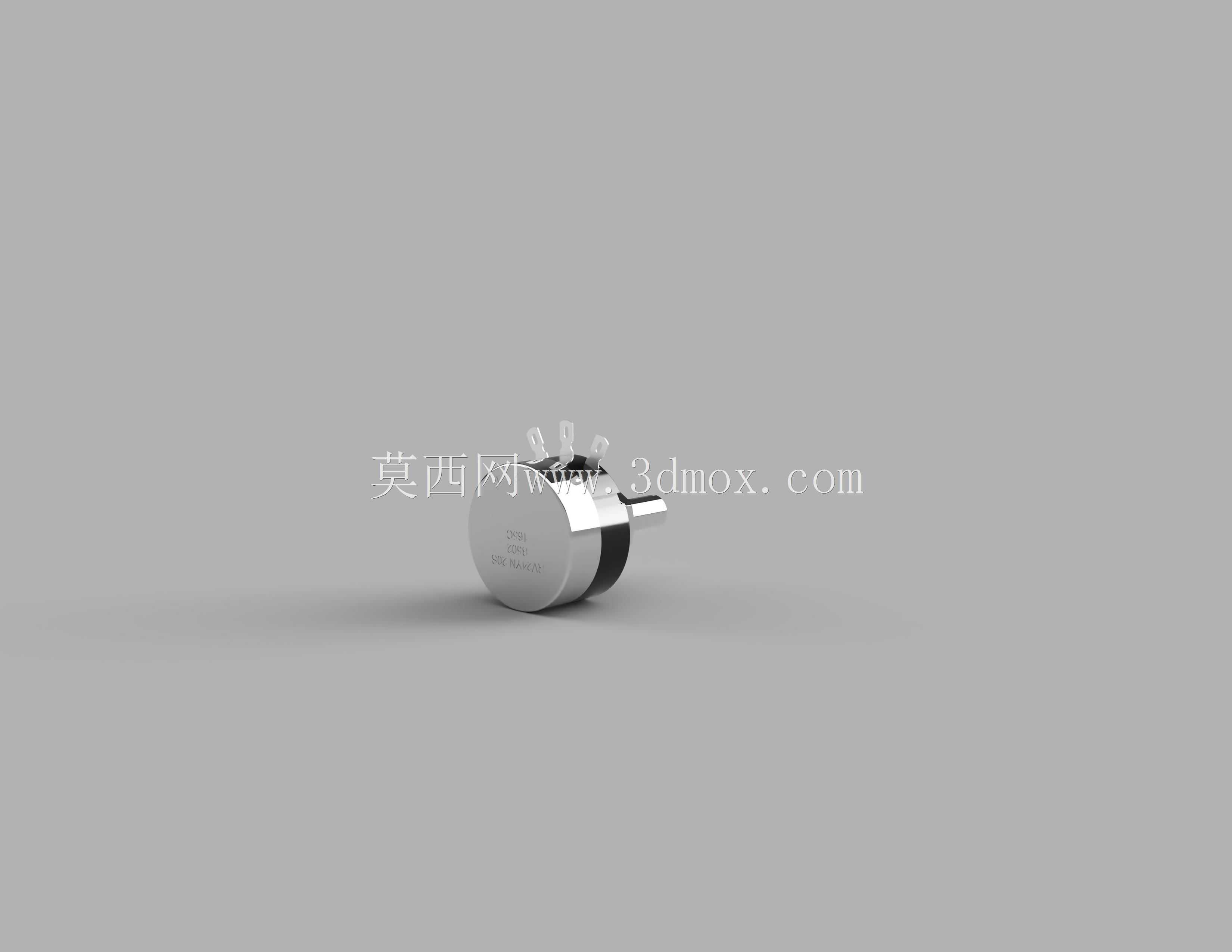

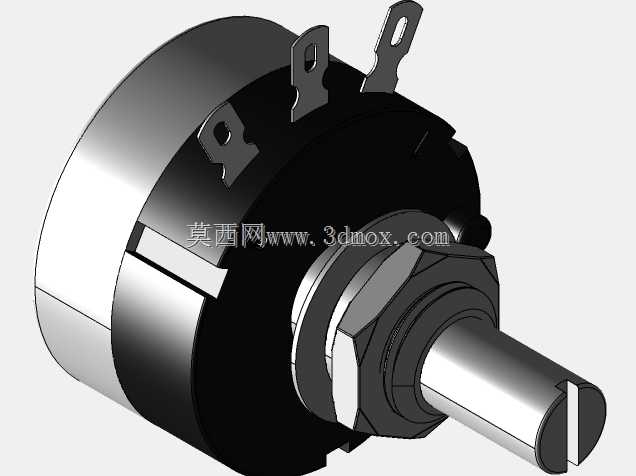

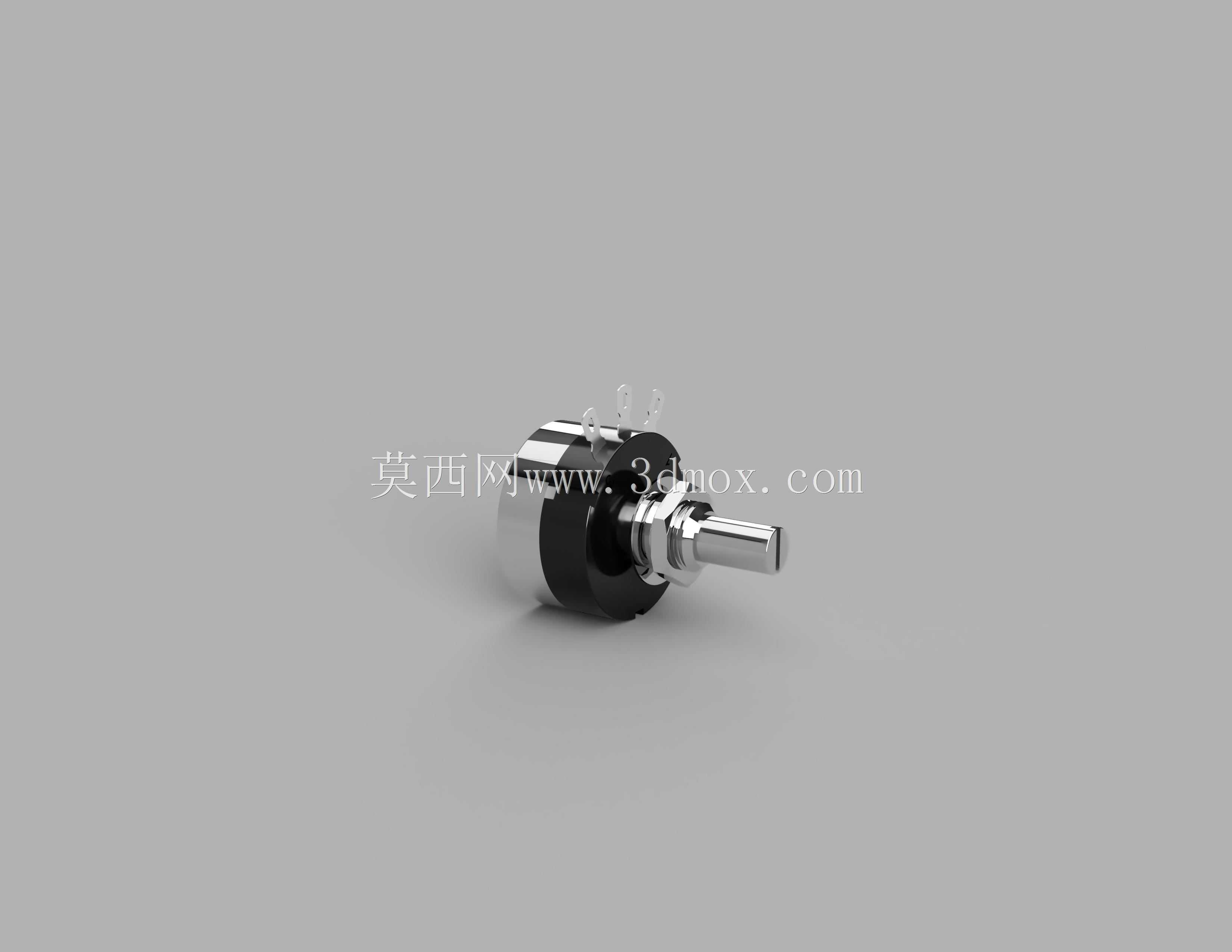

从设计思路来看，这款电位计采用模块化的紧凑结构设计，整体为圆柱形主体搭配伸出式转轴，主体外壳采用绝缘阻燃工程塑料与金属衬套结合的结构，金属衬套包裹转轴安装位，提升转轴部分的结构强度，避免安装锁紧时外壳受力开裂，内部的碳膜基片、接触刷、转轴定位结构依次层叠装配，通过外壳卷边实现整体封装，装配工艺简单，结构稳定性强，同时在转轴与外壳的配合位置设置有防尘密封圈，能够阻挡日常使用环境中的灰尘、潮气进入电位计内部，避免接触刷与碳膜片之间出现接触不良的问题，提升产品在复杂工业环境下的使用寿命。

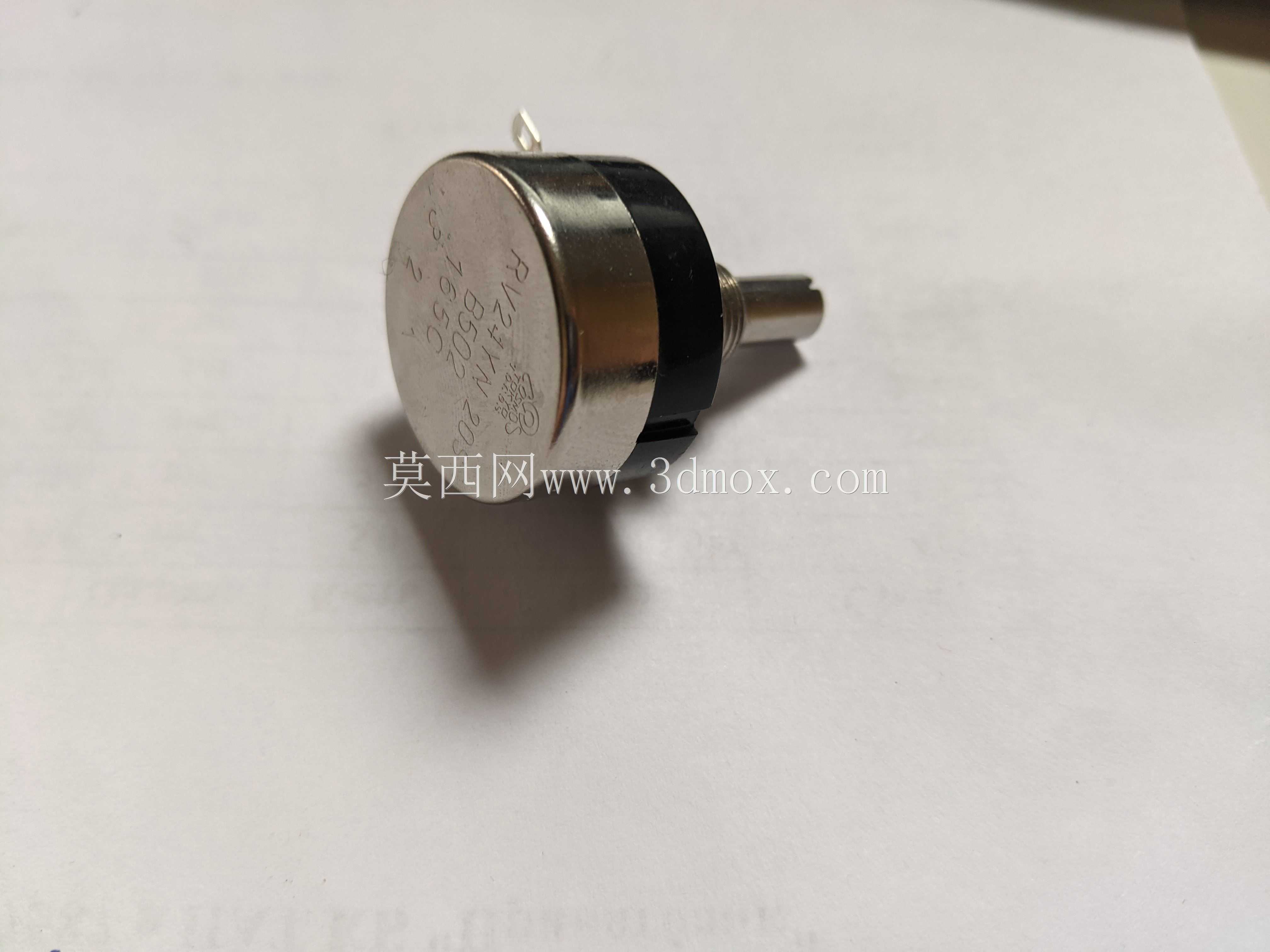

在外形尺寸与安装边界上，该电位计主体直径为24mm，这也是其型号命名中24字段的来源，主体厚度控制在10mm左右，转轴直径为6mm，标准伸出长度根据不同安装场景有不同规格，安装固定采用主体前端的螺纹衬套搭配锁紧螺母的结构，安装开孔直径为7mm左右，只需要在安装面板或者PCB板上开出对应尺寸的圆孔，将电位计从背面穿入，在正面拧上锁紧螺母即可完成固定，安装占用空间极小，不需要额外的固定支架，能够适配厚度在1mm到5mm之间的各类安装面板，不管是薄型塑料设备外壳还是金属设备控制柜面板都能可靠固定，引脚间距采用行业通用的标准尺寸，能够直接兼容市面上绝大多数同规格电位计的安装焊盘，替换性极强，不需要对原有电路结构做任何修改即可直接替换使用。
