RMDX8ProV2版1比9减速伺服执行器结构

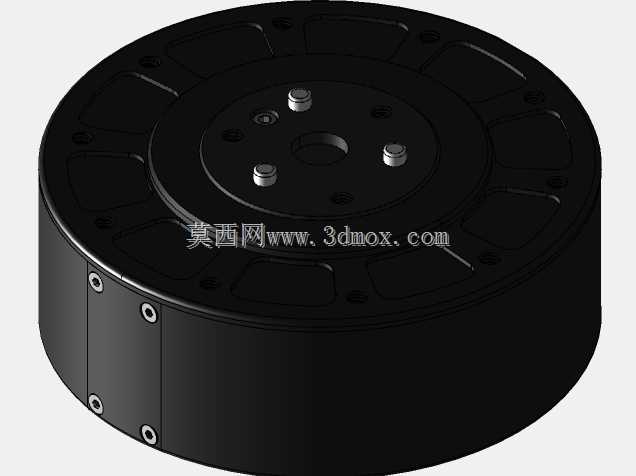

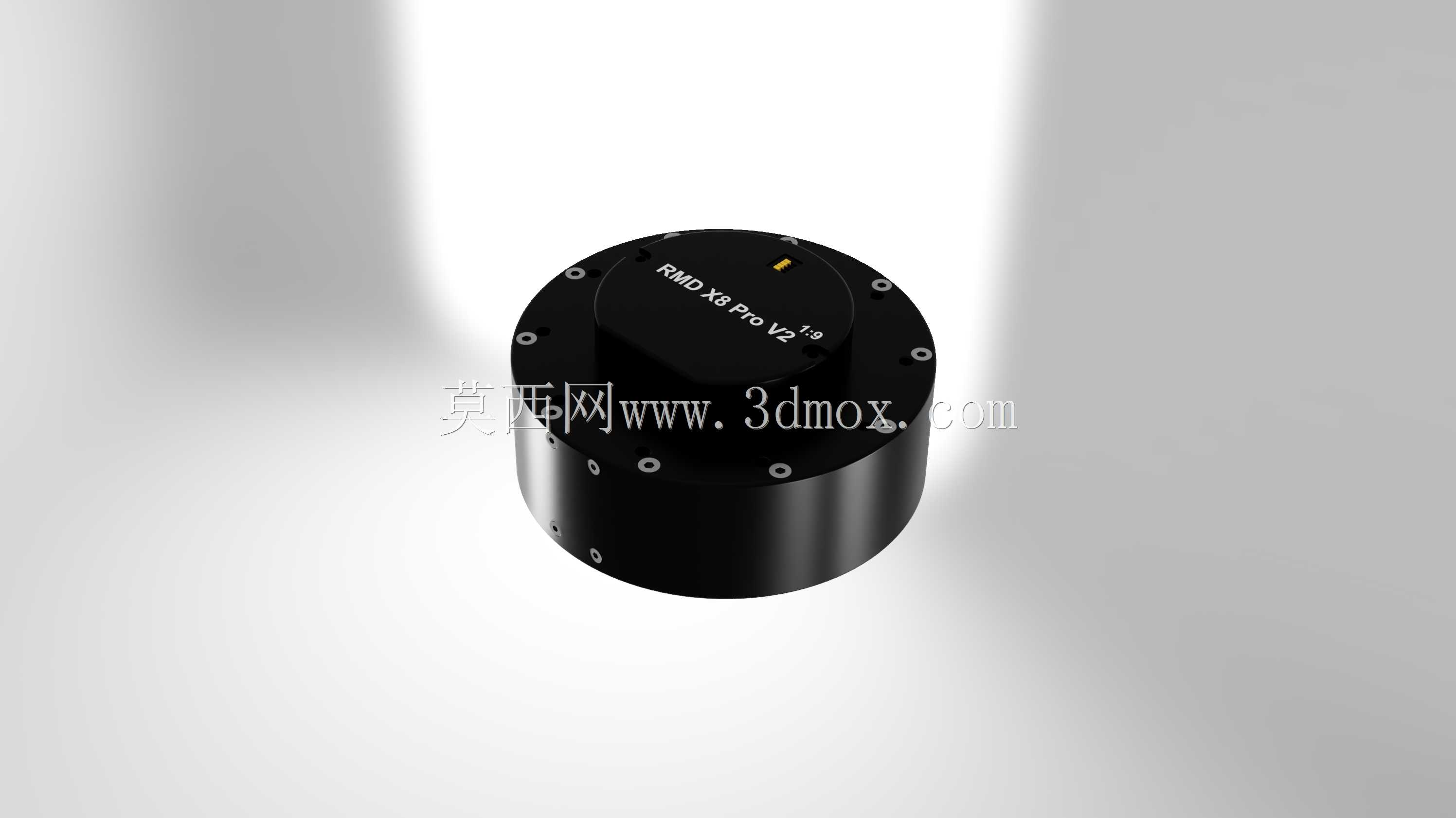

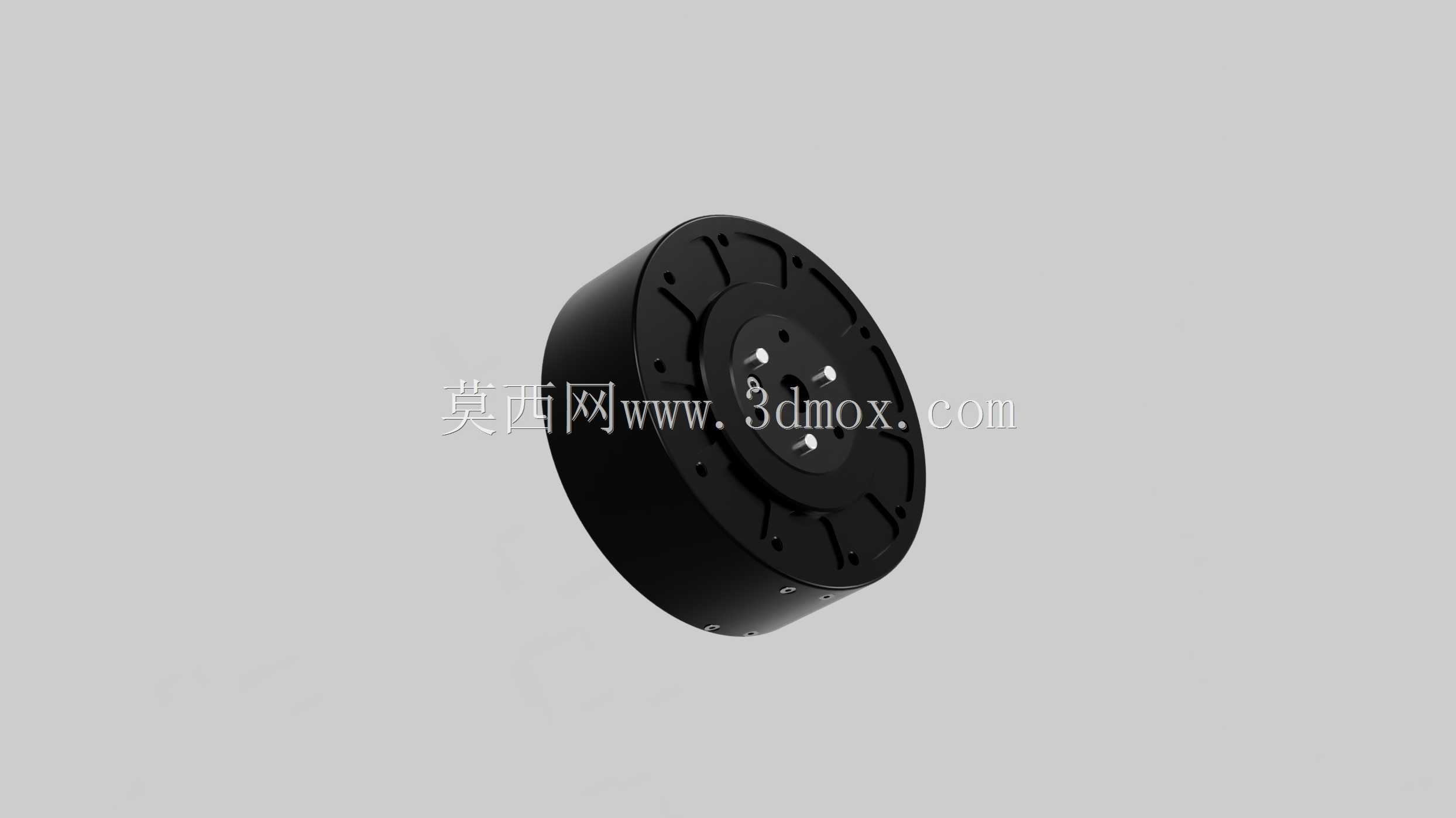

　　这款盘式集成伺服执行器，核心采用1:9减速比的行星齿轮传动结构，将无刷直流电机、减速单元、位置反馈元件、驱动电路全部整合在扁平圆柱型壳体内，在协作机器人关节、小型自动化转台、AGV舵轮、云台俯仰回转机构、医疗康复设备动力单元这类对安装空间有严格限制的场景中，这类一体化设计的部件能大幅缩减整机的装配复杂度，省去传统分体式电机搭配独立减速器时的联轴器加工、同轴度调校、端盖适配等一系列装配工序。从结构设计逻辑来看，整个部件采用轴向叠装的布局思路，后端盖集成驱动板安装位与出线防护结构，中间段固定定子组件与行星轮系的内齿圈，前端输出端采用交叉滚子轴承承载径向与轴向复合载荷，输出端面预留均布的内螺纹安装孔，可直接连接负载法兰，

　　不需要额外加装支撑轴承，这一设计直接压缩了轴向安装尺寸，对于关节内部空间紧凑的协作臂、外骨骼设备来说，能有效降低臂体的整体外径，减少运动过程中的外部干涉风险。实际选型适配时需要注意，这类盘式伺服的安装边界以圆柱外圆为基准，壳体外圆的同轴度公差直接决定了关节回转的跳动精度，建模时需要预留0.2-0.3mm的周边装配间隙，避免壳体与周边结构件在运转时发生摩擦；输出端的安装孔位采用节圆均布设计，连接负载法兰时需要保证连接螺钉的拧紧力矩一致，避免偏载导致输出轴承受额外弯矩，缩短轴承与齿轮的使用寿命。从功能特性上看，集成式的驱动设计省去了外部驱动器到电机的长距离动力线与编码器线，减少了信号干扰的概率，在多关节串联的机器人结构中，

　　能大幅简化走线布局，降低线束磨损带来的故障概率；行星轮系采用直齿行星齿轮搭配硬化内齿圈的设计，在保证9倍减速增扭效果的同时，将回程间隙控制在小角度范围内，满足机器人关节对位置重复定位精度的要求，日常运转时的传动效率也能保持在较高水平，不会因为减速结构造成过多的动力损耗。在不同应用场景的适配中，这类部件的安装方式有两种主流选择，一种是将壳体固定，输出端带动负载做回转运动，适用于机器人关节、转台动力单元；另一种是将输出端固定，壳体整体带动外部结构回转，适用于AGV舵轮、轮式机器人的驱动轮结构，两种安装方式下的载荷承载能力有一定差异，建模时需要根据实际受力方向校核轴承的额定动载荷，避免过载导致的轴承提前失效。结构细节上，

　　壳体表面预留的凹槽结构一方面是为了减轻整体重量，另一方面也能增加壳体的散热面积，在持续带载运转时，帮助电机绕组与驱动板产生的热量更快散发到周边空气中，降低过热保护触发的概率；出线端采用径向侧出的设计，避免轴向出线占用关节内部的轴向空间，走线时可以顺着关节臂的内部线槽布置，不会在关节回转过程中被拉扯磨损。设计这类集成伺服的三维模型时，需要重点关注各个叠装部件的轴向尺寸链校核，保证电机转子与定子的轴向对齐偏差在允许范围内，行星轮系的齿侧间隙符合设计要求，驱动板与功率元件的安装位置不与转子、齿轮等运动部件发生干涉，同时还要预留霍尔元件、编码器的安装与调节空间，方便装配时的位置校准；输出端的密封结构也需要纳入考量，在有粉尘、少量溅水的应用场景中，前端盖与输出轴之间需要加装密封圈，避免外界杂质进入齿轮箱与电机内部，造成齿轮磨损或者电路短路。
