35kg级大扭矩机器人伺服舵机结构设计

　　在桌面级机械臂、教育机器人、小型仿生机器人、航模重载舵机应用场景中，35kg级扭矩的伺服执行元件是兼顾负载能力与安装体积的核心选型档位，这类舵机既可以承担机械臂关节的回转驱动需求，也能适配足式机器人的腿部关节摆动、重载云台的角度调整、工业辅助工装的定位锁紧等工况，相比小扭矩微型舵机，其输出扭矩足以支撑带载状态下的稳定动作，相比工业级大型伺服，又能将安装体积控制在紧凑范围内，适配小型设备的空间布局要求。

　　从结构设计逻辑来看，这款舵机的建模完全围绕实际装配边界展开，壳体采用上下分体式金属结构，既可以为内部减速齿轮组、驱动电路板、电位器检测元件提供足够的防护强度，也能通过壳体上预设的安装孔位，匹配通用舵机的安装标准，方便用户直接替换同规格的现有产品，不需要额外调整安装支架的孔位尺寸。输出端采用标准齿形的舵盘连接结构，兼容市面上通用的金属舵盘、塑料舵盘配件，用户可以根据实际负载的连接需求，选择不同形式的输出连接件，不需要额外加工转接结构。

　　建模过程中，对内部的传动路径做了还原，从直流驱动电机的输出轴开始，经过多级减速齿轮组的扭矩放大，最终将动力传递到输出轴上，齿轮组的排布充分利用了壳体内部的空余空间，在保证减速比满足35kg扭矩输出要求的前提下，尽可能压缩了整体的外形尺寸，避免出现空间浪费。同时模型还原了电位器的安装位置，其与输出轴的同轴连接结构，可以实时反馈输出轴的回转角度，为舵机的闭环控制提供位置检测基础，这也是伺服舵机区别于普通减速电机的核心结构特征。

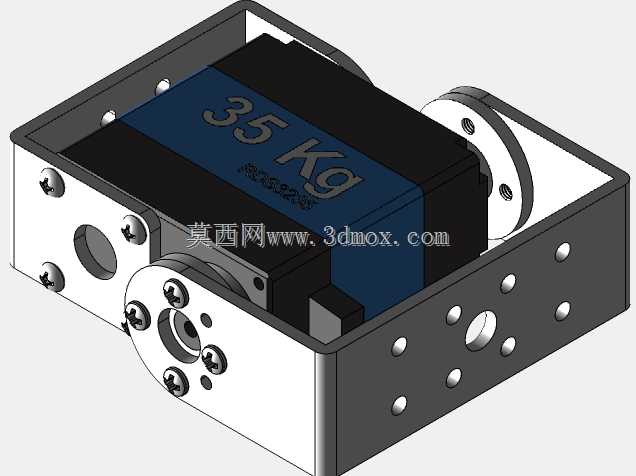

　　从安装边界来看，这款舵机的主体外形为规整的近似立方体结构，两侧的安装耳片上预留了标准的舵机安装孔，孔间距符合通用大扭矩舵机的安装规范，用户在做结构设计时，可以直接按照模型给出的外形尺寸预留安装空间，不需要担心装配干涉问题。输出轴的伸出长度、轴径尺寸也匹配通用标准，配套的舵盘安装位深度、齿形参数都和实际量产产品保持一致，在做虚拟装配时，可以直接验证舵机与周边结构件的运动间隙，避免实际加工后出现运动碰撞、安装不到位的问题。

　　在实际选型应用中，这类35kg级舵机常被用于六自由度桌面机械臂的大臂、肩关节位置，这些位置需要承担整个臂体加上末端执行器的总负载，对扭矩的要求较高，同时又不能占用过大的安装空间，这款舵机的重量和尺寸刚好适配这类场景的需求。此外在仿生四足机器人的髋关节、膝关节设计中，这类舵机也能提供足够的扭矩支撑机器人完成站立、行走、小幅度跳跃等动作，金属壳体的结构强度也能承受动作过程中的冲击载荷，不会出现壳体开裂、安装孔滑丝的问题。在一些非标自动化的小型定位工装中，这类舵机也可以作为角度调整的执行元件，比如工装夹具的开合、检测探头的角度切换、物料分拣机构的拨杆驱动，都可以通过这类舵机实现精准的角度控制，相比气缸驱动的结构，舵机不需要配套气源管路，控制方式更简单，安装布局更灵活。

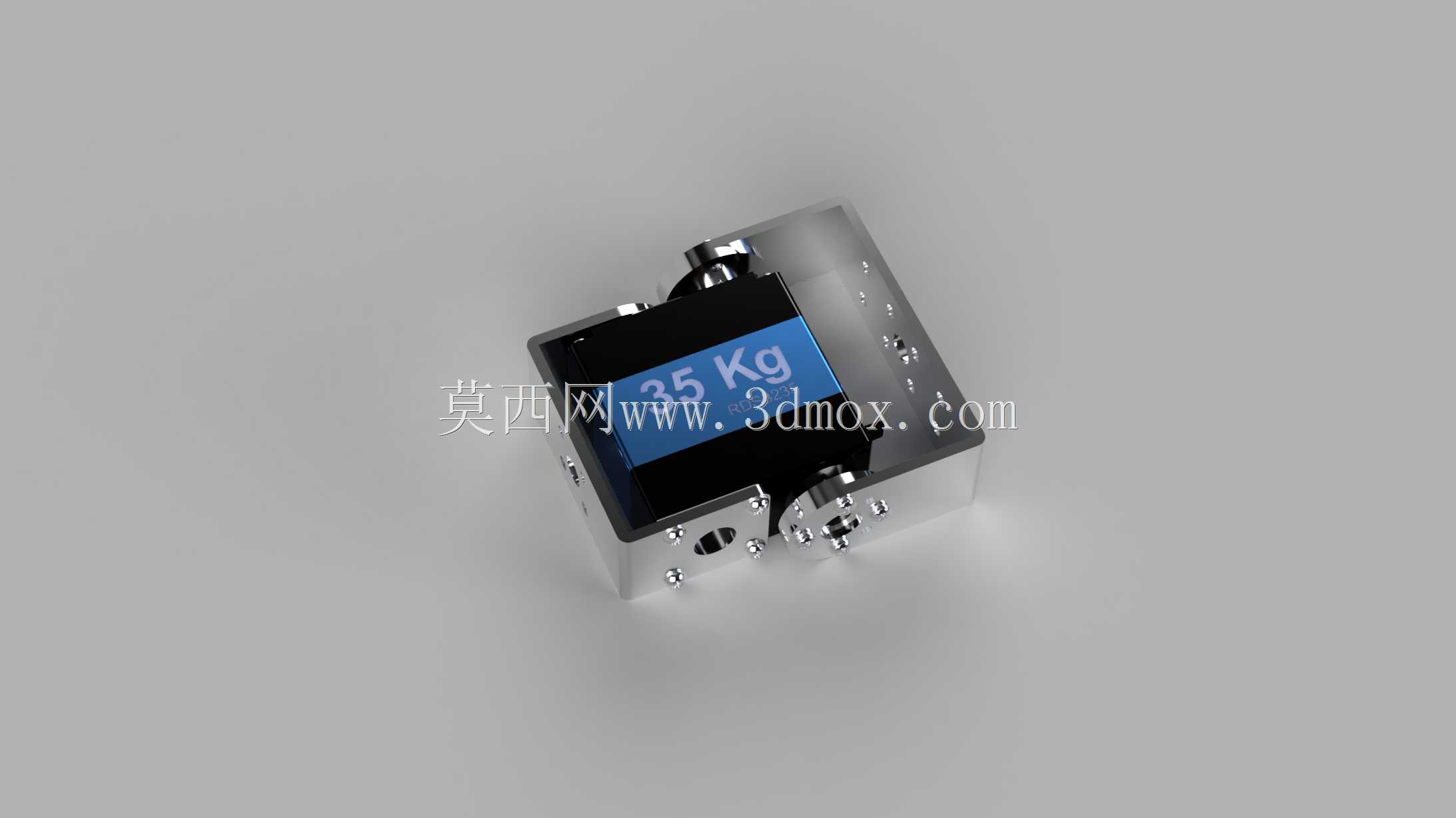

　　建模时对各个零件的装配关系做了完整还原，包括壳体连接螺丝的位置、齿轮轴的固定方式、电路板的安装卡槽、输出轴的轴承支撑位，这些细节都可以为结构设计从业者提供参考，在设计同类舵机产品或者做舵机应用集成时，可以直接参考其内部的排布逻辑，优化自身的结构布局，避免出现传动干涉、装配困难的问题。同时模型对各个零件的材质区分做了体现，金属壳体、金属齿轮、塑料端盖、电子元件的外观特征都有明确区分，在做渲染验证、装配演示时，可以直接使用，不需要额外调整材质属性。

　　需要注意的是，在实际应用这类舵机时，安装面的平面度会直接影响舵机的工作稳定性，如果安装面存在明显的凹凸，会导致壳体受力变形，挤压内部的齿轮组，增加传动阻力，严重时甚至会导致导致齿轮卡滞、电机过载烧毁，所以在设计安装支架时，要保证舵机安装面的平面度公差控制在合理范围内，同时锁紧安装螺丝时要采用对角锁紧的方式，避免单侧受力过大导致壳体变形。此外输出端的负载连接要尽量保证同轴度，避免输出轴承受过大的径向载荷，否则会加速输出轴轴承的磨损，缩短舵机的使用寿命，在做结构设计时，可以参考模型给出的输出轴尺寸，合理设计负载连接件的配合公差，预留足够的支撑结构，抵消径向载荷对输出轴的影响。
