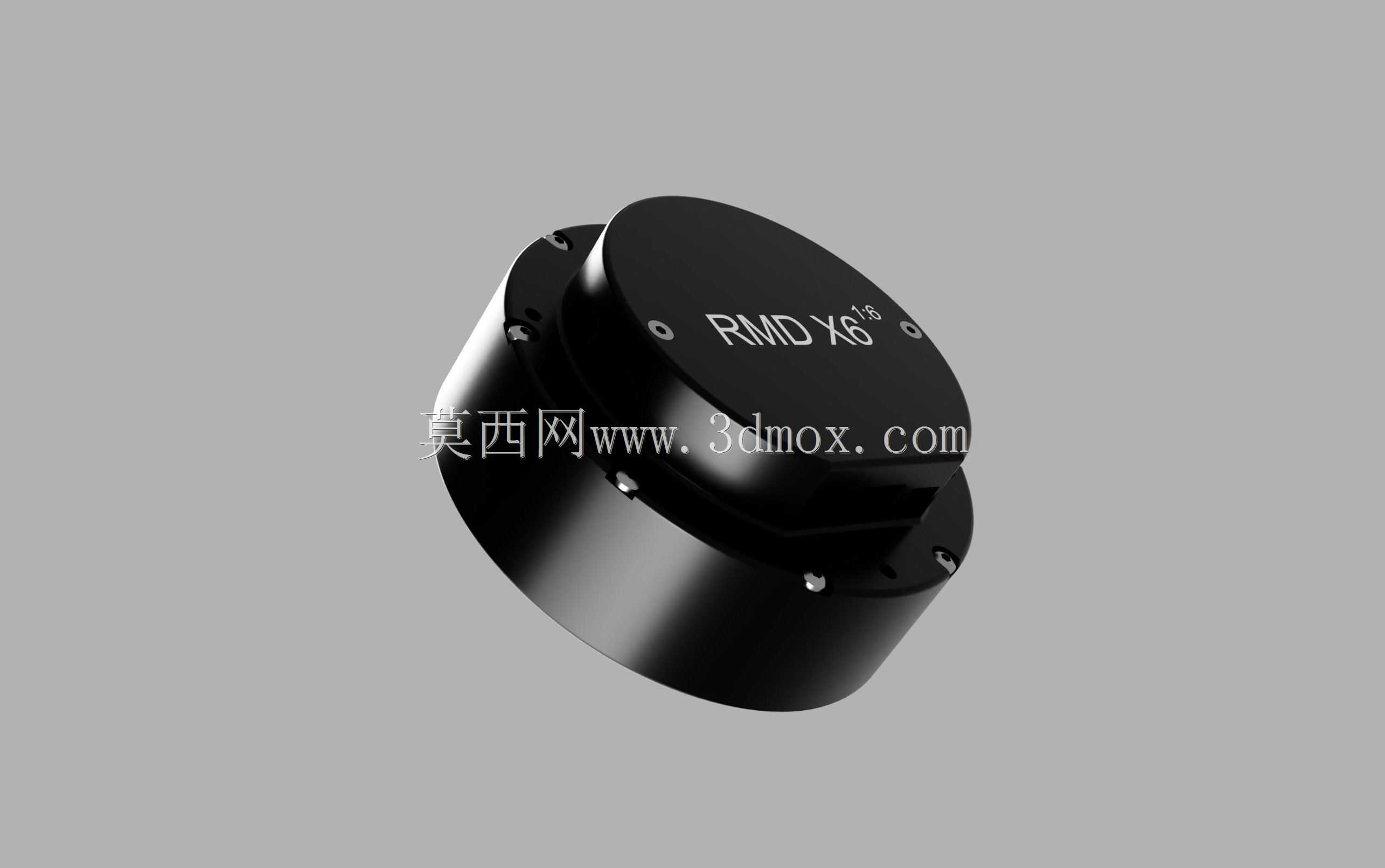

这款盘式集成减速驱动组件,在协作机器人关节、小型AGV舵轮、外骨骼动力关节、高精度转台这类对安装空间、传动背隙、输出扭矩密度有严苛要求的场景中适配性极强。不同于传统分体式电机搭配减速器的堆叠结构,它将无刷外转子电机、行星减速结构、输出安装法兰做了同轴一体化整合,轴向尺寸被压缩到极致,很多径向空间充足但轴向安装深度不足的设备舱位,用这类盘式结构能省去大量转接结构的设计工作量。
从实际使用的角度看,这类组件的核心优势是省去了设计人员自行匹配电机与减速器的校核工作:传统选型过程中,需要单独计算电机输出扭矩与减速器减速比的匹配度、校核输入轴与减速器连接的同轴度公差、设计两端的安装转接法兰、额外配置电机端的编码器与驱动器接线,整套流程下来不仅设计周期长,累积的安装公差还容易导致传动背隙超标、高速运转抖动的问题。而这款集成式组件在设计阶段就完成了所有传动链的公差配做,行星减速级的齿轮采用消隙结构设计,正反转切换时的空程回差被控制在极小范围内,对于需要频繁做正反转位置切换的机器人关节类场景,能有效提升末端定位的重复精度。

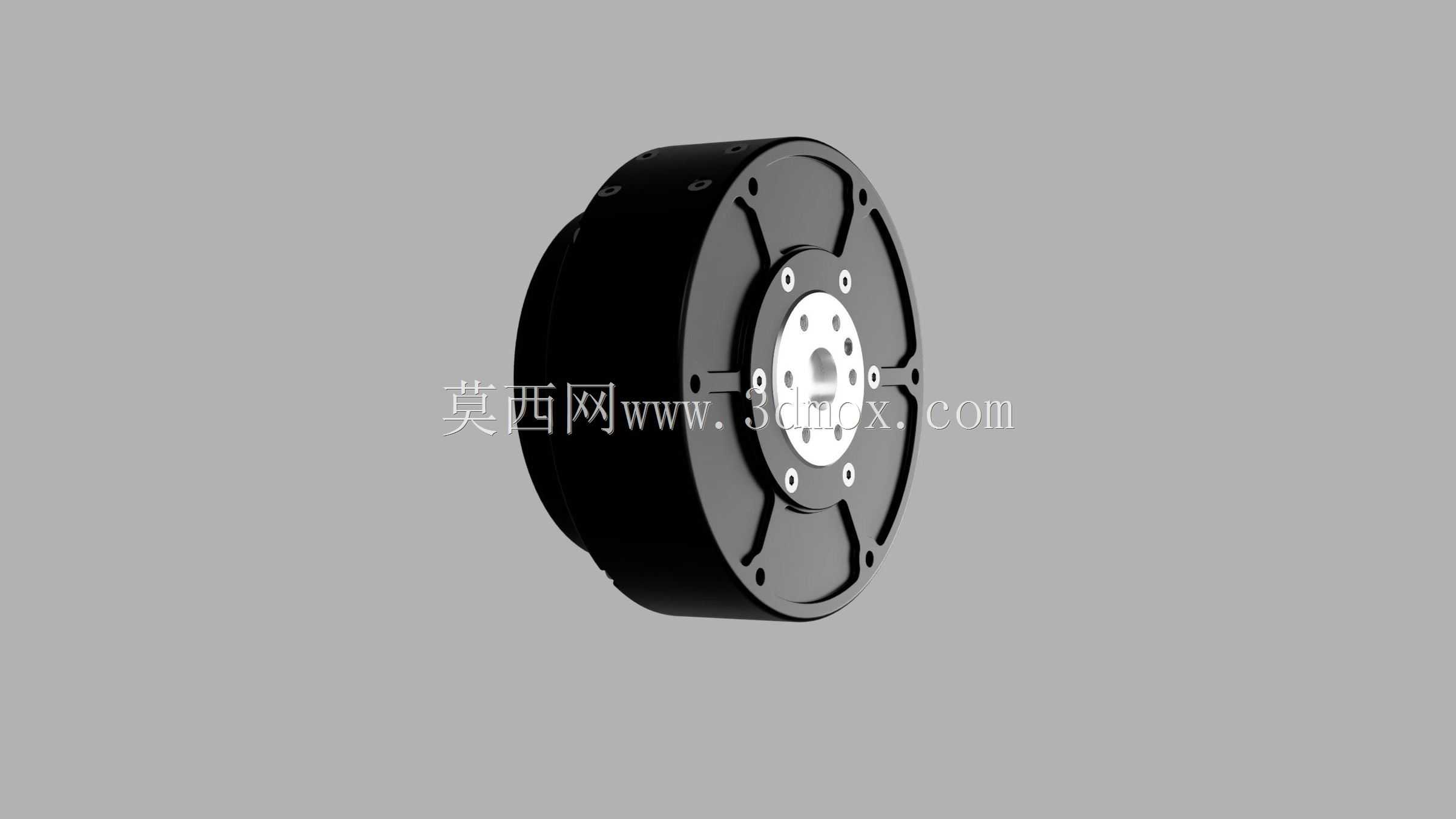

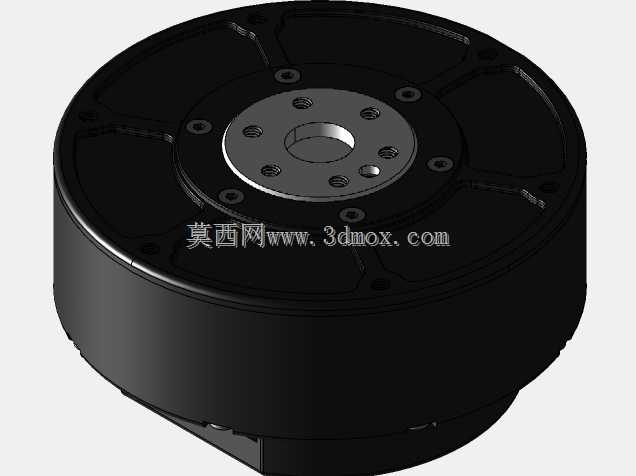

结构设计上,输出端采用多孔位圆形法兰布局,安装孔沿圆周均布,适配市面上多数标准机械臂臂杆、舵轮安装支架的孔位规格,设计安装板时不需要额外做非标孔位的二次加工。组件外壳采用高强度铝合金一体加工成型,侧壁做了轻量化的减重槽,同时预留了环向的散热筋结构,长时间持续输出扭矩时,绕组产生的热量可以通过外壳快速散出,避免高温导致的磁钢退磁问题。输入端的接线采用侧出式航插结构,安装时不需要在轴向预留接线的弯折空间,进一步压缩了整体安装所需的轴向尺寸。
设计这类组件的三维模型时,首先要保证各传动零件的装配干涉检查到位:行星轮与内齿圈的啮合侧隙、太阳轮与行星轮的接触斑点位置、输出法兰与外壳之间的密封圈安装槽尺寸,都需要按照实际加工公差做偏移校核,避免模型导入工程图后出现配合尺寸矛盾的问题。安装边界的标注需要格外注意,除了整体的外径、轴向总厚度尺寸外,输出法兰的止口尺寸、安装孔的分度圆直径、孔深与螺纹规格、输入端航插的凸出尺寸都要做精准建模,很多设计人员选型时容易忽略航插的侧部凸出量,导致安装时组件与设备侧壁发生干涉。
从传动特性来看,1:6的减速比属于小减速比的大扭矩输出规格,适合需要较高输出转速同时兼顾扭矩输出的场景,比如轻载协作机器人的小臂关节、小型云台的旋转驱动、分拣设备的摆轮驱动单元。这类小减速比的盘式组件,因为减速级少,传动效率比大减速比的同尺寸组件更高,背隙控制难度也更低,运转时的噪音更小,适合在有人值守的商用设备场景中使用。建模过程中,内部的行星架采用一体式结构设计,行星轮的安装销轴与行星架做过盈配合,不需要额外的紧固件固定,既减少了零件数量,也避免了紧固件松动导致的传动故障。输出端的轴承采用交叉滚子轴承结构,能同时承受径向载荷、轴向载荷与倾覆力矩,很多机器人关节在运动过程中会受到偏载的倾覆力,交叉滚子轴承的配置可以省去额外的支撑轴承设计,简化整体关节的结构复杂度。
实际选型适配时,要注意组件的输出扭矩参数与负载的转动惯量匹配,虽然集成式组件的扭矩密度高,但如果负载转动惯量过大,频繁加减速时会对减速级的齿轮产生较大冲击,长期使用会加剧齿轮磨损,导致背隙变大。模型中预留的电机绕组安装空间、编码器安装位都按照实际量产的尺寸做了还原,设计人员如果需要做定制化改型,比如更换更高分辨率的编码器、增加刹车模块,可以直接在现有模型的基础上修改对应位置的结构,不需要从零开始搭建整体模型,能大幅缩短改型设计的周期。外壳的表面处理采用硬质阳极氧化,既提升了表面硬度,避免安装过程中的磕碰划伤,也具备一定的绝缘性能,防止设备漏电时的安全隐患。输出法兰的端面做了精加工定位止口,与负载连接时止口配合能保证同轴度,避免输出轴偏心导致的运转抖动问题。
