RMD-X10无刷直流齿轮减速致动器结构

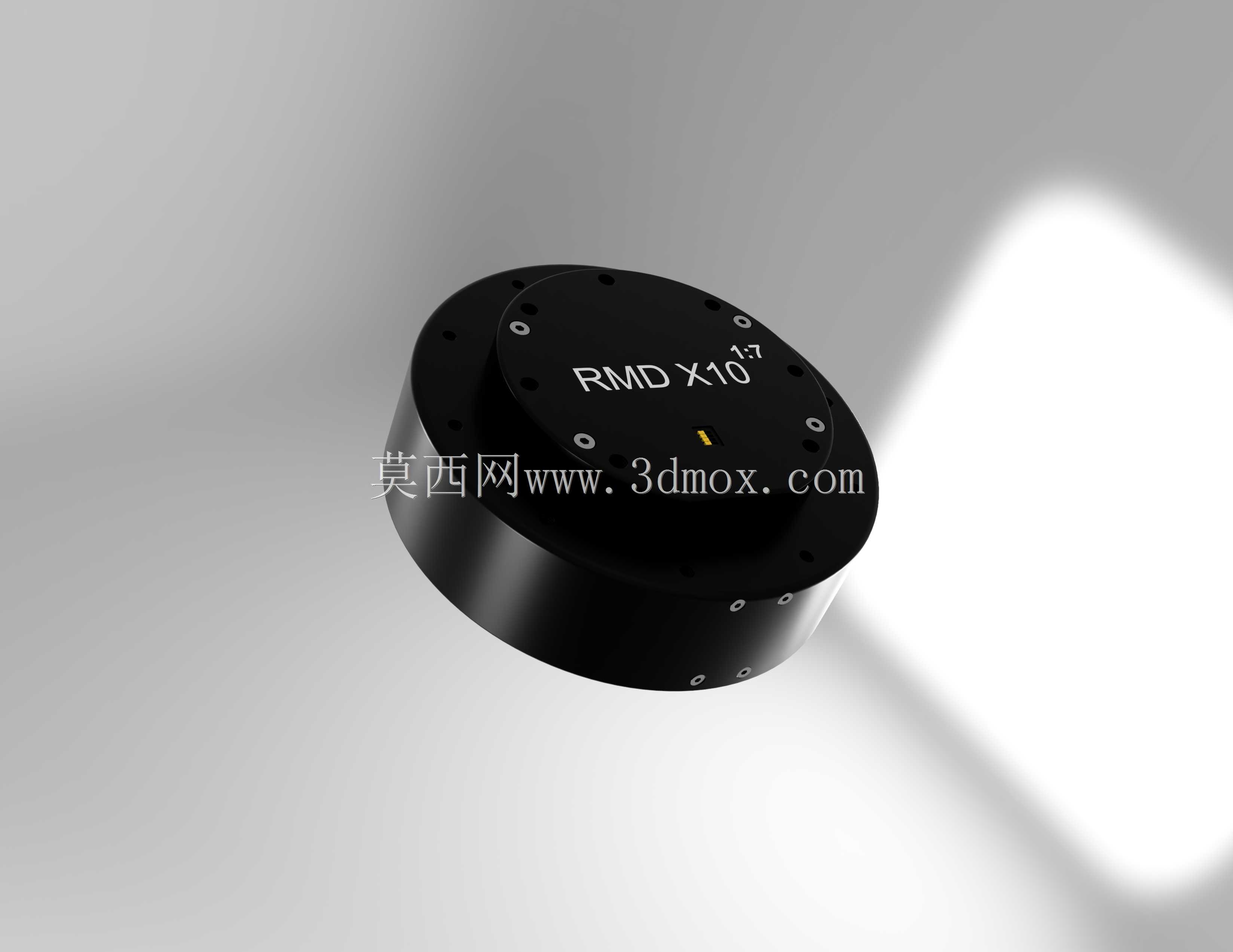

　　这款扁平式无刷直流齿轮致动器，在协作机器人关节模组、AGV驱动轮、小型自动化转台、医疗康复设备的动力单元设计中有着极高的适配性，尤其适合对安装轴向空间有严格限制的紧凑布局场景。不同于常规同轴减速电机的长筒式结构，该款1:7减速比的致动器采用盘式布局，将无刷电机定子、转子与行星减速级整合在同一扁平壳体内，大幅压缩了动力单元的轴向占用尺寸，在机器人关节设计中可以直接作为关节的结构支撑件使用，无需额外设计转接壳体来容纳电机与减速箱。

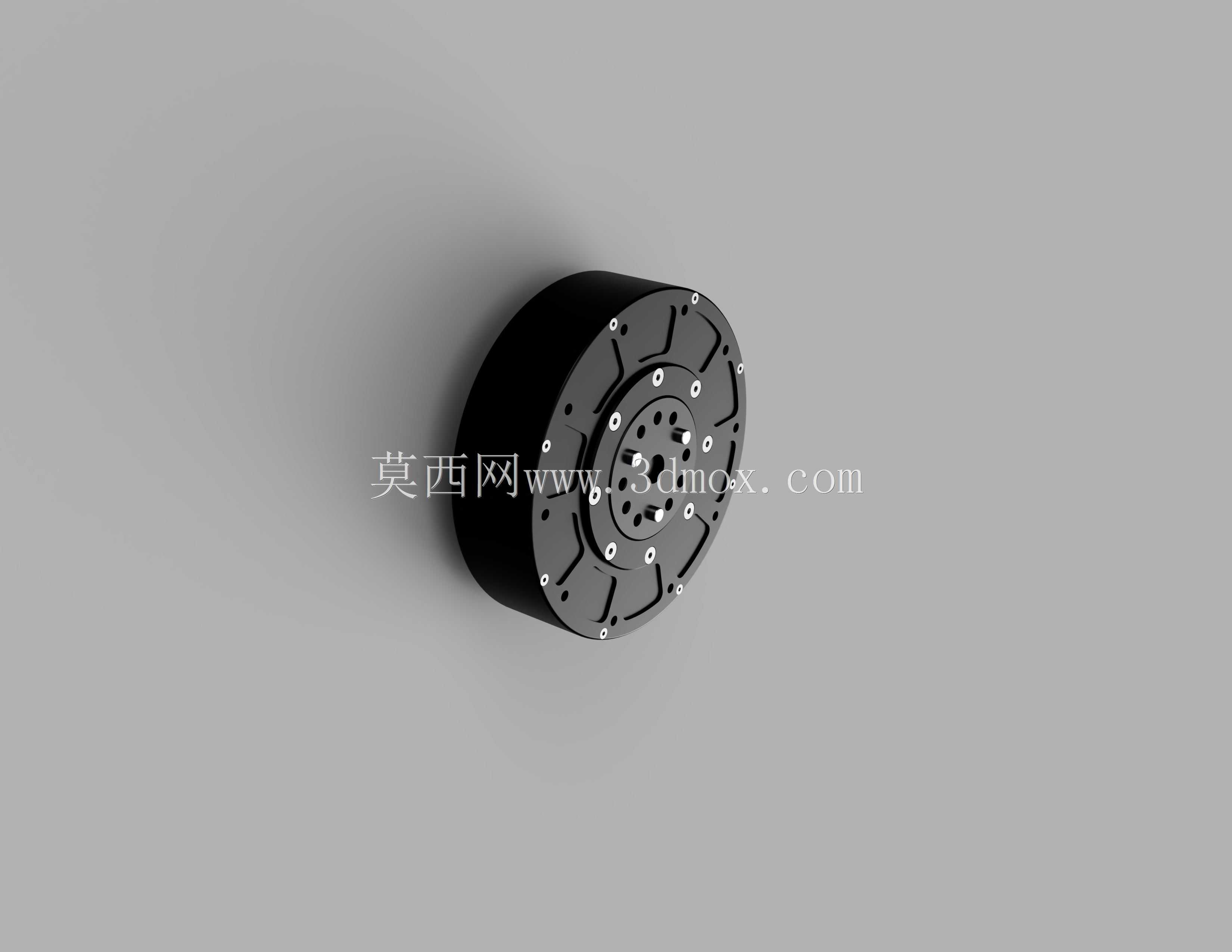

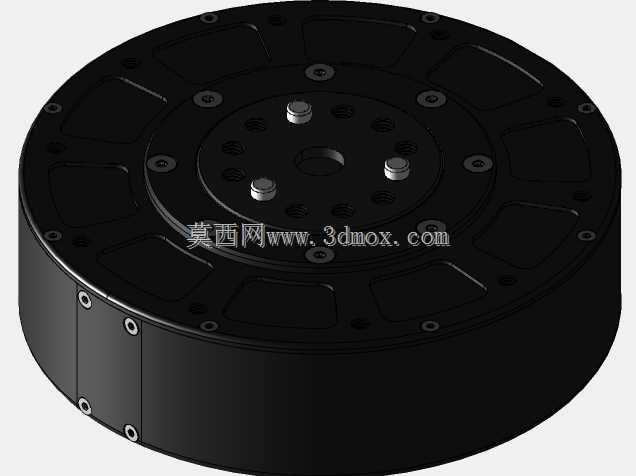

　　从实际选型适配的角度看，该致动器的输出端采用端面均布安装孔的法兰结构，安装孔位围绕输出轴中心呈圆周阵列分布，输出轴中心设置有定位止口与通孔，既可以通过止口实现与负载端的精准同轴定位，也能利用中心通孔穿过走线，适配机器人关节内部的编码器线、电源线走线需求，避免线缆在关节转动过程中出现缠绕磨损。壳体侧面预留有驱动器安装位与接线端口，可将配套的伺服驱动板直接集成在致动器本体上，实现驱控一体化的动力单元设计，减少外部布线的复杂度，这一点在多关节机器人的结构设计中能大幅降低整体装配的工作量。

　　设计层面上，该款致动器的减速级采用直齿行星传动结构，1:7的减速比兼顾了输出扭矩与响应速度，直齿齿轮的加工与装配难度低于斜齿结构，在保证传动精度的前提下能有效控制生产制造成本，同时直齿传动的背隙控制更容易达到协作机器人关节的重复定位精度要求。壳体采用高强度铝合金材质，通过一体加工成型保证各安装面的形位公差，端盖与壳体之间采用止口定位加螺栓紧固的结构，既保证了壳体的密封防护能力，也能承受齿轮传动过程中产生的径向与轴向载荷，输出端的轴承采用跨距布置的方式，能承受更大的倾覆力矩，适配直接带载的悬臂安装场景，比如协作机器人的小臂关节、AGV的驱动轮直接安装等场景，无需额外增加支撑轴承。

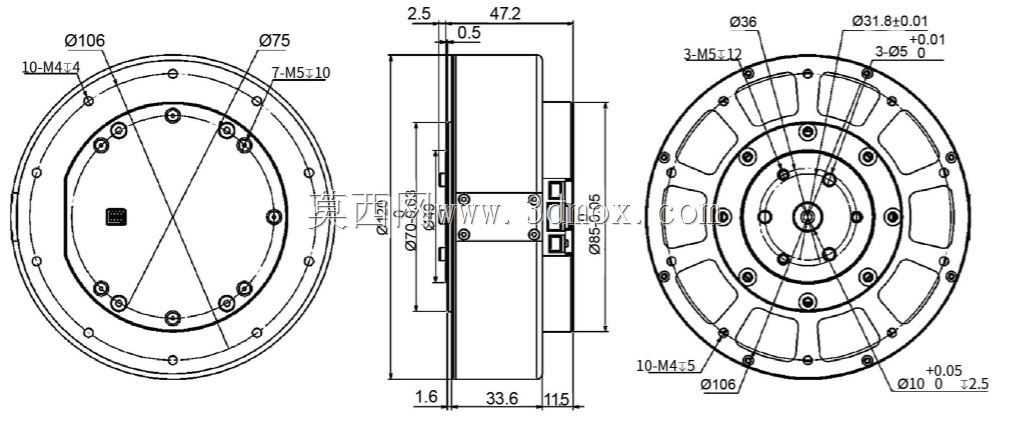

　　在安装边界方面，该致动器的外径为标准盘式尺寸，整体轴向厚度控制在极小范围内，安装时仅需在负载端预留对应直径的圆形安装空间，端面的安装孔为沉头设计，螺栓从端盖侧穿入锁紧在负载法兰上，不会额外占用轴向空间。接线端口位于壳体侧面的切边平面上，接线时仅需在侧面预留少量的线缆弯折空间即可，不会与周边的结构件产生干涉。在实际的三维建模装配过程中，可以直接将该模型作为标准动力单元导入装配体，通过输出法兰的配合关系完成与周边连杆、负载结构的装配约束，无需单独绘制电机与减速箱的分体模型，能大幅缩短结构设计阶段的建模周期，同时可以直接在装配体中验证该致动器与周边结构的干涉情况，提前排查安装空间不足、走线干涉等常见设计问题。

　　从功能特性来看，该款致动器集成了无刷电机的高转速、长寿命特性与行星齿轮减速的大扭矩输出特性，1:7的减速比可以将电机的高转速低扭矩输出转换为低转速大扭矩的动力输出，匹配伺服驱动后可以实现精准的位置、速度、扭矩闭环控制，满足协作机器人的力控需求、自动化转台的分度定位需求、康复设备的助力输出需求。不同于分体式的电机加减速器组合，该一体化致动器在出厂时已经完成了齿轮啮合间隙的调整、电机与减速器的同轴度校准，用户在使用时无需进行复杂的传动间隙调整与同轴度校准工作，直接安装即可使用，能有效降低设备的装配调试难度。在结构强度校核层面，该模型完整还原了壳体的壁厚、加强筋分布、齿轮的齿形参数、轴承的安装位尺寸，在进行有限元分析时可以直接导入模型进行网格划分，校核壳体在额定扭矩输出、最大倾覆力矩负载下的应力变形情况，为周边连接结构的强度设计提供准确的参考依据。
