双向推力圆柱滚子轴承8118/51118结构设计

　　在重载轴向承载的传动场景中，推力类轴承的选型与结构合理性直接决定设备的运行寿命与轴向定位精度，8118/51118型双向推力圆柱滚子轴承的三维结构设计，完全围绕中大型设备的纯轴向载荷承载需求展开，适配冶金设备压下机构、大型电机轴向定位端、重型减速机止推端、工程机械回转限位机构等需要承受持续单向或交变轴向载荷的工位。从实际工况适配角度看，这类轴承不承担径向载荷，所有结构设计都围绕最大化轴向承载能力、降低滚动体接触应力、保证回转过程中滚动体的均匀受力展开，区别于深沟球轴承可同时承受径向与少量轴向载荷的特性，推力圆柱滚子轴承的滚动体采用圆柱滚子线接触形式，相比推力球轴承的点接触，相同外形尺寸下承载能力可提升1.5倍以上，更适合重载、低转速的轴向承载工位。

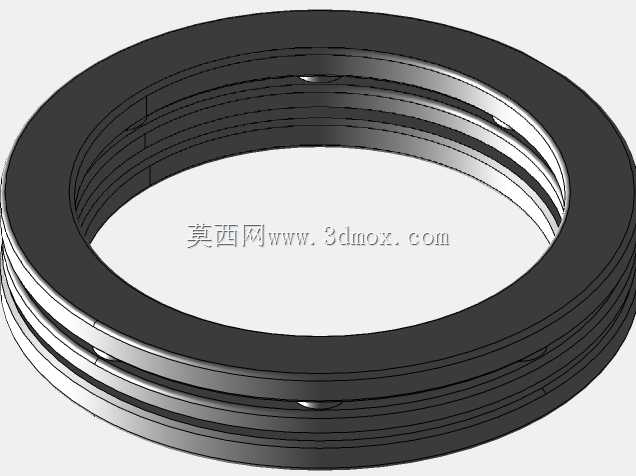

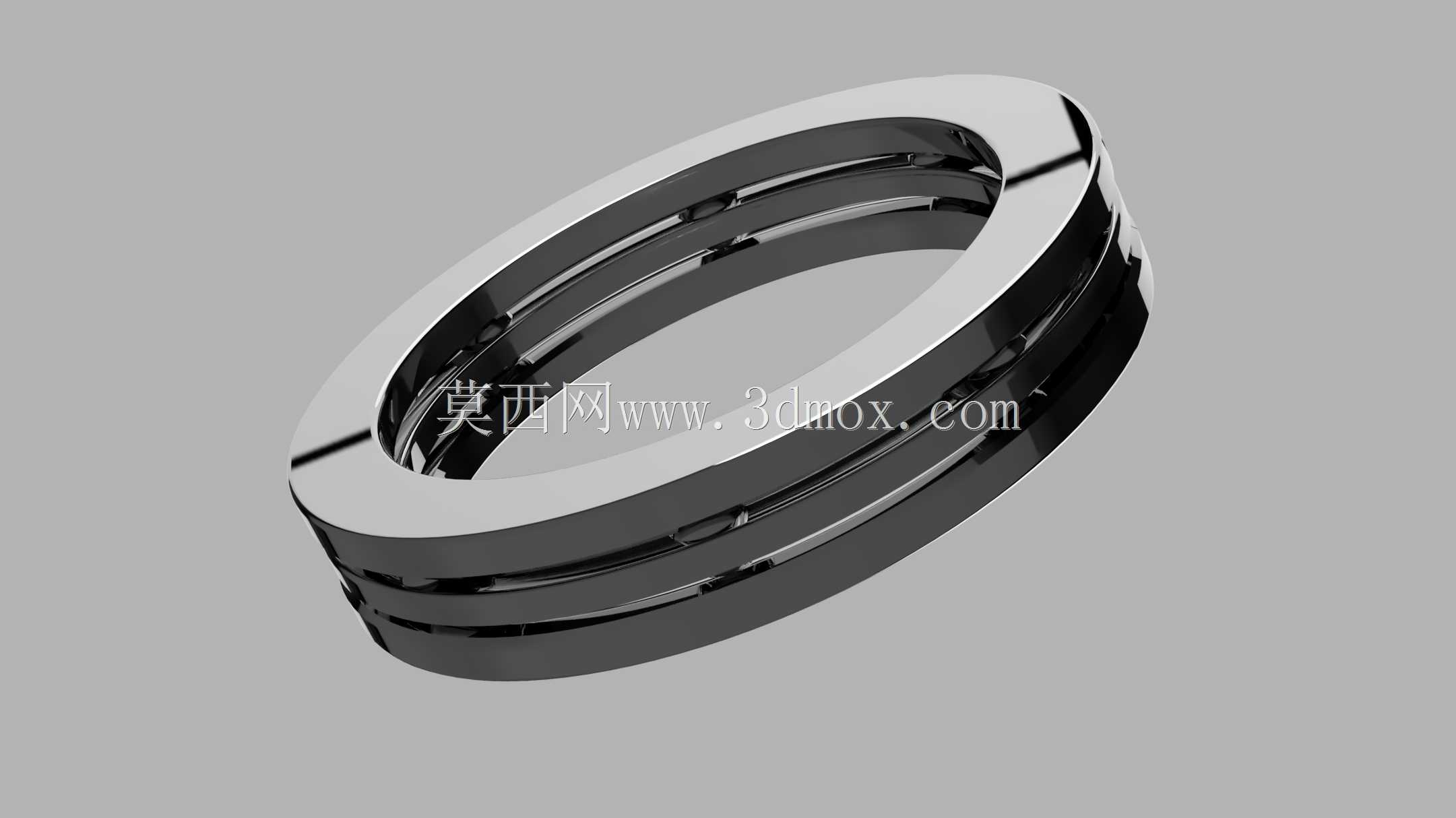

　　从结构设计思路来看，该轴承采用双向对称布局，包含两片轴圈、两片座圈与一组带保持架的圆柱滚子组件，轴圈与设备转轴采用过盈或过渡配合，随轴同步回转，座圈与设备轴承座孔采用间隙配合，起到静态承载与轴向定位作用；保持架采用分体式冲压钢保持架，将每颗圆柱滚子均匀分隔，避免滚动体在回转过程中发生相互摩擦与挤压，同时预留足够的润滑脂存储空间，保证滚子与滚道接触面在运行过程中能形成稳定的油膜，降低接触磨损。建模过程中严格遵循滚动轴承的形位公差要求，滚道面的平面度、滚子母线的平行度、轴圈与座圈的端面平行度都按照对应精度等级的公差带做了结构预留，滚道与滚子的接触角严格保持90度，保证所有轴向载荷都能垂直作用于滚子母线，避免出现偏载导致的局部应力集中，提前规避实际使用中出现滚道点蚀、滚子端面磨损过快的问题。

　　从外形尺寸与安装边界来看，该轴承的内径尺寸适配公称直径90mm的转轴安装位，外径尺寸匹配120mm的轴承座安装孔，装配总高度控制在22mm，属于薄型推力轴承范畴，适合安装空间轴向尺寸受限的重载工位；安装过程中需要注意，轴圈与座圈不能装反，轴圈的内径尺寸略小于座圈内径，保证与轴紧密贴合的同时，座圈不会与转轴发生摩擦，安装时需要在轴承座孔内预留0.1-0.2mm的径向间隙，补偿轴运行过程中的热伸长与同轴度误差，避免轴承出现卡滞。轴承的两个端面都设计有倒角结构，一方面避免安装过程中锐边划伤安装面，另一方面引导轴承顺利压入安装位，降低装配难度；滚子的端面做了微凸度修形处理，避免滚子两端出现边缘应力集中，在承受冲击轴向载荷时，能让应力均匀分布在整个滚子母线接触面上，提升轴承的抗冲击能力。

　　在实际设备应用中，这类轴承常被安装在立式电机的下端盖位置，承担电机转子的自重与运行过程中产生的轴向窜动力，也会用在大型压力机的曲轴止推位，承受冲压过程中产生的巨大轴向反力，还可适配起重设备的吊钩滑轮组，承担起吊重物产生的轴向载荷。建模过程中对所有配合面都做了装配干涉检查，保证轴圈、座圈、保持架、滚子之间在回转过程中不会出现运动干涉，滚动体与滚道的接触间隙控制在合理范围，既不会因为间隙过大导致轴向窜动超差，也不会因为间隙过小导致运行温升过高。针对润滑需求，保持架的兜孔设计了导油槽，能让润滑脂在轴承回转过程中顺利进入滚子与滚道的接触面，无需额外设计复杂的供油通道，适合脂润滑的长期运行工况，密封结构可根据实际使用场景搭配外置防尘盖，避免粉尘、金属碎屑进入轴承内部，磨损失效滚动体与滚道表面。
