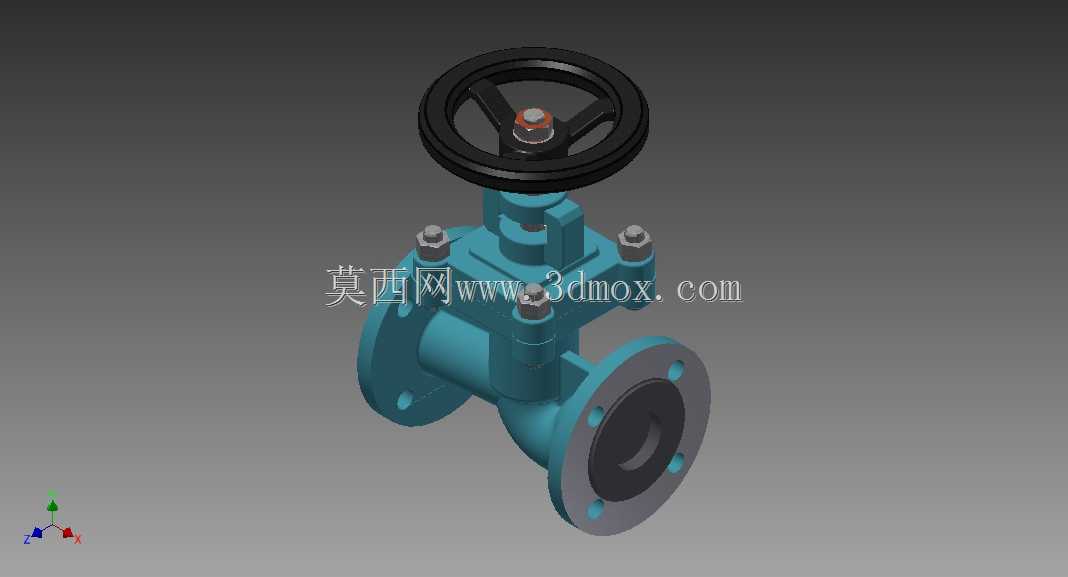

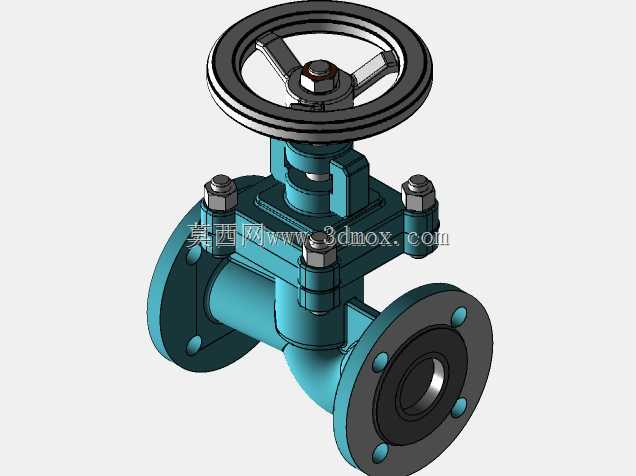

两英寸法兰连接手动截止阀结构设计

这款两英寸手动法兰截止阀，主要面向工业流体输送管路系统设计，可广泛应用在给排水、暖通循环、化工介质输送、蒸汽管网、油气输送支路等场景中，核心作用是对管路内的流体做通断截断控制，也可在一定范围内辅助调节管路流量，相比同通径的闸阀，它的密封截断性能更可靠，阀瓣与阀座的密封面受流体冲蚀磨损更小，适合需要频繁启闭、对截断密封性要求较高的管段使用。从功能特性来看，这款截止阀采用手轮驱动的结构设计，操作人员无需额外辅助工具，转动顶部手轮即可带动阀杆做升降运动，进而带动阀瓣贴合或离开阀座密封面，实现管路的通断控制；阀体采用直通式流道结构，流体从一侧法兰进入，经过阀座节流区域后从另一侧法兰流出，流道走向符合常规管路安装习惯，介质流动方向清晰，安装时不易出现方向装反的问题；阀盖与阀体之间采用螺栓紧固连接，中间加装密封垫片，可保证中法兰位置的密封性能，避免介质从阀盖结合面泄漏，阀杆位置搭配填料密封结构，可在阀杆升降动作过程中持续保持密封，防止介质沿阀杆向外渗漏。在设计思路上，这款模型严格遵循两英寸公称通径的法兰连接尺寸规范，两端法兰的螺栓孔分布、法兰密封面直径、法兰厚度都匹配对应压力等级的管路法兰标准，安装时可直接与同规格的管路法兰配对，不需要额外加工转接件；手轮采用轮辐式结构，在保证操作扭矩足够的前提下尽可能减轻自身重量，手轮与阀杆的连接位置设置防松结构，避免长期操作后手轮出现松脱；阀体的流道过渡位置做了圆弧过渡处理，可减少流体在阀腔内的紊流冲击，降低管路运行时的振动与噪音，同时也能减少介质对阀体内壁的冲蚀，延长阀门整体使用寿命。从安装边界来看，这款截止阀的结构长度符合常规法兰截止阀的尺寸规范，阀体底部到阀杆全开位置的顶部高度预留了足够的手轮操作空间，安装时不需要为手轮操作额外预留过大的竖向空间，两侧法兰的端面间距固定，可直接替换同通径同压力等级的老旧截止阀，不需要调整现有管路的安装间距；阀体底部的结构设计可保证阀门在水平管段立式安装时的稳定性，也可适配垂直管段的安装需求，整体结构紧凑，没有多余的外凸结构，可在空间相对局促的管廊、设备夹层等位置安装使用。
