面板安装式M12螺纹直流电插座结构设计

这款面板安装式直流电插座，是面向低压直流供电场景开发的板端接插部件，广泛应用在小型消费电子、工业控制模块、便携检测设备、桌面小型电器、车载外接供电模块等需要外露式直流电源输入的设备上，作为设备端的电源接入载体，承担着外接直流电源与设备内部电路之间的电流导通、接口定位、结构固定的核心作用，能够适配常规同规格直流电源插头，实现稳定的低压直流电力传输，避免接线外露带来的短路、松脱风险。

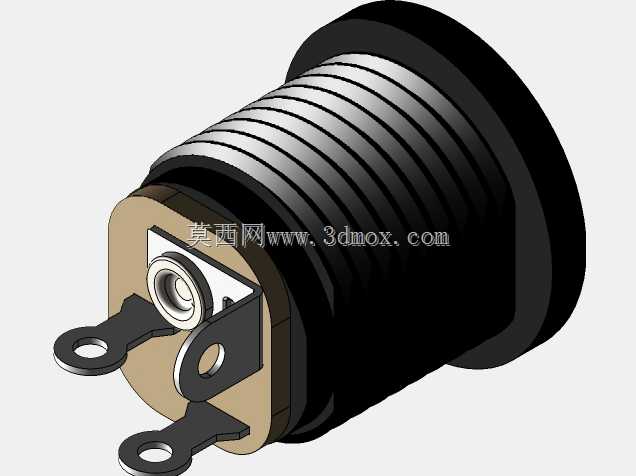

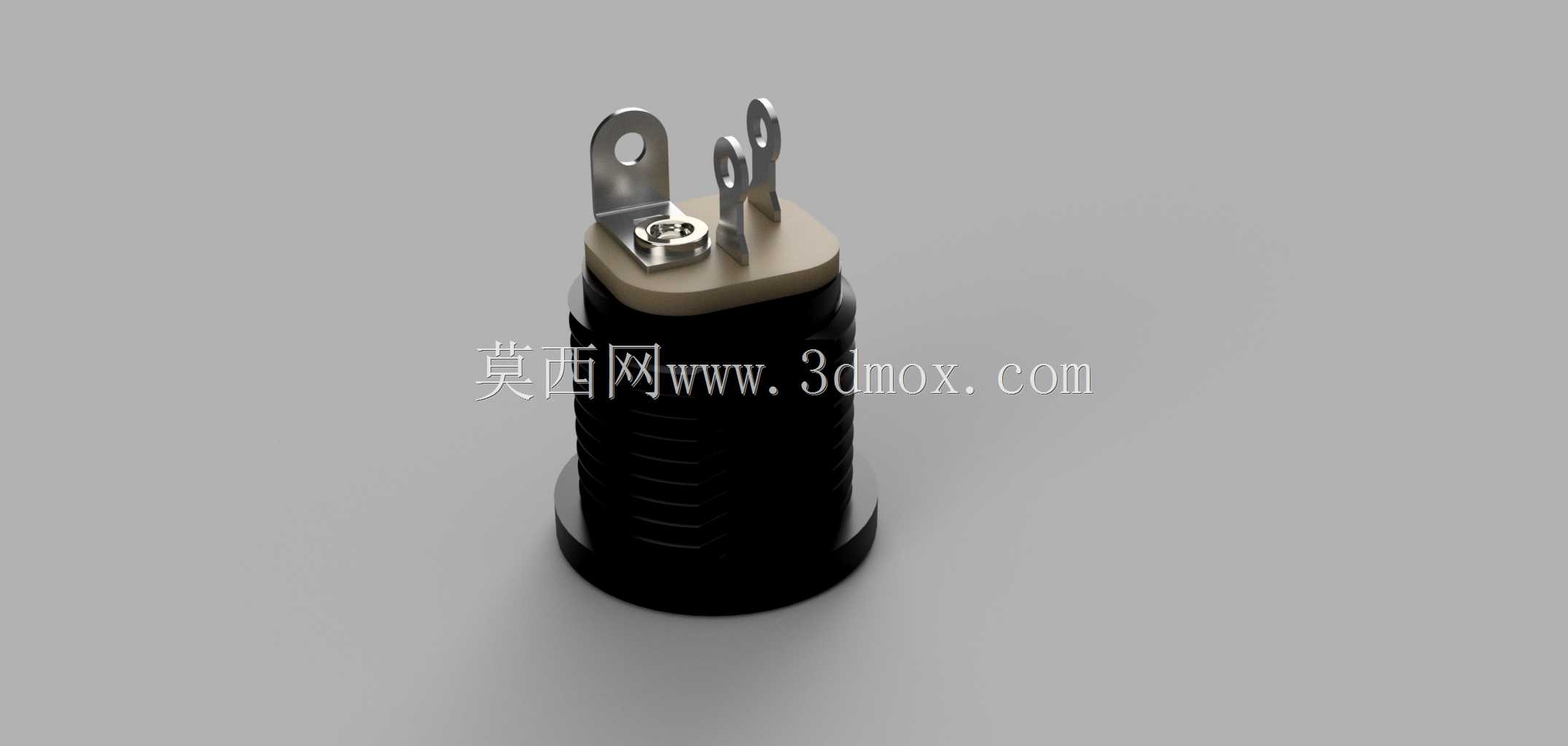

从功能特性来看，这款插座采用螺纹锁紧的面板安装结构，安装部位设置M12x1.0规格的外螺纹，配套锁紧螺母即可将插座牢牢固定在设备面板的预制开孔处，相比卡扣式安装结构，螺纹锁紧的方式抗振动性能更强，在设备移动、受到外力拉扯插头时，插座不会从面板开孔处松脱移位，能够长期保持安装位置的稳定性。插座的导电端子采用插片式设计，三个外露的金属接片分别对应电源正极、负极与接地引脚，接线时可以直接通过焊片压接或者焊接的方式与设备内部导线连接，接线操作便捷，接触电阻低，能够承载常规低压直流供电场景下的工作电流，避免大电流通过时端子发热的问题。插座主体采用绝缘耐温的工程塑料作为基座外壳，外部的黑色绝缘套既可以隔绝导电端子与设备金属面板之间的接触，防止短路风险，也能提升插座整体的结构强度，在插头反复插拔的过程中不会出现基座开裂、端子偏移的问题。

在设计思路上，这款插座参考了行业通用的DC-022类插座的安装尺寸与接口定义，做了结构细节的优化：顶部的固定挂耳可以在安装时辅助定位，防止拧紧螺母时插座跟转，降低安装操作的难度；端子的排布间距做了安全距离校验，即使在焊接过程中焊锡略有溢出，也不会造成相邻端子之间的短路；插座的插合深度做了精准控制，适配插头插入后不会出现过插顶坏内部结构、或是插接过浅接触不良的问题。

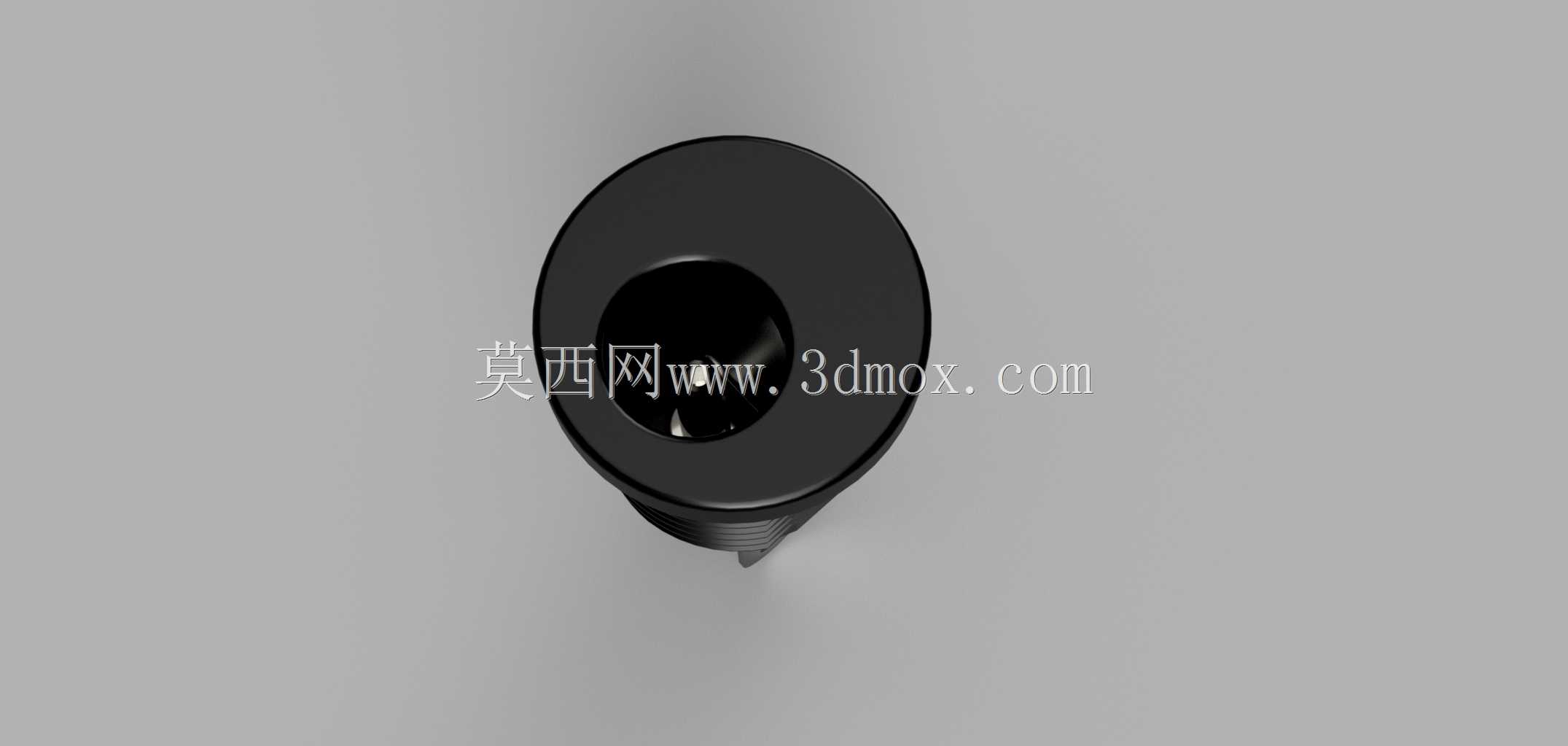

从安装边界来看，这款插座需要在设备面板上开设直径适配M12螺纹的圆形安装孔，面板厚度适配常规0.8mm到3mm的金属或塑料面板，安装完成后插座的插接口外露在面板外侧，接线端子部分位于设备壳体内部，整体轴向长度紧凑，不会占用过多设备内部的布线空间，适合内部空间局促的小型设备使用。插座的插拔寿命满足常规民用与工业设备的使用要求，反复插拔后仍能保持稳定的接触压力，不会出现接触不良、供电断续的问题，同时绝缘外壳的耐温范围适配常规设备的工作环境温度，不会因为设备内部发热出现绝缘材质老化变形的情况。
