高精度复合弩机械结构三维设计模型

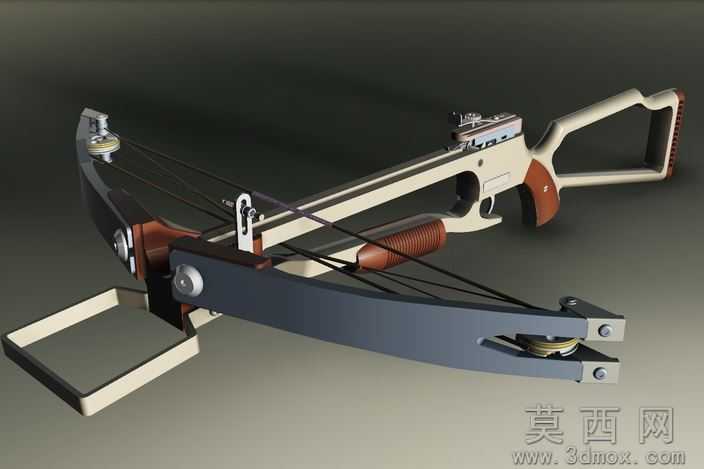

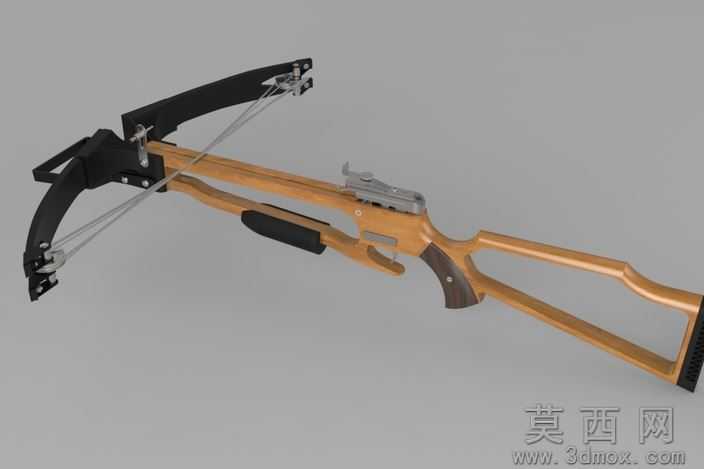

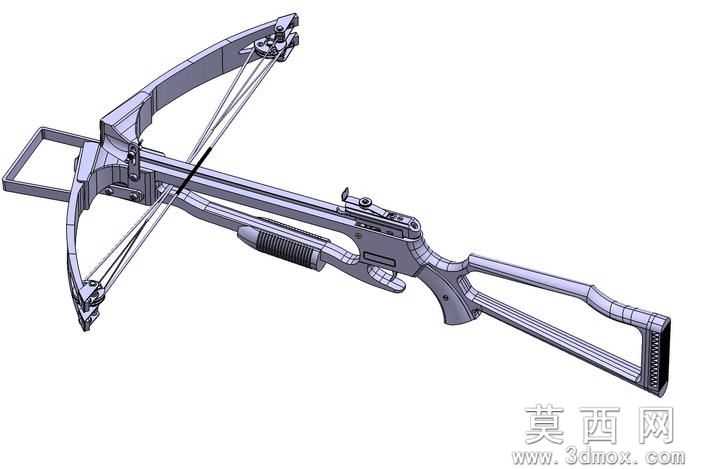

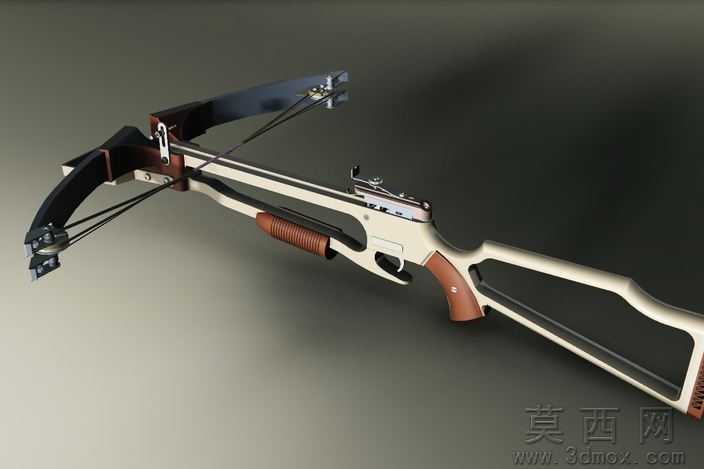

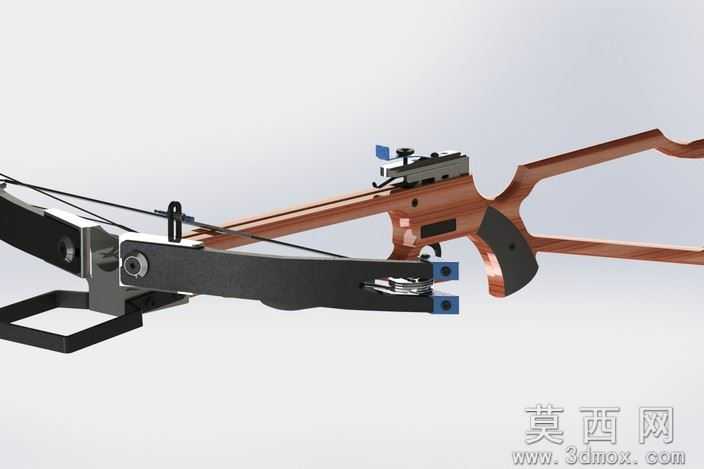

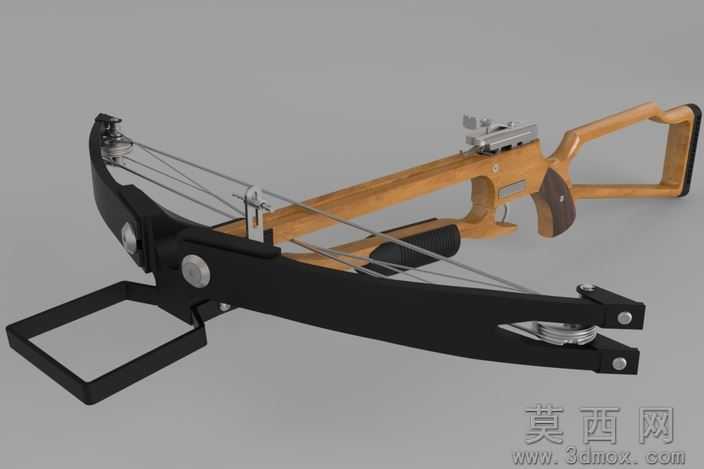

本复合弩三维模型采用自顶向下的参数化建模流程完成搭建，建模初期先依据运动器材人机工程学标准确定整体尺寸边界，以弩身主体为基准骨架依次拆分弓臂、弩弦滑道、扳机击发组件、握把托腮结构、瞄准基座等独立子部件，每一个零件均通过草图约束、特征拉伸、曲面放样、布尔运算完成实体构建，针对弓臂的弧形蓄力结构、扳机的锁止卡扣曲面做了精细化的曲率调整，避免装配时出现干涉问题，所有零件建模完成后通过同轴、重合、距离等装配约束完成总装，预留了弩弦张紧的运动仿真自由度，可模拟上弦、击发的完整动作过程。参数设计层面严格参照真实复合弩的尺寸比例设定，整体长度控制在85cm区间，弓臂展开宽度为62cm，扳机行程设置为8mm，弩弦张紧行程设定为32cm，握把贴合手掌的曲面弧度按照成年男性手掌尺寸做了适配优化，所有零件的壁厚、连接孔位、卡扣尺寸均做了工程化校验，可直接对接3D打印验证或数控加工生产。渲染材质部分做了写实化的材质分配，弩身主体骨架采用哑光米白色工程塑料材质，添加了细微的磨砂颗粒质感模拟玻纤增强尼龙的表面效果，弓臂部分采用高张力黑色碳纤维材质，设置了分层纹理与半光泽反光属性，握把与护木部分采用红棕色胡桃木材质，添加了自然木纹纹理与哑光清漆的反光效果，金属扳机、瞄准座、弦扣零件采用哑光枪灰色金属材质，弩弦采用高强度尼龙编织材质，添加了细微的编织纹理，整体渲染采用三点布光方案，暗调背景突出模型的结构轮廓与材质质感。结构原理上完整还原了复合弩的机械运作逻辑，两端弓臂通过滑轮组实现省力蓄力效果，上弦时弩弦带动滑轮转动压缩弓臂储存弹性势能，扳机组件通过杠杆锁止结构固定弩弦位置，扣动扳机时锁止卡扣释放弩弦，带动弩箭沿滑道高速射出，握把处的镂空结构在保证结构强度的同时降低整体重量，尾部肩托可贴合肩部提升射击稳定性。软件兼容层面，模型提供STEP/IGES通用中性格式文件，可直接导入SolidWorks、UG、Pro/E、Catia等主流三维机械设计软件打开编辑，保留完整的装配层级与零件实体特征，不会出现破面、特征丢失问题，同时附带高清渲染效果图可用于方案展示。研发教学应用层面，该模型可作为机械结构设计课程的教学案例，帮助学习者理解杠杆机构、蓄力结构、人机工程设计的实际应用，也可作为运动器材研发的参考原型，用于结构优化、力学仿真分析、3D打印手板验证，还可用于影视动画、游戏场景的道具素材制作，具备较高的工程参考与教学价值。
