杠杆式计时胶带截断控制阀门结构

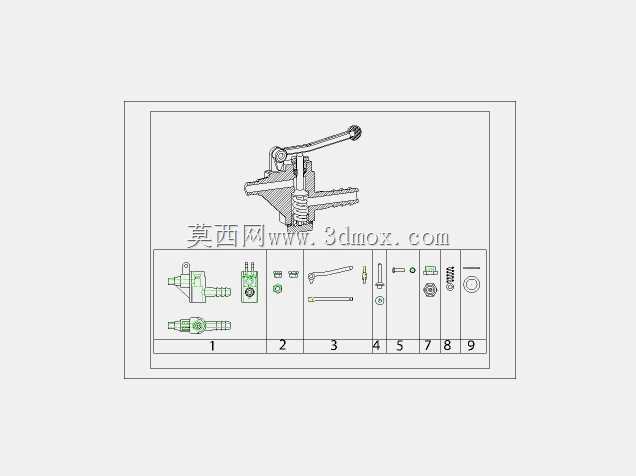

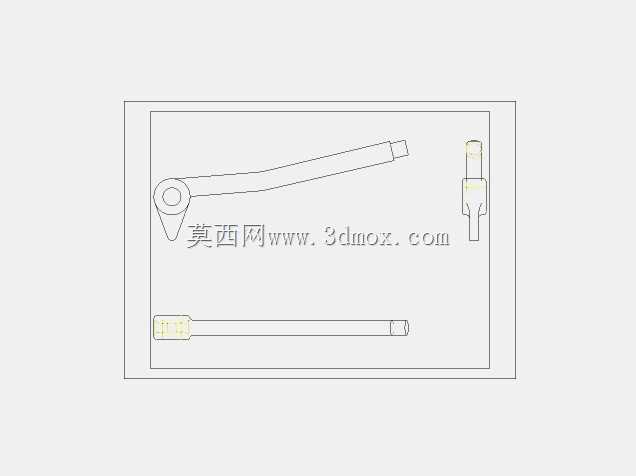

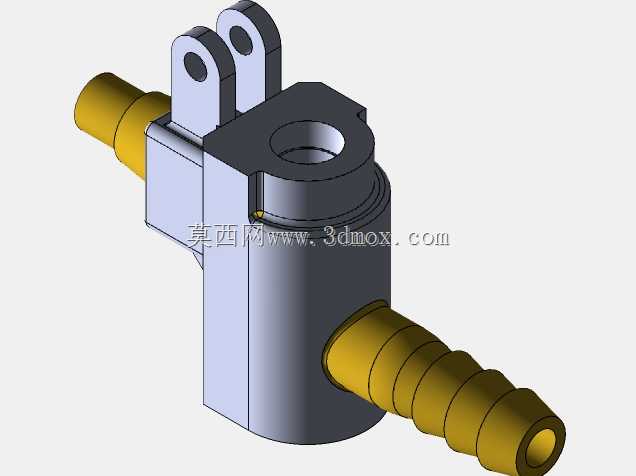

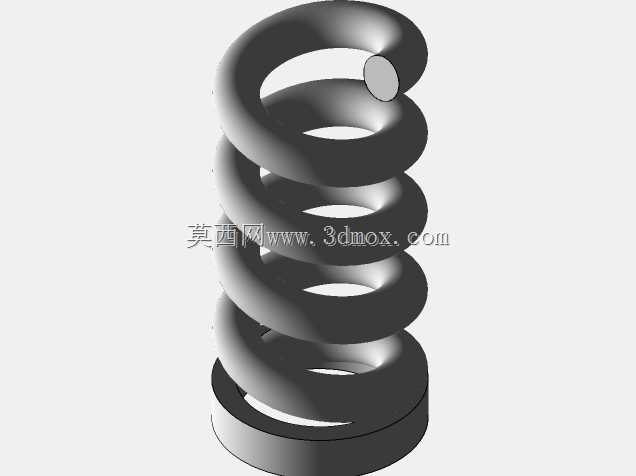

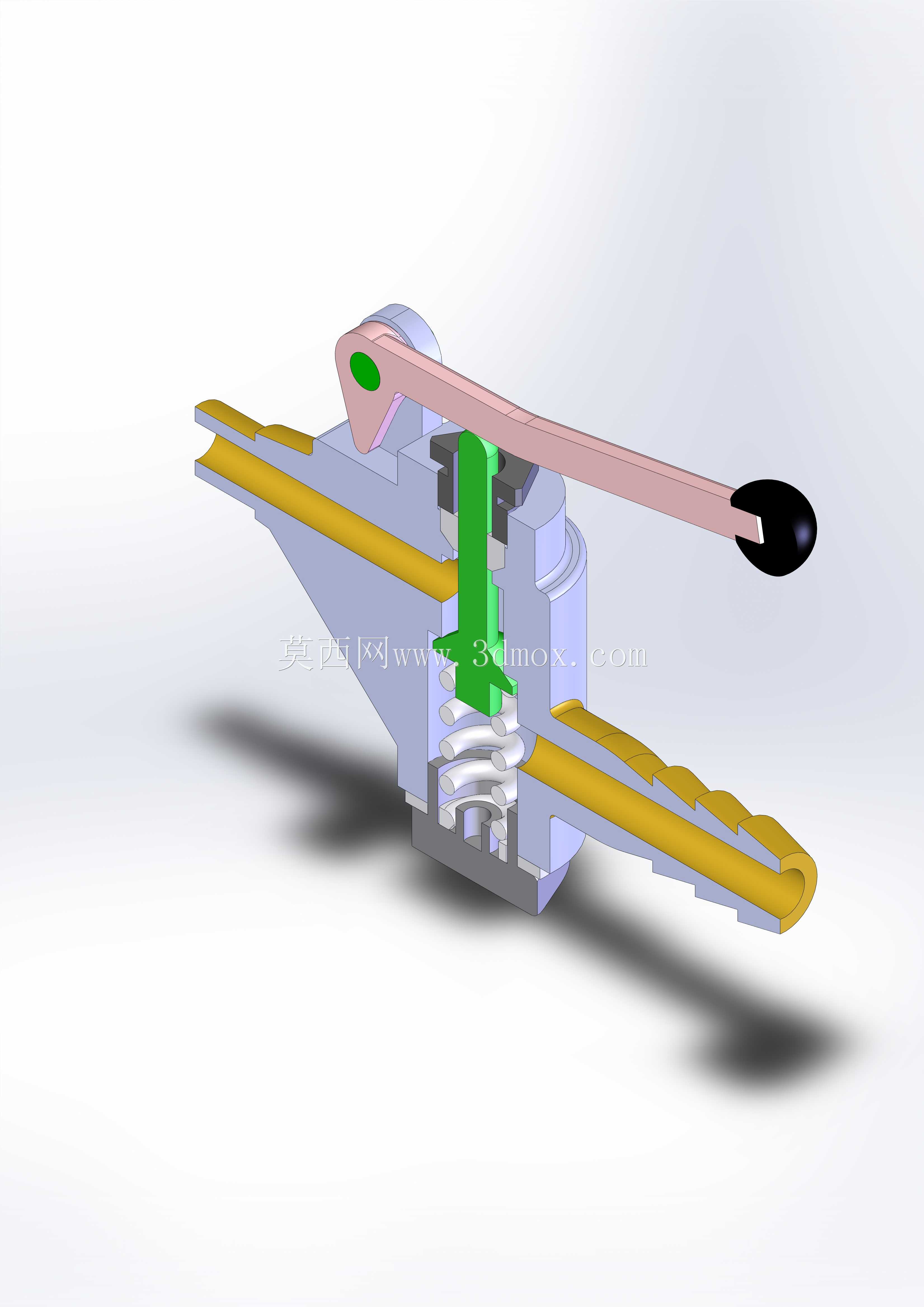

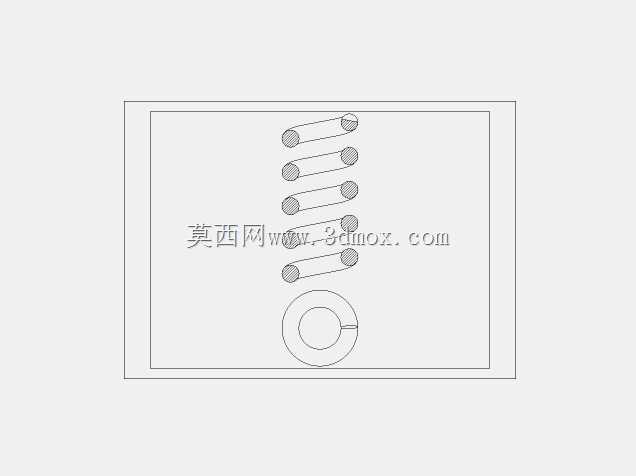

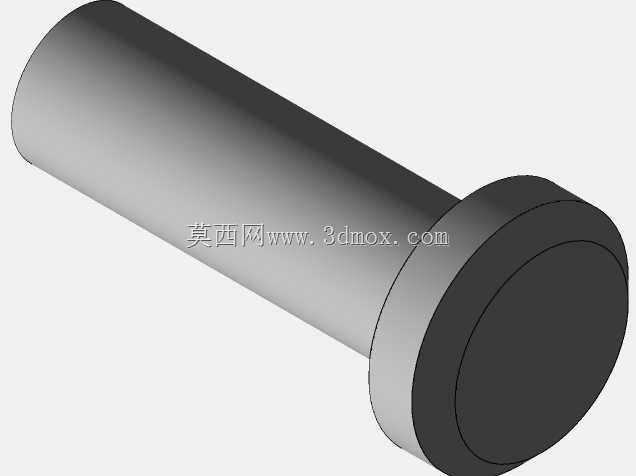

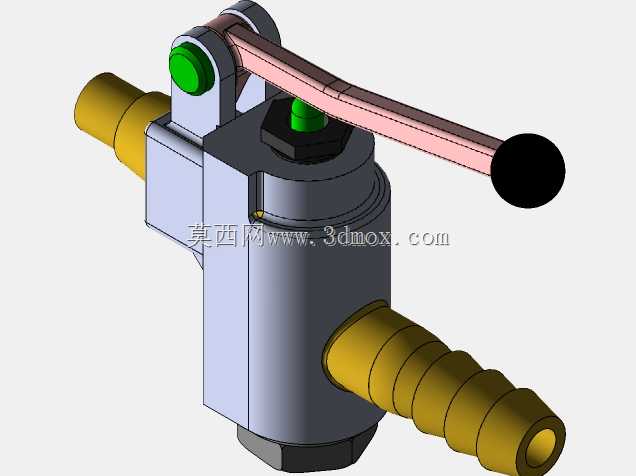

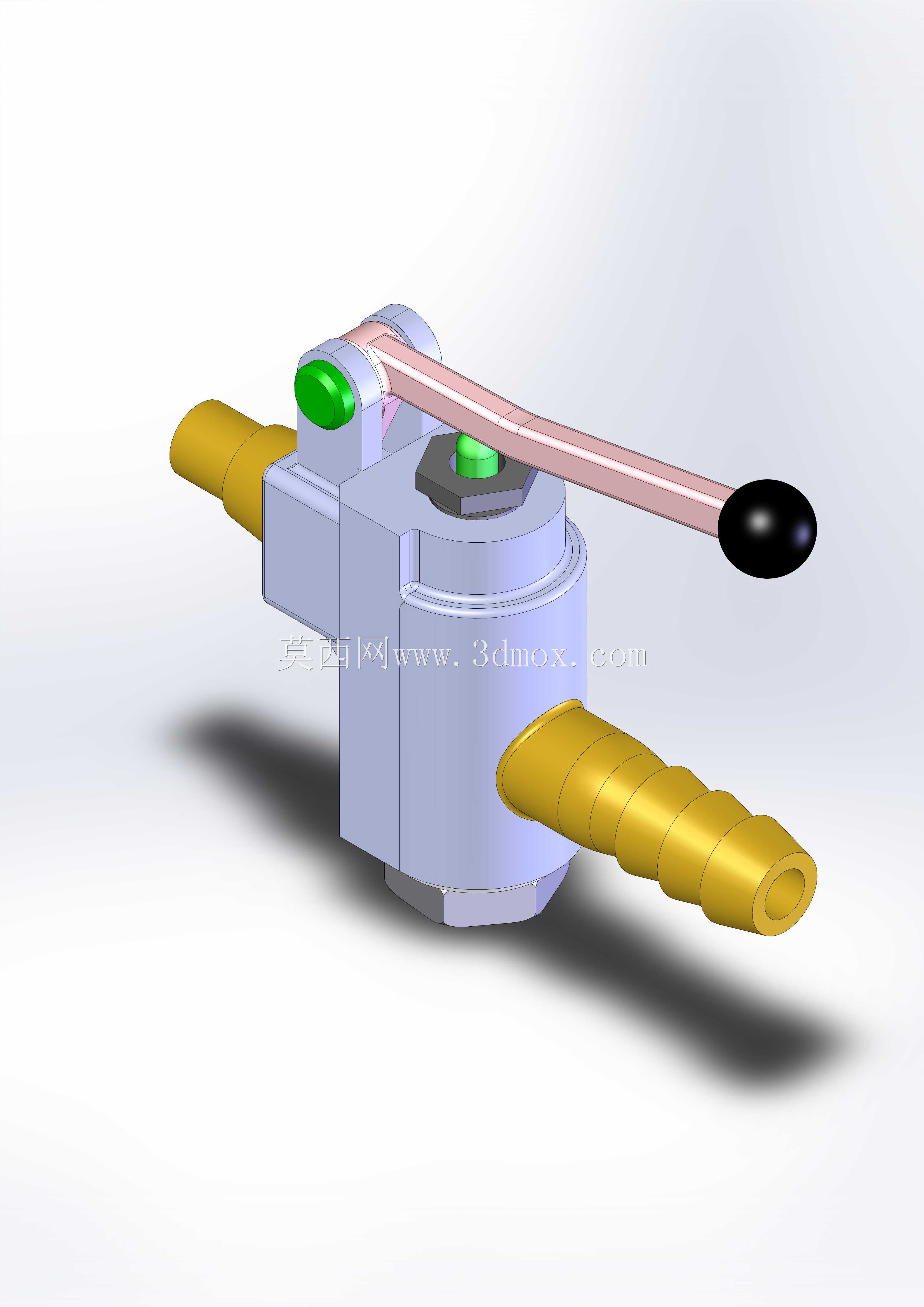

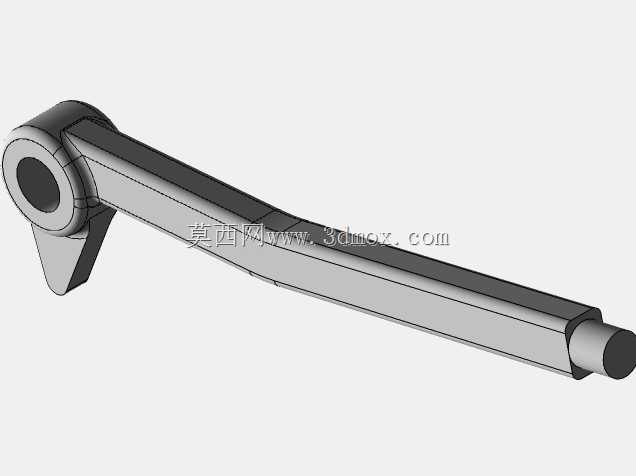

该结构主要应用于工业胶粘带生产涂布、分切工序的配套流体管控环节，也可适配小型包装产线中粘结剂定点供给的场景，核心作用是在预设的走带时长到达后，同步触发截断动作与对应流体通路的启闭，避免粘结剂过量供给导致的胶带溢胶、粘结位置偏移等问题，同时可配合走带机构实现定长粘结段的精准控制，减少生产过程中的原料损耗。在实际产线运行中，该结构直接对接粘结剂供给管路与胶带输送轨道，无需额外增设独立的驱动单元，依靠杠杆的力臂放大效应实现小触发力下的可靠动作，适配厚度0.05mm到0.3mm的各类OPP粘结胶带、布基粘结胶带的走带节奏，可在每分钟30到80次的往复动作频率下保持稳定运行，不会出现卡滞、漏触发的情况。从功能特性来看，该结构将胶带导向、触发拨杆、阀芯启闭三个功能模块集成在同一基座上，两侧的黄色导向槽直接作为胶带的走行通道，槽体内壁做了低摩擦的圆弧过渡处理，避免胶带走行过程中出现边缘刮损、起皱的问题；上方的粉色长杠杆为触发执行件，一端的黑色耐磨触头与走带机构的凸轮部件抵接，另一端联动绿色的阀芯顶杆，当胶带走过预设长度对应的时长后，凸轮推动杠杆下压，带动顶杆压缩弹簧开启阀芯，让粘结剂按设定量流出到胶带指定位置，随后弹簧复位带动杠杆回位，阀芯关闭截断粘结剂供给，同时杠杆端部的裁切刃口同步下压，完成胶带的定长截断，整个动作的同步误差可控制在0.1秒以内，保证粘结点位与截断位置的匹配度。设计过程中优先考虑了安装适配性与维护便捷性，整体基座采用模块化的拼接结构，核心的阀芯、弹簧部件都可快速拆卸更换，无需整体拆解结构；外形尺寸上整体长度控制在180mm以内，宽度75mm，高度90mm，安装时仅需在基座底部预留4个M6的螺栓固定孔位，安装边界不超出走带轨道两侧各20mm的范围，可直接加装在现有多数小型胶带分切、包装贴附设备上，不需要对原有设备的机架结构做大规模改造。结构内部的弹簧刚度经过匹配调校，既保证阀芯复位时的密封压力足够，避免粘结剂渗漏，又不会让杠杆触发需要的作用力过大，减少配套凸轮部件的磨损，延长整体结构的使用寿命。
