3D打印机用MK8红色铝合金送丝挤出结构

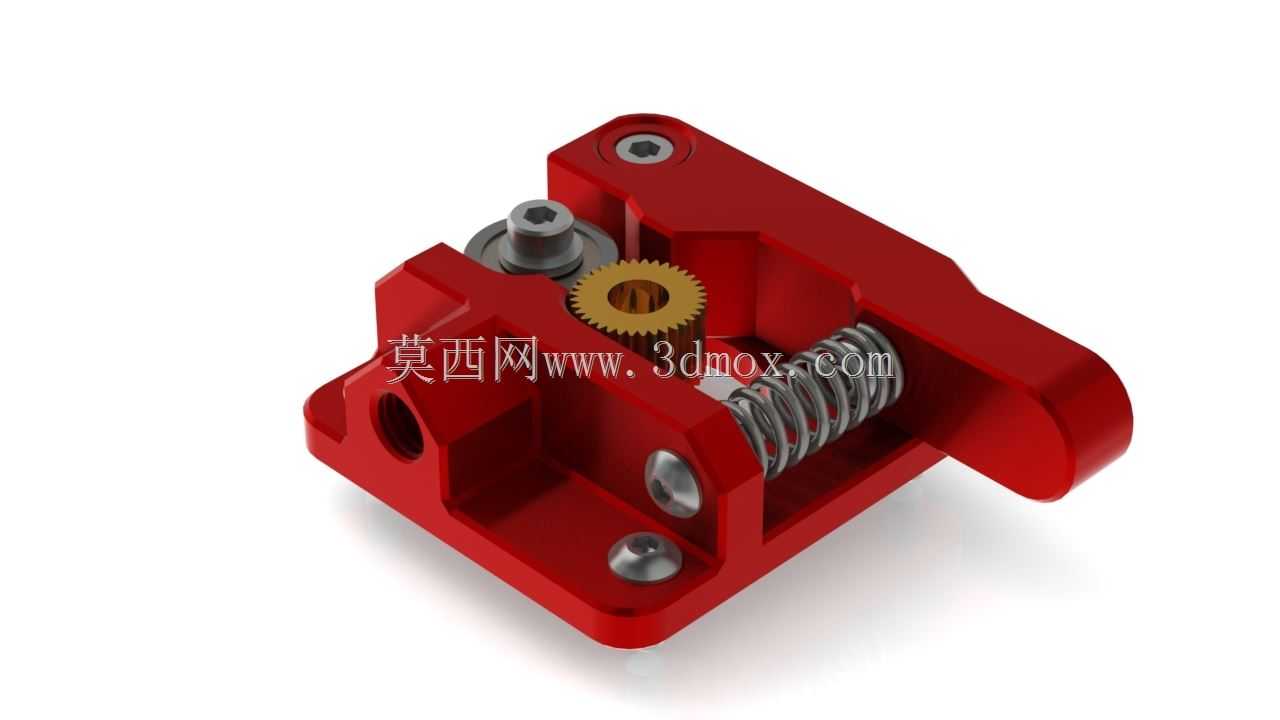

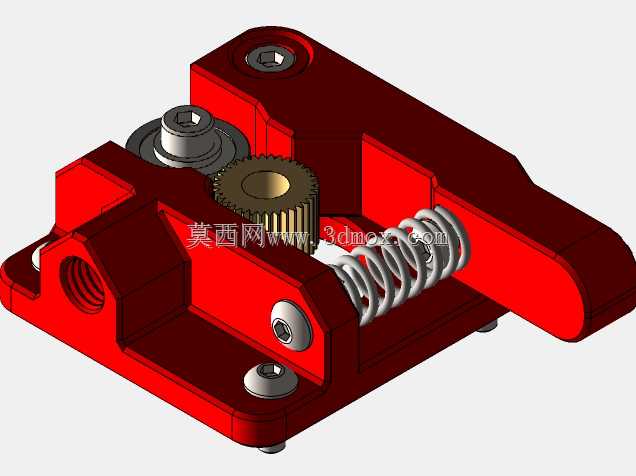

该结构是桌面级FDM熔融沉积型3D打印设备的核心送料执行部件，主要承担打印耗材的稳定输送、压力调控与进给精度保障功能，广泛适配各类入门级、进阶级DIY及商用桌面3D打印机，是保障打印过程中耗材连续平稳送入热端熔融腔的关键功能组件。在实际打印作业场景中，该部件安装于设备的X轴运动滑台或固定机架端，直接对接热端进料口，负责将1.75mm直径的PLA、ABS、PETG等各类热塑性打印耗材，以匹配打印速度的恒定进给量推送至热端熔融区域，其送料稳定性直接决定打印成品的层纹均匀度、细丝挤出连贯性，避免出现断料、打滑、送料不足导致的打印缺料、层间脱落等常见故障。该挤出结构采用铝合金一体加工的主体基座，红色阳极氧化表面处理兼顾耐磨抗腐蚀性能与轻量化特性，整体结构采用杠杆压紧式设计，通过内置的圆柱压缩弹簧提供持续稳定的压紧力，将耗材紧密夹持在主动送丝齿轮与随动轴承之间，主动齿轮转动时依靠齿牙与耗材表面的摩擦力带动耗材精准进给，用户可通过调节弹簧预压行程适配不同硬度、不同表面摩擦系数的打印耗材，避免硬料压伤、软料打滑的问题。设计过程中充分考虑桌面设备的安装兼容性，基座预留的标准安装孔位可适配多数主流桌面3D打印机的安装点位，整体外形紧凑无外凸尖锐结构，安装边界充分避让周边运动部件的运动行程，不会在X轴往复运动过程中与机架、打印平台等部件产生运动干涉；外露的杠杆扳动结构可实现快速手动释放压紧状态，方便用户进行穿丝、退丝、耗材更换操作，无需额外工具即可完成日常维护操作。结构内部的送丝齿轮采用标准模数铜质齿轮，耐磨性能优异，长期使用不易出现齿牙磨损导致的送料精度下降问题，随动转动轴承采用低摩擦深沟球结构，转动顺滑无卡滞，可减少送丝过程中的阻力波动，保障高速打印状态下的送料精度；基座上的导丝孔采用同轴度高精度加工，与送丝路径完全对齐，避免耗材在输送过程中出现弯折、卡滞问题，从结构层面降低堵头故障的发生概率。
