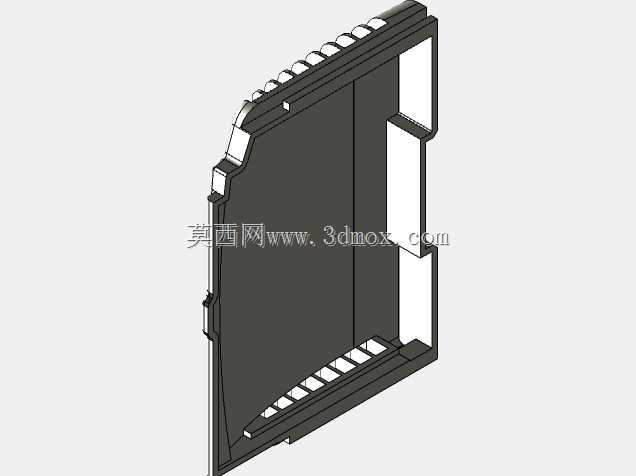

CompactLogix系列PLC左侧防护端盖结构

这款端盖是CompactLogix系列可编程逻辑控制器的配套左侧防护部件，主要应用于工业自动化控制机柜内的PLC模块组装场景，在离散制造生产线、过程控制站点、智能装备电控系统中都能见到这类部件的身影。它的核心用途是封堵PLC模块组的左侧端面，隔绝车间环境中的粉尘、切削液飞溅、线缆碎屑等异物进入模块内部的电路连接区域，同时规整模块侧边的走线边界，避免多模块拼接时侧边出现结构空缺，提升整套PLC单元的安装规整度与防护能力。从功能特性来看，这款端盖采用卡扣式装配结构，无需额外紧固件即可与PLC主机模块的侧边卡槽紧密契合，拆装便捷，日常维护时无需拆卸整套模块组即可完成端盖的拆装操作；端盖边缘设置有连续的贴合止口，与模块壳体拼接后能形成连续的防护面，有效阻挡直径大于1mm的固体异物进入模块内部，适配工业现场常见的IP20防护等级要求；端盖表面设置有均匀排布的散热格栅缺口，在实现防护功能的同时不会遮挡模块侧边的散热通道，保证PLC长时间运行时的热量能够顺利散出，避免局部积热影响元器件使用寿命。在设计思路上，这款端盖完全匹配对应型号PLC主机的左侧轮廓，整体采用薄壁塑胶件结构设计，壁厚均匀控制在1.8mm-2.2mm区间，既保证了部件的结构强度，避免安装受力时出现开裂变形，又尽可能控制部件自重，不会给模块安装导轨增加额外负载；端盖内侧设置有定位凸筋，装配时能够与模块侧边的定位槽精准对位，避免安装后出现错位、松动的情况；侧边的走线避让缺口经过尺寸校核，能够完美避开模块侧边的扩展接口与接线端子，不会影响模块的扩展功能与接线操作。从安装边界来看，这款端盖的外形轮廓完全贴合PLC主机的左侧端面尺寸，装配后不会超出模块本体的宽度、高度边界，不会与相邻安装的其他电气元件产生空间干涉；端盖的卡扣位置与模块侧边的卡槽位置一一对应，装配后与模块端面的贴合间隙小于0.3mm，既不会出现松动晃动，也不会因为过盈配合导致装配困难，适配标准DIN导轨安装的PLC模块组的整体安装尺寸要求，能够直接替换同型号PLC的原装左侧端盖使用。
