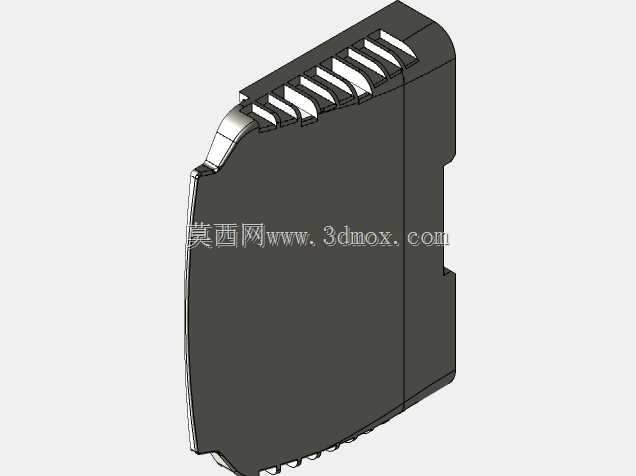

CompactLogix系列PLC模块右侧防护端盖

这款端盖是CompactLogix系列可编程逻辑控制器模块的配套右侧防护部件，主要应用于工业自动化控制系统的PLC机柜安装场景，在离散制造生产线、过程控制站点、智能装备控制柜等场景中，为拼接安装的PLC模块组提供端部防护与结构规整作用。在实际工业现场使用中，多块CompactLogix系列IO模块、CPU模块、通讯模块通常会沿标准DIN导轨横向拼接组装，位于模组最右侧的模块端部会裸露内部的拼接连接槽与金属接插部位，这款端盖就是安装在模组最右侧的收尾部件，一方面可以遮挡端部的拼接结构，避免车间环境中的粉尘、金属碎屑、切削液飞沫进入模块拼接缝隙造成接插件氧化、短路或者接触不良，另一方面可以让整排PLC模组的端部形成平整的封闭面，避免安装布线过程中线缆剐蹭到模块端部的卡扣、接插结构造成部件损坏，同时也能提升柜内PLC模组排布的整齐度，方便运维人员快速识别模组边界。从功能特性来看，这款端盖采用卡扣式安装结构，不需要额外的固定螺丝，安装时对准模块右侧的拼接卡槽推入即可完成固定，拆卸时按压侧面的解锁卡扣就能快速取下，不会对模块本体造成任何损伤；端盖上部设置了多道平行的通风格栅，对应模块内部的散热风道走向，不会阻挡模块的自然对流散热路径，避免加装端盖后造成模块端部积热影响运行稳定性；端盖边缘做了圆弧过渡处理，没有尖锐的棱角，在柜内布线、运维检修过程中不会划伤操作人员的手部或者刮破线缆绝缘层。在设计思路上，这款端盖完全匹配对应型号PLC模块的右侧轮廓，整体曲面造型与模块本体的侧边弧度完全贴合，安装后与模块本体形成统一的视觉整体，不会出现突兀的凸起或者缝隙；格栅的间距控制在2mm以内，既保证了通风通流面积，又能阻挡较大尺寸的金属碎屑、杂物进入模块内部；卡扣的位置与锁紧力度经过匹配设计，既保证安装后不会因为设备运行振动出现松脱，又不会因为卡扣过紧造成拆卸困难或者模块侧边塑料结构损坏。从安装边界来看，这款端盖安装后不会超出模块本体的宽度、高度与深度尺寸，不会占用DIN导轨上额外的安装空间，也不会和柜内的线槽、接线端子、相邻安装的其他电气元件产生干涉，端盖的厚度控制在合理范围，不会遮挡模块侧面的标识区域，方便运维人员查看模块的型号、接线标识等信息。
