钢管焊接式赛车防滚安全防护架结构设计

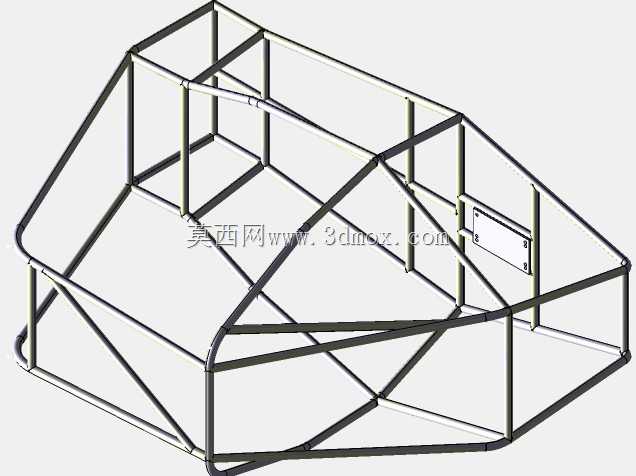

该防护架是专为竞速类载人车辆设计的核心被动安全结构，主要应用于场地赛车、越野拉力赛车、巴吉赛车及改装越野车辆的乘员舱防护场景，核心用途是在车辆发生翻滚、侧向撞击、顶部承压等极端事故工况时，为舱内乘员构建完整的刚性生存空间，避免车身变形挤压乘员生存区域，同时为安全带、赛车座椅、安全护网等安全部件提供可靠的安装固定基点。从功能特性来看，整体结构采用闭环桁架式设计，所有管材连接节点均采用相贯线焊接工艺，主受力环采用大直径厚壁无缝钢管弯制成型，前部、侧部、顶部均设置多道斜向加强撑杆，能够将外部冲击载荷快速分散至整个架体的各个杆件，避免局部应力集中导致结构断裂；侧部设置的横向防撞梁能够抵御侧向撞击时的侵入变形，顶部的双道横向支撑梁可承受超过车辆整备质量数倍的顶部静压载荷，前部延伸的斜撑结构可在正面碰撞时引导冲击力向后传递，同时为前部防火墙、仪表台安装提供固定位。设计思路上，整体结构完全围绕乘员舱的边界尺寸展开，主防滚环的位置刚好对应乘员肩部后方，既保证足够的防护覆盖范围，又不会过度占用舱内乘坐空间；所有杆件的走向均避开乘员头部、肢体的活动范围，架体内侧预留了足够的内饰、护板、安全带卷收器的安装间隙，架体底部的连接支座可直接与车辆底盘的主纵梁焊接固定，无需额外对底盘进行大规模切割改装，安装边界完全适配主流钢管赛车的底盘安装点位。外形尺寸方面，整体架体宽度匹配常规双座赛车的乘员舱宽度，高度满足佩戴头盔后的乘员头部预留安全间隙，纵向长度覆盖从防火墙后方到座椅后方的完整舱段，所有弯管位置均采用大圆弧过渡，既降低弯管加工时的管材应力集中，也避免尖锐棱角对乘员造成二次伤害；架体侧面预留的安装板可用于固定安全网、线束固定卡扣等附属部件，整体结构在保证足够结构强度的前提下，通过优化杆件排布尽可能降低整体自重，实现防护性能与轻量化的平衡。
