钳制机构联动装配结构三维设计

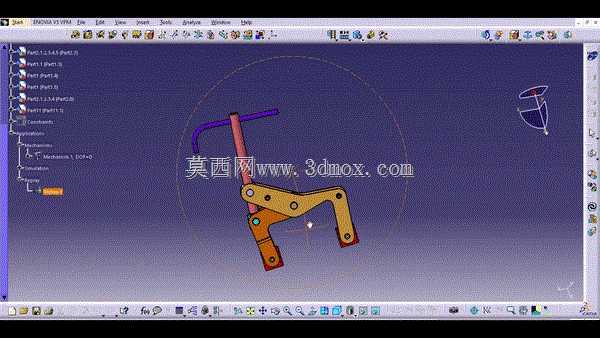

　　这套钳制联动结构主要面向小件装夹、工位临时固定、钳工修配等作业场景设计，在机加工辅助工位、装配线定位工装、检具夹持模块中都能适配使用，核心作用是通过单手柄操作实现多铰接臂的同步联动，完成对工件的快速夹紧与松脱，相比传统螺旋压紧结构，操作行程更短，夹紧动作的响应速度更快，适合需要频繁装卸工件的重复性作业工位。从结构设计逻辑来看，整套机构采用多连杆铰接的传动方案，操作端的T型手柄直接与主动摆臂固连，主动摆臂通过两个铰接销轴分别连接两段从动夹臂，两段夹臂的铰接点位置经过运动轨迹校核，保证手柄扳动过程中，夹臂的夹持端能沿近似直线的轨迹趋近工件夹持面，避免夹臂开合过程中与工件周边的工装结构发生运动干涉。夹臂的主体采用等厚板材切割成型，

　　铰接孔位设计有衬套安装位，可加装耐磨铜套降低铰接副的磨损量，延长整套机构的维护周期，夹持端面预留有防滑垫安装槽，可根据被夹持工件的材质更换橡胶、聚氨酯或者硬质金属压块，避免夹伤工件表面，同时提升夹持摩擦力，防止加工过程中工件出现滑移。整套结构的安装边界设计紧凑，整体收拢状态下的横向占用空间较小，底座部分预留两个沉头安装孔，可直接通过螺栓固定在工作台面或者专用工装基板上，不需要额外设计转接安装板，适配大多数标准工装的安装孔位间距。在运动特性设计上，整套机构的死点位置经过特意调整，当手柄扳动到夹紧工位时，主动摆臂与其中一段从动臂的铰接点刚好越过传动死点，此时即使夹持端受到工件的反作用力，机构也不会自行松脱，

　　不需要额外加装锁止结构就能保证夹持状态的可靠性，只有反向扳动手柄才能解除夹紧状态，避免作业过程中受振动、外力碰撞导致夹钳松脱引发安全问题。夹臂的长度比例经过反复迭代调整，保证手柄端施加较小的操作力，就能在夹持端获得足够的夹紧力，降低操作人员的劳动强度，同时手柄的握持长度符合人体工程学要求，扳动全程不会与夹臂、安装基面发生磕碰。所有铰接销轴的端部都设计有卡簧槽，通过轴用卡簧实现轴向限位，不需要额外的紧固件锁定，拆装维护时只需要用卡簧钳就能完成销轴的拆卸，方便对磨损的铰接衬套进行更换，日常维护不需要复杂的专用工具。
