带换向功能双缸立式蒸汽机结构设计

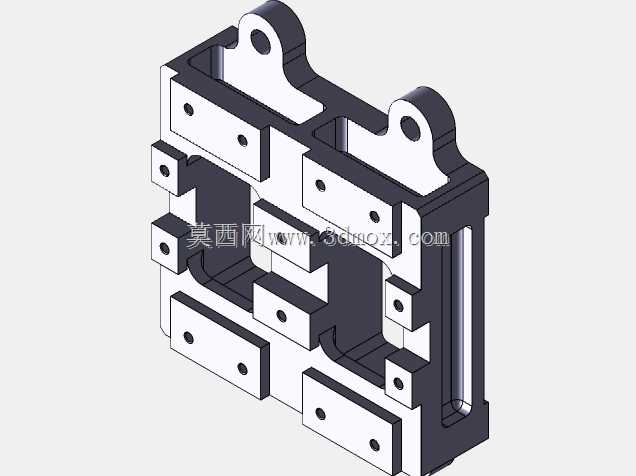

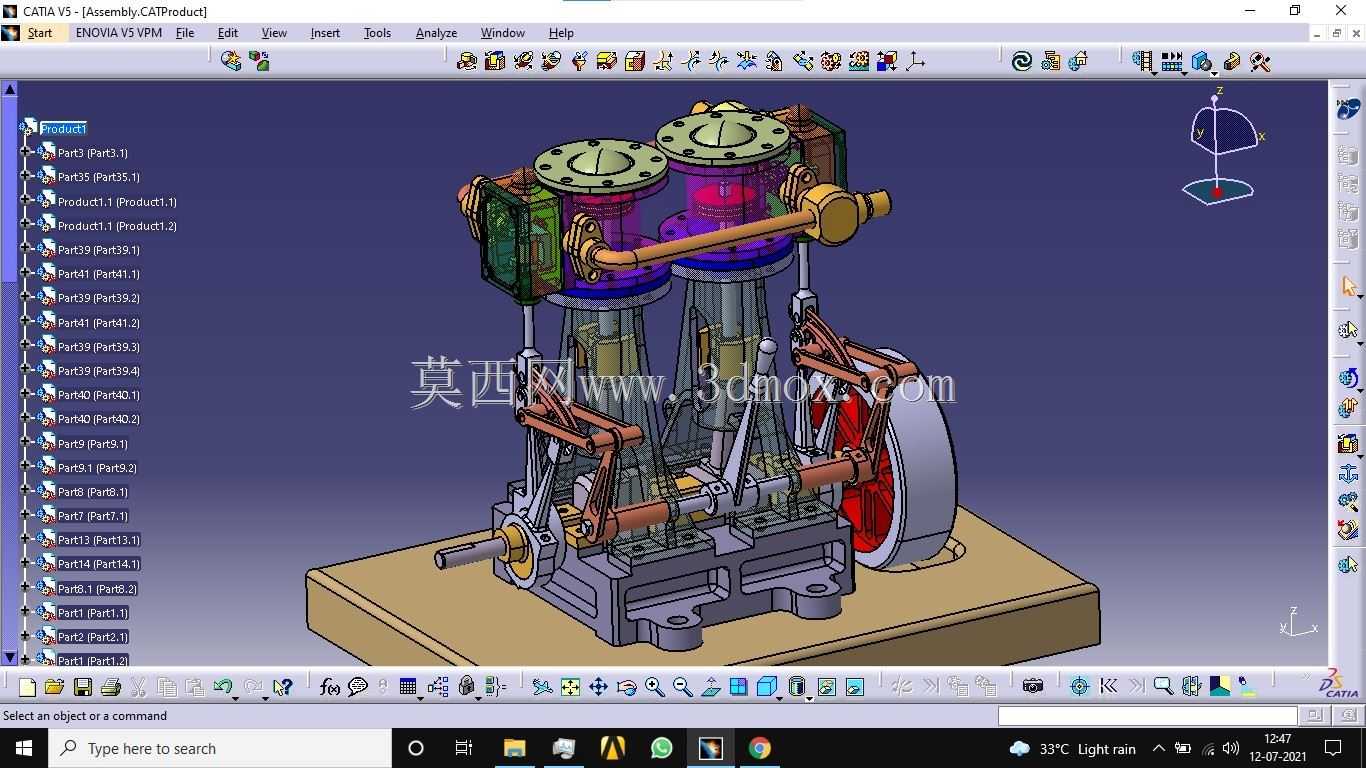

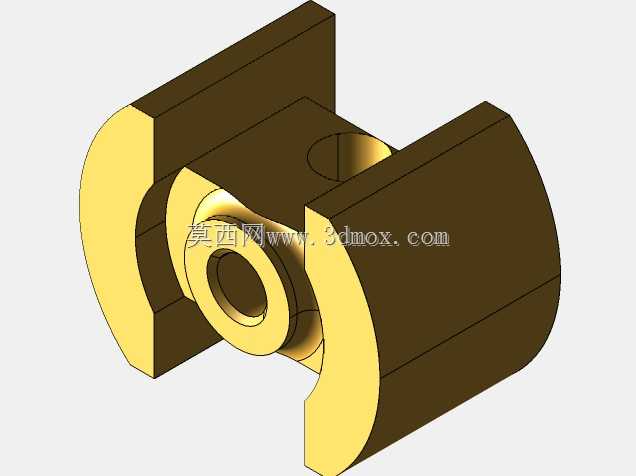

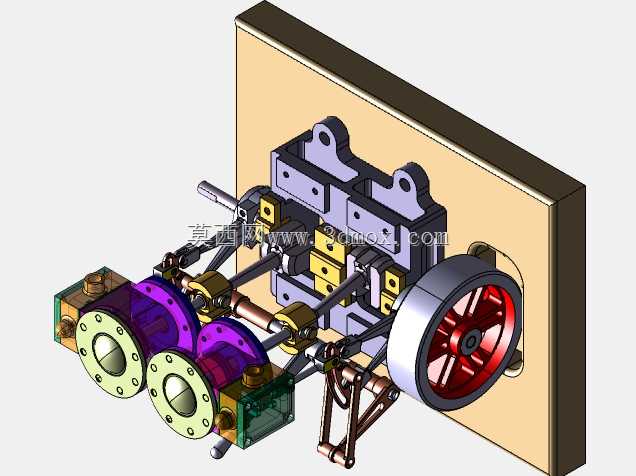

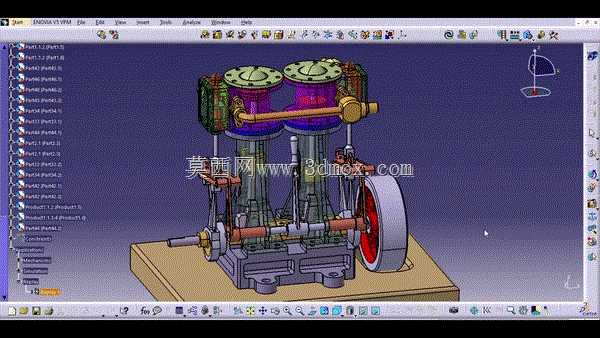

　　这款双缸立式带换向功能的蒸汽动力装置，主要适配小型蒸汽机车、固定式工业蒸汽动力演示台、复古动力教具等场景，核心作用是将蒸汽的热能转化为旋转机械能输出，同时集成的换向结构可直接改变动力输出轴的旋转方向，无需额外加装外置换向齿轮组，大幅简化了动力端的传动链路。从实际使用场景来看，这类双缸结构相比单缸蒸汽机，动力输出的扭矩波动更小，曲轴每旋转一周可获得两次做功冲程，低速运转时的稳定性更优，既可以作为小型轨道机车的直连动力源，也能通过皮带轮输出带动小型发电机、水泵等附属设备，在科普教具场景下，透明化的缸体结构可直观展示气门配气、活塞往复、曲轴传动的完整工作过程。设计层面，整机采用立式并排双缸布局，两个缸体的配气相位错开180度，

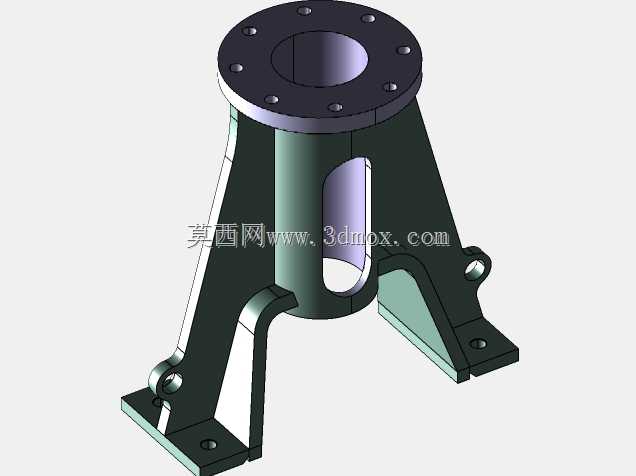

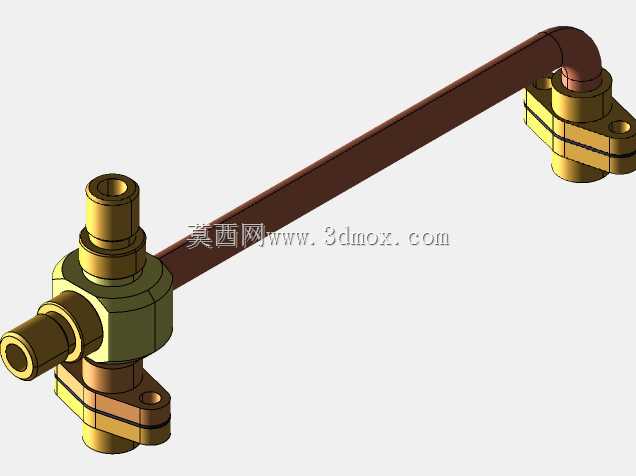

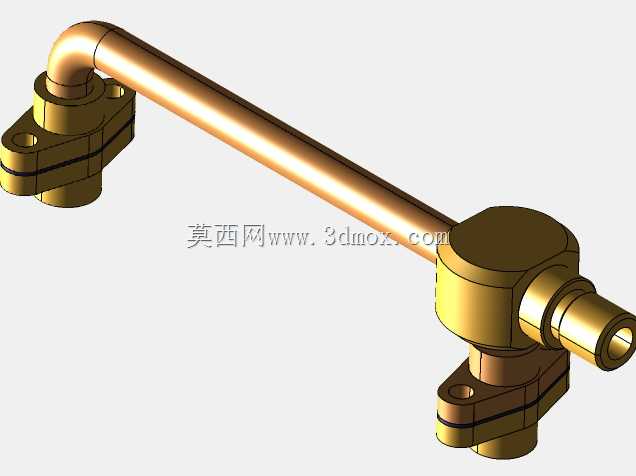

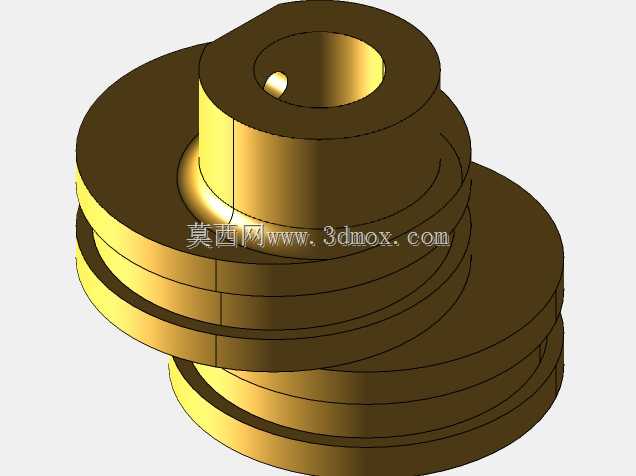

　　保证曲轴转动过程中始终有一个缸体处于做功行程，避免单缸结构死点位置无法自启动的问题；换向机构通过操纵杆联动配气气门的开合时序，改变进入缸体的蒸汽流向，从而实现活塞往复方向的切换，直接控制输出轴正反转，同时该机构还可通过截断蒸汽通路实现动力切断，兼具行车制动前的动力脱开功能。安装边界上，整机底部设置一体化铸铁式安装底座，底座预留四个对称分布的螺栓固定孔，可直接固定在机车车架或设备安装平台上，输出轴端的飞轮采用辐条式结构，既保证转动惯量稳定转速，又预留了皮带轮安装位，可根据不同负载需求匹配不同直径的传动轮；缸体上部的蒸汽入口采用标准管螺纹接口，可直接对接蒸汽管路的调压输出端，换向操纵杆的伸出位置预留了连杆安装孔，

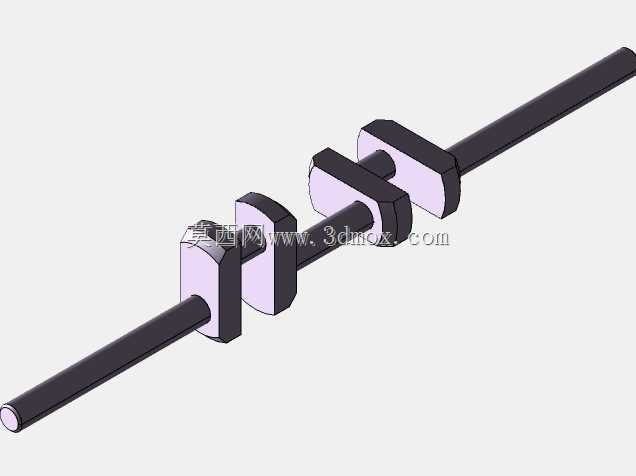

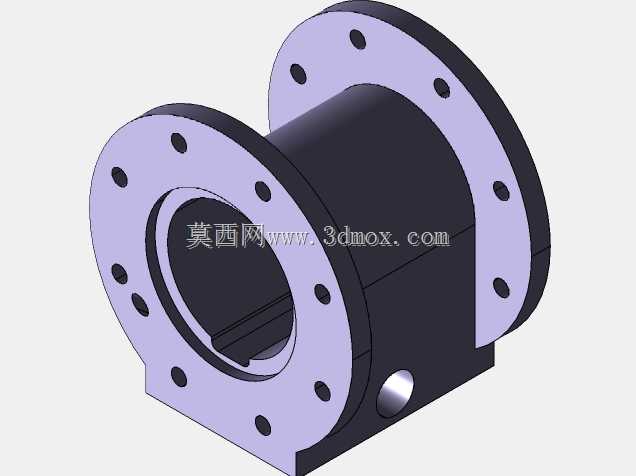

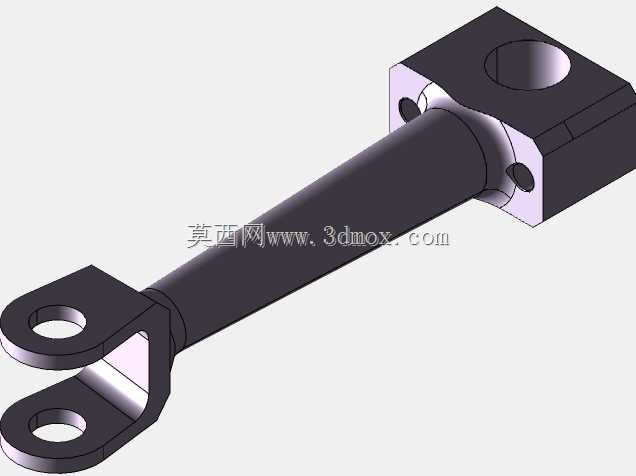

　　可直接连接驾驶位的操纵手柄，无需额外设计转接结构。结构细节上，活塞连杆与曲轴的连接采用剖分式轴瓦结构，可在长期磨损后单独更换轴瓦，无需整体更换曲轴或连杆，降低维护成本；缸套采用耐磨铸铁材质，与活塞环的配合间隙经过反复校核，既保证蒸汽密封性能，又避免过大的摩擦阻力损耗动力，飞轮侧的轴端设置有油封结构，防止润滑脂甩出污染周边部件，整机的润滑点均预留了注油杯位置，日常维护时无需拆解整机即可完成各运动副的润滑作业。
